SMTCL Hoogprecisie Hoog Rigiditeit Metal Flange Snijden Gewone draaibank CA6140a/1000mm Handmatige draaibank
Productgegevens
| Merk: | SMTCL | Productnaam: | Horizontale Draaibankmachine |
|---|---|---|---|
| Model: | CA6140/CA6150A | Max. schommeldiameter over bed: | Ø400/500mm |
| Max. zwenkdiameter over dwarsslede: | Ø210/300 mm | Max. Werkstuklengte: | 750/1000/1500/2000/3000 mm |
| Bedbreedte: | 400 mm | Spindel boring: | Ø52 mm |
| Toerentalbereiken van de spil: | 11-1600 tpm ((24 snelheden) | ||
| Markeren |
High Precision,High Rigidity. Dat is het.,Metalen flenssnijden |
||
Productbeschrijving

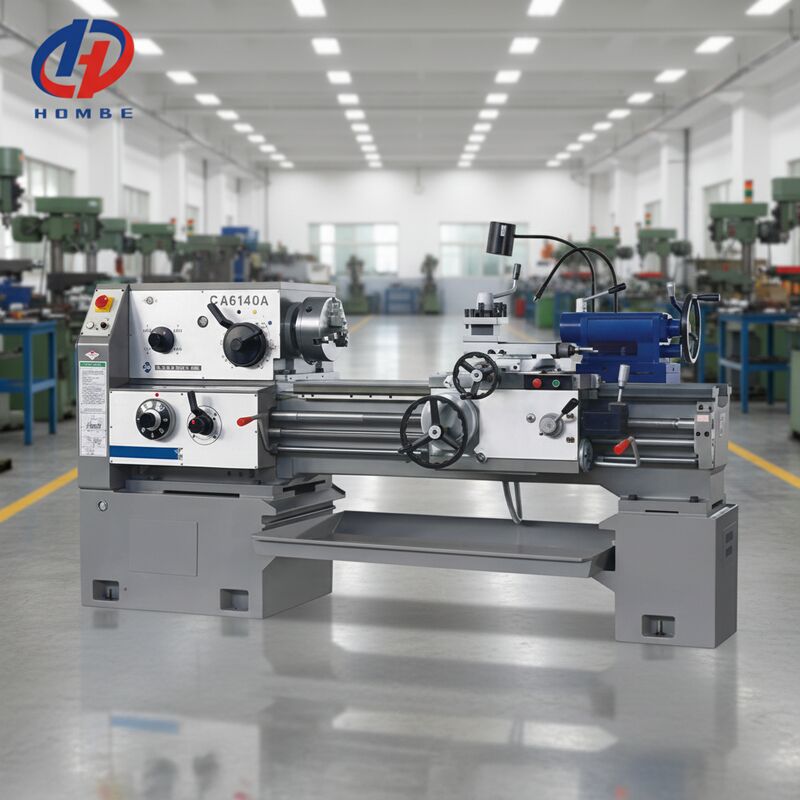

SMTCL Hoogprecisie Hoog Rigiditeit Metal Flange Snijden Gewone draaibank CA6140a/1000mm Handmatige draaibank
CA6140Agewone draaibank Deze draaibank is geschikt voor het draaien van interne en externe cilindrische oppervlakken, kegelvormige oppervlakken en andere roterende oppervlakken, het draaien van allerlei metrische, imperialistische,modulaire en diameter pitch draad, en kan boren en trekken olie groef en ander werk. CA-serie producten, gebaseerd op het "A" model, afgeleid verschillende vervorming producten.het oppervlak van de geleidingsrail is gedoofd, duurzaam en slijtvast.
- Nieuwe verschijningHet uiterlijk van de werktuigmachine integreert het ergonomische concept in de rijpe machineconstructie, verbetert de werking, maakt gebruik van de opvallende rode en grijze stempelonderdelen,en de algehele verschijning is prachtig.
- Volledige specificatiesDe producten van de CA-serie hebben volledige specificaties en een breed scala aan categorieën.
- Volledige functiesCA-serie draaibank kan een verscheidenheid van materialen eind, binnen en buiten E1 kolom, kegel en andere roterende oppervlak draaiende verwerking dragen.modulairBovendien kunnen boorwerkzaamheden, haarspeldgaten, het trekken van oliegeweren en andere werkzaamheden ook gemakkelijk worden gekwalificeerd.
- Uitstekende prestatiesDe gewone draaibank van de serie 40A is voorzien van een spindel met een grote diameter voorlager en heeft een bredere bedspanning dan vergelijkbare producten.het bereiken van een hoger structureel verschil en het bereiken van nieuwe prestatieniveaus.
| Artikel 1 | Eenheid | CA6140A/CA6240A | CA6150A/CA6250A | |
| Max. Swing dia over het bed. | mm | 400 | 500 | |
| Max. Swing dia over de wagen | mm | 210 | 300 | |
| Maximale schommeldia over de opening/breedte van de opening | mm | 630*210 | 720*210 | |
| Maximale lengte van het werkstuk | mm | 750/650;1000/900;1500/1400;2000/1900 | ||
| Breedte van het bed / hardheid mm | mm | 400, Rc52 | ||
| Deeltjes van draaistools | mm | 25x25 | ||
| Spindelversnellingsbereik | r/min | 11-1600(24) | ||

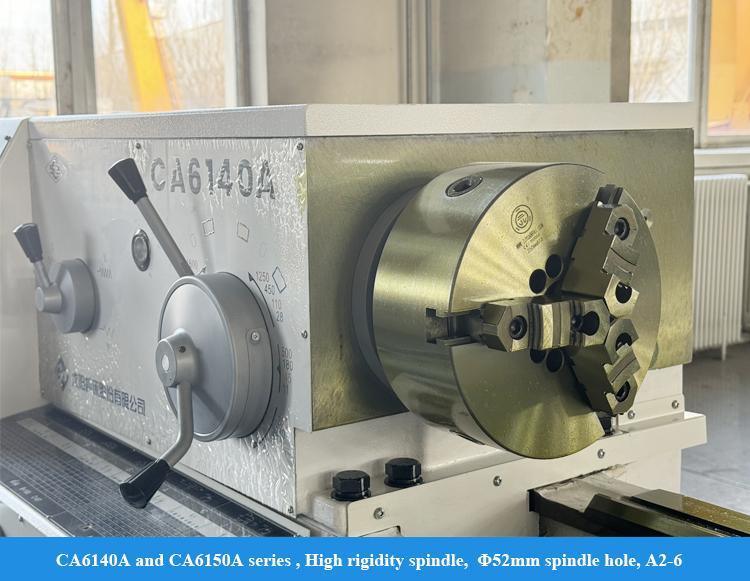

| Spindelboor en neus | mm | 52 A6 | ||
| Taper van spindel neus | Morse 6# | |||
| Lange voedingsbereik | Standaard | mm/r | 0.08-1.59 | 0.08-1.59 |
| kleinvoer | mm/r | 0.028-0.054 | 0.028-0.054 | |
| vergroten van de voeding | mm/r | 1.71-6.33 | 1.71-6.33 | |
| Verscheidenheid van kruisvoeding | Standaard | mm/r | 0.04-0.79 | 0.04-0.79 |
| kleinvoer | mm/r | 0.014-0.027 | 0.014-0.027 | |
| vergroten van de voeding | mm/r | 0.86-3.16 | 0.86-3.16 | |
| Verplaatsing van de dwarsslijp / top torent | mm | 320/140 | ||
| Rotatiehoek van samengestelde glijbaan | graad | ± 90 | ||
| Vervoer voor snel vervoer | m/min | 4 | ||
| Snel bewegen van de dwarsglijbaan | m/min | 2 | ||

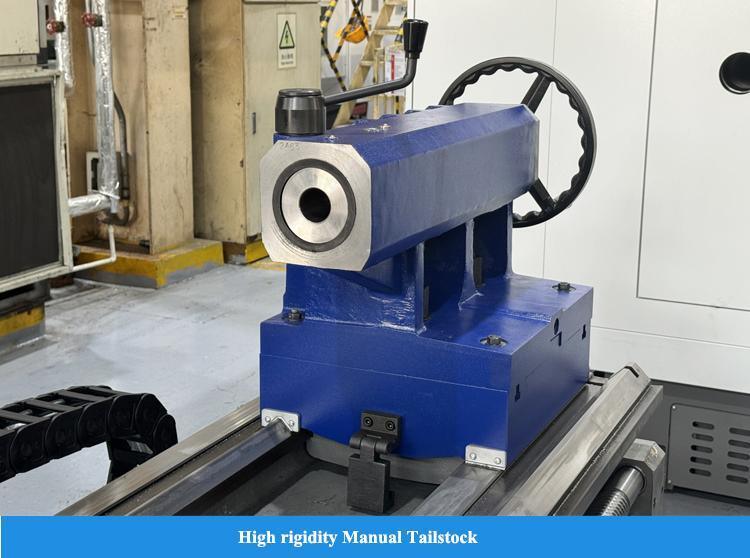

| Verplaatsing van de staafspindel | mm | 150 | ||
| Diameter van de staafspindel | mm | 75 | ||
| Taper van de staafspindel | Morse 5# | |||
| Metrische draad ((soorten) | mm | 1-192 ((44) | ||
| Whitwhorth draad (soorten) | t.p.i. | 2-24(21) | ||
| Modulaire draad ((soort) | mm | 0.25-48 ((39) | ||
| Diameter Pitch (soorten) | D.P. | 1-96 ((37) | ||
| Hoofdmotor | kW | 7.5 | ||
| Nieuw gewicht van de machine | 750 mm | kg | 1990 | |
| 1000 mm | kg | 2070 | 2140 | |
| 1500 mm | kg | 2220 | 2290 | |
| 2000 mm | kg | 2570 | 2640 | |
| Algemene afmetingen ((L*W*H) | 750 mm | mm | 2418*1000*1267 | |
| 1000 mm | mm | 2668*1000*1267 | 2668*1037*1312 | |
| 1500 mm | mm | 3168*1000*1267 | 3168*1037*1312 | |
| 2000 mm | mm | 3668*1000*1267 | 3668*1037*1312 | |
|
CA6140 en CA6240 Standaardconfiguratie: Spindelboorplaat. :Φ 52 mm 1. Spindel neus type:A6 2F 250 mm drie kaak chuck 3- Taistock tape: Morse 5. 4Dood midden. 5Werklamp 6Oliepistool. 7Gereedschapskist 8. Verstelbaar ijzeren pad |
CA6140 en CA6240 Selectieve configuratie 1. Φ 315 mm handmatige drie kaak chuck 2. Φ 250 mm handmatige vier-schok 3. Φ 315 mm handmatige vier kaak chuck 4Steady rest Φ 20- Φ125 mm 5. Steady rest Φ100-Φ205mm 6. Volgt rust Φ20-Φ80mm 7Leven in het centrum Morse 5 of Morse 4. 8- Chuck bescherming. 9Achterste chip scherm. 10Digitaal display |
|
CA6150 en CA6250A Standaardconfiguratie: Spindelboorplaat. :Φ 52 mm 1. Spindel neus type:A6 2F 250 mm drie kaak chuck 3- Taistock tape: Morse 5. 4Dood midden. 5Werklamp 6Oliepistool. 7Gereedschapskist 8. Verstelbaar ijzeren pad |
CA6150 en CA6250A Selectieve configuratie 1. Φ 315 mm handmatige drie kaak chuck 2. Φ 400 mm handmatige vierkoppeling 3. Φ 250 mm handmatige vier-schok 4. Φ 315 mm handmatige vier kaak chuck 5. Φ 400 mm handmatige vierkoppeling 6Steady rest Φ 20- Φ125 mm 7. Steady rest Φ125-Φ250mm 8. Volgt rust Φ20-Φ80mm 9Leven in het centrum Morse 5 of Morse 4. 10- Chuck bescherming. 11Achterste chip scherm. 12Digitaal display |
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging van de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de machine van de lading.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
