Name: SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63Q
Availability: InStock

Huis > producten > CNC Draaibankmachines >

SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank

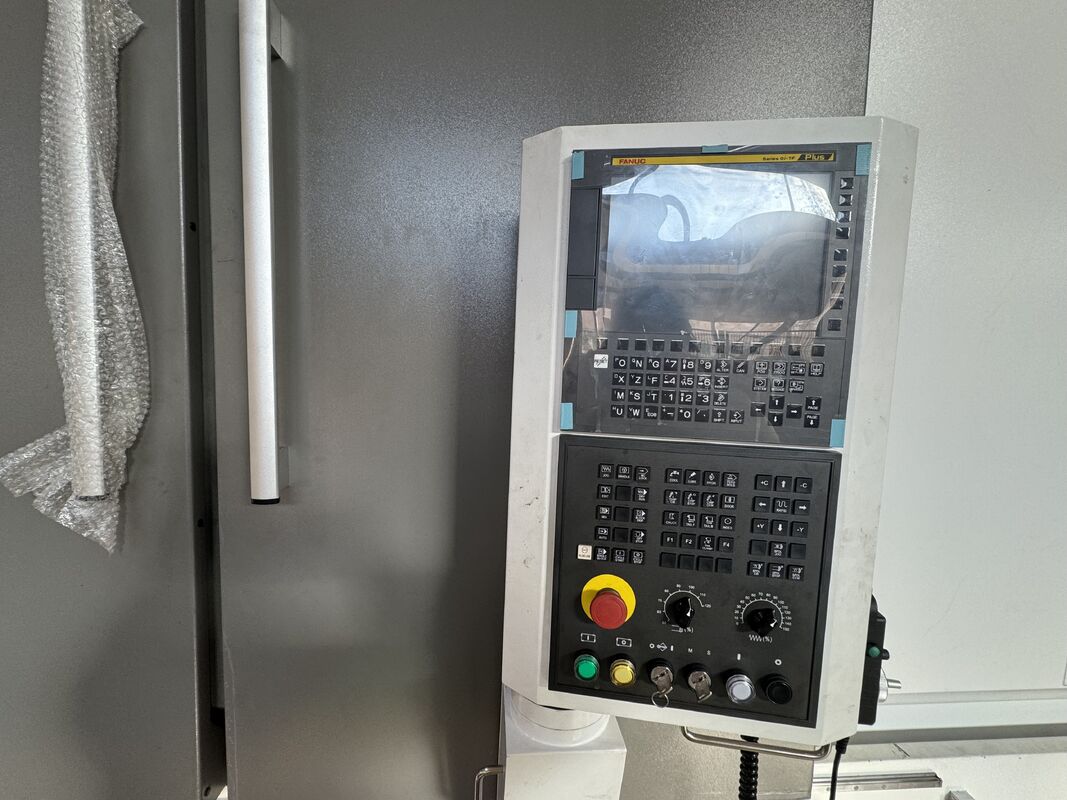

Algemene FANUC-controle met hoge precisie

Machines voor het bouwen van machines CNC-draaiwerk

SMTCL

Plaats van herkomst:

China

Merknaam:

SYMG SMTCL

Certificering:

ISO certification

Modelnummer:

HTC63Q

Document:

3-GT SMTCL HTC50&63&80 CNC ...he.pdf

Neem contact met ons op

Vraag een offerte

Productgegevens

Productnaam:

HTC63Q

Maximale doorsnede::

630/630mm

Maximale snijlengte::

1000/1500/2000/3000mm

Maximale diameter van de schommel over het bed::

∅7000

Maximale draaidiameter op de glijbaan::

¥600

De diameter van het spindelgat::

160MM

Maximale doorsnede van de staaf::

150 mm

Spindel snelheidsbereik::

35-2000 r/min

Standaardschokdiameter::

12“

Standaard type gereedschapsturf::

Horizontale servogereedschapswagen met 12 stations

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

Onderhandelbaar

Verpakking Details

De houten koffer, blikkoffer, andere zeevaardige verpakkingen.

Levertijd

30-45 dagen

Betalingscondities

T/T,L/C,Western Union

Levering vermogen

45 reeksen per maand

VERWANTE PRODUCTEN

Video

SMTCL CNC-draaicentrum Langspan Spindle HTC40Hm BMT55 Servo Power Turret CNC-draaicentrum met Y-as

Vind de beste prijs

Het Hulpmiddel Postcnc van de machinesverwerking Lineair de Gidsspoor HK500L van Draaibankmachines

Vind de beste prijs

D300mm Knife Row Type CNC draaibankmachines Tool Post HK45L

Vind de beste prijs

HK450L/460L Geneigde CNC van de Bedbal Auto de Toebehoren van Draaibankmachines Verwerking

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

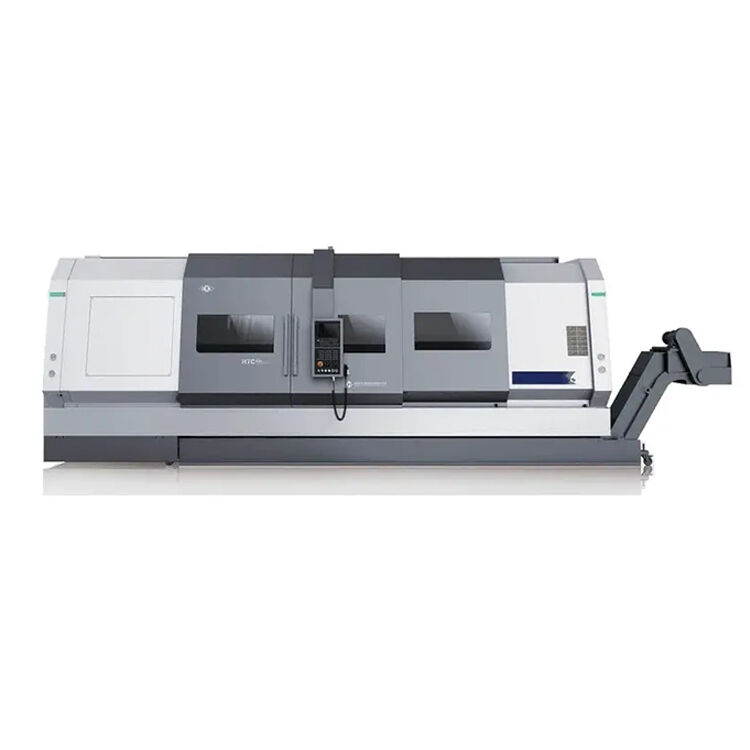

SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank 0

Productbeschrijving

SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank

HTC63Q/H/S serie CNC horizontale draaibank zadel neemt interne beugel dubbele gids spoorstructuur, met groteDe spindel heeft een hoge spanningsbreedte en een sterke stijfheid.Een tweeversnellingskop met een hoge draaiveld en een groot snijmoment.De vraag naar bewerkingsonderdelen in de machinebouw, de automobielindustrie, de metallurgie, de gietindustrie en andere industrieën.

Productkenmerken

1,Hoge precisie

◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆Kwantificatie van de processtandaard
◆ Hoogpressieve roosterregelaar

2Hoog rendement
◆Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoorIn het algemeen is de
◆ Hoog efficiënte servo toren
◆ Hoogwaardige, zware snijspindel

3Hoge stijfheid
◆Hoogwaardige gietijzeren carrosserie en andere gietstukken
◆Hoofdstuk met lange lengte
◆Spindel met hoog vermogen en groot koppel
◆Werktuigdrager met hoge stijfheid

Productgegevens

met een breedte van niet meer dan 50 mm

Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroeven en H-graad geleidingsrails en wordt rechtstreeks aangedreven door servomotoren om een uitstekende werkingsnauwkeurigheid te bereiken

met een vermogen van meer dan 50 W

Het neemt geïmporteerde hoogwaardige cilindrische rollagers van P4-kwaliteit aan en werkt samen met een hoge-precisie-spoel om een uitstekende rotatie-nauwkeurigheid te bereiken.

Hoge snelheid twee assen

De twee assen maken gebruik van geïmporteerde schroeven en gebruik maken van pre-stretching technologie om een snelle en stabiele werking van het gereedschap te garanderen

Volledige functionele configuratie, waardoor
intelligente productie
Verschillende moduleconfiguraties zoals steady-rest, sub-spindle, servo tailstock en Y-as kunnen
Het kan de verwerking van werkstukken in meerdere sequenties realiseren en kan ook worden uitgerust met werkstukmeting, gereedschapsmeting,
De Commissie heeft in haar advies van 15 juni 1996 een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.

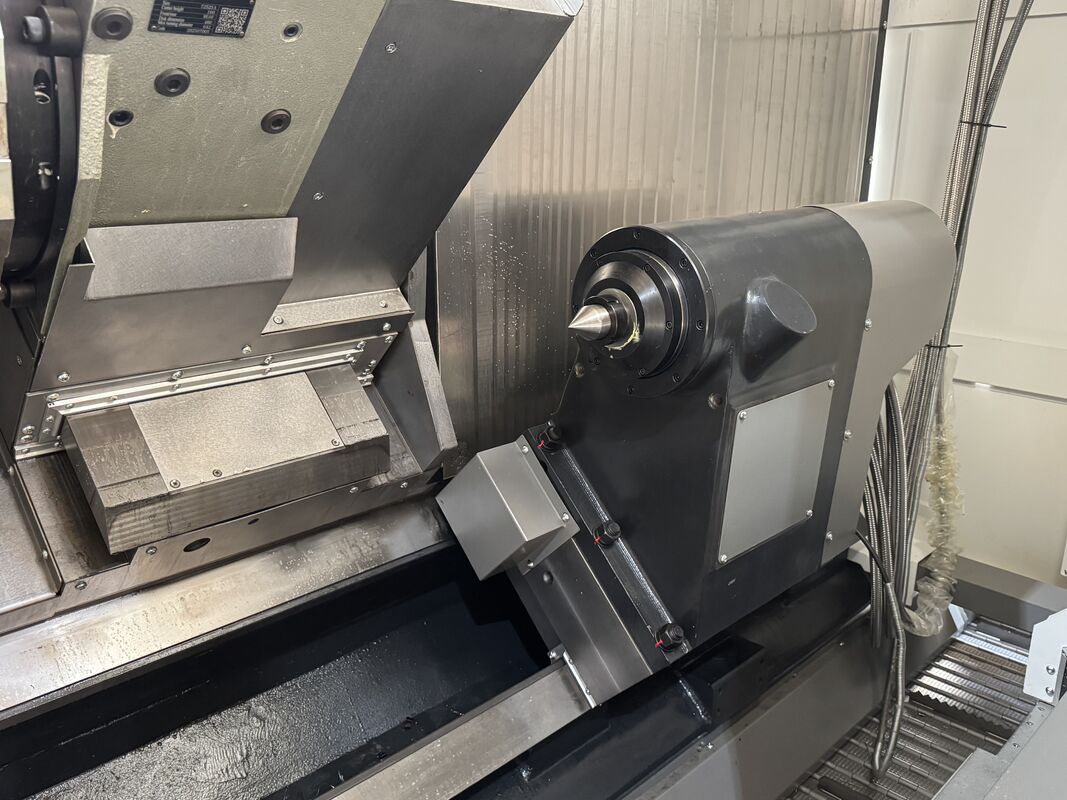

Kleine spindelstaart
Het is uitgerust met een kleine spindel structuur tailstock, en intern geïnstalleerde conische rol
Lagers en hoekige contactballagers om de snijstijfheid van het staartpunt te verbeterenen zorgen voor het snijend effect van langassige onderdelen.

Bed met hoge stijfheid
Het bed is een bed met een helling van 45°, met een geoptimaliseerde en versterkte ribstructuur in de binnenkant.die de dynamische stijfheid effectief verbetertDe verbinding tussen het bed en de kop wordt geschraapt en gemalen met een dubbel rustoppervlak, waardoor de snijstijfheid van de gehele machine verder wordt verbeterd.

Productparameters

Artikel 2	Eenheden	HTC63Q	HTC63H	HTC63S
Max. snijdia. (as/schijf)	mm	Φ630/Φ630	Φ630/Φ800	Φ630/Φ800
Maximale snijlengte	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
Max. Swing dia. Over het bed	mm	Φ700	Φ820	Φ820
Max. Swing dia. Over bed gap	mm	Φ600	Φ650	Φ650
Spindel
Spindel neusmodel	-	A2-11	A2-11	A2-15
Voorlager binnendia.	mm	Φ160	Φ160	Φ200
Spindelconiciteit en gatgrootte		1:20;Φ150	1:20;Φ150	1:20;Φ150
Dia. van spindelgat Max.	mm	Φ104	Φ106	Φ140
Max, bar dia.	mm	Φ85	Φ88	Φ125

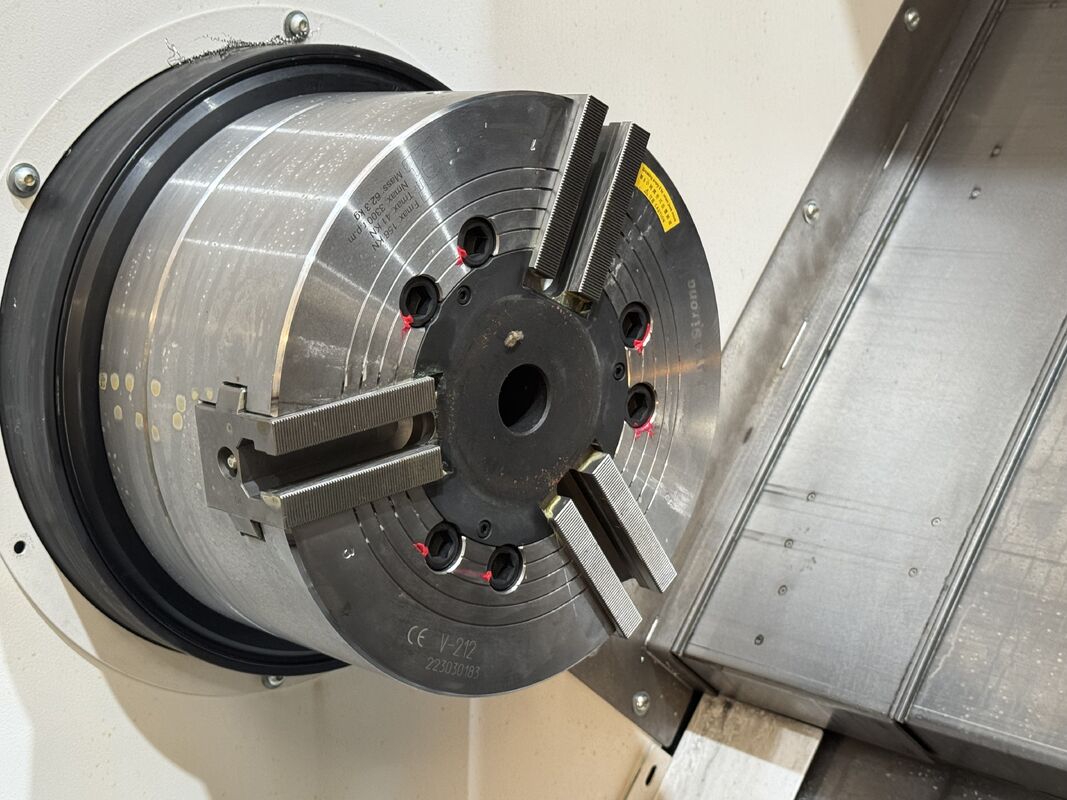

Standaard Chuck Dia.	Inch	12"	15"	18"
Spindelversnellingsbereik	r/min	35-2000	35-2000	35-2000
Spindel max.koppel	Nm	1250	1900	3800
Snelheidsreeks van de spindel		Mechanische tweeversnellingen	Mechanische tweeversnellingen	Mechanische tweeversnellingen
Hoofdmotor-uitgangsvermogen continu/30 min.	kW	20/30	22/26	30/37
X/Z-as
X-as snelle snelheid	mm	15	12	12
Z-as snelle snelheid	mm	15	12	12
Vervoer op de X-as	mm	320	430	430
Z-asvervoer	mm	Voor de toepassing van deze verordening geldt:	1050/1550/2050/3050	1050/1550/2050/3050
Tailstock
Reizen van staartbestanden	mm	900/1400/1900/2900	850/1350/1850/2850	850/1350/1850/2850
Metode voor het aandrijven van de staart		Saddelstrek	Saddelstrek	Saddelstrek
Reizen met staartstok	mm	150	180	180
De staart van de mouw.	mm	Φ160	Φ180	Φ180
Tailstockconic gatconic		Morse 5#	Morse 6#	Morse 6#
Gereedschapstorent
Vorm van het gereedschapstorent		12 stations horizontale servo-gereedschapsbak	12 stations horizontale servo-gereedschapsbak	12 stations horizontale hydraulische gereedschapsdrager
Centrumhoogte	mm	160	160	160
Werktuiggrootte	mm	32×32	32×32	32×32
Als ik het gereedschap in de buurt kon kiezen	mm	- Ja, dat klopt.	- Ja, dat klopt.	- Ja, dat klopt.
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm	kg	800	800/2000	1000
Werkstukken voor as	kg	1300	2000	3000
Andere
Afstand tussen spindelcentrum en vloer	mm	1085.5	1160	1160
Gewicht van de machine	kg	7000/8500/10000/12500	13000/16000/19000/22000	13000/16000/19000/22000

Onze dienst

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons

SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank 1

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek

SMTCL Algemeen Hoogpresisie FANUC Control Slant Bed CNC draaibank HTC63Q Engineering Machinery CNC draaibank 2

Veelgestelde vragen

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
