SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Merknaam: SMTCL
Modelnummer: HTC125800
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 set
Leveringscapaciteit: 50 sets per maand

Productgegevens


Merk: SMTCL Type: HTC125800
Productnaam: Horizontale platte Cnc-draaibank Maximale schommeldiameter boven het bed: 1250 mm
Maximale snijlengte: 8000 mm Maximale snijdiameter: 1250 mm
X-as verplaatsing: 650 mm Z-as verplaatsing: 8000 mm
Tool Post Type: Verticale 4-positie
Markeren

Het systeem van Siemens

,

Maximale schommeldiameter 1250 mm

,

Maximale snijlengte 8000 mm

Productbeschrijving

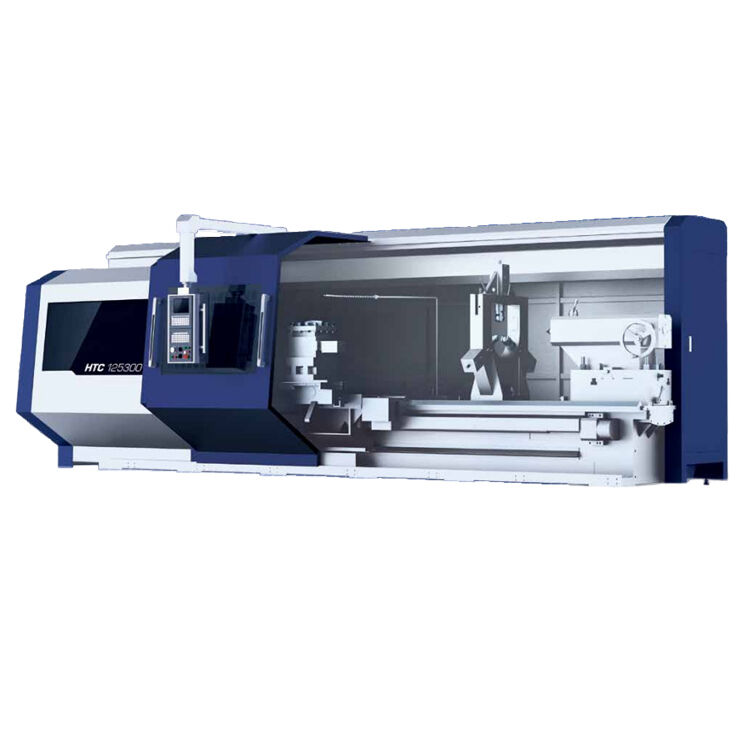

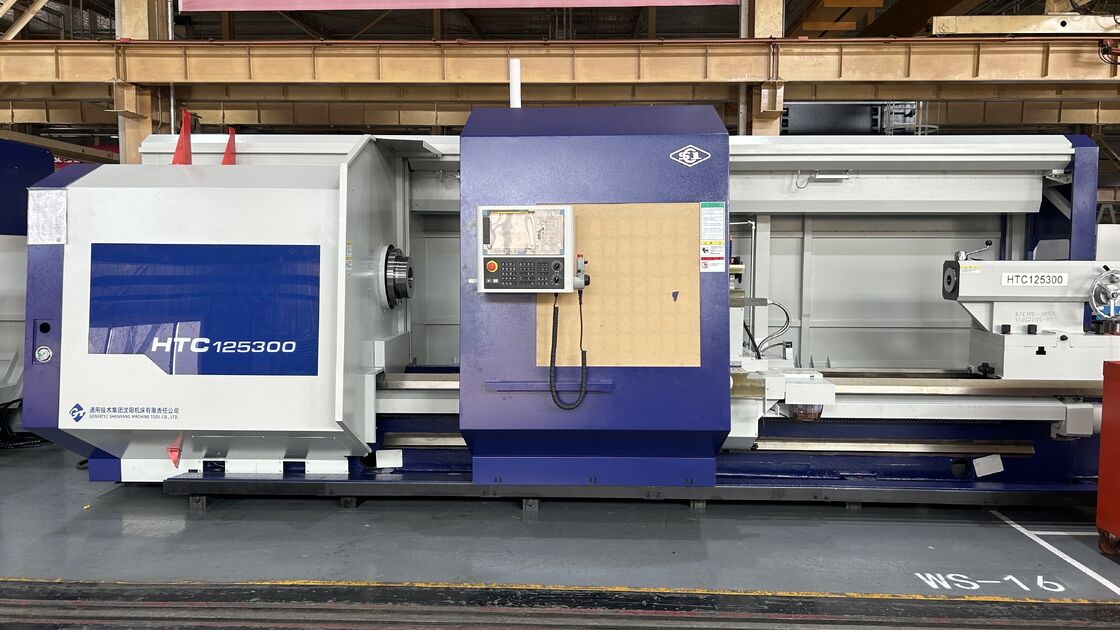

SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Productbeschrijving:

SMTCL Max Swing Diameter 1250mm Siemens System HTC125800 Grote horizontale CNC draaibank
HTC-serie draaibank is een grote CNC-horizontale draaibank met hoge betrouwbaarheid, hoge nauwkeurigheid en CNC-tweeassige koppeling. This machine tool series is the excellent product designed and produced on the basis of digesting & absorbing CNC lathe technology at home and abroad and integrating our many years of experience in producing CNC lathes to meetDe vraag naar de markt, en het heeft de voordelen van vergelijkbare producten in de wereld.
Het is van toepassing op rollend materieel, metallurgie, papierproductie, elektriciteit, nationale sleutelvelden en andere bewerkingssectoren.en het kan worden gebruikt in ruwe en fijne draaibank bewerking voor verschillende buitenste curve oppervlak, inwendige gaten, draad, eindvlak en groeven van werkstukken van gietijzer, staal en van niet-ijzeren metalen
Naast de functies van een universele CNC-draaibank is deze ook uitgerust met een verscheidenheid aan functionele onderdelen die de gebruiker kan selecteren.en kan samenwerken met de hoofdmachine om de meervoudige bewerking in een enkel laad-/klemproces te bereiken, d.w.z. het kan functionele integratie in één machine bereiken en een combinatie van meerdere procedures/processen.
Productkenmerken:

hoofdmateriaal:

Selectie van geïmporteerde precieze spindellagers, hoogprecieze brandschroefmachines, spindelhydraulische schakeling- Wat is er aan de hand?Selectie van binnenlandse bekende merken, klemkracht, betrouwbare klem

Z-as aandrijving:

Servomotor van oorsprong SIEMENS/FANUC, schroefdrijving voor werktuigmachines met een slag van minder dan 5 m, rekdrijving voor werktuigmachines met een slag van 6 m en meer

Steeds rusten:

Verscheidene specificaties gesloten middenframe (kan worden uitgerust met rollen)

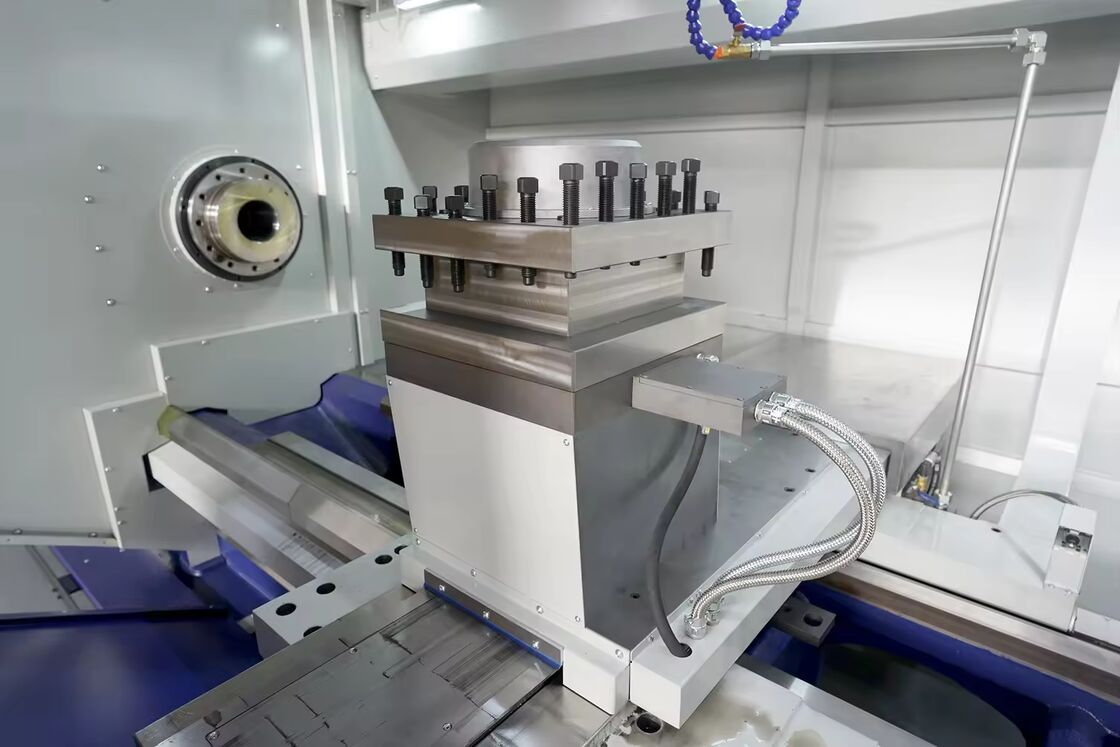

Gereedschapshal:

Huishoudelijke verticale vier-station elektrische gereedschapsholder, kan worden geselecteerd met andere verticale en horizontale gereedschapsholder, hoge positioneringsnauwkeurigheid, sterke stijfheid, hoge betrouwbaarheid

Bed zadel, skateboard:

Casting bed zadel, skateboard, redelijke interne ribben lay-out, hoge precisie bal schroef of rack and pinion, hoge precisie, nauwkeurige transmissie

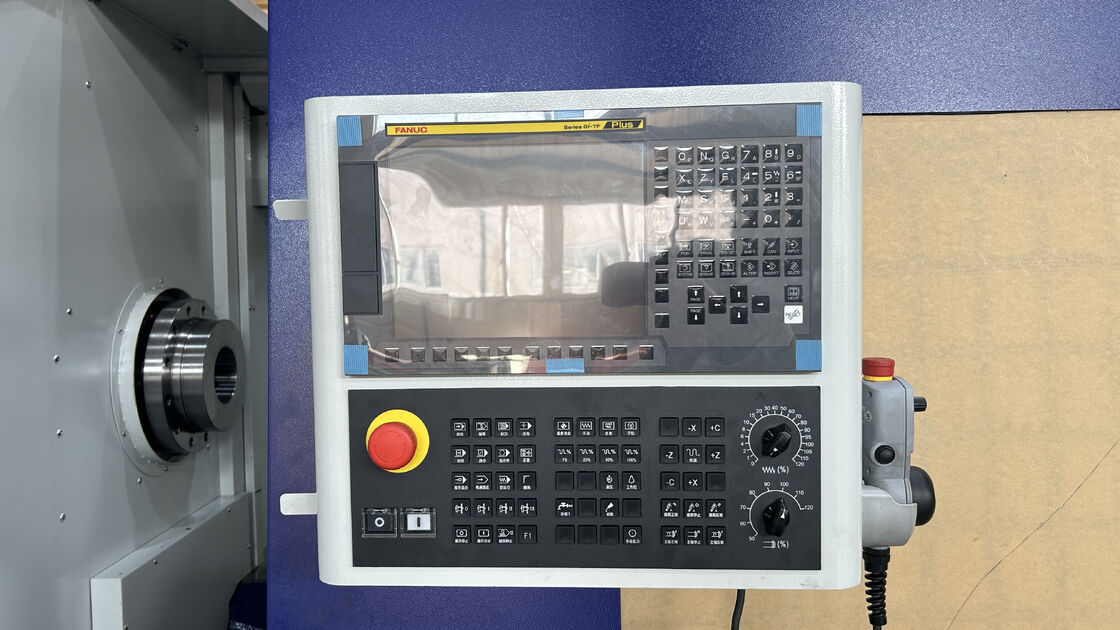

Controlekonsole:

Servosysteem van Siemens, voor hoge snelheid, hoge precisie en hoge stabiliteit van de servocontrole, optionele FANUC-systeem

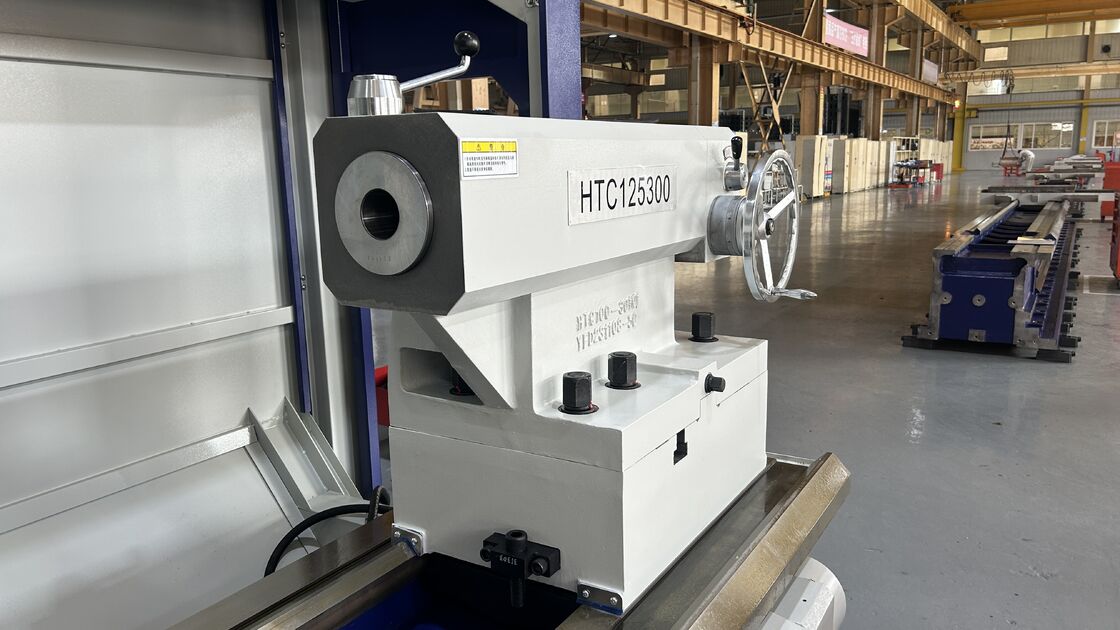

Staartbestand:

De mechanische staart zit onderverdeeld in bovenste en onderste carrosserie.

Lichaam:

Gietbed met een redelijke interne ribbenopstelling en hulpgeleiderrail, met hoge stijfheid, sterke draagkracht, goede stabiliteit enzovoort.(6m en meer voor de specificaties van het bed met een splitsvorm met een lange sectie)

SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Toepassing in de industrie:

SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Productparameters:

Artikel 2
Eenheid
HTC 125800
Maximale schommeldiameter boven het bed

mm
1250
Maximale vasthoudingslengte van het werkstuk (afstand tussen de middelpunten)

mm
8100
Maximale snijlengte
mm
8000
Maximale snijdiameter
mm
1250
Maximale schommeldiameter over de dwarsslijp

mm
850
Typ en code van de spindelneus


A2-15
Spindel voorkant boorconic


Metrische 140
Spindelboordiameter
mm
130
Hydraulische hoofdstukken met variabele toerental
Spindelversnellingsbereik

r/min
5 tot 500
Maximaal uitgangsmoment van de spindel
Nm
7500
Spindel snelheidsstappen

Hydraulisch 3 stappen, oneindig variabele snelheden bij elke stap

Vermogen van de hoofdmotor
kW
22

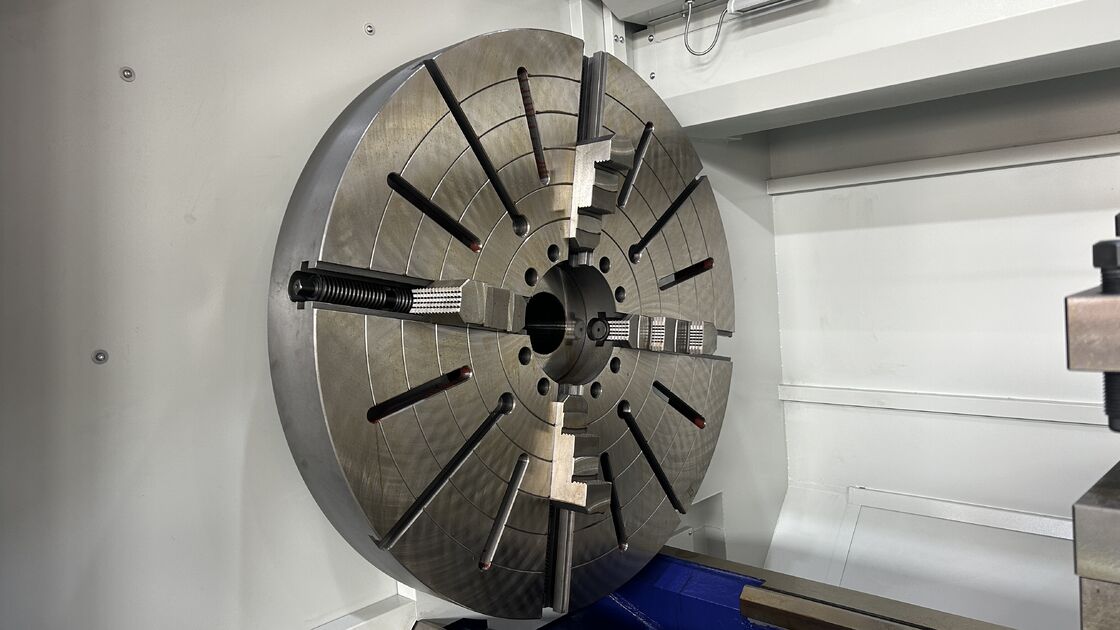

Chuck.
Diameter/type van de schok
mm
1000/handmatige vier-klauw
X-as snelle snelheid
m/min
6
Z-as snelle snelheid
m/min
5
Vervoer op de X-as
mm
650
Z-asvervoer
mm
8000
Mechanische staartstok
Diameter van de schors
mm
160
Reizen met staartstok
mm
300
Koepel van de schors

Mohs 6#
Typ van gereedschapspal

Verticale 4-positie
Werktuiggrootte
mm
40*40
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm
kg
1000
Werkstukken voor as
kg
5000
Bewerkingsnauwkeurigheid

IT6-IT7
Rondheid van het bewerkte werkstuk
mm
0.005
Consistentie van de bewerkingsdiameter
mm
0.025/300
Planheid van het bewerkte werkstuk
mm
0.02/300
Ruwheid van het bewerkte werkstuk
cilindervormig oppervlak

Ra l.6 μm
Cirkelvormig gecamperd oppervlak Koniek oppervlak

Ra 3,2 μm
Positioneringsnauwkeurigheid
X-as
mm
0.014
Z-as
mm
0.065(Z-as standaard roosterregel)
Herhaaldelijk positioneringsnauwkeurigheid
X-as
mm
0.006
Z-as
mm
0.016(Z-as standaard roosterregel)
Centrumhoogte
Van het bed.
mm
625
Van het grondoppervlak
mm
1275
Algemene afmetingen (L*W*H)
mm
11850*2725*2450
Standaardconfiguratie:
1. CNC-besturingssysteem: Siemens 828D
2.Huishoudelijke 22 kW frequentiekonversie hoofdmotor
3. Geïmporteerde hogeprecisionen spindellagers
4Handmatig achterste stoel
5Verticale elektrische gereedschapsholding met vier stations
6. Geïmporteerde merkloodschroeven
7. φ1000 handmatige vierkoppel
8. Automatische smeermethode met twee assen
9. Koelapparaat
10.De vloermat ijzer (technische voetgatconfiguratie)
Selectieve configuratie
1. CNC-systeem FANUC ((tweesachtige motor met systeemconfiguratie)
2. andere specificaties drie- of vierkoppel
3Heidenhain/Fager roosterregelaar
4. Achselonderdelen met een draagvermogen van 8 ton
5Verscheidene specificaties vaste rust en rol
6Siemens/FANUC hoofdmotor
7Andere specificaties houder voor elektrisch gereedschap
8. Halfgesloten bescherming
9. ketenplaat chip extractor
10. Verscheidene specificaties boren gereedschap basis
11Kleine spindelstaaf
12Elektrische staart.

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:

SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL Max Swing Diameter 1250mm Siemens System HTC125500 Grote horizontale CNC draaibank

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
