SMTCL Best verkopende product FANUC 10000rpm VMC850Q-A 4 As Verticaal Bewerkingscentrum met draaitafel
Productgegevens
| Type:: | Weefgetouw onderdelen | CNC-besturingssysteem:: | FANUC, Siemens |
|---|---|---|---|
| Voersnelheid (mm/min):: | 1 - 10000 mm/min | Positieregeling (mm) u:: | 0,006 |
| Herhaalbaarheid (X/Y/Z) (mm):: | 0,004 | Asmotorvermogen (kW):: | 11/15 |
| Capaciteit gereedschapsmagazijn:: | 24 | Tafelgrootte (L×W): | 1000x500 mm |
| Merknaam:: | SYMG, SMTCL | X-as verplaatsing: | 850 mm |
| Y-as verplaatsing: | 500 mm | Z-as verplaatsing: | 540 mm |
| Markeren |
Verticale bewerkingscentrum FANUC 10000 tpm,4 ascnc verticaal machinaal bewerkend centrum,VMC850Q-A draaitafelbewerkingscentrum |
||
Productbeschrijving
Belangrijkste technische parameters
| Artikel 1 | Eenheid | VMC850Q-A | |
|---|---|---|---|
| Capaciteit | X-asverkeer | mm | 850 |
| Y-asreizen | mm | 500 | |
| Z-asreizen | mm | 540 | |
| Spindel neus naar tafeloppervlak | mm | 120-660 | |
| Spindel neus naar kolomoppervlak | mm | 640 | |

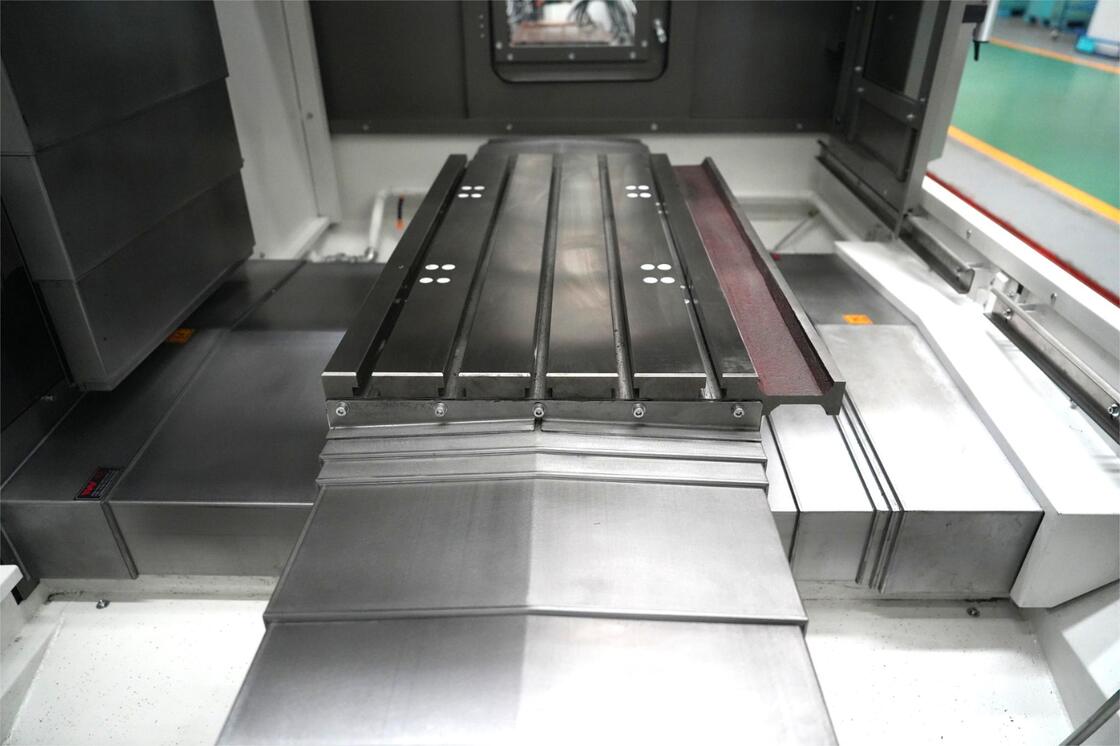

| Werktafel | Tafelgrootte (L×W) | mm | 1000 × 500 |
| Maximale belasting op de tafel | kg | 600 | |
| T-slotgrootte | mm | 18 × 5 | |
| Spindel | Spindel snelheid | rpm | 10000 |
| Spindelconic/spindelstaaf | mm | 7/24 koppel | |
| BT2vrijwilligerswerk | |||
| Spindelmotor | kw | Geliefd zijn, 15/11 | |
| Maximaal uitgangsmoment | N.m. | 52.5/95.5 | |
| Spindeldrijftype | Synchrone tandband | ||
| Voerpercentage | X,Y,Z snel doortrekken | M/min | 48/48/48 |
| Maximaal snijvoedsel | M/min | 20 | |
| A.T.C. | Werktuigopslagcapaciteit | pc | Armtype 24 |
| Maximale werktuigdiameter | mm | 150(80) | |
| Maximale lengte van het werktuig | mm | 300 | |
| Tijd voor het vervangen van gereedschap ((T-T) | sec. | 2.5 | |
| Precisiteit | Positioneringsnauwkeurigheid X/Y/Z | mm | 0.008/0.006/0.006 |
| Herhaalbaarheidspositie X/Y/Z | mm | 0.005/0.004/0.004 | |
| Andere | Algemene afmetingen ((L×WxH) | mm | 2940 × 3450 × 3050 |
| Netto gewicht van de machine | kg | 5100 | |
| Totaal vermogen | KVA | 18 | |

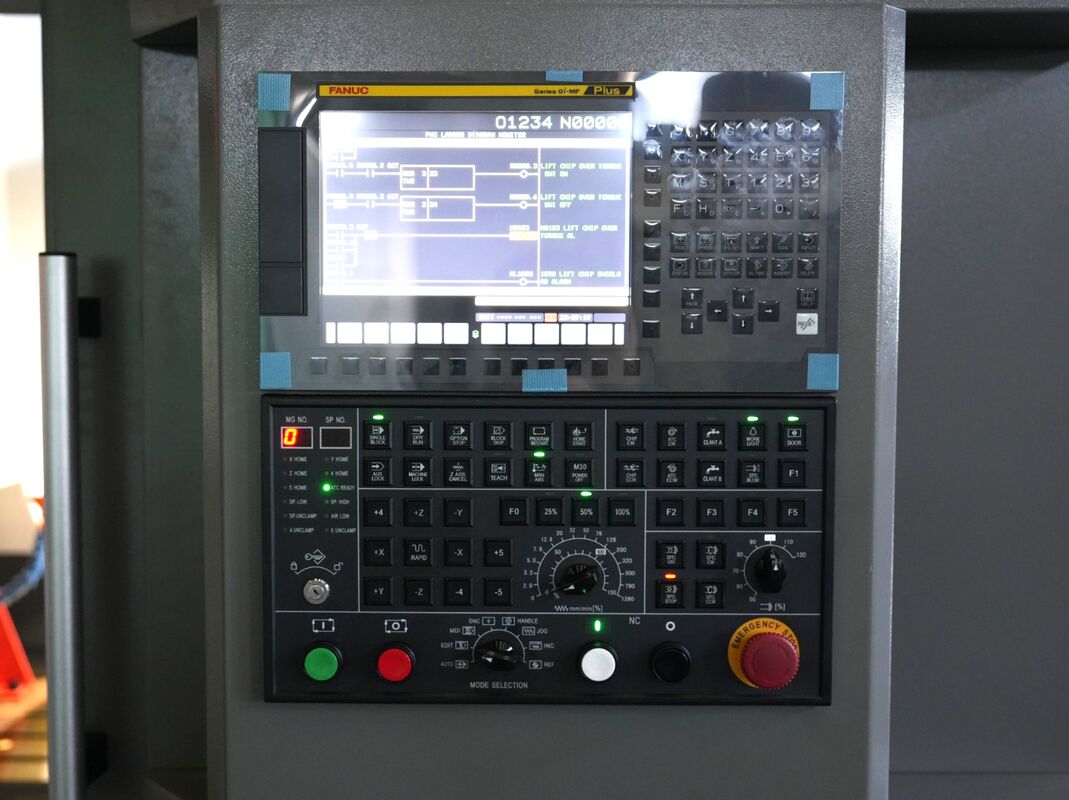

- FANUC OI-MF TYPE ((5) β-besturingssysteem

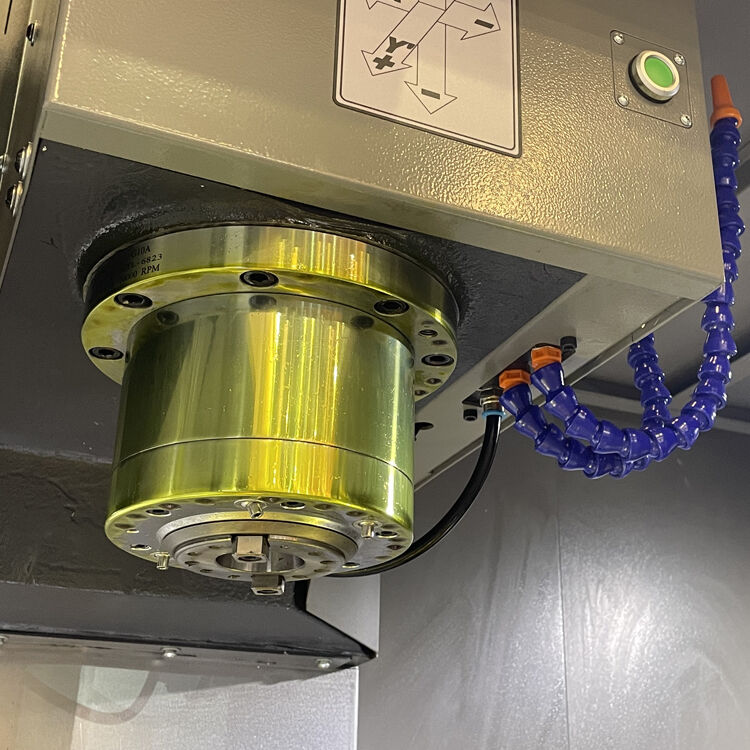

- 10000 RPM spindel, gordel aangesloten

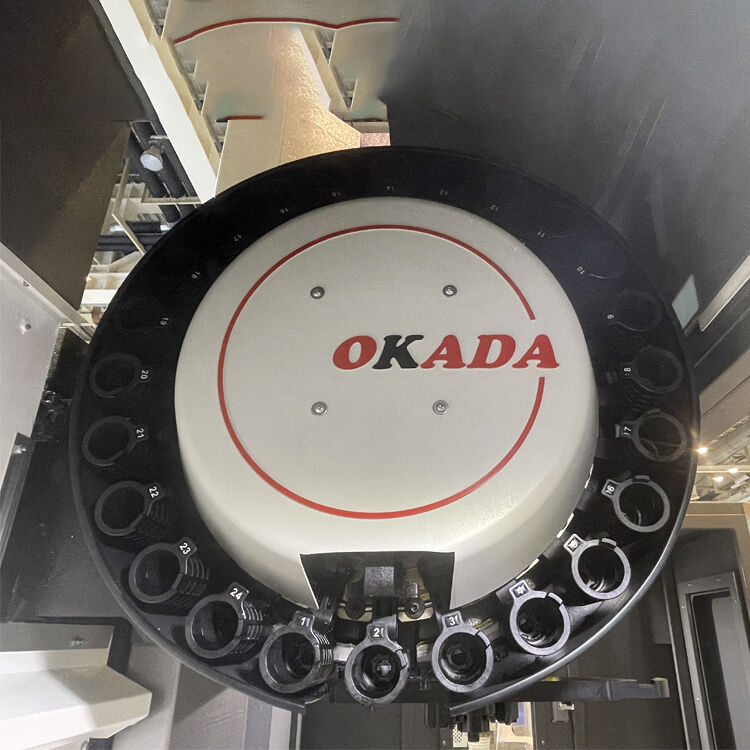

- 24 schijfmanipulator gereedschapsmagazin
- Waterreservoir + bedsplaatschip
- Schoon luchtpistool, werklicht, waarschuwingslicht
- Fanuc Oi-MF TAPE systeem
- Fanuc Oi-MF TAPE systeem
- Siemens 828D CNC-systeem
- Directe aansluiting 12000 RPM mechanische spindel
- 16000 RPM, 24000 gemotoriseerde spindel
- 4e as draaitafel
- Koeling binnenin 2MPa, 3MPa,5MPa,7MPa
- Olie-waterseparator
- ketenchipverwijder
- Schoon waterpistool
- Inspectie van gereedschap en werkstuk
- automatische deur
- Veiligheidsdeur slot
- Elektrische kast en airconditioning
De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010
| Inspectiepunten | Fabrieksnorm | |
|---|---|---|
| Bewerkingsnauwkeurigheid | IT6 | |
| Positioneringsnauwkeurigheid | X-as (mm) | 0.008 |
| Y-as (mm) | 0.006 | |
| Z-as (mm) | 0.006 | |
| Herhalingspositie-nauwkeurigheid | X-as (mm) | 0.005 |
| Y-as (mm) | 0.004 | |
| Z-as (mm) | 0.004 | |
Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen
| Artikel 1 | Specificaties | Merken | Opmerkingen |
|---|---|---|---|
| CNC-systeem | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| Hoofdmotor | De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. | FANUC | |
| X-asmotor | βiSc 12/3000-B | FANUC | |
| Y-asmotor | βiSc 12/3000-B | FANUC | |
| Z-asmotor | De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing: | FANUC | |
| X-as schroeflagers | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Y-as schroeflagers | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Schroeflagers op de Z-as | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| met een diameter van niet meer dan 50 mm | φ40×16,C3 | THK/PMI/HIWN | |
| met een vermogen van meer dan 50 W | φ40×16,C3 | THK/PMI/HIWN | |
| met een gewicht van niet meer dan 10 kg | φ40×16,C3 | THK/PMI/HIWN | |
| X-as leidwijze | 35 | THK/REXROTH/PMI/HIWN | |
| Y-as leidwijze | 45 | THK/REXROTH/PMI/HIWN | |
| Z-as leidwijze | 45 | THK/REXROTH/PMI/HIWN |
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
We zijn een productiebedrijf.
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
