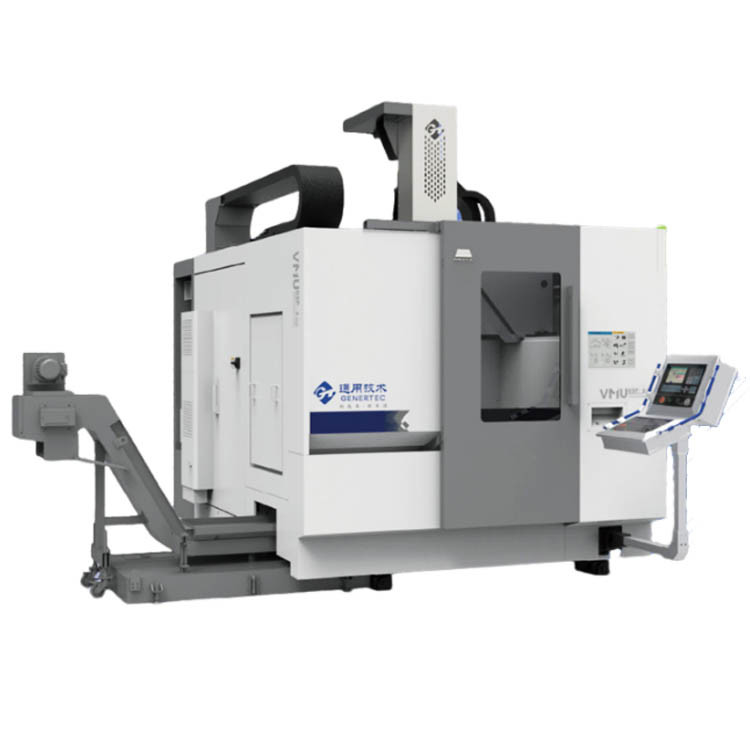

SMTCL 5 Axis Verticaal Bewerkingscentrum VMU80P Kunstmatig Mineraal Gegooid Steen Bed Kolom Bewerkingscentrum
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | VMU 80P |
|---|---|---|---|
| Naam: | Verticaal 5-assig bewerkingscentrum | Controlesysteem: | SIEMENS GSK FANUC (optioneel) |
| Maximale verplaatsing van het skateboard op de X-as: | 800 mm | Maximale verplaatsing van de straal - Y-as: | 800 mm |
| Maximaal spindelvertrek -Z-as: | 550 mm | A-as Reis: | ± 130° |
| C-as Reis: | n×360° | ||
| Markeren |
Kolom 5 Axis Bewerkingscentrum,Verticaal 5-assig bewerkingscentrum,Verticaal bewerkingscentrum VMU80P |
||
Productbeschrijving

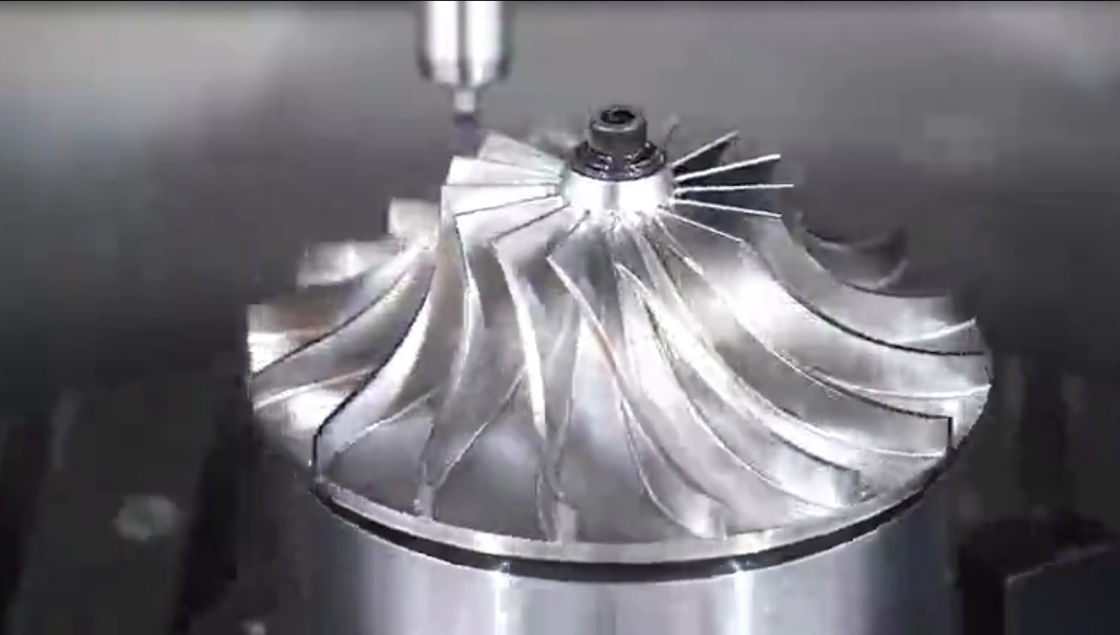

Het product is geschikt voor de verwerking van complexe vormdelen in de energie-, matrijzen-, auto- en andere industrieën. Het is een krachtig verticaal vijfassig bewerkingscentrum dat onafhankelijk is ontwikkeld door General Technology Group. Product lineaire as snelle bewegingssnelheid tot 60 m/min, versnelling tot 1 g, roterende as aangedreven door koppelmotor, snelheid boven 50 tpm, de dynamische prestaties van de machine zijn uitstekend. De kolom van het bed is gemaakt van kunstmatig mineraal gietsteenmateriaal, dat een uitstekende trillingsonderdrukking en thermische vervormingsweerstand heeft. De kenmerken van hoge snelheid, hoge precisie en hoge stijfheid, rijke configuratie en krachtige vijfassige koppelingsfunctie kunnen aan verschillende behoeften van klanten voldoen.
| Item | Eenheid | VMU80P | |

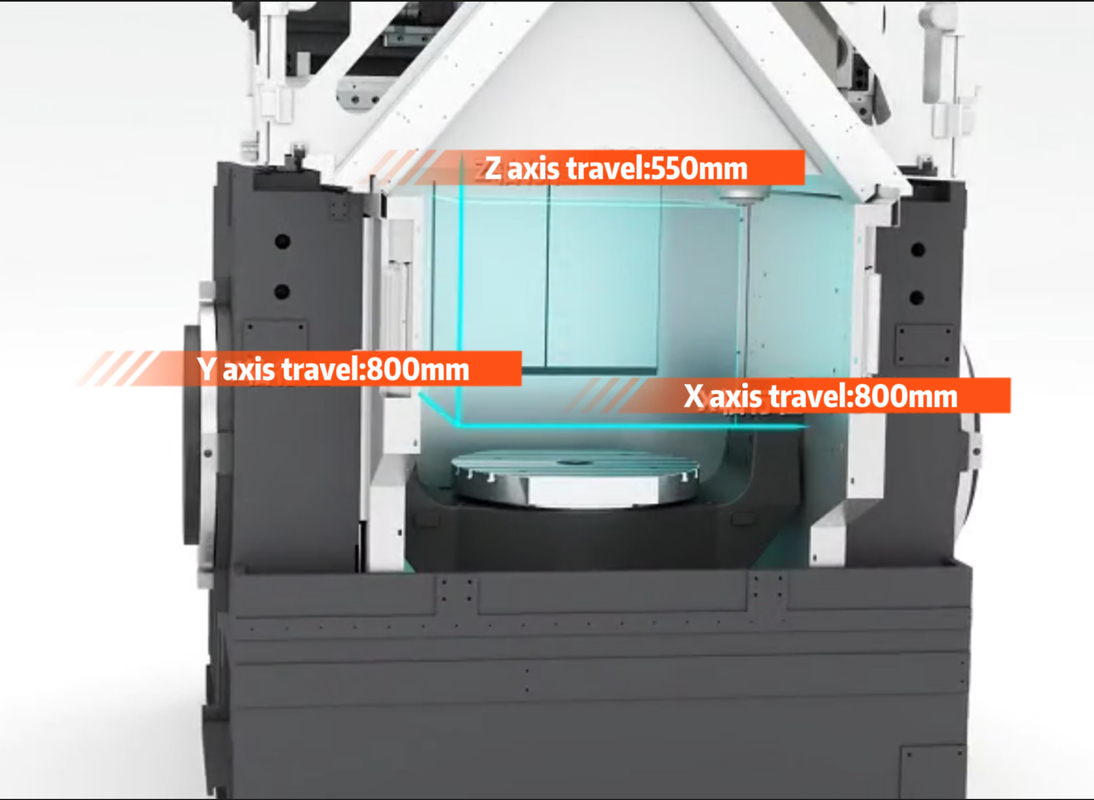

| Capaciteit | Maximale verplaatsing van skateboard -X-as | mm | 800 |
| Maximale verplaatsing van de straal - Y-as | mm | 800 | |
| Maximale spilbeweging -Z-as | mm | 550 | |
| Afstand vanaf het uiteinde van de spil tot de tafel | mm | 150-700 | |
| A-as reizen | ° | ±130 | |
| C-asverplaatsing | ° | n×360 | |
| Werktafel | Tafelgrootte | mm | Φ800×560 |
| Maximale belasting op de tafel | kg | 1400 | |
| Grootte T-sleuf | mm×st | 18×9 | |
| Spindel | Spindel conisch | HSK-A63 | |
| Maximale snelheid | omw/min | 18000 | |
| Uitgangskoppel (100%/40%) | Nm | 83/107 | |
| Uitgangsvermogen (100%/40%) | kW | 25/32 | |
| Voer | X-as hoge bewegingssnelheid | m/min | 60 |
| Y-as hoge bewegingssnelheid | m/min | 60 | |
| Z-as hoge bewegingssnelheid | m/min | 60 | |
| A-as hoge bewegingssnelheid | omw/min | 50 | |
| C-as hoge bewegingssnelheid | omw/min | 65 | |
| ATC | Opslagcapaciteit voor gereedschap | pc | 42 |
| Maximale gereedschapslengte | mm | 300 | |
| Maximaal gereedschapsgewicht | kg | 8 | |
| Max. gereedschapsschijf diam. (vol) | mm | Φ80 | |
| Max. gereedschapsschijf diam. (aangrenzend) | mm | Φ125 | |
| Nauwkeurigheid van positionering | X/Y/Z | mm | 0,005 |
| airconditioning | Sec | 8 | |
| Herhaalbaarheid positionering | X/Y/Z | mm | 0,003 |
| airconditioning | Sec | 5 | |
| Anderen | Netto machinegewicht | kg | 19000 |
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Alle onderdelen moeten worden geïnspecteerd
- Meer dan 100 productieprocescontrole
- Ruim 200 keuringsartikelen
- Monsterverwerking van elke machine
- 72 uur proefdraaien vóór levering
- Gevoel van topkwaliteit, de wensen van klanten staan voorop
- 30 jaar + R&D-geschiedenis, het bedrijf werd opgericht in 1993
- Hightechfabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen leveringssysteem
- Jonge actieve verkopers en engineers voor directe dienstverlening (24 uur online)
- Upgrade van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, goedkoop onderhoud, geen invloed op de productie
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese werktuigmachine-industrie en de grootste productie van werktuigmachines in China. Werktuigmachineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, matrijzen en andere industrieën. Het is onze missie om de werktuigmachines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
vanaf de vrachtbriefdatum van de machine.
After sales: 7 dagen 24 uur online service, Installatiebegeleiding op afstand, docking met softwaresysteem van de klant
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
