SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine

Merknaam: SMTCL
Modelnummer: E-force
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 sets per maand
Taggen

Digitale Lezen Horizontale Boring Machines

800r/min vloer Boring Machine

De Horizontale Boring Machines van ISO

Productgegevens

Merknaam: SMTCL Productnaam: Hoog efficiënte CNC -vloermalen en saaie machine
Product: E-force Spindeldiameter: 160/200
Freesasdiameter: 260/320 Specificatie: JT50/BT50
X-as: 6000 (toename per 2000) Y-as: 3000/4000/5000
Z-as: 1200 W-as: 1200
Markeren

Groot Spindelvermogen

,

grote torsie

,

Vloertype

Productbeschrijving

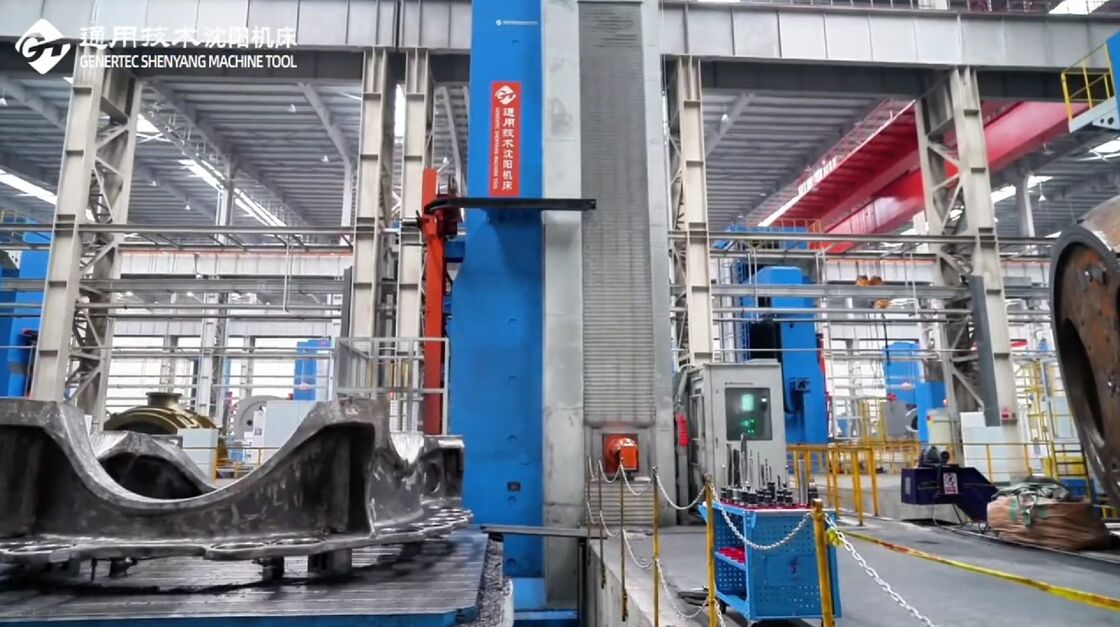

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 0

Productbeschrijving:

SMTCL vloer type E-kracht Grote spindel kracht Groot koppel CNC vloer frezen en boren machine
Hoog rendement met grote spindelvermogen en groot koppel, geschikt voor het bewerken van middelgrote en grote onderdelen, en wordt gebruikt in windenergie, energie, reducer,algemene machines en andere industrieën.
Structurele kenmerken:Eenzijdige column hangbox, waarbij de kolom horizontaal langs de lijn van de carrosserie beweegt (coördinaten van de X-as),het hoofdstuk verticaal beweegt langs de stuurbalk van de kolom (coördinaten van de Y-as) , de ram beweegt horizontaal in de kop (coördinaten van de Z-as) en de spindel in de ram (coördinaten van de W-as).
Basisonderdelen:Gegooid met hoogwaardig gietijzermateriaal en harssandproces, ram is gemaakt van hoogwaardig ductiel gietijzer.
SpindelgroepHoge snelheid en groot koppel, met onafhankelijke zelfgemaakte versnellingsbak, verdeeld in hoge, middelgrote en lage drieversnellingsbakken.
Gidsrail:De X-as en de Y-as zijn uitgerust met een gesloten statische geleidingsrail met constante stroom, met een goede trillingsweerstand en nauwkeurigheidsbehoud, en de Z-as is uitgerust met een rollend element plus
Stalen banden met gecombineerde geleidingsrails, terwijl statische geleidingsrails optioneel zijn.

Productkenmerken

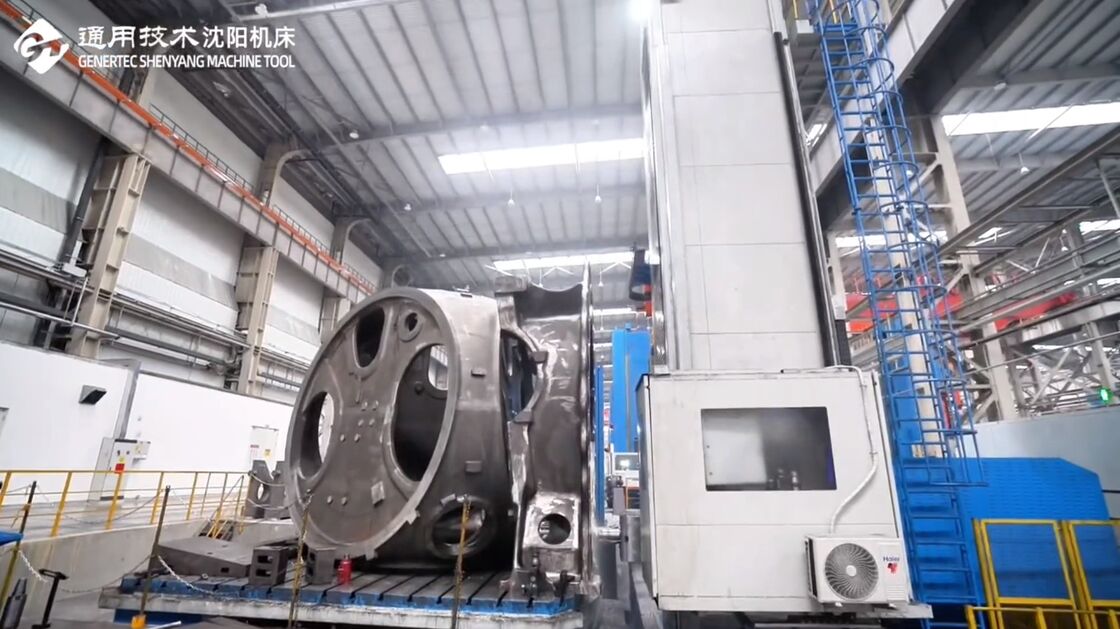

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 1

Basisstaven van hoge kwaliteit

Het lichaam, de schuifbank, de kolom, de kop en andere gietstukken van de werktuigmachine zijn gemaakt van hars zand gietstukken van hoge sterkte grijs gietijzer.
de belangrijkste versnellingsbak is gemaakt van hoogwaardig ductiel gietijzer met een goede schokdemper en stijfheid;

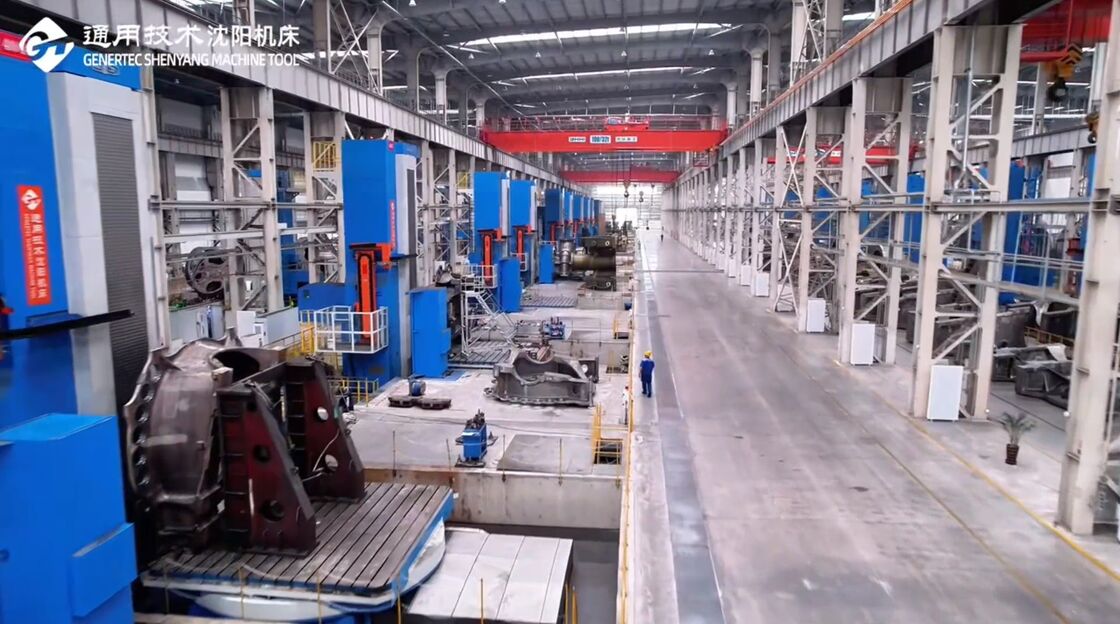

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 2

Strenge procescontrole en kwaliteitscontrole

Strikte en uitgebreide kwaliteitscontrole van het proces, 138 inspectieprocescontrolepunten, totale acceptatietest en 179 inspectiepunten voeren een hoge standaard
een controle op de nauwkeurigheid van het product om ervoor te zorgen dat de nauwkeurigheid van het product stabiel en betrouwbaar is.

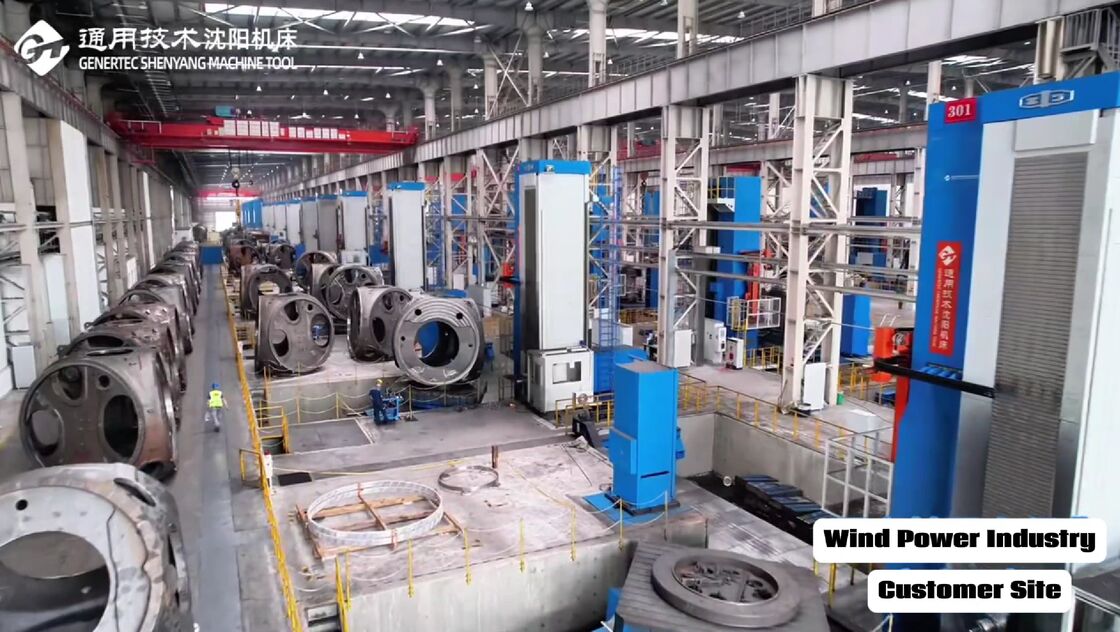

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 3

Met een hoge nauwkeurigheid en hoge stijfheid

De ram is gemaakt van hoogwaardig ductiel gietijzer en wordt gezamenlijk gecompenseerd door een dubbele hydraulische cilinder, een proportioneel klep en een CNC-besturingssysteem.
SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 4

Volledige controle in gesloten kring

Elke as wordt gemeten met een geïmporteerde roosterregelaar om een volledige gesloten luscontrole te bereiken, waardoor de positioneringsnauwkeurigheid van de werktuigmachine wordt verbeterd.
SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 5
SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 6
Productparameters:
Artikel 1
Eenheid
E-force160RH
E-force200RH
Spindel
Spindeldiameter
mm
160
200
Diameter van de freesas
mm
260
320
Specificatie van het gereedschapshandel

JT50/BT50
JT60/BT60
Rotatiesnelheid van de spin
r/min
10-1500 ((2000)
10-1250
Maximaalspindelkoppel
N·m
6300/7600
8400/10000
Spindelmotorvermogen
kW
58/69
85/102
Ram doorsnede
mm
480×540
480×540 520×580 ((kolom 7000 mm slag)
Een beroerte
X-as
mm
6000 ((verhoging per 2000)
8000 ((verhoging per 2000)
Y-as
mm
3000/4000/5000
4000/5000/6000/7000
Z-as
mm
1200
1200
W-as
mm
1200
1200
Voeder
Voersnelheid
X-as
mm/min
1-10000
1-10000
Y-as
mm/min
1-8000
1-8000
Z-as
mm/min
1-6000
1-6000
W-as
mm/min
1-6000
1-6000
Snel bewegen.
X-as
mm/min
10000
10000
Y-as
mm/min
8000
8000
Z-as
mm/min
6000
6000
W-as
mm/min
6000
6000
Positioneringsnauwkeurigheid



Uitvoeringsnorm
GB/T5289.2-2021
X-as
mm
0.012/1000
(rattenregelaar als standaardconfiguratie)
0.012/1000
(rattenregelaar als standaardconfiguratie)
Y-as
mm
0.012/1000 ((graterregelaar als optionele configuratie)
0.012/1000 ((graterregelaar als optionele configuratie)
Z-as
mm
0.025/0.012 (Gratulatie)
0.025/0.012 (Gratulatie)
W-as
mm
0.025/0.012 (Gratulatie)
0.025/0.012 (Gratulatie)
Herhalingspositie-nauwkeurigheid


Uitvoeringsnorm
GB/T 5289.2-2021
X-as
mm
0.01
0.01
Y-as
mm
0.01
0.01
Z-as
mm
0.01
0.01
W-as
mm
0.01
0.01
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
Standaardconfiguratie:
SIEMENS 828D-systeem
X/Y-as roosterregelaar
X/Y-as statische geleidingsrails
Stalen beschermende trekplaat voor de X-as
Geïmporteerde spindellagers
Spindelblaasfunctie
Z-as rollend & schuifend gecombineerd geleidingsspoor
Centrale smeersysteem voor werktuigmachines
Bescherming van kolommen
Platform opgeheven/afgeheven samen met het hoofdstuk
Geïmporteerde voederreducenten
Koelsysteem bij constante temperatuur
Voor de toepassing van deze verordening geldt de volgende bepalingen:
geïmporteerde X-as-rack;
Eenzijdige ketenchipverwijder
Schoon luchtpistool/waterpistool
Optioneel:
SIEMENS ONE-systeem
Z-as statische geleidingsrail
Z-as roosterregelaar
W-as magnetisch raster
CNC-roterende werkbank
Handmatige/semi-automatische/automatische freeskop
Gezicht op het hoofd, gereedschapsmagazin
Automatische opslagfunctie van het hoofd van het accessoire
Ram thermische verlenging compensatie
Interne koelsysteem van de spindel
Blowing van de roosterregel
Volledige controle in gesloten kringloop
Volledig gesloten operatiekamer
Automatisch hefplatform
Olieverkoeler voor pompstations
3D hoofdbibliotheek
Adaptieve besturing
Het detecteren van afwijkingen van de werktuigbelasting
Energiebesparingspakket
Platform

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 7
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 8

Uitstelling:

SMTCL Vloertype E-Force Grote Spindelvermogen Grote Koppel CNC Vloerfrees- en Boormachine 9

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
