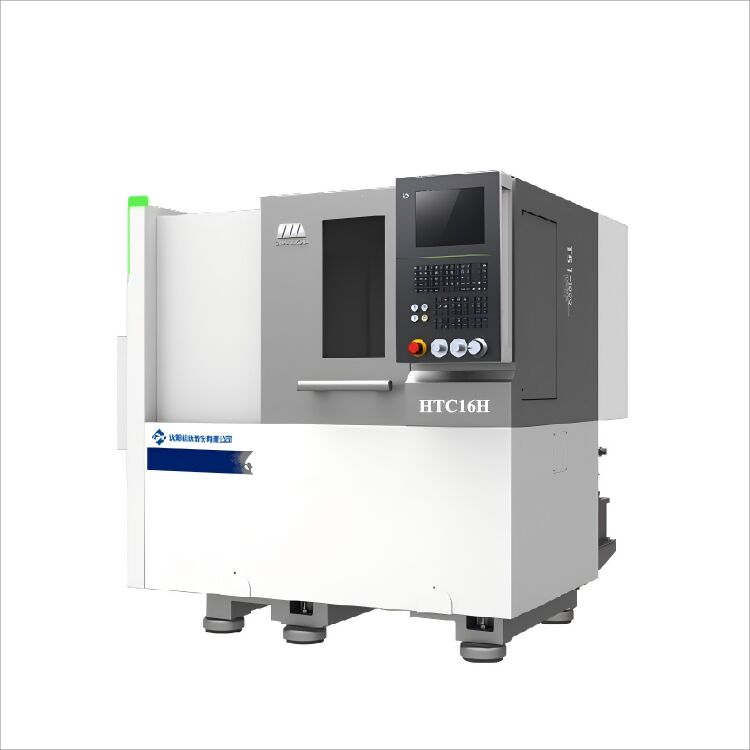

SMTCL High precision Small Parts Machining 5000rpm A2-5 Spindle Horizontale Servo Turret HTC16H Slant Bed CNC draaibank

SMTCL High precision Small Parts Machining 5000rpm A2-5 Spindle Horizontale Servo Turret HTC16H Slant Bed CNC draaibank

Bewerking van kleine onderdelen met hoge precisie

5000 t/min A2-5 Spindel

Horizontale 8-station servo toren

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC16H

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC16H
Sleutelwoord:
CNC-horizontale draaibank
Max.Cutting Lengte:
160MM
Max. Scherpe Dia.:
160MM
Max. Zwemmen over het bed.:
420 mm
X Axis Travel:
145 mm
Z Axis Travel:
205 mm
Spilsnelheid:
5000 R/min
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 sets per maand
Productbeschrijving

SMTCL High precision Small Parts Machining 5000rpm A2-5 Spindle Horizontale Servo Turret HTC16H Slant Bed CNC draaibank 0

Productbeschrijving:

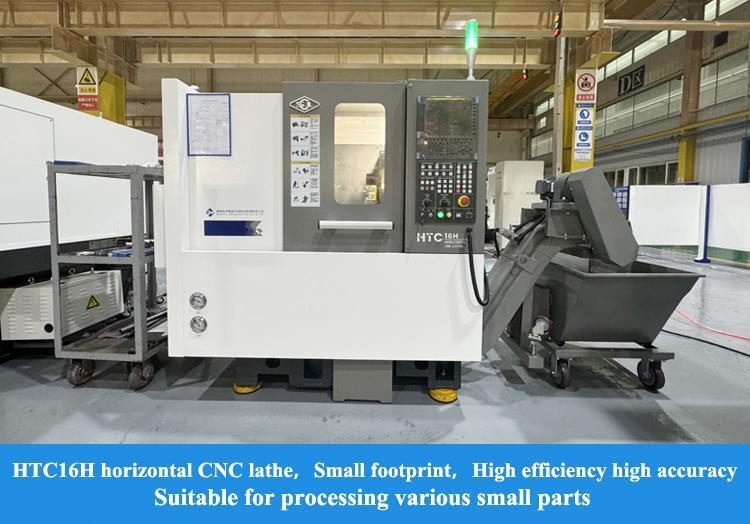

SMTCL Hoge precisie Bewerking van Kleine Onderdelen 5000 tpm A2-5 Spindel Horizontale Servo Revolver HTC16H Schuinbed CNC Draaibank
Hoogwaardige draaibank met een compacte structuur die voldoet aan uw eisen voor hoge efficiëntie en weinig storingen. De machine heeft een compacte structuur en een kleine vloeroppervlakte, een redelijke indeling van functionele onderdelen, handige bediening en reparatie van de quill-spindelstructuur, en zorgt voor een hogere stabiliteit en betrouwbaarheid. Het machinebed is onder een hoek van 45 ° geplaatst en heeft de voordelen van een soepele spaanafvoer van het schuine bed. Integrale volledige bescherming, betere water- en spaanafvoerprestaties, uitstekende ergonomie en gemak voor de bediening.

Producteigenschappen:

1. Hoge precisie

* Voedingsas voorspanningsstructuur

* Hoge precisie C3 kogelomloopspindel

* Thermische stabiliteitsstructuur van de hele machine

2. Efficiënt

* Spindelsnelheid 5000 tpm

* Twee assen snelle verplaatsing 30 m/min

* Zeer efficiënte servo-gereedschapstoren

3. Hoge prestaties

* Kleine voetafdruk

* Chemisch proces standaard

* Strikte inspectienorm


Productvoordeel:

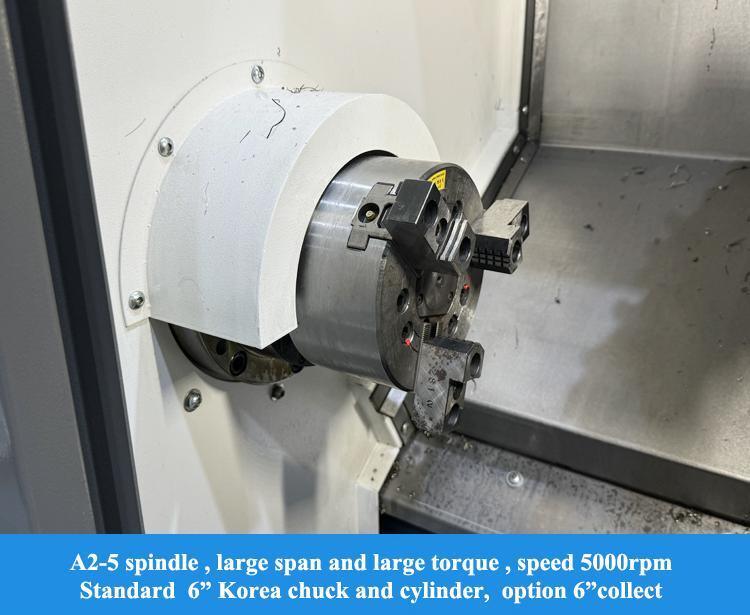

* Hoogwaardige hulzenspindeleenheid
Gebruik van geïmporteerde lagers, grote lagerbreedte, voldoet aan de eisen van hoge stijfheid, hoog koppel, hoge precisie, eenvoudige installatie en onderhoud. Het belangrijke verbindingsvlak is gemakkelijk te realiseren door het schraapproces en zorgt voor de contactstijfheid. De symmetrische kopstructuur verbetert de controleerbaarheid van thermische vervorming

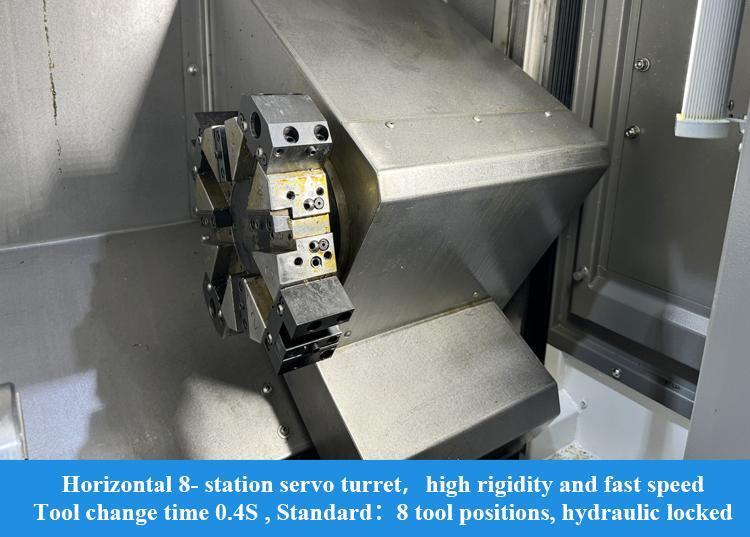

* Servo-revolver
Een servomotor wordt gebruikt om de precieze rotatie van de gereedschapskop te regelen, en de gereedschapswisseling van het aangrenzende station duurt slechts 0,4 s, wat snel is en de verwerkingsefficiëntie hoog. Driedubbele schijfstructuur, hydraulische vergrendeling, volledige stijfheid.

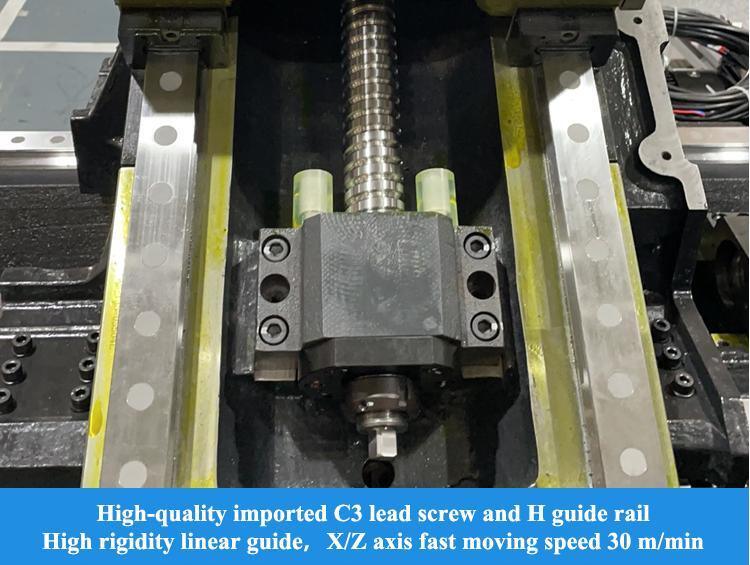

* Voedingsstructuur
De lineaire geleiderail wordt gebruikt om de stijfheid, stabiliteit en levensduur van de geleiderail te optimaliseren, terwijl de twee assen snel 30 m/min zijn en de verwerkingsefficiëntie hoger is. De X-as neemt de voorspanningsstructuur aan om de invloed van temperatuur op de nauwkeurigheid te verminderen en de stabiliteit van de bewerkingsnauwkeurigheid te verbeteren;

SMTCL High precision Small Parts Machining 5000rpm A2-5 Spindle Horizontale Servo Turret HTC16H Slant Bed CNC draaibank 1

Industriële toepassing:

De HTC16H-serie CNC horizontale draaibank is een CNC-product van klein formaat, ontworpen en vervaardigd om zich aan te passen aan de marktvraag op basis van vele jaren van technologieaccumulatie en ervaring van onze fabriek voor de productie van CNC-draaibanken. De machine heeft kenmerken zoals economisch, efficiënt, energiebesparend, hoge positioneringsnauwkeurigheid en eenvoudig onderhoud, en is het eerste keuzeproduct voor draaibewerking van kleine componenten van industrieën zoals motorvoertuigen, hardware en elektronica, enz.

SMTCL High precision Small Parts Machining 5000rpm A2-5 Spindle Horizontale Servo Turret HTC16H Slant Bed CNC draaibank 2

Productparameters:
Items
Eenheid
HTC16H(Q)
Maximale draaidiameter
mm
Φ 160
Maximale draailengte
mm
160
Maximale zwaaidiameter over het bed
mm
Φ 420
Maximale zwaaidiameter over de slede
mm
Φ 160










Spindel
Spindelneus type

A2-5​
Binnendiameter voorlager
mm
Φ 90
Spindelconus en gatgrootte

1:20 ; Φ 62
Diameter van het spindelgat
mm
Φ 56
Maximale staafdiameter
mm
Φ44
Standaard klauwplaatgrootte
inch
6
Maximale spindelsnelheid
tpm
5000
Spindel nominaal koppel
Nm
35 ( 2000 tpm )
Maximaal spindelkoppel
Nm
70 ( 1500 tpm )
Uitgangsvermogen hoofdmotor continu/ 15 minuten
kW
7,5 /1 1


Twee assen
X/Z-as snelle verplaatsingssnelheid
m/min
30
X-as verplaatsing
mm
145
Z-as verplaatsing
mm
205





Gereedschaprevolver
Type gereedschaprevolver

Horizontale 8-stations servo-gereedschapshouder
Middenhoogte gereedschaprevolver
mm
63
Indexeer herhaalpositioneringsnauwkeurigheid gereedschaprevolver
Sec.
±1.6
Indien het gereedschap van de gereedschapschijf in de buurt kan worden gekozen

ja

Koeling en spaanafvoer
Koelpomp druk
bar
1.5
Koelpomp debiet
L/min
30
Watertank capaciteit
L
70
Spaantransporteur vorm

Kettingplaat type




Overig
Spindelcentrum afstand van bedbodem
mm
926
Nettogewicht machine
kg
2600
Totaal vermogen
kVA
23
Afmetingen machine (lengte x breedte x hoogte)
mm
1750 ×1580 × 1650
Standaard configuratie:

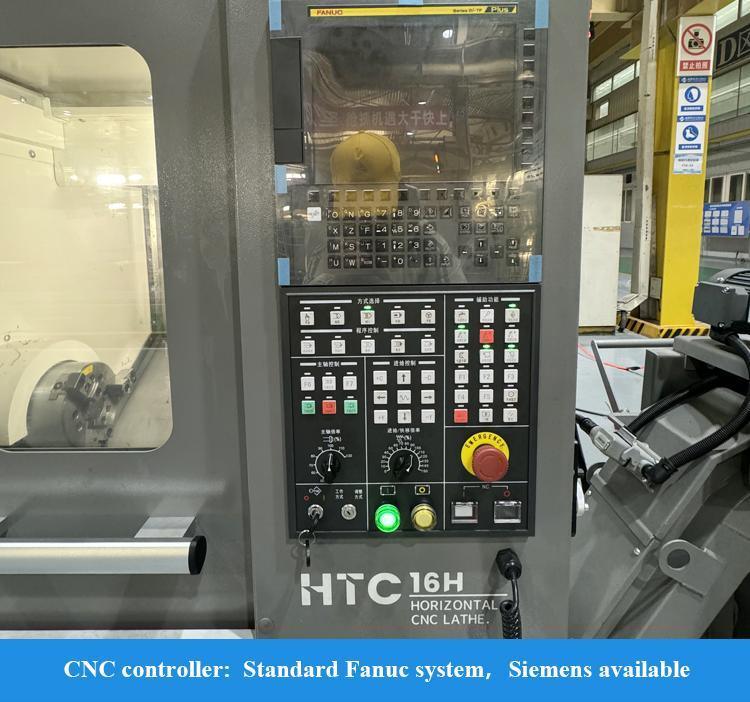

1,FANUC-0i-TF Plus (5) Systeem (H/S Serie)
2,GSK988TA Systeem (Q Serie)
3,Huls-type spindel
4,Holle klauwplaat oliecilinder
5,8-stations servo gereedschapswagen
Optionele configuratie:
1,Siemens systeem
2,Gereedschapsinstelmeter
3,12-stations servo gereedschapswagen
4,Werkstukmeting
5,Aangedreven gereedschapswagen
6,Olie-mist collector
7,Achterste spaanafvoereenheid
8,Gereedschapschadedetectie
9,Pneumatische deur

Test items
Nationale standaard
fabrieksstandaard
Nauwkeurigheid van bewerkt werkstuk
IT6
IT6
Rondheid van bewerkt werkstuk
0,005 mm / Ф3 2 mm
0,00 2mm / Ф40mm
Consistentie van bewerkt werkstuk
0,015 mm / 1 05 mm
0,008mm / 1 2 0mm
Vlakheid van bewerkt werkstuk
0 .015 mm / Ф 12 0 mm
0,0 06 mm / Ф 1 00 mm
Oppervlakteruwheid van bewerkt werkstuk
Ra 1,6μm
Ra 1,25μm
Positioneringsnauwkeurigheid
X-as
0,022mm
0,008 mm
Z-as
0,022mm
0,008 mm
Herhaal positioneringsnauwkeurigheid
X-as
0,006mm
0,004mm
Z-as
0,006mm
0,004mm
