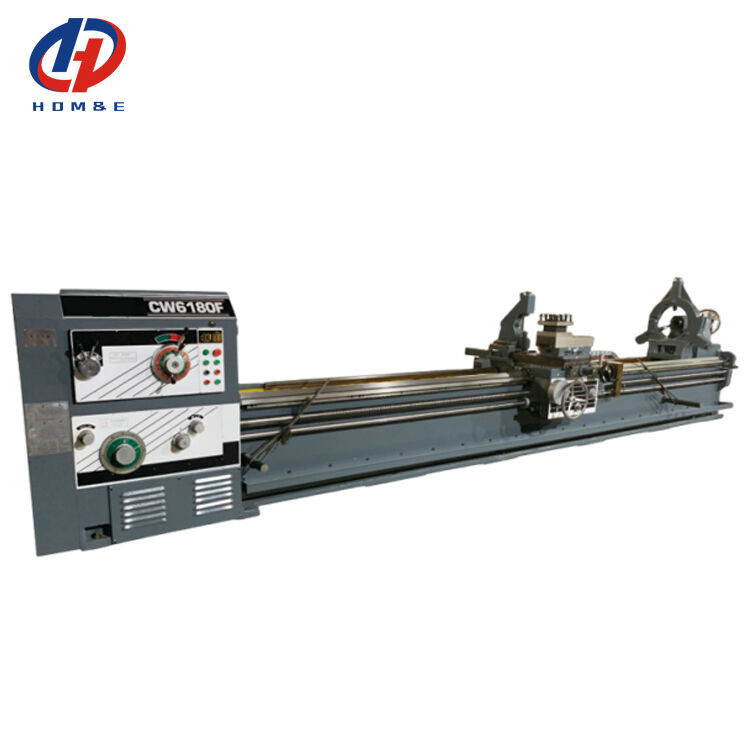

Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
<
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
Kwaliteit Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank fabriek
>

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank

Merknaam: HD
Modelnummer: CW61160
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 INSTELLEN
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 sets per maand
Taggen

CDE-Conventionele Draaibankmachine

Horizontale Conventionele Draaibankmachine

Handmetaal het Draaien Draaibankmachine

Productgegevens

Merk: HD Type: CW61160
Productnaam: Zware draaibank Max.schommeldiameter boven het bed: 1600MM
Max.schommeldiameter boven het voertuig: 1250 mm Breedte van Bed: 970 mm
Max.lengte van het werkstuk: 1000mm15000mm De as droeg diameter: f130 mm
Markeren

Max. draaidiameter over bed 1600mm

,

Hoge stijfheid

,

Max. draaidiameter over bed 1600mm

Productbeschrijving

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 0

Productbeschrijving:

Hoge stijfheid Heavy Duty Draaibank Max. Zwaai Over Bed 1600mm CW61160 Metalen Horizontale Draaibank

Deze machine is een reguliere horizontale draaibank, die geavanceerde verwerkings- en assemblagetechnologie, hoge precisie, goede stabiliteit, hoge stijfheid, hoge snelheid, grote doorvoergaatdiameter en een breed scala aan toepassingen toepast. Het is ontworpen voor het draaien van onderdelen van zwart metaal, non-ferro metaal en sommige niet-metalen materialen met harde legering en snijgereedschappen van snelstaal. Deze machine is geschikt voor ruwe en fijne bewerking van diverse complexe roterende oppervlakken en kan ook snijden, boren, schroefdraad snijden en andere bewerkingen uitvoeren.

De hoofdstructuur van deze machine is een massief bedlichaam van het vloertype, een met plastic bekleed geleiderailoppervlak, goede slijtvastheid en een geleiderailbreedte van 970 mm. De geleiderail maakt gebruik van middenfrequentie afschrikken, de verwerkingslengte kan oplopen tot 20 meter. De aanvoer maakt gebruik van het principe van mechanische transmissie.

Productdetails:

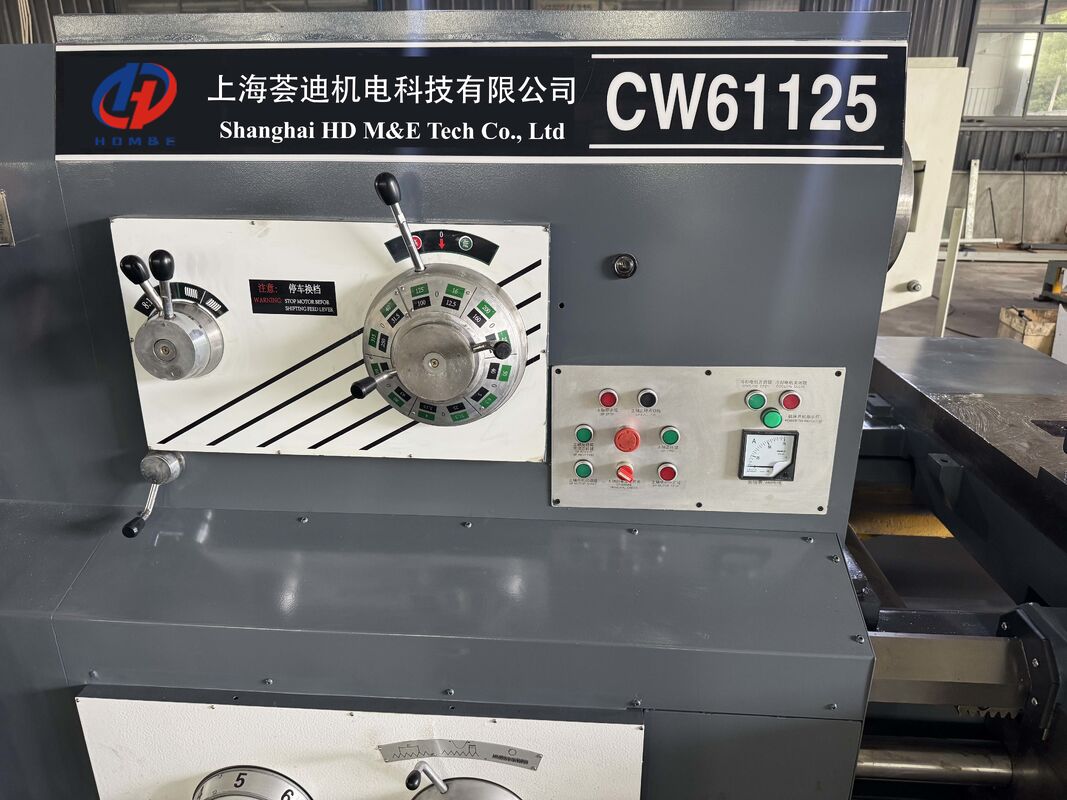

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 1

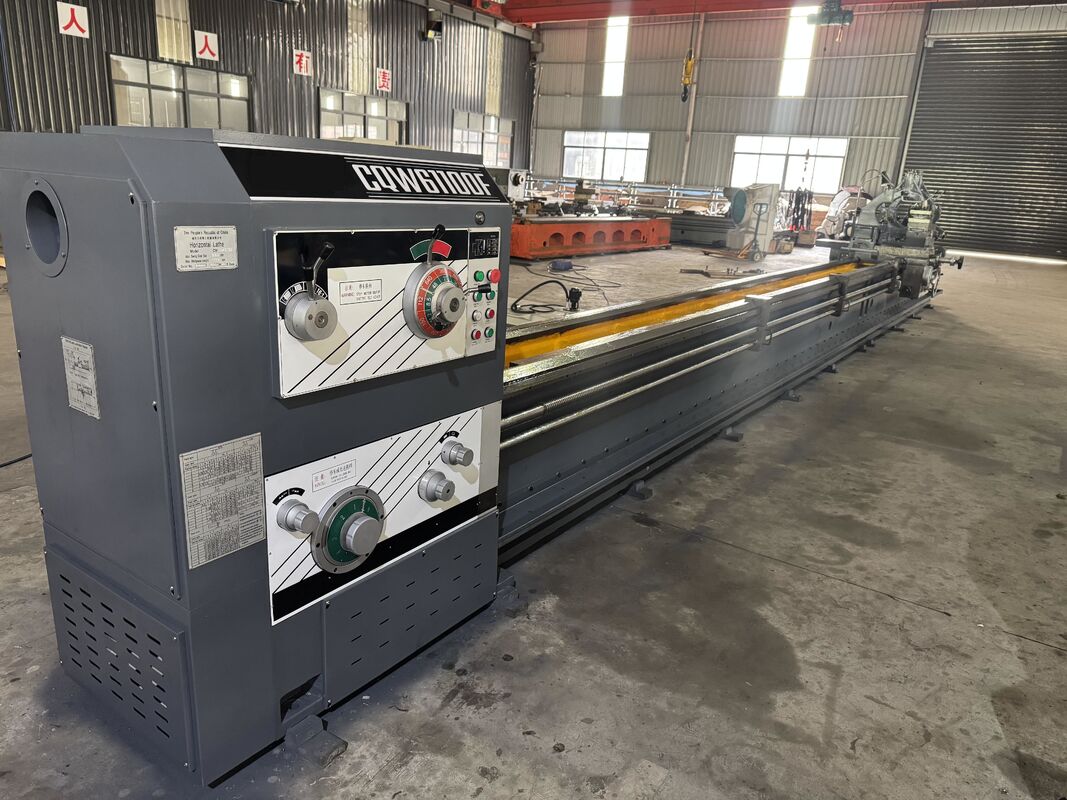

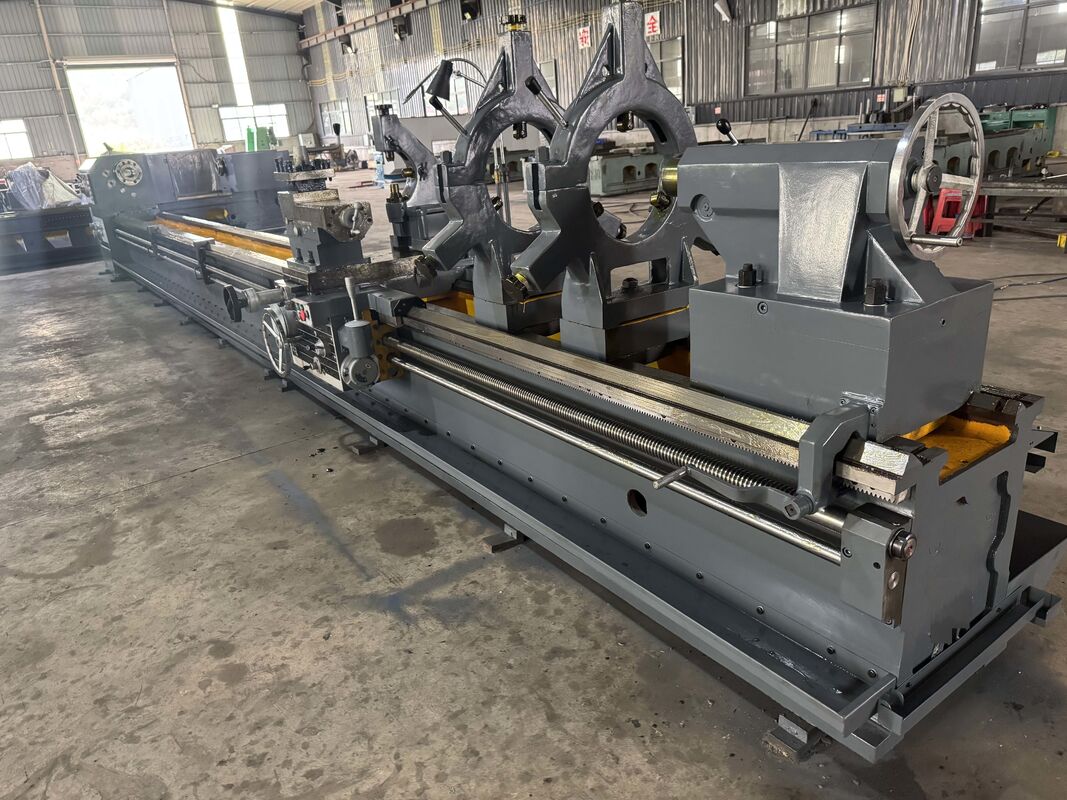

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 2Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 3

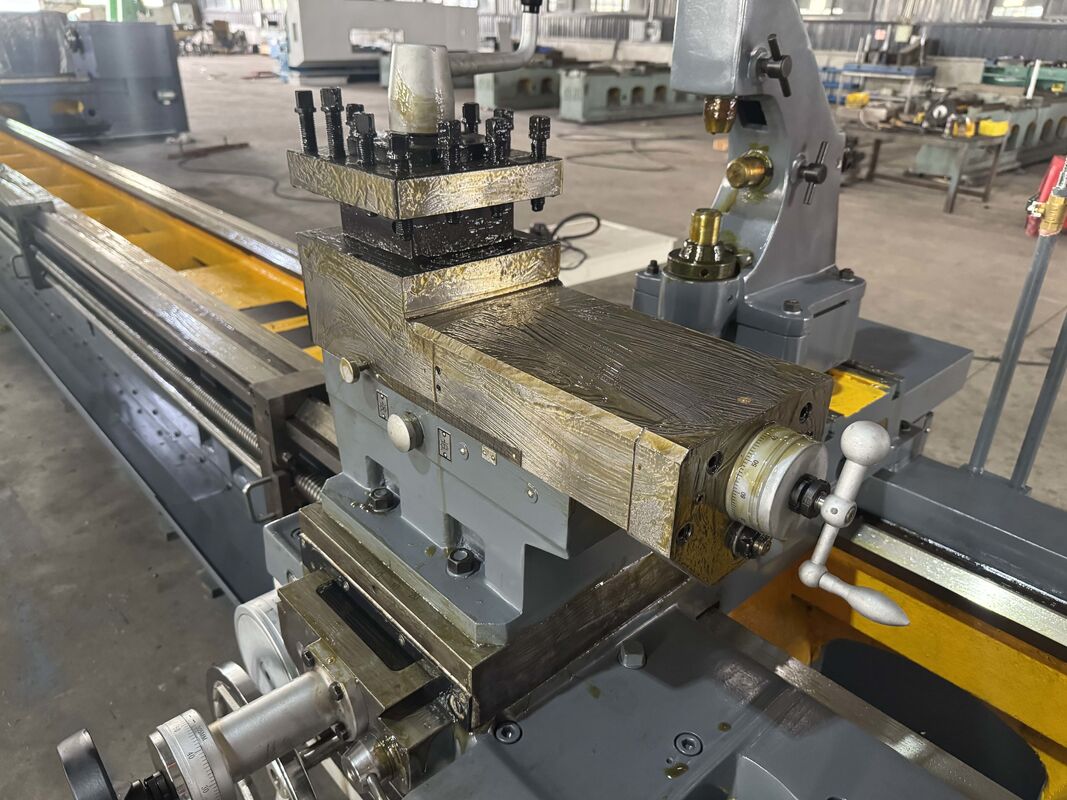

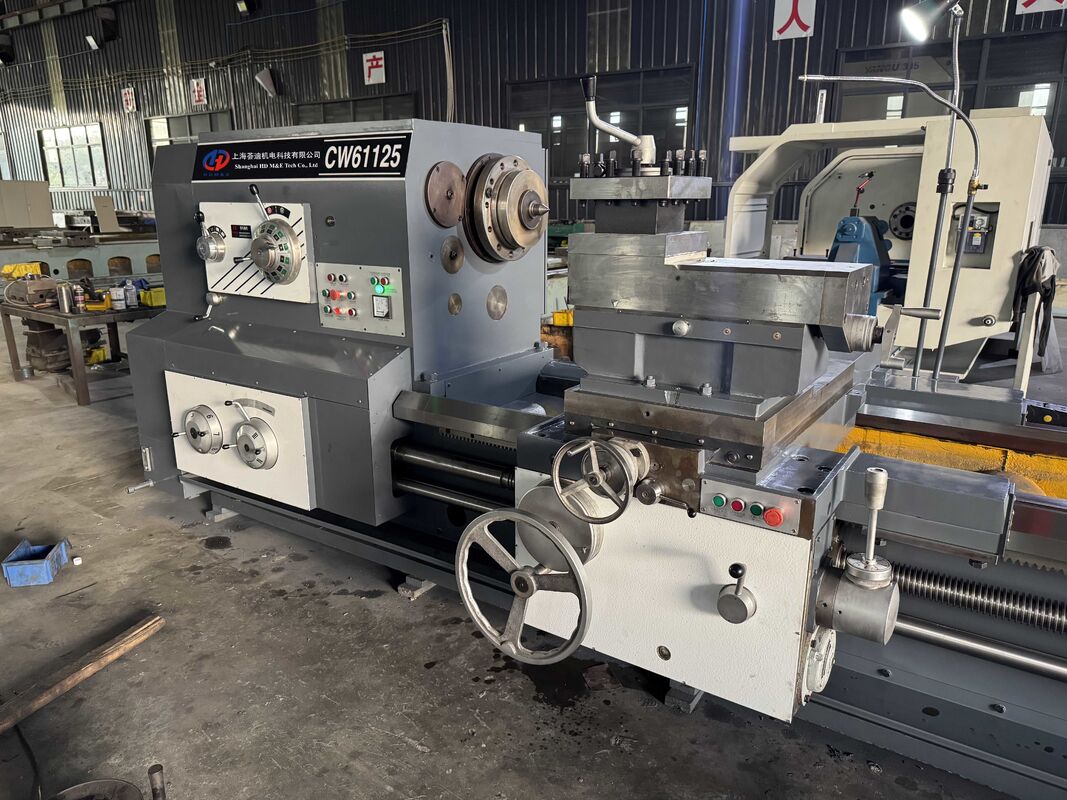

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 4Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 5

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 6Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 7

Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 8Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 9

Productparameters:

Project
Hoofdparameter
Eenheid
CW61160



Plus werkventilator rondom
Max. zwaai over bed
mm
1600
Max. zwaai over slede
mm
1250
Max. lengte van werkstuk
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. snijlengte
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Twee top max. gewichtsdragende capaciteiten
kg
10000(20000)




Spindel
Spindelboring
mm
130
Conusgat in spindel
mm
1:20(140 Metrisch)
Hoofdgatafmeting in spindel
ISO
A2-15
Diameter van de voorste lagerpositie van de spindel
mm
220
Aantal soorten spindelrotatie en rotatiesnelheid
tpm
21 soorten
3.15-315
Aantal spindelomkeringen en rotatiesnelheid
tpm
21 soorten
5-400
Vermogen van hoofdmotor
kw
22(30)
Handmatige klauwplaatdiameter
mm
1000


Bedstructuur
Breedte van bed
mm
970
Bedstructuur
mm
Gehele vloerbedframe
Laterale aanvoer
mm
730
Verticale aanvoer
mm
1000-15000
Snelle horizontale/verticale beweging
m/min
4/8







Voer in om te ventileren
Longitudinale aanvoer 64 soorten
mm/(in/r)
0.1~12
Dwarsaanvoer 64 soorten
mm/(in/r)
0.05~6
64 aanvoersnelheden op de bovenste gereedschapdrager
mm/(in/r)
0.025-3
Metrische schroefdraad 56 soorten
mm
1~240
Whitworth-schroefdraad 56 soorten
tpi
30-1/4
Moduulschroefdraad 53 soorten
mm
0.5~60
Diametrale schroefdraad 24 soorten
D.P.
60-0.5
De verhouding van de aanvoersnelheid van de bovenste gereedschapdrager tot de longitudinale aanvoersnelheid
mm
1/4
Spoed van de machine
mm
12
Snel motorvermogen
kw
1.5


Tegenkop
Diameter van de losse kop huls
mm
200(260)
Losse kop huls travel
mm
300
Losse kop huls conusgat
mm
Morse 20
Top socker conus(metrisch)
metrisch
Nummer 6






Gereedschapdrager
Meshouder vorm
type
verticaal 4 station
Doorsnede afmetingen snijgereedschap
type
45×45
Rotatiehoek van de meshouder

±90°
Max. laterale verplaatsing van de onderste meshouder
mm
500
Max. laterale verplaatsing van de bovenste meshouder
mm
300
Snelle verticale/horizontale bewegingssnelheid van de gereedschapdrager
mm
3740/1870
Snelle bewegingssnelheid van kleine meshouder
mm/min
935
Koelpomp motorvermogen
mm/min
0.125



Inspectie items
Verwerkingsnauwkeurigheid
kw
IT6/IT7
Verwerkingsrondheid
niveau
0.008
Verwerking werkstuk cilindriciteit
mm
0.03/300
Verwerking werkstuk vlakheid
mm
0.033/500
Ruwheid
mm
Ra1.6
Spindel eindvlak
mm
0.008
Standaard accessoires van de machine: spindel en losse kop top huls: Φ1000 vierklauwplaat: Afstelblok; Ankerbout; Koel de watertank.
Opmerking: 3000 mm en hoger 3000 mm met 50-600 mm middenframe; Φ50-250 mm gereedschapdrager

Optionele accessoires:Φ1250 vierklauwplaat: Φ250-800 mm middenframe

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterverwerking van elke machine
5. 72 uur proefdraaien voor levering

Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ Hightech fabrikant met onderzoeks- en ontwerpmogelijkheden
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerp principe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:
Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 10
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Hoge stijfheid zware draaibank Max. draaidiameter over bed 1600mm CW61160 Metalen horizontale draaibank 11

FAQ:

V1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We zullen een vervanging leveren voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om te gaan met visa en installatievoorbereidingen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
