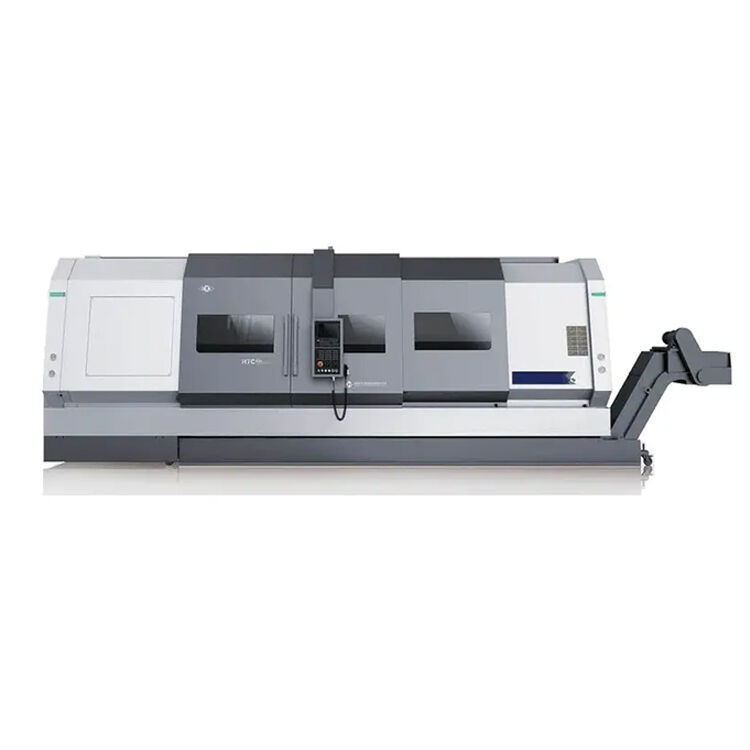

SMTCL HTC63H Fanuc Double Guide Rails High Precision Slant Bed CNC draaibank

Merknaam: SYMG SMTCL
Modelnummer: HTC63H
Plaats van herkomst: China
Certificering: ISO certification
Minimale bestelhoeveelheid: 1 set
Prijs: Onderhandelbaar
Leveringscapaciteit: 45 reeksen per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Productnaam: HTC63H Maximale doorsnede:: 630/800 mm
Maximale snijlengte:: 1000/1500/2000/3000mm Maximale diameter van de schommel over het bed:: ∅820
Maximale draaidiameter op de glijbaan:: ¥650 De diameter van het spindelgat:: 140 mm
Maximale doorsnede van de staaf:: 125 mm Spindel snelheidsbereik:: 35-1800 tpm
Standaardschokdiameter:: 18 &quot; Standaard type gereedschapsturf:: Horizontale servogereedschapswagen met 12 stations
Markeren

Hoge precisie

,

Dubbele geleidingsrails CNC draaibank

,

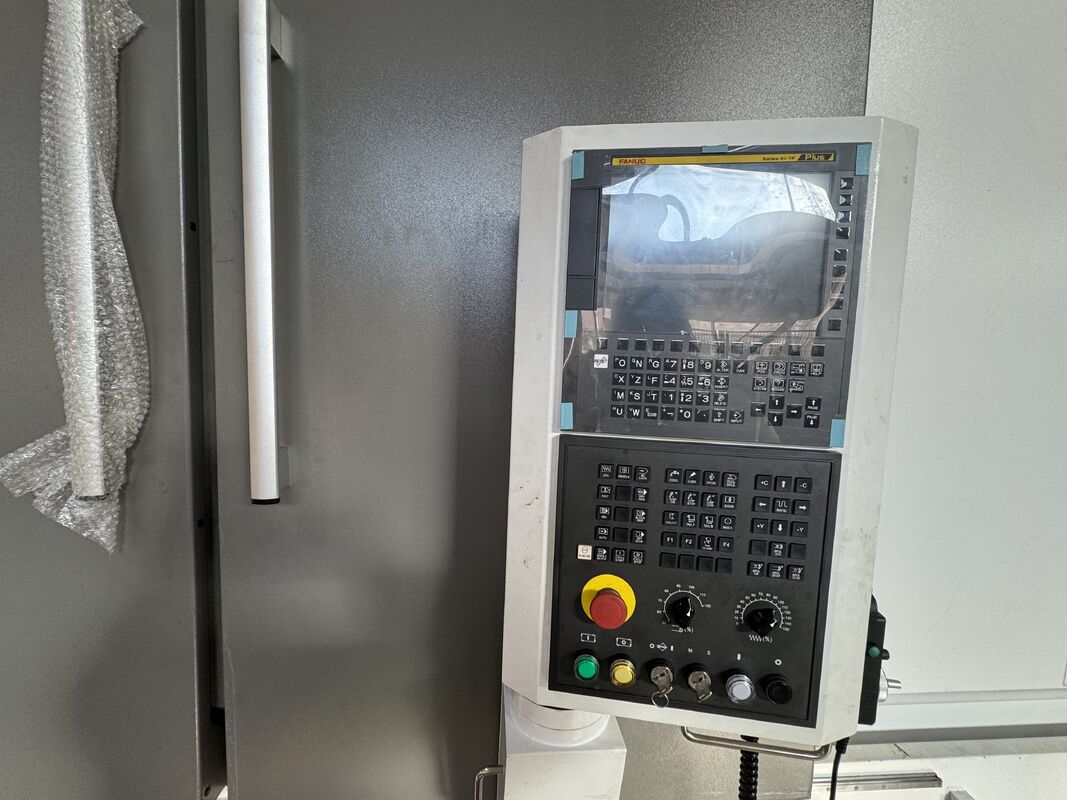

FANUC-controller

Productbeschrijving

SMTCL HTC63H Fanuc Double Guide Rails High Precision Slant Bed CNC draaibank 0

Productbeschrijving
SMTCL HTC63H Fanuc Dubbele Geleiderails Hoge Precisie Schuine Bed CNC Draaibank
De HTC63Q/H/S serie CNC horizontale draaibankzadel neemt een interne beugelstructuur met dubbele geleiderails aan, met een grote
spanwijdte en sterke stijfheid. De hele machine is stijver bij het bewerken van het binnenste gat. De spindel neemt
een twee-versnellingskop aan, die een hoge rotatiesnelheid en een groot snijkoppel heeft. Het kan effectief voldoen aan de
vraag naar het bewerken van onderdelen in de machinebouw, de auto-industrie, de metallurgie, de gieterij en andere industrieën.
Producteigenschappen
1, Hoge precisie
◆ Schroef en geleiderail met hoge precisie
◆ Spindellagers met hoge precisie
◆ Processtandaardkwantificering
◆ Grating lineaal met hoge precisie
2, Hoge efficiëntie
◆ Toepassing van systeemmodulaire code
◆ Complete functionele configuratie, die intelligente productie mogelijk maakt
◆ Zeer efficiënte servorevolver
◆ Hoogwaardige, zware snijspindel
3, Hoge stijfheid
◆ Hoogwaardige gietijzeren behuizing en andere belangrijke gietstukken
◆ Kop met lange overspanning
◆ Spindel met hoog vermogen en groot koppel
◆ Gereedschapwagen met hoge stijfheid
Productdetails


Schroeven en geleiderails met hoge precisie

Het maakt gebruik van hoogwaardige geïmporteerde C3-klasse schroeven en H-klasse geleiderails en wordt direct aangedreven door servomotoren om uitstekende bedrijfsnauwkeurigheid te bereiken


Cilindrische rollagers met hoge precisie

Het maakt gebruik van hoogwaardige geïmporteerde P4-klasse cilindrische rollagers en werkt samen met een spindel met hoge precisie om uitstekende rotatienauwkeurigheid te bereiken.


Hoge snelheid twee assen

De twee assen gebruiken geïmporteerde schroeven en gebruiken voorspantechnologie om een snelle en stabiele werking van de machine te garanderen

Complete functionele configuratie, die
intelligente productie mogelijk maakt
Verschillende moduleconfiguraties zoals vaste steun, sub-spindel, servo-losse kop en Y-as kunnen
optioneel zijn, afhankelijk van de verschillende werkstukvereisten. Het kan multi-sequentieverwerking van werkstukken realiseren en kan ook worden uitgerust met werkstukmeting, gereedschap
instelling, automatiseringsmodules, enz., om de werkefficiëntie te verbeteren.

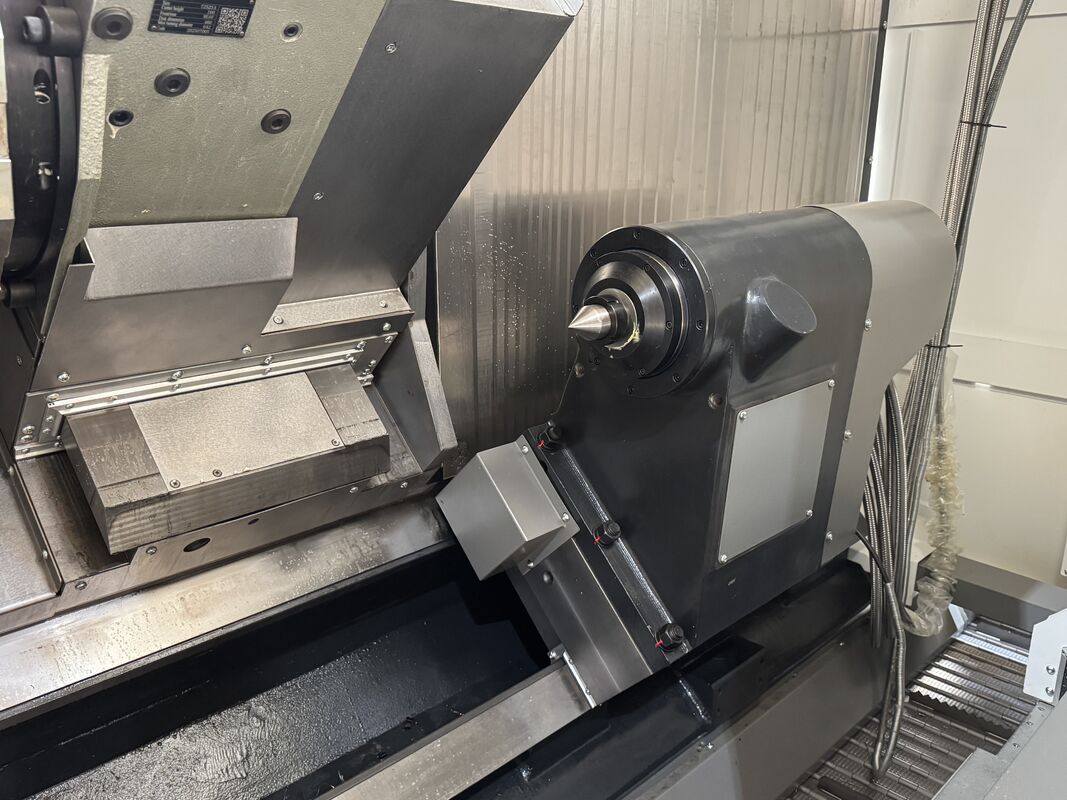

Kleine spindel losse kop
Het is uitgerust met een kleine spindelstructuur losse kop en intern geïnstalleerde conische rollagers
en hoekcontactkogellagers om de snijstijfheid van het losse kopeinde te verbeteren en het snij-effect van lange-as onderdelen te garanderen.

Bed met hoge stijfheid
Het bed is een 45° schuin bed, met een geoptimaliseerde en versterkte ribstructuur aan de binnenkant. Het is uit één stuk gegoten met hoogwaardige gietstukken en de gehele as neemt een harde railstructuur aan, die de dynamische stijfheid effectief verbetert. De verbinding tussen het bed en de kop wordt geschraapt en geslepen door een dubbel rustoppervlak, wat de snijstijfheid van de hele machine verder verbetert.

Productparameters
Items
Eenheden
HTC63Q
HTC63H
HTC63S
Max. snij-dia. (as/schijf)
mm
Φ630/Φ630
Φ630/Φ800
Φ630/Φ800
Maximale snijlengte
mm
1000/1500/2000/3000
1000/1500/2000/3000
1000/1500/2000/3000
Max. zwenk-dia. over bed
mm
Φ700
Φ820
Φ820
Max. zwenk-dia. over bed gap
mm
Φ600
Φ650
Φ650
Spindel
Spindelneusmodel
-
A2-11
A2-11
A2-15
Binnen-dia. voorlager
mm
Φ160
Φ160
Φ200
Spindelconus en gatgrootte

1:20;Φ150
1:20;Φ150
1:20;Φ150
Dia. van spindelgat Max.
mm
Φ104
Φ106
Φ140
Max. staaf-dia.
mm
Φ85
Φ88
Φ125
Standaard klauwplaat dia.
inch
12"
15"
18"
Spindelsnelheidsbereik
r/min
35-2000
35-2000
35-2000
Spindel max.koppel
Nm
1250
1900
3800
Spindelsnelheidsserie

Mechanische twee versnellingen
Mechanische twee versnellingen
Mechanische twee versnellingen
Hoofdmotor uitgangsvermogen continu/30 min.
kW
20/30
22/26
30/37
X/Z-as
X-as snelle traverse snelheid
mm
15
12
12
Z-as snelle traverse snelheid
mm
15
12
12
X-as verplaatsing
mm
320
430
430
Z-as verplaatsing
mm
1100/1600/2100/3100
1050/1550/2050/3050
1050/1550/2050/3050
Losse kop
Losse kop verplaatsing
mm
900/1400/1900/2900
850/1350/1850/2850
850/1350/1850/2850
Losse kop aandrijfmethode

Zadel slepen
Zadel slepen
Zadel slepen
Losse kop huls verplaatsing
mm
150
180
180
Losse kop huls dia.
mm
Φ160
Φ180
Φ180
Losse kop conusgatconus

Morse 5#
Morse 6#
Morse 6#
Gereedschapsrevolver
Gereedschapsrevolver vorm

12-station horizontale servo gereedschapwagen
12-station horizontale servo gereedschapwagen
12-station horizontale hydraulische gereedschapwagen
Centerhoogte
mm
160
160
160
Gereedschapsgrootte
mm
32×32
32×32
32×32
Indien gereedschap in de buurt kan worden gekozen
mm
ja
ja
ja
Maximale belastbaarheid
Schijfwerkstukken
kg
800
800/2000
1000
As-werkstukken
kg
1300
2000
3000
Overig
Afstand tussen spindelcentrum en vloer
mm
1085.5
1160
1160
Machinegewicht
kg
7000/8500/10000/12500
13000/16000/19000/22000
13000/16000/19000/22000

ONZE Service

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 controleprocessen voor de productie
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering

Waarom voor ons kiezen
 ◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf werd opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoopmedewerkers en ingenieurs voor directe service (24 uur online)
◆ Upgrades aan het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerp principe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie

Over ons

SMTCL HTC63H Fanuc Double Guide Rails High Precision Slant Bed CNC draaibank 1

Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaal bewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkranen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek

SMTCL HTC63H Fanuc Double Guide Rails High Precision Slant Bed CNC draaibank 2

FAQ
V1. Bent u een handelsbedrijf of een productiebedrijf?
Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in alle soorten machines, zoals CNC draaibanken, CNC freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om visa en installatievoorbereidingen te treffen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo betaling voor verzending. onherroepelijke letter of credit op zicht
