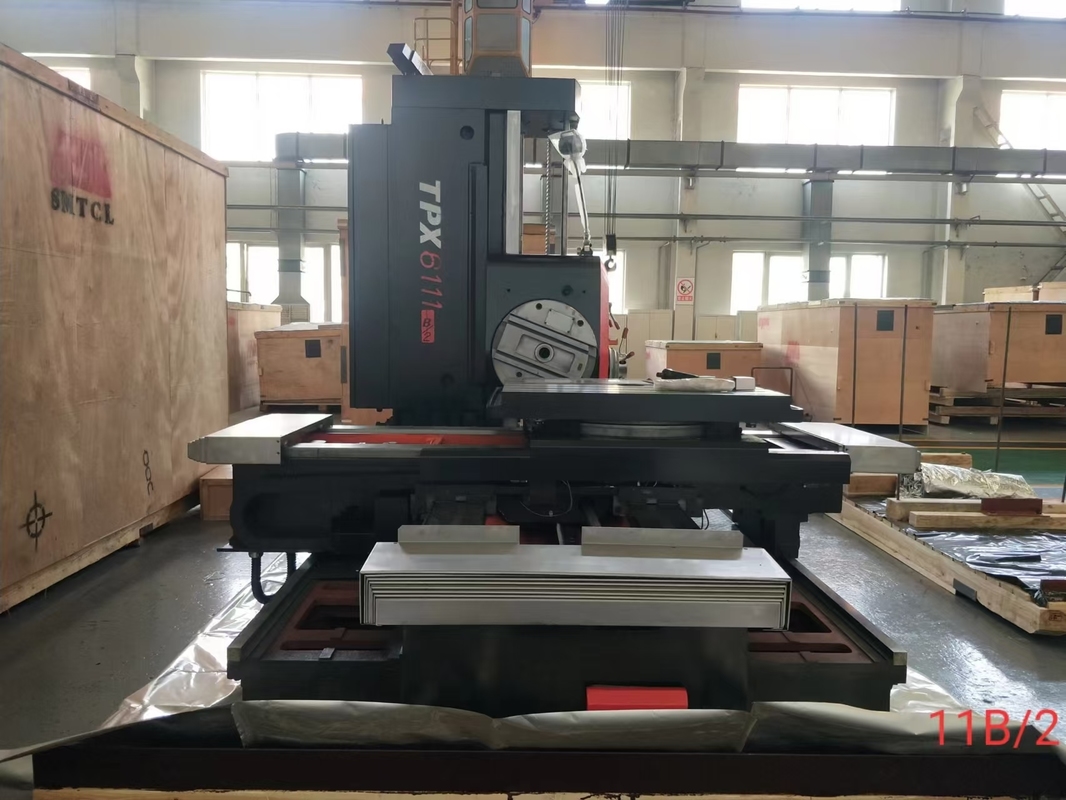

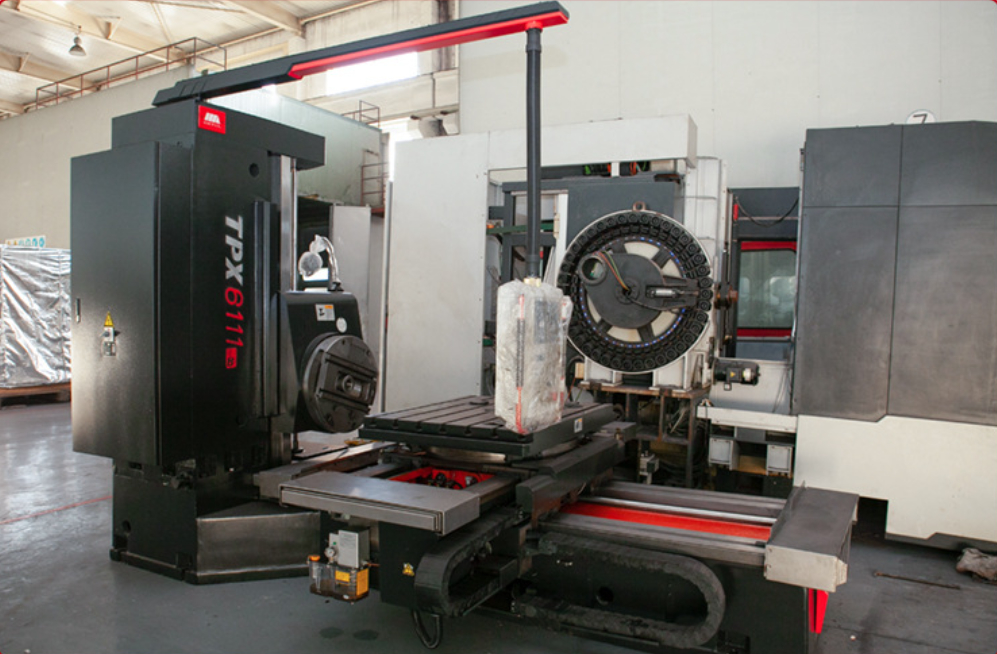

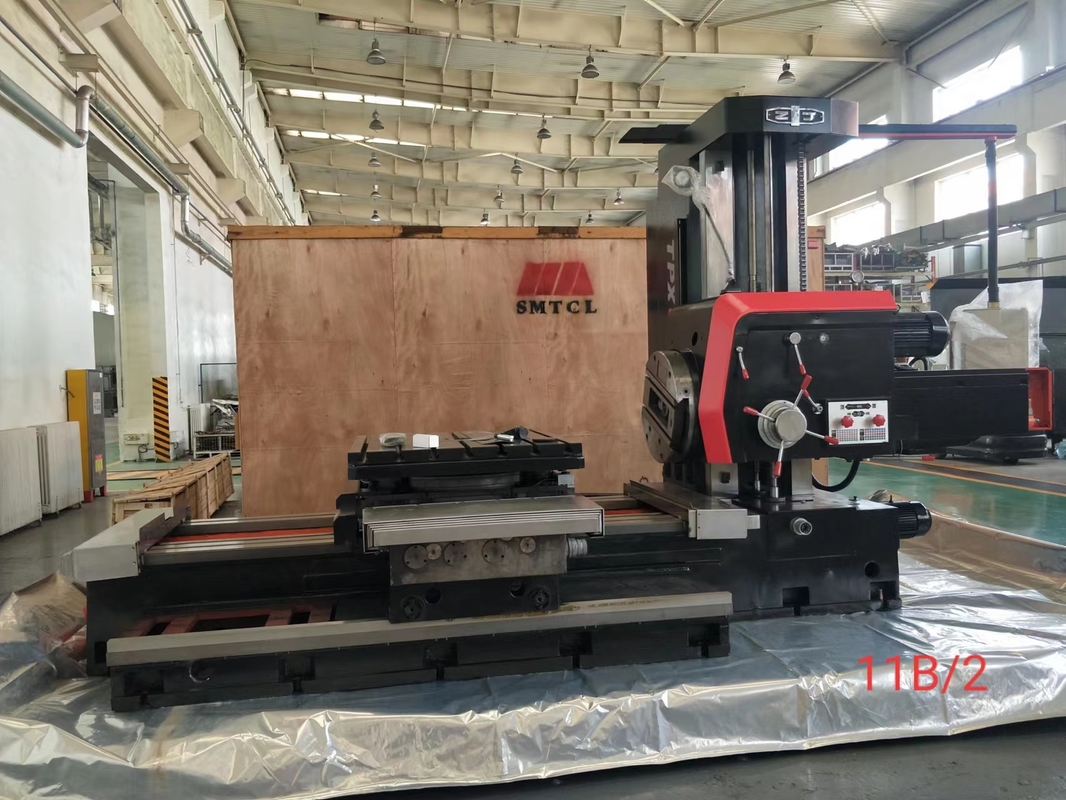

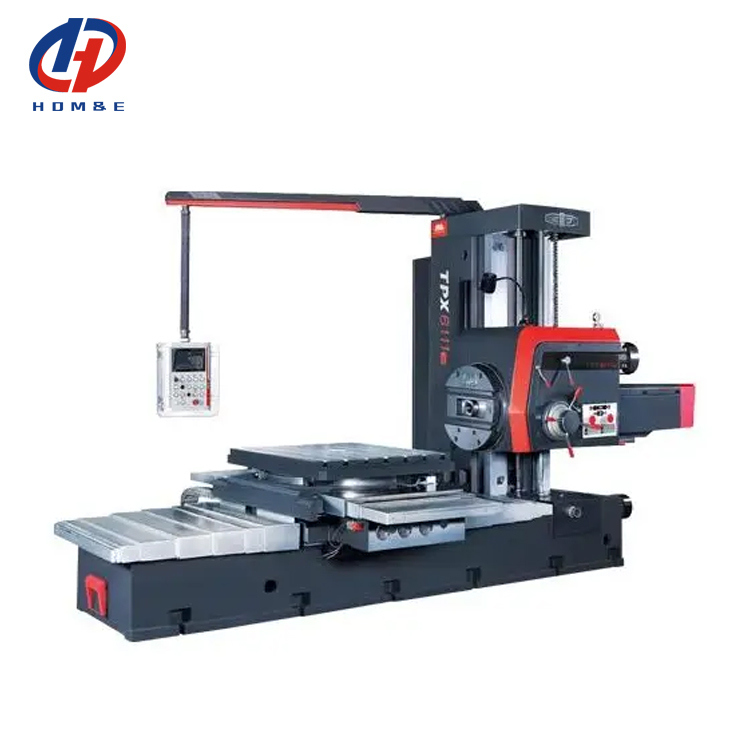

Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine

Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine

Shenyang TPX6111B horizontale boormachine

horizontale precisiefreesmachine

TPX6111B het Boring en Malenmachine

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

ISO CE

Modelnummer:

TPX6111B

Neem contact met ons op
Vraag een offerte
Productgegevens
Naam:
Horizontale boor- en freesmachine
Model:
TPX6111B
Werktabiel maat:
1100mmX960mm
Worktable Max.Load:
5000 kg
Max. asdiameter:
110 mm
Max.spindletorsie:
1225 N.m
Spilsnelheidsbereik:
8-1000 r/min
Motorvermogen:
7,5 kW
Het onder ogen zien van hoofddiameter:
600 mm
X/Y/Z-as verplaatsing:
900/900/1400mm
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Verpakking Details
Pakket geschikt voor overzees goederenvervoer over lange afstand
Levertijd
30-40 dagen
Betalingscondities
L/C, T/T, D/P, D/A, Western Union, MoneyGram
Levering vermogen
100 sets per jaar
Productbeschrijving

Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 0

Productbeschrijving
Shenyang Machine Tool TPX6111B | Precisie Horizontale Boor- en Freesmachine

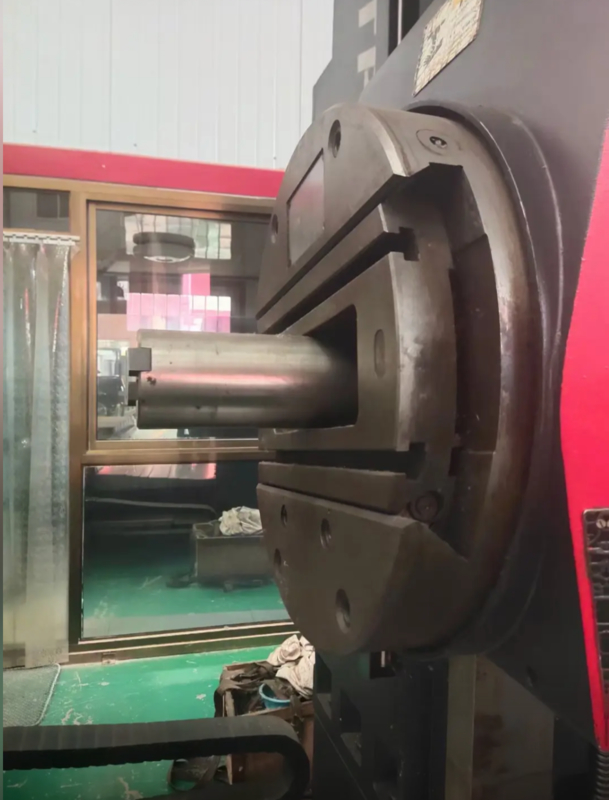

De TPX-serie horizontale frees- en boormachines zijn gebaseerd op een klassiek ontwerp, geschikt voor ruw en fijn boren, en in staat om grote en kistvormige componenten te frezen. Ze blinken uit in het boren van binnenboringen, cilindrisch draaien en groeven door radiale toevoer van de opspanplaat. Een 4x90 optisch positioneringsapparaat zorgt voor bewerkingsnauwkeurigheid bij het draaien van grote stukken. De precisie digitale uitleessystemen garanderen de nauwkeurigheid van coördinaten en lijning.
Producteigenschappen
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 1

Hoogwaardige Spindel

Het drielaagse mechanisme zorgt voor een hoge rotatienauwkeurigheid en de driepuntsondersteuning biedt een hoge stijfheid en nauwkeurigheid.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 2

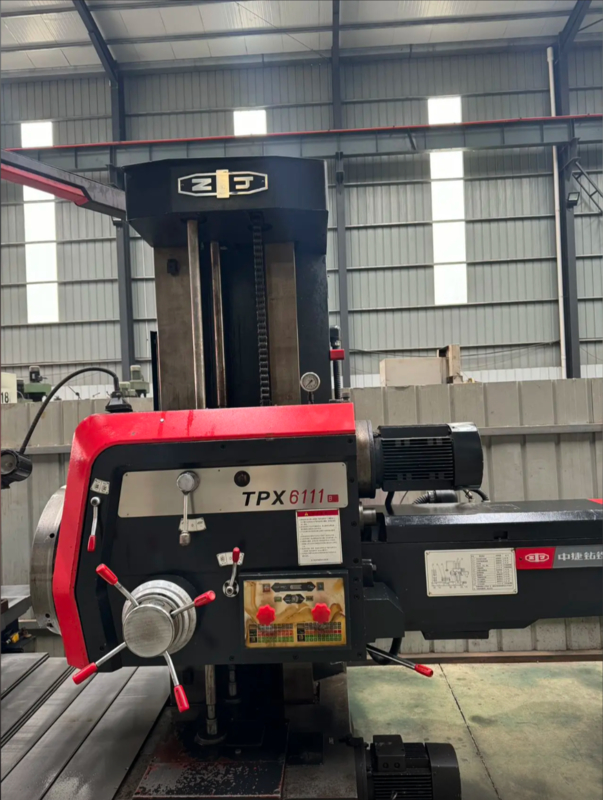

Gebruiksvriendelijke Indeling

Het hangende bedieningspaneel biedt flexibele en handige gecentraliseerde bediening. Hydraulische voorselectie regelt de snelheid en de aanvoersnelheid
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 3

Nauwkeurige & Stabiele Optische Richting

Het werktafels 4×90 optische positioneringsapparaat zorgt voor een hoge positioneringsnauwkeurigheid en een hoge precisie-omzetting.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 4

Elektro-hydraulische Vergrendeling

Alle bewegende componenten hebben elektro-hydraulische vergrendelingen. Slechts één component beweegt terwijl de andere automatisch worden vastgeklemd.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 5




Werkstukvoorbeeld:
Flens type component
Productdetails
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 6
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 7
BedOnze hoogwaardige gietstukken zijn voorzien van gepolijste en geharde geleidingen. De gietstukken zijn intern versterkt om de stijfheid en stabiliteit te maximaliseren.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 8
BedieningspaneelVerkrijgbaar in hangende of zwenkarmopstellingen, het bedieningspaneel is gemakkelijk te gebruiken en vermindert de vermoeidheid van de operator.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 9
Intern OntwerpEenvoudig te installeren, stabiel en nauwkeurig met een volledig gesloten structuur om de indringing van olie, koelvloeistof en spanen te voorkomen.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 10
BesturingssysteemPLC
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 11
KolomGemaakt van hoogwaardige gietstukken met geslepen en geharde geleidingen, het geoptimaliseerde structurele ontwerp ondersteunt gemakkelijk de montage
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 12
Beschermende BehuizingGelaste hoogwaardige stalen platen vormen een uitstekende beschermkap.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 13
Hydraulisch SysteemDruk aangepast via een overdrukventiel. Variabele snelheid bereikt via een roterende klep.
Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 14
HoofdstukDe primaire snelheid wordt geregeld via schakelaars op de kop zelf, een verscheidenheid aan rotatiesnelheden is mogelijk
Productparameters
Item
Eenheid
TPX6111B
TPX6111B/2
TPX6111B/3




Spindel
Diameter
mm
φ110
φ110
φ110
Conus

Morse No6
(ISO7:24No50)
Morse No6(ISO7:24No50)
Morse No6(ISO7:24No50)
Max. koppel
N.m
1225
1225
1225
Max. axiale stuwkracht
N
12250
12250
12250
Snelheidsinstellingen

22
22
22
Snelheidsbereik
tpm
8-1000
8-1000
8-1000
Vermogen hoofdmotor
kW
7.5
7.5
7.5

Opspanplaat
Max. koppel
N.m
1960
1960
1960
Diameter
mm
Φ600
Φ600
Φ600
Snelheidsbereik
tpm
4-200
4-200
4-200
Snelheidsinstellingen

18
18
18


Werktafel
Afmetingen
mm
1100×960
1100×960
1250×110
Max. belasting
kg
5000
5000
5000
T-sleuf grootte
mm
22
22
22
T-sleuf aantal

7
7
7






Bewerkingsbereik
X-as max. verplaatsing
mm
900
1250
1600
Y-as max. verplaatsing
mm
900
900
1200
Z-as max. verplaatsing
mm
1400
1400
1400
W-as max. verplaatsing (spindel)
mm
600
600
600
U-as max. verplaatsing (opsnpanplaat glijbaan)
mm
180
180
180
B-as rotatiehoek
°
360
360
360
Min. afstand tussen spindel middellijn en werktafel
mm
0
0
0


Voeding
Snelle verplaatsing
mm/min
X/Y/Z/W:2500
X/Y/Z/W:2500
X/Y/Z/W:2500
Voedingsbereik van as voor elke spindelomwenteling
mm/rev
0.04-6/0.01-1.88
(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)


Nauwkeurigheid
Lineaire meetuitleesnauwkeurigheid (X/Y/Z-as)
mm
0.005
0.005
0.005
Lineaire meetuitleesnauwkeurigheid (B-as)
°
0.001
0.001
0.001

Algemene specificaties
Afmetingen (L×B×H)
mm
4910x2454
x2750
4910x2870
x2750
5028x2870
x2750
Machinegewicht
kg
11500
13000
14000
Standaard configuratie:
1,Morse No. 6 spindelconusgat
2,X/Y-as digitale uitlezing
3,Opspanplaat
Selectieve configuratie:
1,7:24 No. 50 Spindel (JT50)
2,7:24 No. 50 Spindel (BT50)
3,Z-as digitale uitlezing
4,B-as digitale uitlezing
5,achterkolom
