Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
<
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
Kwaliteit SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts fabriek
>

SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts

Merknaam: SMTCL
Modelnummer: HTC40S
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 sets per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam: SMTCL Modelnummer: HTC40S
Cnc of niet: CNC Sleutelwoord: horizontale cnc-draaien
Max.Cutting Lengte: 1500 mm Max. Scherpe Dia.: 500 mm
Max. Zwemmen over het bed.: 600 mm X Axis Travel: 270 mm
Z Axis Travel: 1628 mm Spilsnelheid: 4000 r/min
Markeren

Autolagers en technische onderdelen

,

CNC-draaibank met hoge stijfheid

,

hoge precisie en hoge efficiëntie

Productbeschrijving

SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 0

Productbeschrijving:

SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts
HTC40S CNC draaibankheeft unieke voordelen in het ontwerp van de geharde geleidingswand: de geharde geleidingswand is onderworpen aan speciale verwerkingstechnieken en heeft een zeer sterke stijfheid,met een diameter van niet meer dan 30 mm,.
Tijdens krachtige bewerkingsprocessen heeft het een uitstekende stabiliteit, waardoor de bewerkingsnauwkeurigheid onveranderd blijft.Het hoogprecieze geharde geleidingssysteem maakt het werktuig in staat om bij het werken nauwkeurige bewegingsbanen te hebbenOf het nu gaat om de verwerking van as- of schijfonderdelen,het kan uitstekende prestaties aantonen en is op grote schaal toepasbaar op de mechanische verwerkingsvelden met hoge eisen aan precisie en stabiliteit.

Productkenmerken

1,Hoge precisie
◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆ kwantificatie van procesnormen
◆ Hoogpressieve roosterregelaar
2Hoog rendement
Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoor intelligente productie mogelijk is
◆ Hoog-efficiënte servo toren
◆ Hoogwaardige, zware snijspindel
3Hoge stijfheid

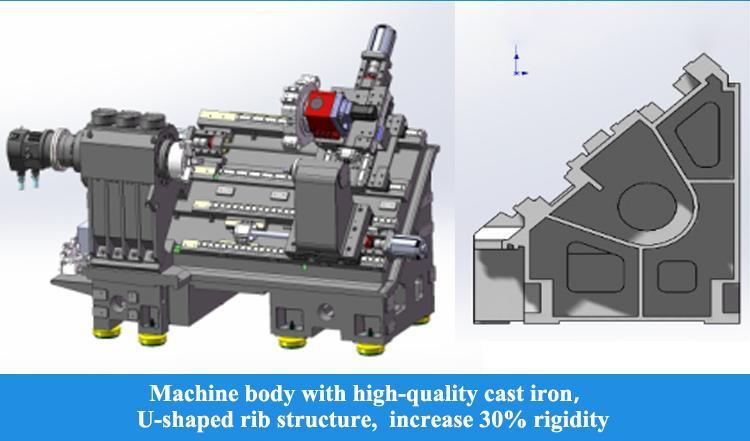

◆ Hoogwaardig gietijzeren bed, enz.
◆ Sleutelstukken: bedkist met lange spanning
◆ Hoog vermogen en hoog koppel spindel
◆ Gereedschapstorent met hoge stijfheid

Productgegevens:

SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 1
Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.


SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 2

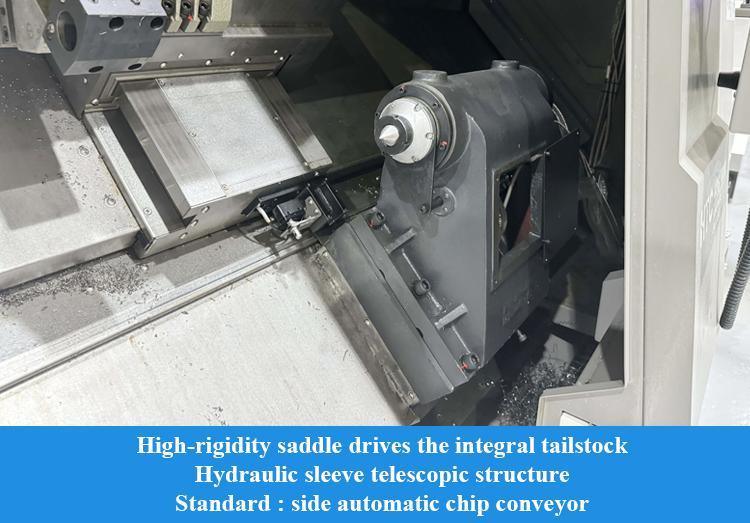

Split Servo Tailstock
De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 3
Dubbele vaste voorgespannen constructie
De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 4
Y-asconfiguratie
Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 5
Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 6
Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in een boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 7

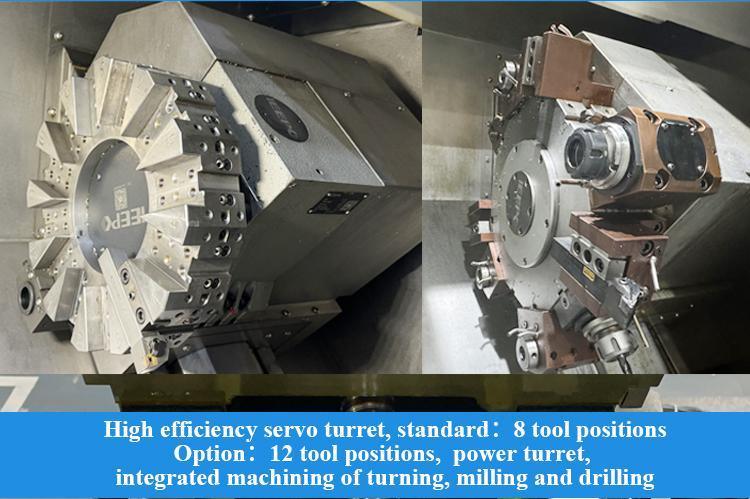

Efficiënte servo-aangedreven torent
Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 8
Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 9
Vermogen om met een aangedreven gereedschap te frezen
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling

SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 10

Productparameters:
Artikel 2
Eenheden
HTC40S/500
HTC40S/1000
HTC40S/1500
Max. Ik snijd hem.
mm
Φ380
Φ380
Φ500
Maximale snijlengte
mm
500
1000
1500
Max. Swing dia. Over het bed
mm
Φ560
Φ560
Φ600
Max. Swing dia. Over bed gap
mm
Φ400
Φ400
Φ400
Spindel
Spindel neusmodel
-
A2-8
A2-8
A2-8
Voorlager binnendia.
mm
120
120
120
Spindelconiciteit en gatgrootte

1:20;Φ90
1:20;Φ90
1:20;Φ90
Dia. van spindelgat Max.
mm
Φ80
Φ80
Φ80
Max, bar dia.
mm
Φ65
Φ65
Φ65
Standaard Chuck Dia.
Inch
10"
10"
10"
Spindelversnellingsbereik
r/min
4000
4000
3500
Spindel max.koppel
N.m.
180 ((769 r/min)
180 ((769 r/min)
229 ((592 r/min)
Nominaal spindelkoppel
N.m.
300 ((576 r/min)
300 ((576 r/min)
377 ((443 r/min)
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
15/18.5
15/18.5
15/18.5
X/Z-as
X-as snelle snelheid
mm
20
20
20
Z-as snelle snelheid
mm
20
20
20
Vervoer op de X-as
mm
200
200
270
Z-asvervoer
mm
560
1025
1628
Tailstock
Reizen van staartbestanden
mm
350
770
1628
Metode voor het aandrijven van de staart

Saddelstrek
Saddelstrek
Saddelstrek
Reizen met staartstok
mm
100
100
100
De staart van de mouw.
mm
Φ100
Φ100
Φ100
Tailstockconic gatconic

MT- 4
MT- 4
MT- 4
Gereedschapstorent
Vorm van het gereedschapstorent

8 stations horizontale servo toren
8 stations horizontale servo toren
8 stations horizontale servo toren
Centrumhoogte
mm
100
100
100
Herpositioneringsnauwkeurigheid van de transpositie van de gereedschapsholder
- Ik ben er.
± 16
± 16
± 16
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
- Ja, dat klopt.
- Ja, dat klopt.
Andere
Afstand tussen spindelcentrum en vloer
mm
1015
1015
1022
Gewicht van de machine
kg
4300
5000
6500
Totaal vermogen van de stroomvoorziening
KVA
42
42
45
Algemene afmetingen ((LxWxH)
mm
2870×1890×1900
3750×1890×1900
4600×2050×1960
Standaardconfiguratie:
1,FANUC-0i-TF Plus (5) systeem (H/S-serie)
2,GSK988TA-systeem (Q-serie)
3,Sleeve-type spindel
4"Hole chuck oliecilinder"
5Servo-gereedschapswagen met 8 stations
Optioneel:
1,Siemens-systeem
2,Toolinstellingmeter
3Servo-gereedschapswagen met 12 stations
4"Maatwerkstukmeting"
5"Machine-gereedschapswagen"
6Olie mist verzamelaar
7Achterste chipverwijder
8"Detectie van schade aan gereedschappen"
9Pneumatische deur
Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 11
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts 12

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.



Producthoogtepunten

Productbeschrijving: SMTCL HTC40S High Rigidity Hard Rail CNC draaibank voor Automotive Bearing & Engineering Parts HTC40S CNC draaibankheeft unieke voordelen in het ontwerp van de geharde geleidingswand: de geharde geleidingswand is onderworpen aan speciale verwerkingstechnieken en heeft een zeer ...
