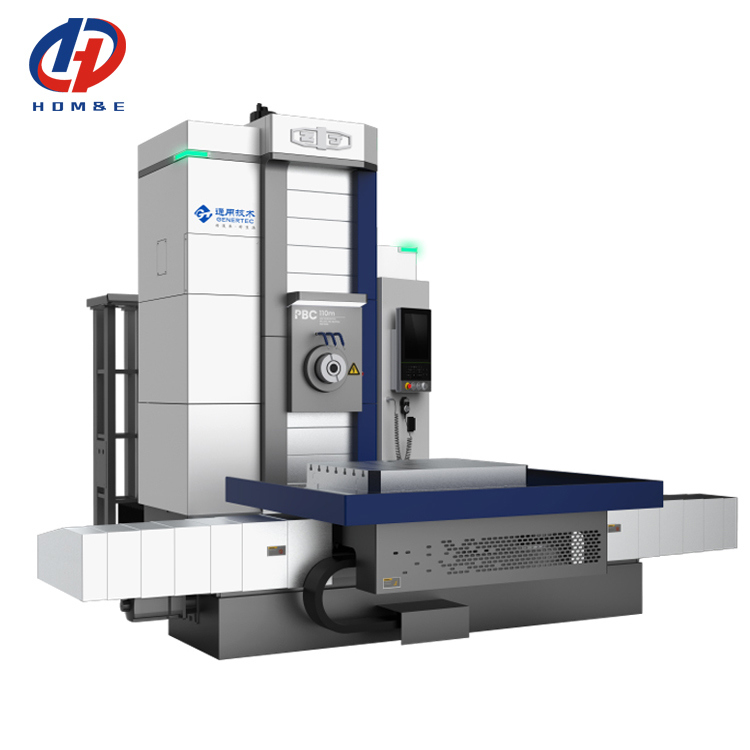

SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine

SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine

Hoogstijfheid

Zwaar snijden

SMTCL

Plaats van herkomst:

CHINA

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

TK6513

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
TK6513
CNC of niet:
CNC
Sleutelwoord:
Horizontale CNC-freesmachine
Spindelsnelheid:
10 tot 2000 r/min
Werkbankafmeting:
1400×1600 mm
Maximale belasting van de werkbank:
10 t
Transversale verplaatsing X van de werkbank:
2000/3000/3500/4000 mm
Verticale beweging Y van het hoofdstuk:
1600/2000/2500/3000 mm
LangetermijnverkeerZ van de kolom:
1600/2000 mm
Vervoer W van de spindel:
800 mm
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 sets per maand
Productbeschrijving

SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine 0

Productbeschrijving:

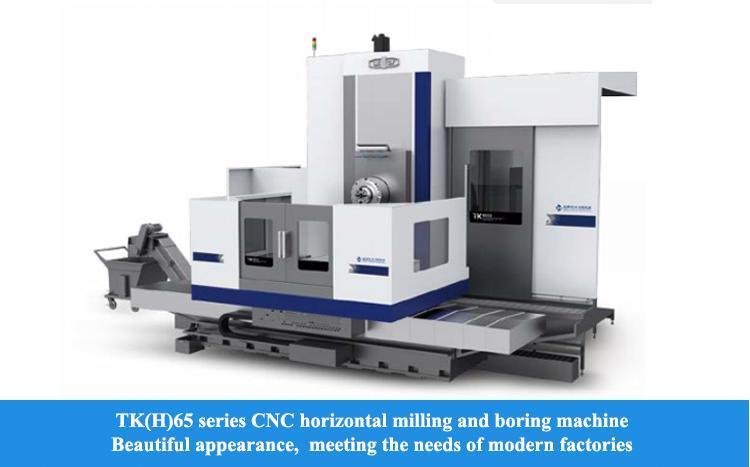

SMTCL TK6513 Zware snijmachine met hoge stijfheid CNC horizontale frees- en boormachine
Hoogste stijfheid CNC horizontale frees- en boormachine kan voldoen aan de zware snijvraag, en wordt veel gebruikt in algemene machines, machinebouw, mijnbouw,elektrische energie en andere industrieën.
Structurele kenmerken:De werktuigmachine is in een structuur van T-vormige lay-out en een enkele kolom zijde hangende doos
Basisonderdelen:Gegooid met hoogwaardig gietijzermateriaal en harssandproces, met uitstekende stabiliteit en schokbestendigheid
SpindelgroepDe spindel wordt aangedreven door een precieze verstelgroep, met een soepele werking en een hoge nauwkeurigheid

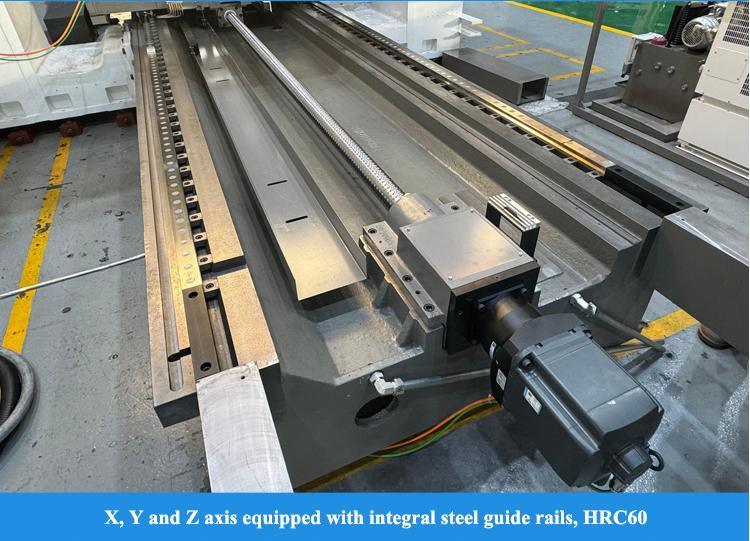

Gidsrail:X-as, Y-as en Z-as zijn uitgerust met de geïntegreerde stalen geleidingsrail om te voldoen aan de starre vraag van zwaar snijden
Rijden:De X-as en de Z-as nemen de servomotor aan om de kogelschroef via de reductieversnellingsbak aan te drijven, de Y-as neemt de servomotor aan om de kogelschroef rechtstreeks aan te drijven,en de B-as is de klassieke dubbele worm rat & worm structuur

Productkenmerken:

1Spindeldiameter 130 mm, koppel 3200Nm, krachtig snijwerk voor grote werkstukken
2Werktafel met een laadvermogen van 10 ton, 4 meter in de X-as, geschikt voor het bewerken van zware onderdelen
3. Siemens 828D-systeem met volledige gesloten-lusbesturing, positioneringsnauwkeurigheid tot 0,018 mm
4Automatische gereedschapsschakeling + automatische telescopische spindel, slechts 8 seconden per gereedschapsschakeling, efficiëntie met 30% verhogen
5Geïntegreerde gietijder + geharde geleiding, nauwkeurigheidsdemping ≤ 5% na 1000 uur continue werking

Productgegevens:

SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine 1

Productparameters:
Het is...
Eenheid
TK(H) 6513
TK ((H) P 6513

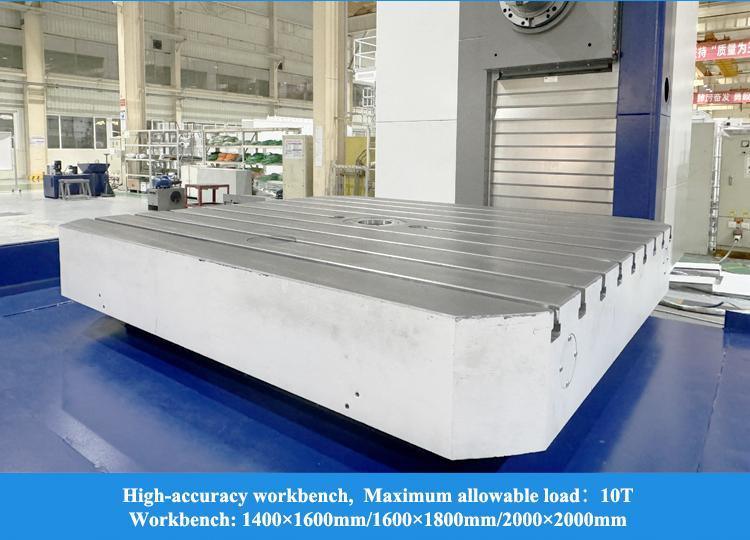

Afmetingen van de werkbank
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Maximale belasting van de werkbank
T
10

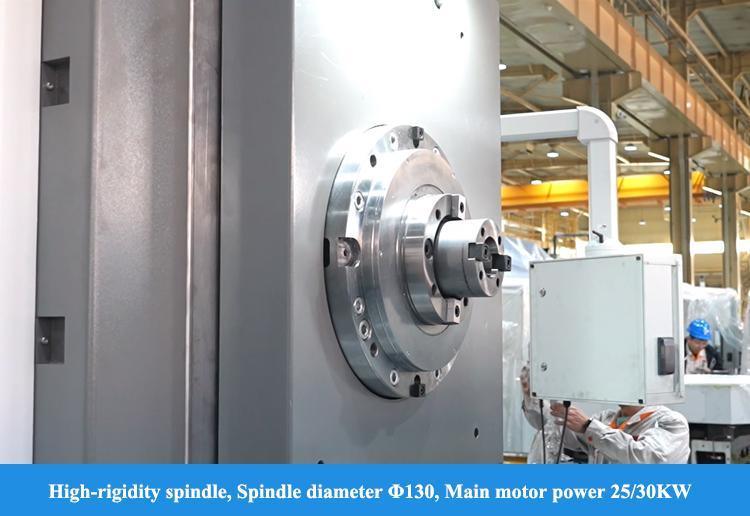

Spindeldiameter
mm
φ130
Gezichtshoofddiameter
mm
-
φ730
Specificatie van de werktuigstaaf

JT50/BT50
Spindel snelheid
r/min
10-2000
Vermogen van de hoofdmotor
kW
25/30
Maximaal koppel van de spindel
Nm
2500/3000
Transversale verplaatsing X van de werkbank
mm
2000/3000/4000
Verticale beweging Y van het hoofdstuk
mm
1600/2000 ; 2500/3000
Langetermijnverkeer Z van de kolom
mm
1600/2000
Vervoer W van de spindel
mm
800
Voertuig U van het naar voren gericht hoofdglijblok
mm
-
200
Voedingssnelheid
X, Y, Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B.
r/min
0-1.
Snelle snelheid
X, Y, Z
m/min
10
W
m/min
3
U
m/min
-
3
B.
r/min
1
Positioneringsnauwkeurigheid
X, Y, Z
mm
X/Y:0.018/0.015 (grillaschaal)
Z:0.018/0.015 (grillaschaal)
W
mm
0.016
U
mm
-
0.032
B.
""
8, 4×90°;6
Repositioneringsnauwkeurigheid
X, Y, Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B.
""
6

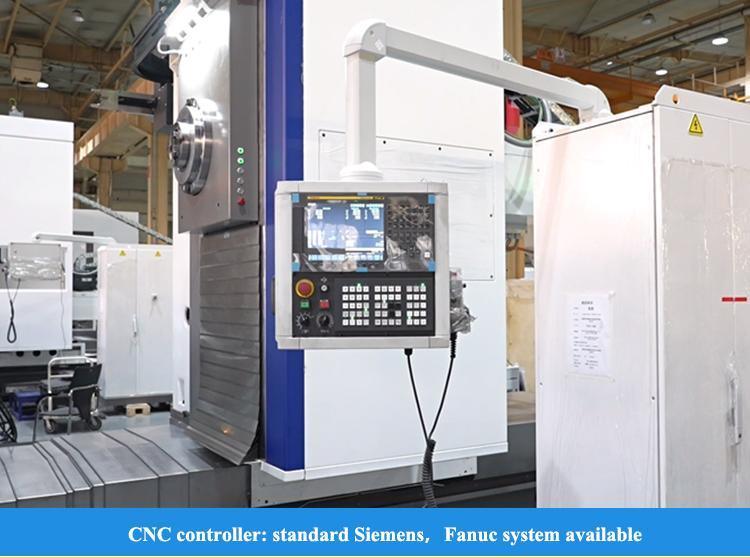

CNC-systeem


SIEMENS 828D
Standaardconfiguratie:
SIEMENS 828D
Spindelblaasfunctie
Bescherming van het geleidingsspoor
Vervaardiging uit produkten van de categorieën 8521 en 8528
Koeling en afsplintering
Geïmporteerde kogelschroeven
Bescherming van de exploitant
Gecentraliseerde smeerwerking
cirkelvormige optische rooster met B-as
Waterpistool/luchtpistool Hoofdstuk olie koeler
Waterbak voor werkbanken
met een breedte van niet meer dan 50 mm
Geïmporteerde spindellagers
Y-richting pantserbescherming
Verlichting
Optioneel:

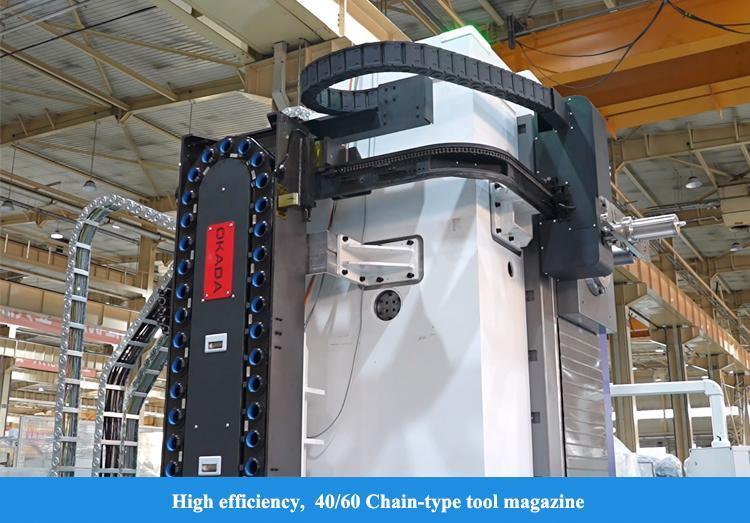

40/60 gereedschapsmagazin
Olieverkoeler voor pompstations
FANUC0I/31I systeem
andere, met een gewicht van niet meer dan 50 kg
Adaptieve besturing
Bescherming van de werkbank
Het detecteren van afwijkingen van de werktuigbelasting
X/Y/Z-as roosterregelaar
Energiebesparingspakket
Interne koeling van de spindel
SIEMENS één

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine 2
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL Hoogstijve Horizontale Frees- en Boormachine TK6513 CNC Boormachine 3

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
