SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine

Hoge nauwkeurigheid

windenergie energie algemene machines en andere industrieën

SMTCL

Plaats van herkomst:

CHINA

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

T-force

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Productnaam:
Hoog efficiënte CNC -vloermalen en saaie machine
Product:
T-force
Spindeldiameter:
160/200/260
Freesasdiameter:
260/320/400
Specificatie:
JT50/BT50
X-as:
6000 (toename per 2000)
Y-as:
3000/4000
Z-as:
1200
W-as:
1200
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 sets per maand
Productbeschrijving

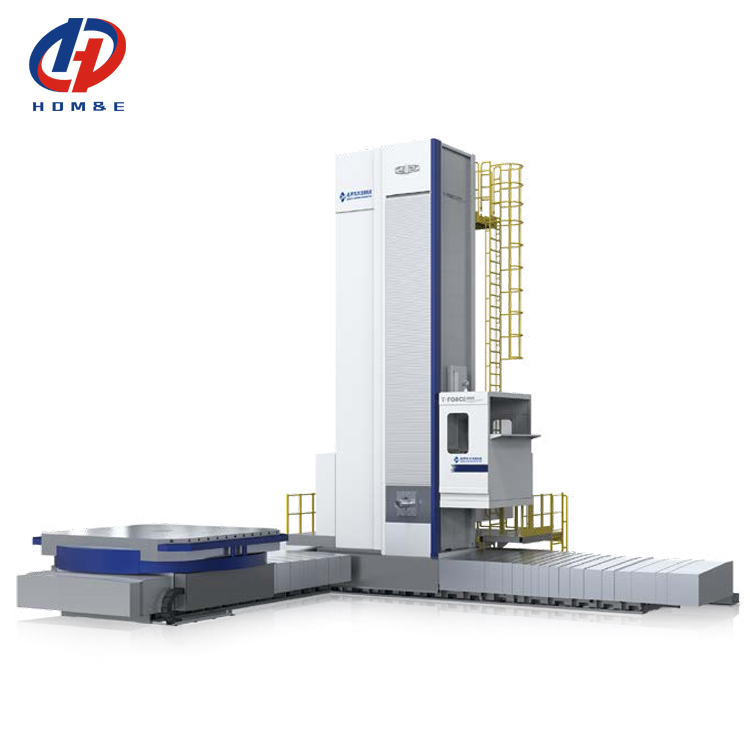

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 0

Productbeschrijving:

SMTCL T-Force windenergie-industrieën Hoge precisie CNC Vloerfrees- en Boormachine
Type met hoge precisie met hoge nauwkeurigheid van de hele machine, het is geschikt voor het bewerken van grote precisie
onderdelen, en het wordt gebruikt in windenergie, energie, stroom, algemene machines en andere industrieën.
Structurele kenmerken:Enkele kolom zijhangende box-indeling, waarbij de kolom horizontaal beweegt langs de geleiderail van de body (X-as coördinaat), de kop verticaal beweegt langs de kolomgeleiderail (Y-as coördinaat), de ram horizontaal beweegt in de kop (Z-as coördinaat), en de spindel beweegt in de ram (W-as coördinaat)
Basis onderdelen:gegoten met hoogwaardig gietijzer en harszandproces, ram is gemaakt van hoogwaardig nodulair gietijzer
Spindelgroep:Hoge snelheid en groot koppel, de geïmporteerde spindelgroep wordt gebruikt en het spindellager maakt gebruik van een olie- en gas-smeringsmethode
Geleiderail:X-as, Y-as en Z-as zijn uitgerust met een gesloten statische geleiderail met constante stroming, met goede trillingsbestendigheid en nauwkeurigheidsbehoud, en W-as is uitgerust met de origineel geïmporteerde lineaire geleiderail als hulpgleiderail

Producteigenschappen:

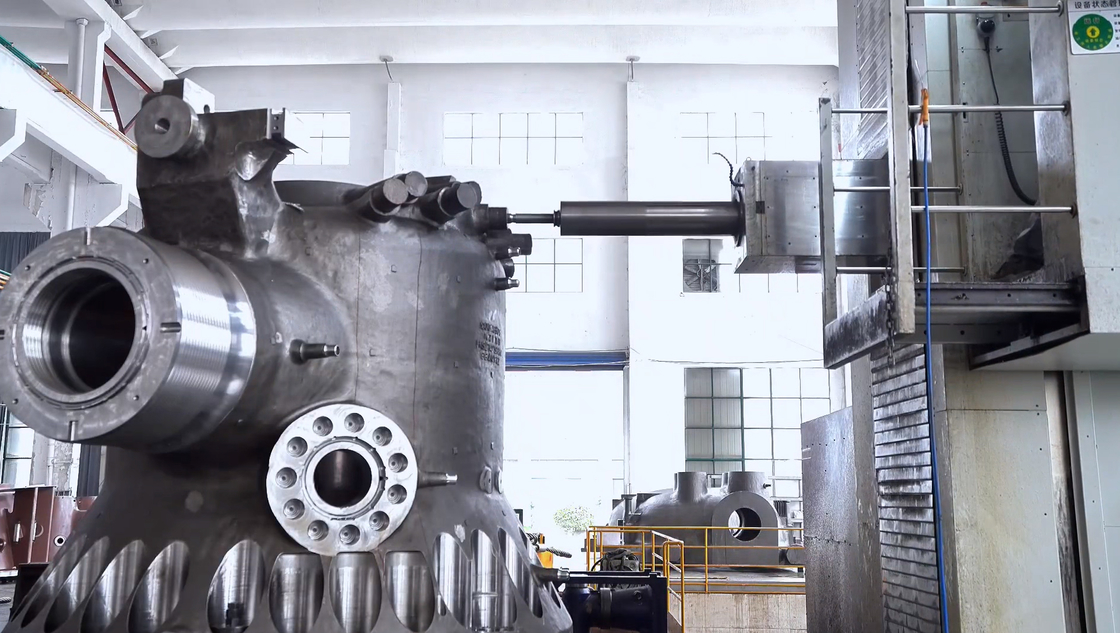

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 1

Hoogwaardige basisgietstukken

De body, glijzitting, kolom, kop en andere gietstukken van de machine zijn gemaakt van hoogwaardig grijs gietijzer met harszandvorming. De ram en de
hoofdtandwielkast zijn gemaakt van hoogwaardig nodulair gietijzer, dat een goede schokabsorptie en stijfheid heeft

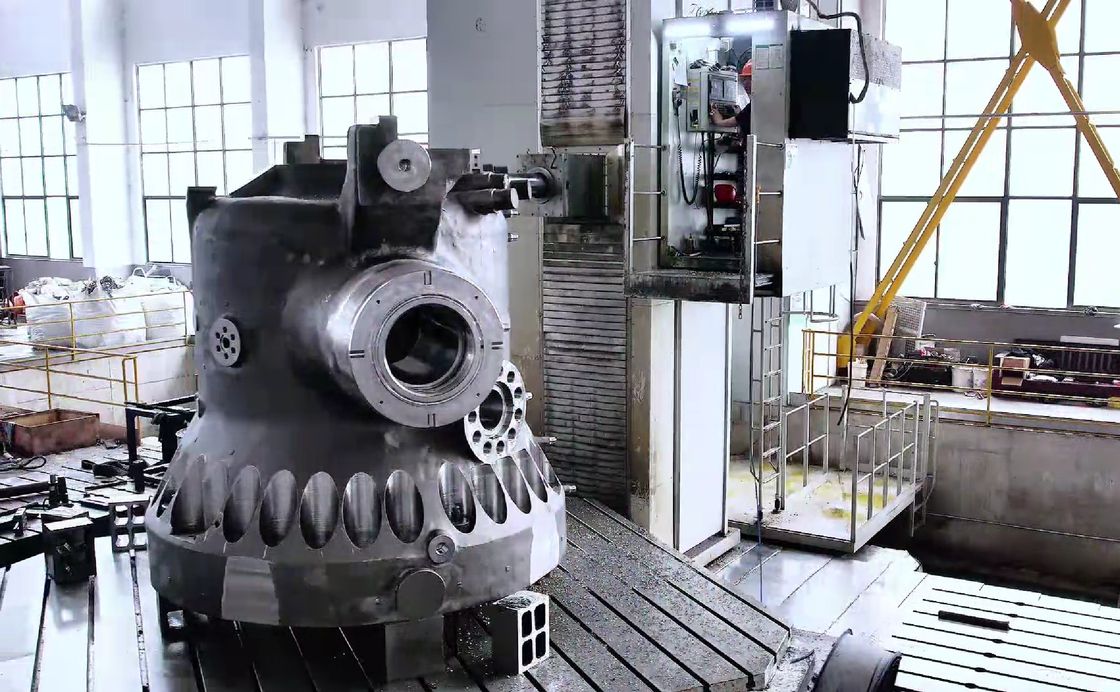

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 2

Strikte procescontrole en kwaliteitsinspectie

Strikte en uitgebreide kwaliteitscontrole, 138 procesinspectiecontrole-items, totale acceptatietest en 179 inspectie-items voeren een hoge standaard uit
inspectie op de nauwkeurigheid van het product om ervoor te zorgen dat de productnauwkeurigheid stabiel en betrouwbaar is.

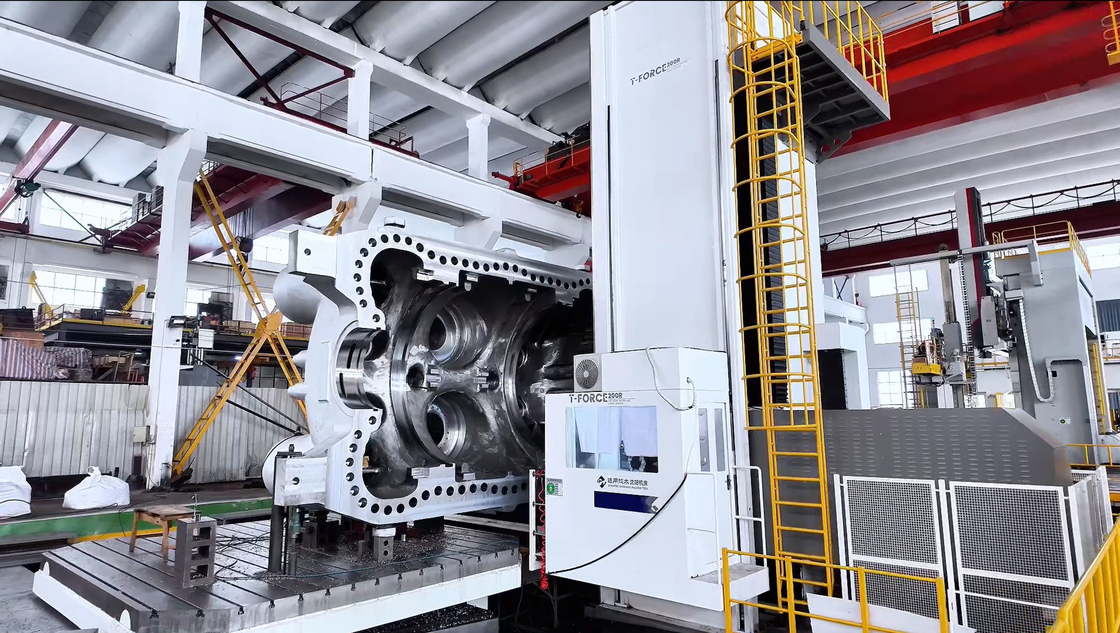

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 3

Zeer nauwkeurige en zeer stijve ram

De ram is gemaakt van hoogwaardig nodulair gietijzer en wordt gezamenlijk gecompenseerd door een dubbele hydraulische cilinder, proportionele klep en CNC-besturingssysteem.

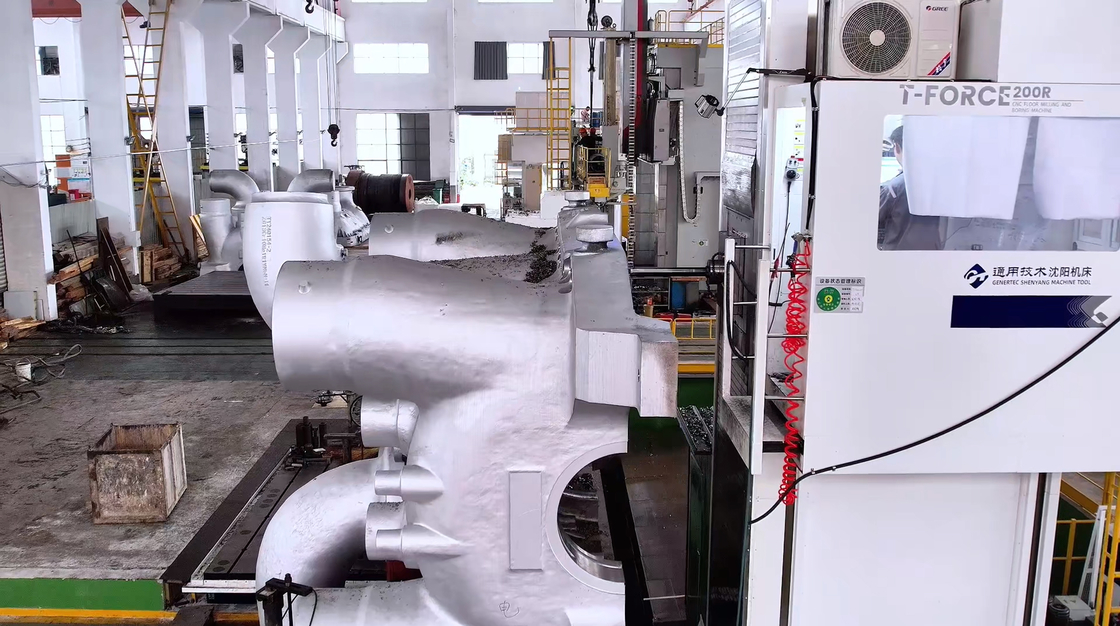

SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 4

Volledige gesloten-lusregeling

Elke as wordt gemeten door een geïmporteerde roosterliniaal om een volledige gesloten-lusregeling te bereiken, waardoor de positioneringsnauwkeurigheid van de machine wordt verbeterd.
SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 5
SMTCL T-Force windenergie-industrieën met hoge precisie CNC vloerfrees- en boormachine 6
Productparameters:
Item
Eenheid

T-Force 160R
T-Force 200R

Spindel

Spindeldiameter
mm

160
200

Freesasdiameter
mm

260
320

Gereedschapshouder specificatie


JT50/BT50
JT60/BT60

Spindelsnelheid
tpm

10-1500(2000)
10-1250(2000)

Maximaal spindelkoppel
N·m

6300/7600
9600/14000

Spindelmotor vermogen
kW

58/69
110/162

Ramdoorsnede
mm

480×540
520×580

Slag

X-as
mm

6000(toename per 2000)
8000(toename per 2000)

Y-as
mm

3000/4000
4000/5000/6000

Z-as
mm

1200
1250

W-as
mm

1200
1200

Voeding

Voedingssnelheid
X-as
mm/min

1-10000
1-10000

Y-as
mm/min

1-8000
1-8000

Z-as
mm/min

1-6000
1-6000

W-as
mm/min

1-6000
1-6000

Snel bewegen
X-as
mm/min

10000
10000

Y-as
mm/min

8000
8000

Z-as
mm/min

6000
6000

W-as
mm/min

6000
6000

Positioneringsnauwkeurigheid




Uitvoeringsstandaard
GB/T 5289.2-2021
X-as
mm

0.012/1000

0.012/1000

Y-as
mm

0.012/1000
0.012/1000

Z-as
mm

0.012
0.012

W-as
mm

0.012
0.012

Herhaal positioneringsnauwkeurigheid



Uitvoeringsstandaard
GB/T 5289.2-2021
X-as
mm

0.01
0.01

Y-as
mm

0.01
0.01

Z-as
mm

0.01
0.01

W-as
mm

0.01
0.01

Opmerking: De parameters in de tabel zijn alleen ter referentie. Indien er wijzigingen zijn, prevaleert het fysieke object.

Standaardconfiguratie:
SIEMENS 828D-systeem
X/Y/Z-as roosterliniaal
X/Y/Z-as statische geleiderail
W-as magnetisch rooster
Geïmporteerde spindellagers
Spindelblaasfunctie
Constant temperatuurkoelsysteem
Gecentraliseerd smeersysteem voor de machine
Platform omhoog/omlaag samen met de kop
Enkelzijdige kettingtype spaanafvoereenheid
Kolom pantserbescherming
X/Y-as geleiderailbescherming
Geïmporteerde tandheugel, kogelomloopspindel en lager
Geïmporteerde voedingsreductiemotor
Volledige gesloten-lusinspectie
Schoon luchtpistool/waterpistool

Optionele configuratie:
CNC draaitafel
Handmatig/semi-automatisch/automatisch
freeskop
Vlakke kop
Automatische opnamefunctie van accessoirekop
Ram thermische verlengingscompensatie
Spindel interne koelsysteem
Roosterliniaal blazen
Gereedschapsmagazijn
Volledig gesloten operatiekamer
Automatisch hefplatform
Pompstation oliekoeler
3D-kopbibliotheek
Adaptieve besturing
Gereedschapsbelasting afwijkingsdetectie
Energiebesparingspakket
Platform
