SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine

Merknaam: SMTCL
Modelnummer: E-force
Plaats van herkomst: CHINA
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 sets per maand
Taggen

Digitale Lezen Horizontale Boring Machines

800r/min vloer Boring Machine

De Horizontale Boring Machines van ISO

Productgegevens

Merknaam: SMTCL Productnaam: Hoog efficiënte CNC -vloermalen en saaie machine
Product: E-force Spindeldiameter: 160/200
Freesasdiameter: 260/320 Specificatie: JT50/BT50
X-as: 6000 (toename per 2000) Y-as: 3000/4000/5000
Z-as: 1200 W-as: 1200
Markeren

Hoog rendement

,

Grote spindelkracht en groot koppel

,

SMTCL

Productbeschrijving

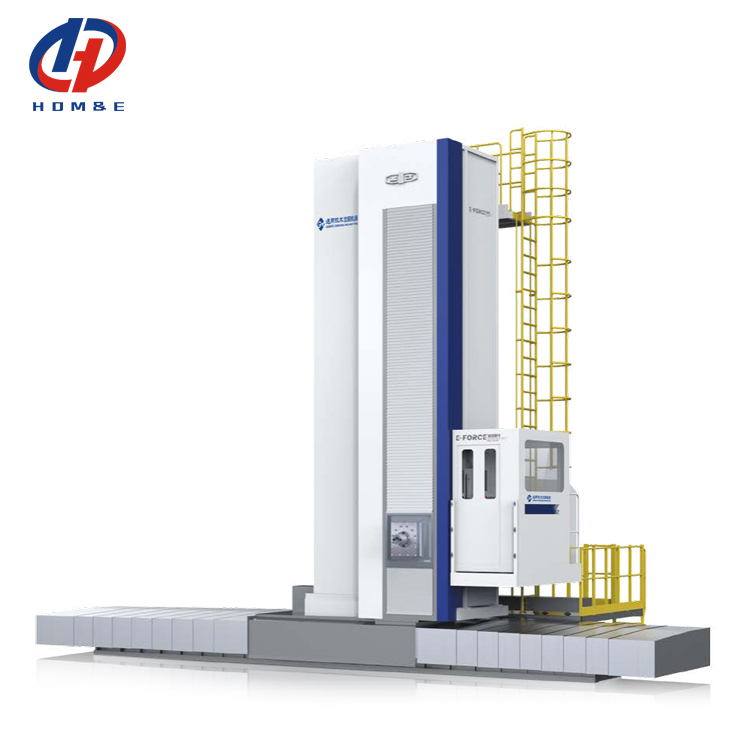

SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 0

Productbeschrijving:

SMTCL E-Force Hoge Efficiëntie met Grote Spindelvermogen en Groot Koppel CNC Vloerfrees- en Boormachine
Hoge efficiëntie met groot spindelvermogen en groot koppel, geschikt voor het bewerken van middelgrote en grote onderdelen, en wordt gebruikt in de windenergie, energie, reductoren, algemene machines en andere industrieën.
Structurele kenmerken:Enkele kolom zijhangende box-opstelling, waarbij de kolom horizontaal beweegt langs de geleiderail van de behuizing (X-as coördinaat), de kop verticaal beweegt langs de kolomgeleiderail (Y-as coördinaat), de ram horizontaal beweegt in de kop (Z-as coördinaat), en de spindel beweegt in de ram (W-as coördinaat).
Basis onderdelen:Gegoten met hoogwaardig gietijzer en harszandproces, ram is gemaakt van hoogwaardig nodulair gietijzer.
Spindelgroep:Hoge snelheid en groot koppel, met onafhankelijke zelfgemaakte versnellingsbak, verdeeld in hoog, medium en laag drie snelheidsveranderingen.
Geleiderail:X-as en Y-as zijn uitgerust met gesloten statische geleiderail met constante stroom, met goede trillingsbestendigheid en nauwkeurigheidsbehoud, en Z-as is uitgerust met rolelement plus
stalen strip gecombineerde geleiderail, terwijl statische geleiderail optioneel is.

Producteigenschappen:

SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 1

Hoogwaardige basisgietstukken

De behuizing, glijzitting, kolom, kop en andere gietstukken van de machine zijn gemaakt van harszandvormen van hoogwaardig grijs gietijzer. De ram en de
hoofdversnellingsbak zijn gemaakt van hoogwaardig nodulair gietijzer, dat een goede schokabsorptie en stijfheid heeft
SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 2

Strikte procescontrole en kwaliteitsinspectie

Strikte en uitgebreide kwaliteitscontrole, 138 procesinspectiecontrole-items, totale acceptatietest en 179 inspectie-items voeren een hoogwaardige
inspectie uit op de nauwkeurigheid van het product om ervoor te zorgen dat de productnauwkeurigheid stabiel en betrouwbaar is.
SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 3

Zeer nauwkeurige en zeer stijve ram

De ram is gemaakt van hoogwaardig nodulair gietijzer en wordt gezamenlijk gecompenseerd door dubbele hydraulische cilinder, proportionele klep en CNC-besturingssysteem.
SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 4

Volledige gesloten-lusregeling

Elke as wordt gemeten door een geïmporteerde roosterliniaal om een volledige gesloten-lusregeling te bereiken, waardoor de positioneringsnauwkeurigheid van de machine wordt verbeterd.
SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 5
SMTCL E-Force High Efficiency met grote spindelkracht en groot koppel CNC vloerfrees- en boormachine 6
Productparameters:
Item
Eenheid
E-Force160RH
E-Force200RH
Spindel
Spindeldiameter
mm
160
200
Freesasdiameter
mm
260
320
Gereedschapshouder specificatie

JT50/BT50
JT60/BT60
Spindelsnelheid
tpm
10-1500(2000)
10-1250
Maximaalspindelkoppel
N·m
6300/7600
8400/10000
Spindelmotorvermogen
kW
58/69
85/102
Ramdoorsnede
mm
480×540
480×540 520×580(Kolom 7000mm slag)
Slag
X-as
mm
6000(toename per 2000)
8000(toename per 2000)
Y-as
mm
3000/4000/5000
4000/5000/6000/7000
Z-as
mm
1200
1200
W-as
mm
1200
1200
Voeding
Voedingssnelheid
X-as
mm/min
1-10000
1-10000
Y-as
mm/min
1-8000
1-8000
Z-as
mm/min
1-6000
1-6000
W-as
mm/min
1-6000
1-6000
Snel bewegen
X-as
mm/min
10000
10000
Y-as
mm/min
8000
8000
Z-as
mm/min
6000
6000
W-as
mm/min
6000
6000
Positioneringsnauwkeurigheid



Uitvoeringsstandaard
GB/T5289.2-2021
X-as
mm
0.012/1000
(roosterliniaal als standaardconfiguratie)
0.012/1000
(roosterliniaal als standaardconfiguratie)
Y-as
mm
0.012/1000(roosterliniaal als optionele configuratie)
0.012/1000(roosterliniaal als optionele configuratie)
Z-as
mm
0.025/0.012(Rooster)
0.025/0.012(Rooster)
W-as
mm
0.025/0.012(Rooster)
0.025/0.012(Rooster)
Herhaal positioneringsnauwkeurigheid


Uitvoeringsstandaard
GB/T 5289.2-2021
X-as
mm
0.01
0.01
Y-as
mm
0.01
0.01
Z-as
mm
0.01
0.01
W-as
mm
0.01
0.01
Opmerking: De parameters in de tabel zijn alleen ter referentie. Bij wijzigingen prevaleert het fysieke object.
Standaardconfiguratie:
SIEMENS 828D-systeem
X/Y-as roosterliniaal
X/Y-as statische geleiderail
Stalen beschermende trekplaat voor X-as
Geïmporteerde spindellagers
Spindelblaasfunctie
Z-as rollende & glijdende gecombineerde geleiderail
Gecentraliseerd smeersysteem voor de machine
Kolom pantserbescherming
Platform omhoog/omlaag samen met de kop
Geïmporteerde voedingsreductiemotor
Constante temperatuur koelsysteem
Y, Z, W-as geïmporteerde spindels en lagers
X-as geïmporteerde tandheugel;
Enkelzijdige kettingtype spaanafvoereenheid
Schoon luchtpistool/waterpistool
Optionele configuratie:
SIEMENS ONE-systeem
Z-as statische geleiderail
Z-as roosterliniaal
W-as magnetisch rooster
CNC draaitafel
Handmatige/semi-automatische/automatische freeskop
Vlakke kop, gereedschapsmagazijn
Automatische vastlegfunctie van accessoirekop
Ram thermische verlengingscompensatie
Spindel intern koelsysteem
Roosterliniaal blazen
Volledige gesloten-lus inspectie
Volledig gesloten operatiekamer
Automatisch hefplatform
Pompstation oliekoeler
3D-kopbibliotheek
Adaptieve besturing
Gereedschapsbelasting afwijkingsdetectie
Energiebesparingspakket
Platform

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd

2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ Hightech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
