Name: TPX6113 Automatische horizontale CNC-borenfreesmachine Horizontale borenmachines
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6113
Availability: InStock

Huis > producten > Horizontale boor- en freesmachine >

TPX6113 Automatische horizontale CNC-borenfreesmachine Horizontale borenmachines

Horizontale boormachines

Borende freesmachine

boormachines

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

ISO CE

Modelnummer:

TPX6113

Neem contact met ons op

Vraag een offerte

Productgegevens

Naam:

Horizontale boor- en freesmachine

Modle:

TPX6113

Werktabiel maat:

1600 x 1400

Belasting van de werktafel:

8000 kg

Spindeldiameter:

130 mm

Spindel max. koppel:

3136 N.m.

Hoofdmotorkracht:

7,5 kW

Spindel snelheid ((r/min):

4-800 r/min

Het onder ogen zien van hoofddiameter:

750 mm

Maximale verplaatsing op de as X/Y/Z:

1600/1400/2000 mm

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

Onderhandelbaar

Verpakking Details

Standaard houten pakket geschikt voor zeevracht op lange afstand

Levertijd

30-45 dagen

Levering vermogen

20 sets per maand

VERWANTE PRODUCTEN

Video

TPX6113 Automatische horizontale CNC-borenfreesmachine Horizontale borenmachines

Vind de beste prijs

Video

SMTCL zware PBC110 SIEMENS systeem CNC vloer type horizontale 5-assige freesboormachine

Vind de beste prijs

Video

SMTCL PBC130s CNC zware freesmachine Twee lineaire rijspoor en één harde rijspoor Horizontale frees boring

Vind de beste prijs

Video

SMTCL Heavy Duty 5 Axis Fressing Boring Machine PBC 110f SIEMENS System CNC Boring en Fressing Machine

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

TPX6113 Automatische horizontale CNC-borenfreesmachine Horizontale borenmachines 0

Productbeschrijving

TPX6113 Automatische horizontale CNC-borenfreesmachine Horizontale borenmachines

PLC horizontale boren en frezen machine TPX6113 zware horizontale frezen boren machine met digitale

De horizontale frees- en boormachines van de TPX-serie zijn gebaseerd op een klassiek ontwerp, geschikt voor ruwe en afgewerkte booringen, en kunnen grote en doosvormige onderdelen frezen.Ze zijn uitstekend in het vervelen van de binnenkant.Een optische positioneringsinrichting van 4x90 zorgt voor een hoge bewerkingsnauwkeurigheid bij het draaien van grote stukken.De nauwkeurige digitale metingsystemen zorgen voor de nauwkeurigheid van de coördinaten en de lijnen.

Productkenmerken

Spindel van hoge kwaliteit

Het drielagige mechanisme zorgt voor een hoge rotatie-nauwkeurigheid en de driepuntsondersteuning zorgt voor een hoge stijfheid en nauwkeurigheid.

Gebruikersvriendelijke lay-out

Het hangend bedieningspaneel biedt een flexibele en handige gecentraliseerde bediening.

Precieze en stabiele optische richting

De 4x90-optische plaatsingsinrichting voor werktafels zorgt voor een hoge positiegewogenheid en een hoge precisie van de omzet.

elektrisch-hydraulisch vergrendeling

Alle bewegende onderdelen zijn voorzien van elektro-hydraulische vergrendelingen.


Werkstukmonster:Component van het type flenster

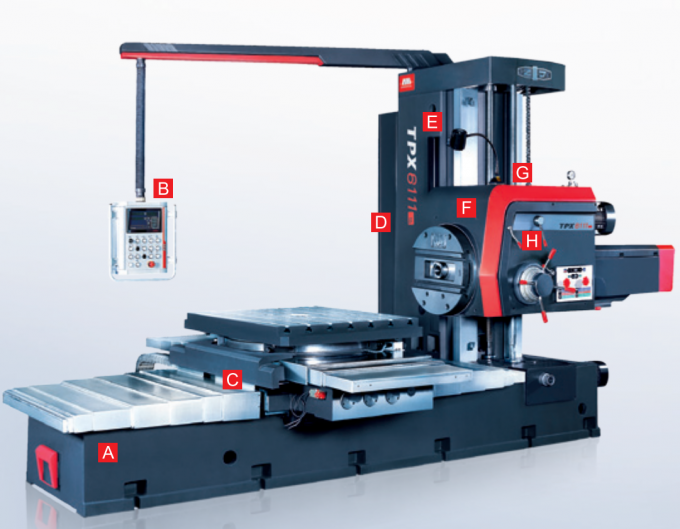

Productgegevens

BedOnze hoogwaardige gietstukken hebben gepolijste en geharde leidingen.

ControlepaneelHet bedieningspaneel is verkrijgbaar in hang- of swingarmvormen en is gemakkelijk te bedienen en vermindert de vermoeidheid van de bediener.

InterieurontwerpGemakkelijk te installeren, stabiel en precies met een volledig afgesloten structuur om olie, koelvloeistof en chip binnendringen te voorkomen.

ControlesysteemPLC's

KolomGemaakt van hoogwaardige gietstukken met grond en geharde leidingen, het geoptimaliseerde structurele ontwerp ondersteunt gemakkelijk de montage

Beschermende behuizingGelaste hoogwaardige stalen platen vormen een uitstekende beschermende hoes.

Hydraulisch systeemDe druk wordt geregeld met een via-verlichtingsklep.

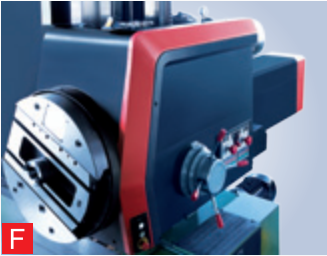

HoofdmateriaalDe primaire snelheid wordt geregeld via schakelaars op de kop zelf, een verscheidenheid aan rotatiesnelheden zijn mogelijk

Productparameters

Artikel 1		Eenheid	TPX6113	TPX6113/2
Spindel	Diameter	mm	φ130	φ130
	Taper		Metrische 80(ISO7:24No50)	Metrische 80 ((ISO7:24No50)
	Max. koppel	N.m.	3136	3136
	Maximaal axiale stuwkracht	N	31360	31360
	Instellingen van de snelheid		24	24
	Versnellingsbereik	r/min	4-800	4-800
	Hoofdmotorvermogen	kw	15	15
Gezichtsplaat	Max. koppel	N.m.	4900	4900
	Diameter	mm	Φ750	Φ750
	Versnellingsbereik	r/min	2.5-125	2.5-125
	Instellingen van de snelheid		18	18
Werktafel	Afmetingen	mm	1600×1400	1600×1400
	Max Lode	kg	8000	10000
	T-slotgrootte	mm	28	28
	T-slot-telling		9	11
Mahining bereik	Maximale verplaatsing op de X-as	mm	1600	2000
	Maximale verplaatsing op de Y-as	mm	1400	1800
	Z-as maximale verplaatsing	mm	2000	2000
	Maximale verplaatsing van de W-as (spindel)	mm	900	900
	U-as maximale verplaatsing ((gezichtplaat glijbaan)	mm	250	250
	Rotatiehoek van as B	°	360	360
	Min afstand tussen spindel middenlijn en werktafel	mm	0	0
Voeder	Snel doortrekken	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500
Voeder	Voerbereik van de as voor elke spindelomwenteling	mm/omwenteling	0.05-8/0.01-2(X/Y/Z/W)	0.05-8/0.01-2(X/Y/Z/W)
Precisiteit	Lineaire meetnauwkeurigheid ((X/Y/Z-as)	mm	0.005	0.005
Precisiteit	Lineaire meetnauwkeurigheid ((B-as)	°	0.001	0.001
Algemene specificaties	Afmetingen ((L×W×H)	mm	6995x3647x3442	7030x4665x3800
Algemene specificaties	Gewicht van de mahine	kg	24000	28000

Onze dienst

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2- Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek

Veelgestelde vragen

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
