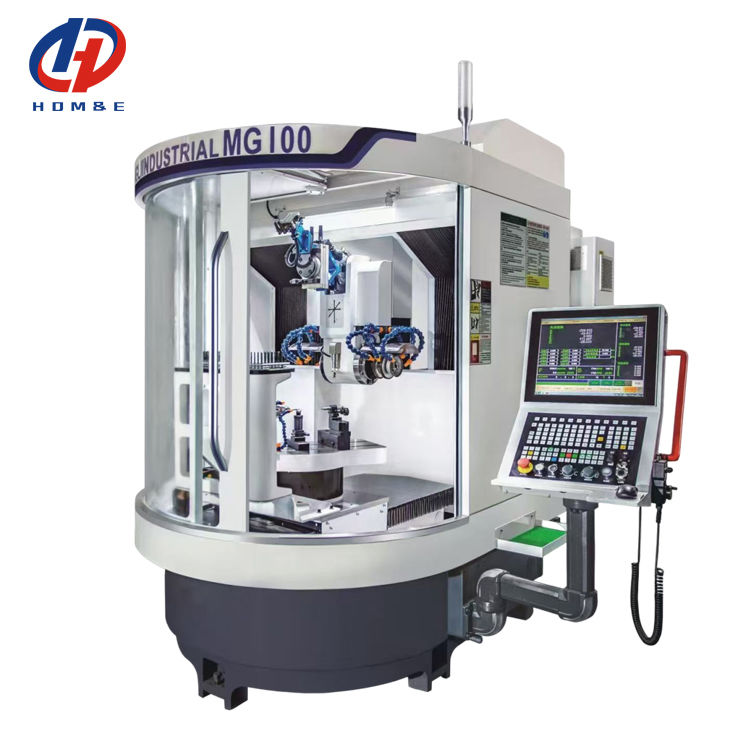

Hoge precisie vijf-assige gereedschapsslijpmachine MG100 5-assige universele gereedschap- en freesslijper
Productgegevens
| Merk: | HD | Type: | MG100 |
|---|---|---|---|
| Productnaam: | CNC Tool Knijtermachine van vijfassen | ||
| Markeren |
Vervaardiging uit metaal,met een vermogen van niet meer dan 300 W,Precision Five-Axis Tool Grinding Machine (een machine voor het slijpen van precisie-gereedschappen met vijf assen) |
||
Productbeschrijving
Productbeschrijving:
High-precision Five-axis Tool Grinding Machine MG100 5-axis Universal Tool and Cutter Grinder
Deze 5-assige gereedschapsslijpmachine heeft een hoge precisie en een sterke prestatie.met een breedte van niet meer dan 50 mm, is geschikt voor de productie en het opnieuw slijpen van freesmachines, boormachines en diverse gereedschappen, en biedt efficiëntie en nauwkeurigheid.
1Het kan worden uitgerust met geavanceerd man-machine dialoog CNC-systeem, zowel G-code programmering, en tool software.De programmaoverdracht tussen CNC en PC kan worden gerealiseerd via Ethernet-interface en USB3.0, met de kortste voorbereidingstijd voor de verwerking en met één klik opstarten, zodat de productiviteit aanzienlijk kan worden verbeterd.

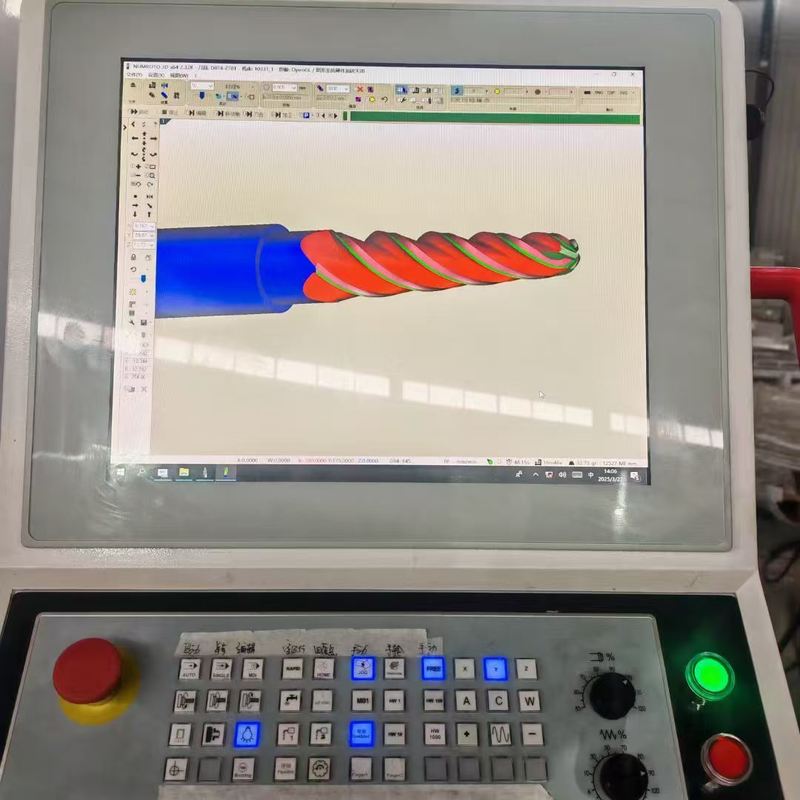

2Het apparaat is uitgerust met 3D-simulatie-software om de benodigde parameters van de toolverwerking in het dialoogvenster weer te geven.De simulatie van het gereedschap kan de 3D-grafiek van het gereedschap en de slijpstappen van de werktuigmachine weergeven..(Elke slijpstap onderscheiden met verschillende kleuren) Gebruik de anti-botsingsfunctie van de software om het botsingsverschijnsel in het eigenlijke proces te voorkomen.Selecteer de overeenkomstige software module kan een verscheidenheid aan gereedschappen verwerkenHet is de bedoeling om de werkstukcyclus automatisch te meten en de slijtage van het gereedschap te compenseren, waardoor gereedschap kan worden geproduceerd en gereedschap kan worden gerepareerd en gescherpt.
3Zwaar ontwerp, hoog vermogen, gesloten structuur van het portier, goede stijfheid, hoge sterkte, goede stabiliteit.
4Oorspronkelijke geïmporteerde schroef, geleidingsrail, A- en C-as voor DD-motor.Verbeteren van de nauwkeurigheid van het slijpen van gereedschappen en de efficiëntie van de verwerking.
5De X/Y-as is een lineaire motor met een zeer precieze roosterregelaar, die de slijtage van de onderdelen aanzienlijk vermindert, een hogere nauwkeurigheid, snellere reactie en een hogere verwerkingsdoeltreffendheid biedt.

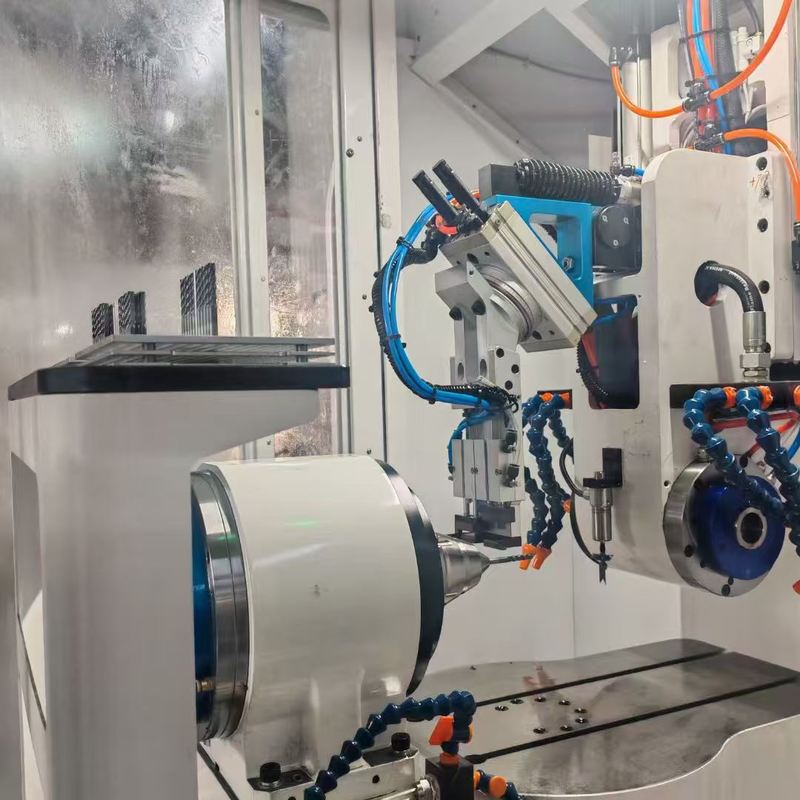

6Volgens de behoeften van de gebruiker kan voor het automatisch laden en lossen een precieze zesassige mechanische arm of een zelfgemaakte ingebouwde laad- en losmachine worden gekozen.Automatische tanking en productverwerking kunnen tegelijkertijd worden uitgevoerd door onbemande werking, waardoor de productie-efficiëntie van gereedschapsslijpmachines aanzienlijk wordt verbeterd.
7De elektrische spindel met dubbele verlenging, groot koppel, zware slijpkracht.met een gewicht van niet meer dan 30 kg.
8Uitgerust met middelste en eenvoudige steun voor lange gereedschapsproductie.
Toepassingsgebieden:
1Verwerkingsmaterialen: snelstaal, carbide en roestvrij staal, enz.
2"Type reamer: rechte groef reamer, conische rechte groef reamer, spiraal reamer, conische spiraal reamer.
3Types boormachines: rechthoekige boormachines, spiraalvormige boormachines, rechthoekige stapboormachines, spiraalvormige stapboormachines
4"Milling cutter: platkopmes, conisch platkopmes, ronde neusbrei, tavernose mes, kogelkopmes, conisch kogelkopmes.
5Verscheidene standaard- en niet-standaardwerktuigenverwerking.
Productparameters:
| Model | Eenheid | MG300 | MG200 | MG100 |
| Reizen op de X-as | mm | 950 | 800 | 600 |
| Vervoer op de Y-as | mm | 520 | 400 | 350 |
| Z-asreizen | mm | 250 | 220 | 200 |
| Axis A-streep | Continu 360° | Continu 360° | Continu 360° | |
| C-asvervoer | ° | ± 180° | ± 180° | ± 180° |
| Positiekennis van de X/Y/Z-as | mm | 0.005 | 0.005 | 0.005 |
| Herhalingspositie-nauwkeurigheid van de as XYZ | mm | 0.003 | 0.003 | 0.003 |
| Positiekennis van de A/C-as | ±5 arc sec | ±5 arc sec | ±5 arc sec | |
| Herhalingspositie-nauwkeurigheid van de AC-as | ±2 arc sec | ±2 arc sec | ±2 arc sec | |
| Nominale kracht van de spindel | kw | 24 kW | 18 kW | 10 kW |
| Spindel snelheid | rpm | 0-6000 | 0-6000 | 0-6000 |
| Model van slijpwielstaaf | HSK50E | HSK50E | HSK50E | |
| Aantal slijpwielen die kunnen worden gemonteerd | stuks | 6 tot 8 | 6 tot 8 | 6 tot 8 |
| Maximale diameter van het slijpwiel | mm | 150 | 150 | 150 |
| Taper van de werkstukgereedschapsholding | BT2vrijwilligersdienst | BT2vrijwilligersdienst | BT2vrijwilligersdienst | |
| Maximale slijplengte | mm |
De lengte van het lemmet:260, totale lengte:300 |
De lengte van het lemmet:160, totale lengte:200 |
De lengte van het lemmet:70, totale lengte:100 |
| Minimale diameter van het werkstuk | mm | 3 | 3 | 3 |
| Maximale diameter van het werkstuk | mm | 32 | 20 | 12 |
| Minimale doorsnede van het werkstuk | mm | 1 | 1 | 0.5 |
| Maximale diameter van het werkstuk | mm | 200 | 150 | 100 |
| Werkluchtdruk | MPa | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| Koelmiddelstroom | L/min | 85 | 85 | 85 |
| Totaal vermogen van de apparatuur | 35 kW ((driefasige AC380V) | 25 kW ((driefasige AC380V) | 20 kW ((driefasige AC380V) | |
| Lengte * breedte * hoogte | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 |
| Bruto gewicht van de apparatuur | T | 6 | 5 | 4 |
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2- Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
