Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank

Merknaam: HD
Modelnummer: CW61125
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 SET
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 reeksen per Maand
Taggen

CDE-Conventionele Draaibankmachine

Horizontale Conventionele Draaibankmachine

Handmetaal het Draaien Draaibankmachine

Productgegevens

Merk: HD Type: CW61125
Productnaam: Zware draaibank Max.schommeldiameter boven het bed: 1250 mm
Max.schommeldiameter boven het voertuig: 900 mm Breedte van Bed: 970 mm
Max.lengte van het werkstuk: 1000mm15000mm De as droeg diameter: f130 mm
Markeren

Grote Werkstukken Efficiënt Draaien

,

Grote Zwaai Krachtig Snijden

,

Industriële Precisiebewerking

Productbeschrijving

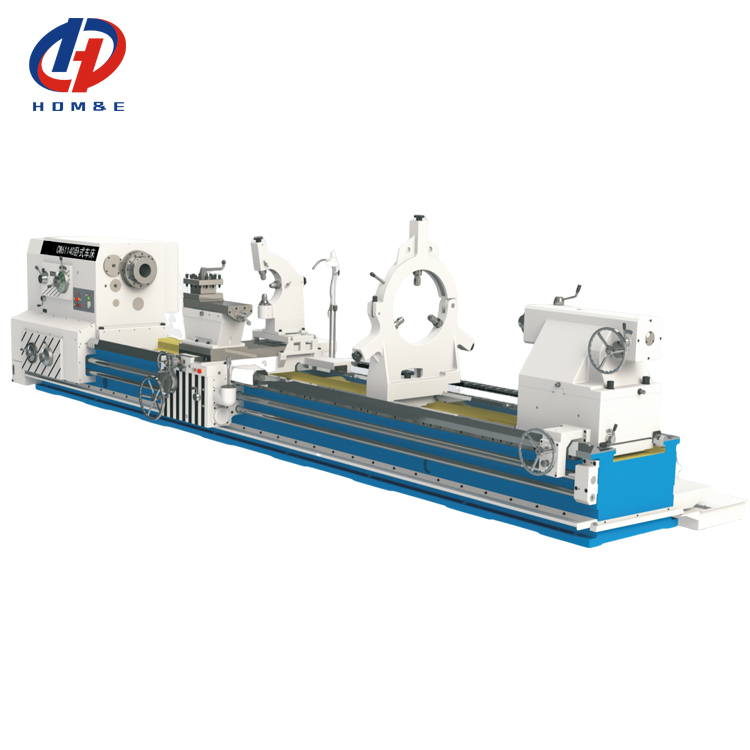

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 0

Productbeschrijving:

Krachtige Heavy Duty Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Motordraaibank
Met een super draaidiameter van 1,25 meter en een draagvermogen tot 10 ton, is deze speciaal ontworpen voor oversized werkstukken zoals mijnschachten, scheepskrukassen en windenergie flenzen! Geïntegreerd gietijzeren bed + RC52 geharde geleiderail, anti-vibratie en slijtvast, met een 30% langere levensduur. Ondersteunt volledig functioneel draaien van metrische/imperiale/module/diameter spoed schroefdraad, geïntegreerde hydraulische remmen + traploze snelheidsverandering, efficiënte en veilige werking. Het optionele verlengde bed kan worden verlengd tot 15 meter, en de enkele machine kan de bewerkingsproblemen van super lange werkstukken in de energie- en luchtvaartsector oplossen!

Productdetails:

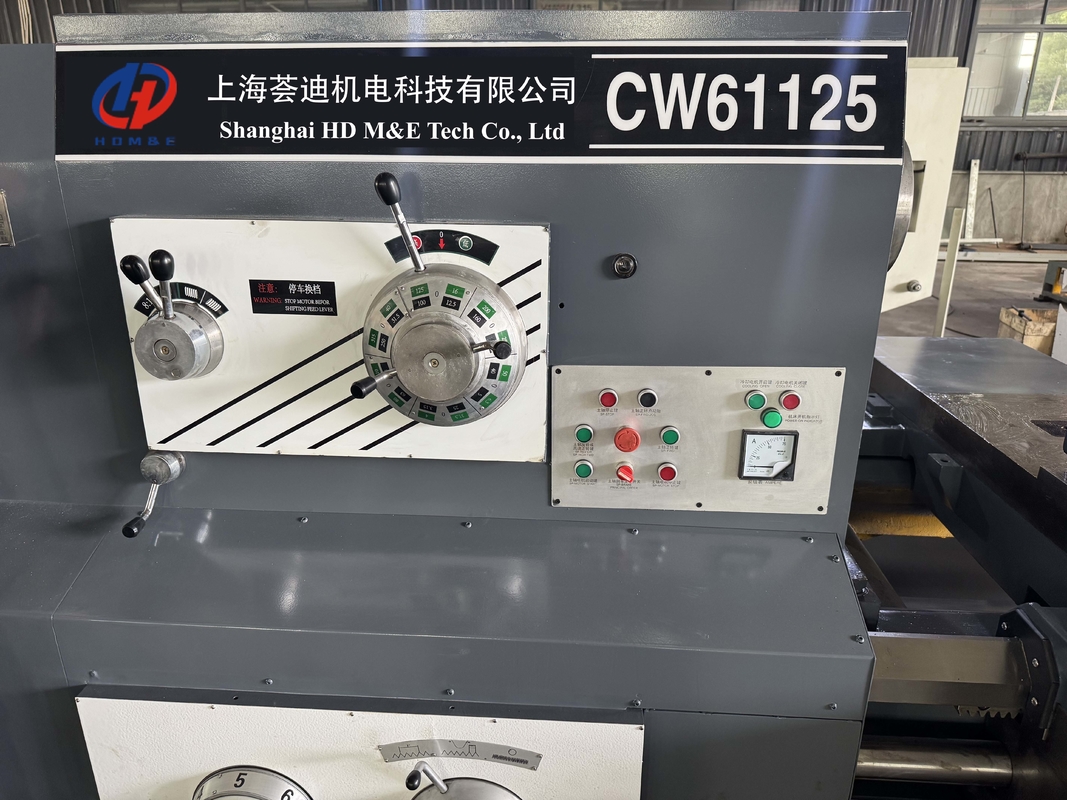

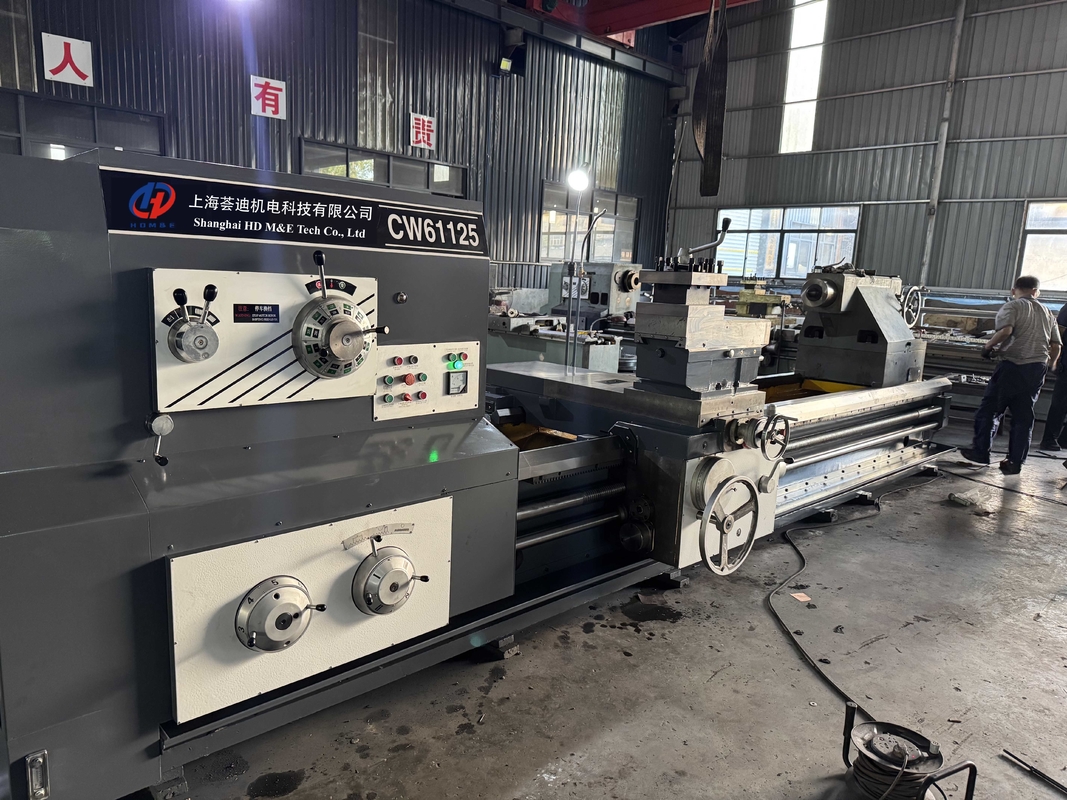

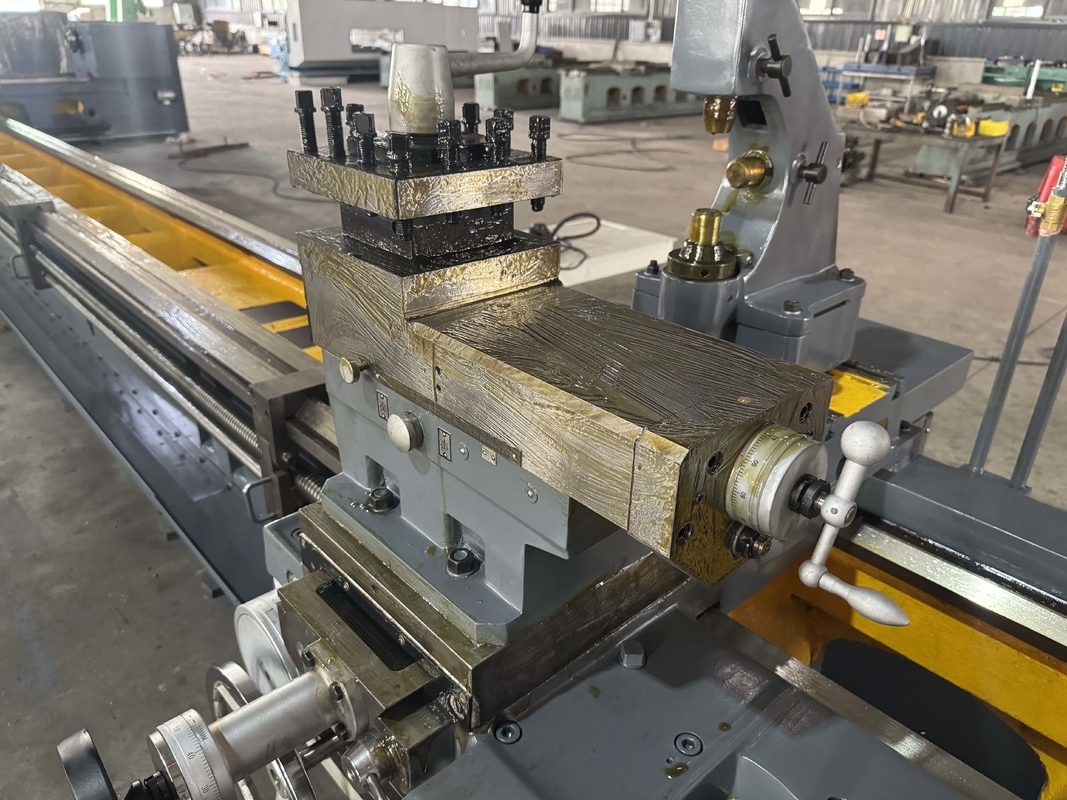

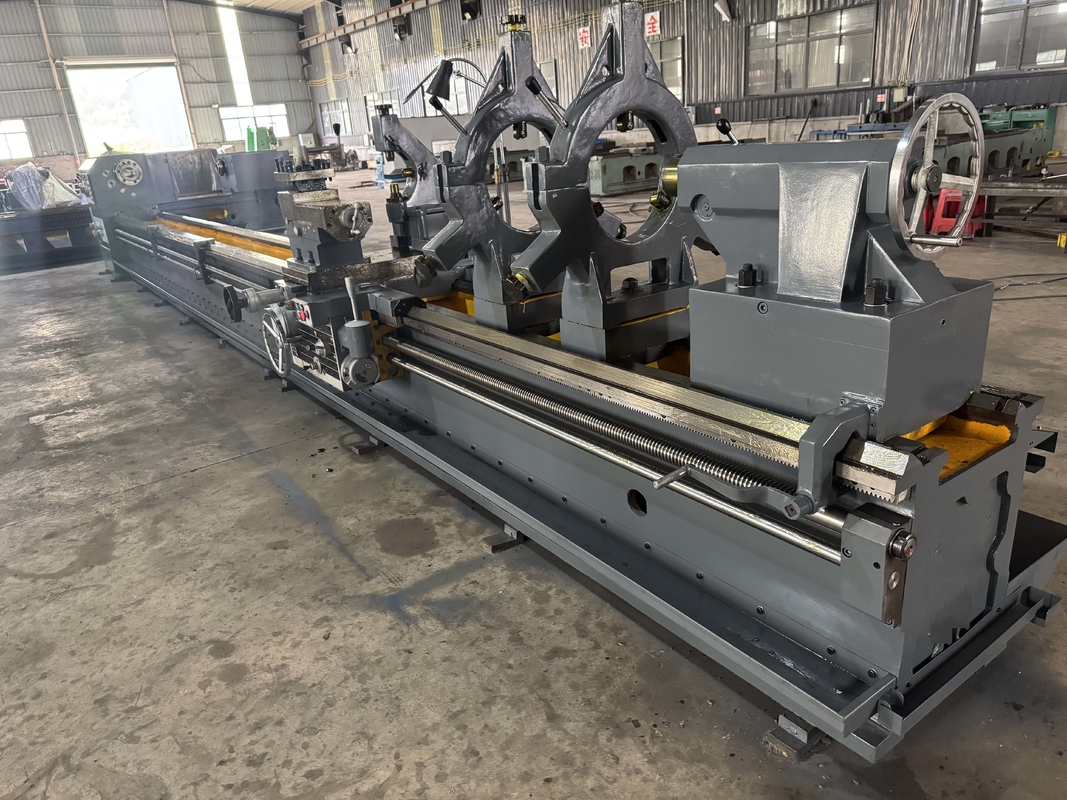

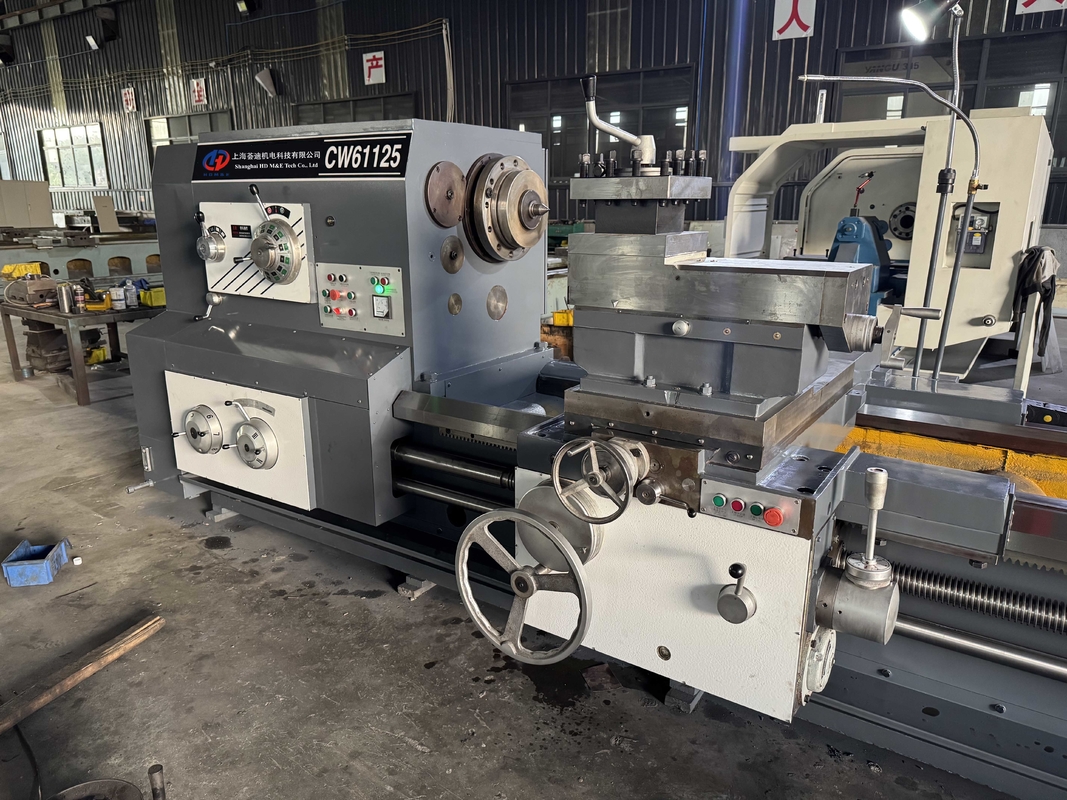

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 1

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 2Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 3

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 4Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 5

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 6Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 7

Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 8Krachtige Zware Draaibank CW61125 Grote Spindelboring 130mm Gewone Horizontale Engine Draaibank 9

Productparameters:

Project
Hoofdparameter
Eenheid
CW61125



Plus werkwaaier rond
Max. zwaai over bed
mm
1250
Max. zwaai over slede
mm
900
Max. lengte van werkstuk
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. snijlengte
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Twee top max. gewicht dragende capaciteiten
kg
10000(15000)




Spindel
Spindelboring
mm
130
Conusgat in spindel
mm
1:20(140 Metrisch)
Hoofdgatafmeting in spindel
ISO
A2-15
Diameter van de voorste lagerpositie van de spindel
mm
220
Aantal soorten spindelrotatie en rotatiesnelheid
r/min
21 soorten
3.15-315
Aantal spindelomkeringen en rotatiesnelheid
r/min
21 soorten
5-400
Vermogen van de hoofdmotor
kw
22(30)
Handmatige klauwplaat diameter
mm
1000


Bedstructuur
Breedte van het bed
mm
970
Bedstructuur
mm
Geheel vloerbedframe
Laterale voeding
mm
730
Verticale voeding
mm
1000-15000
Snelle horizontale/verticale beweging
m/min
4/8







Voer naar waaier
Longitudinale voedingen 64 soorten
mm/(in/r)
0.1~12
Transversale voedingen 64 soorten
mm/(in/r)
0.05~6
64 voedingssnelheden op de bovenste gereedschapdrager
mm/(in/r)
0.025-3
Metrische schroefdraad 56 soorten
mm
1~240
Whitworth schroefdraad 56 soorten
tpi
30-1/4
Module schroefdraad 53 soorten
mm
0.5~60
Diametrale schroefdraad 24 soorten
D.P.
60-0.5
De verhouding van de voedingssnelheid van de bovenste gereedschapdrager tot de longitudinale voedingssnelheid
mm
1/4
Machinegereedschap spoed
mm
12
Snelle motorvermogen
kw
1.5


Tegenkop
Diameter van de losse kop huls
mm
160(220)
Losse kop huls slag
mm
300
Losse kop huls conusgat
mm
Morse 20
Top sok conus(metrisch)
metrisch
Nummer 6






Gereedschapdrager
Meshouder vorm
type
verticaal 4 station
Doorsnede afmetingen snijgereedschap
type
45×45
Rotatiehoek van de meshouder

±90°
Max. laterale slag van de onderste meshouder
mm
500
Max. laterale slag van de bovenste meshouder
mm
300
Snelle verticale/horizontale bewegingssnelheid van de gereedschapdrager
mm
3740/1870
Snelle bewegingssnelheid van kleine meshouder
mm/min
935
Koelpomp motorvermogen
mm/min
0.125



Inspectie items
Bewerkingsnauwkeurigheid
kw
IT6/IT7
Bewerkingsrondheid
niveau
0.008
Bewerkingswerkstuk cilindriciteit
mm
0.03/300
Bewerkingswerkstuk vlakheid
mm
0.033/500
Ruwheid
mm
Ra1.6
Spindel eindvlak
mm
0.008
Standaard accessoires machinegereedschap: spindel en losse kop top huls: Φ1000 vierklauwplaat: Afstelblokken; Ankerbout; Koel de watertank.
Opmerking: 3000mm en hoger 3000mm met 50-600mm centerframe;Φ50-250mm gereedschapdrager

Optionele accessoires:Φ1250 vierklauwplaat:Φ250-800mm centerframe
