Kwaliteit Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank fabriek

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank

Name: Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 30H
Availability: InStock

Merknaam: SMTCL

Modelnummer: HTC 30H

Plaats van herkomst: China

Certificering: CE ISO certification

Minimale bestelhoeveelheid: 1

Leveringscapaciteit: 50 stuks per maand

Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam:	SMTCL	Modelnummer:	HTC16Q
CNC of niet:	CNC	Sleutelwoord:	Horizontaal CNC-draaicentrum
Max.Cutting Lengte:	160 mm	Max. Scherpe Dia.:	160 mm
Max. Zwemmen over het bed.:	420 mm	X Axis Travel:	145 mm
Z Axis Travel:	205 mm	Spindelsnelheid:	6000 r/min
Markeren	Economische CNC Draaibank , Servo TailStock , Servo TailStock

Productbeschrijving

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 0

Productbeschrijving:

Economische CNC-draaibank HTC30Q GSK-systeem voor het bewerken van kleine onderdelen, servostuurbare losse kop, schuine bed CNC-draaibank

De HTC30Q is een hoogwaardig CNC-draaicentrum ontworpen voor precisiebewerking van kleine tot middelgrote componenten. Met een 45° schuine bedstructuur en zeer stijve box-geleidingen zorgt hij voor uitstekende stabiliteit tijdens zwaar snijden. Uitgerust met een 12-stations servorevolver en een A2-6 spilneus, ondersteunt hij snelle gereedschapswisselingen en snijden met hoog koppel. De machine biedt een maximale draaidiameter van 320 mm en een maximale draailengte van 400 mm, met X/Z-as snelle traversesnelheden tot 24 m/min. Ideaal voor de auto-, lucht- en ruimtevaart- en elektronica-industrie, blinkt hij uit in het produceren van complexe onderdelen zoals assen, schijven en onderdelen met schroefdraad met hoge efficiëntie en nauwkeurigheid.

Producteigenschappen:

1, Hoge efficiëntie

• Hoge snelle traversesnelheid van twee assen
• Gesplitste servogestuurde losse kop
• Zeer efficiënte servogereedschaphouder
• Optionele sub-spil multi-sequentie geïntegreerde verwerking

2, Hoge precisie

• Zeer nauwkeurige voorgespannen schroef
• Foutcompensatietechnologie
• Kwantificering van processtandaarden
• Strikte inspectienormen

3, Hoge stijfheid

• Hoogwaardig gietijzeren bed en andere belangrijke gietstukken
• Spileenheid met grote overspanning
• Boogvormige anti-buigbedopening
• Kleine spilstructuur losse kop

Productdetails:

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 1

Snelle bewegingssnelheid: 30 m/min

De servomotor is direct verbonden met de kogelomloopspindel via een koppeling, waardoor tussenliggende verbindingen worden verminderd en een spelingvrije transmissie wordt bereikt. De X- en Z-as geleiderails gebruiken geïmporteerde lineaire rollende geleiderails om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 2

Gesplitste servogestuurde losse kop

De losse kop kan op een optionele servogestuurde manier worden verplaatst, waardoor de bewegingssnelheid en de werkklemkracht van de losse kop nauwkeurig kunnen worden geregeld en flexibel kunnen worden aangepast aan de bewerkingsvereisten, waardoor de losse kop de werkstuk snel kan benaderen en zonder impact kan vastdraaien, en real-time feedback kan geven over de vastzetpositie. Verbeter de productie-efficiëntie. Hij maakt gebruik van een boven- en ondergesplitste losse kop, gemakkelijk voor het aanpassen van de nauwkeurigheid en het verbeteren van de onderhoudsefficiëntie.

Dubbele vaste voorgespannen structuur

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 3

De X-as ontwikkelt een dubbele vaste ondersteuningsstructuur en gebruikt een voorgespannen schroef om voorspanvervorming en temperatuurstijging effectief te compenseren. Hij werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de stabiliteit van de machinevoeding wordt bereikt.

Y-as configuratie

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 4

Optionele Y-as configuratie, in combinatie met BMT aangedreven revolver, zeer nauwkeurige C-as structuur en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.

Zeer nauwkeurige kogelomloopspindel

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 5

Hij gebruikt hoogwaardige geïmporteerde C3-klasse schroef en H-klasse geleiderail en wordt direct aangedreven door een servomotor om uitstekende werkingsnauwkeurigheid te bereiken.

Anti-buigzadel

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 6

De geleiderailoverspanning is redelijk vergroot, de bewegingssysteemstructuur is geoptimaliseerd en de hoofdbehuizing van het bedzadel is in een boogvorm ontworpen om de algehele stijfheid van belangrijke componenten te garanderen.

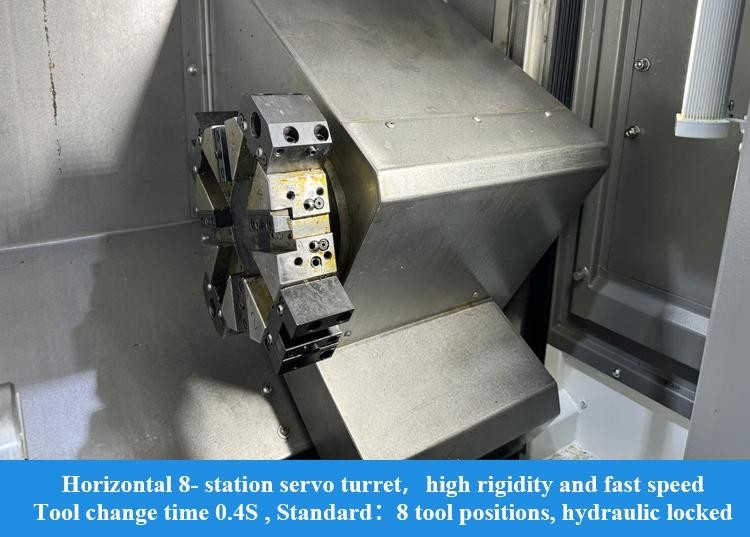

Efficiënte servogestuurde revolver

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 7

Standaard BMT-interface, verbinding met hoge stijfheid; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare transmissie en een lage uitvalfrequentie heeft; de aandrijfmotor is aan de zijkant gemonteerd en compact van structuur; hij is uitgerust met een zeer nauwkeurige C-as en een reminrichting om een zeer efficiënte geïntegreerde bewerking van draaien, frezen en boren te bereiken.

Interne koelgereedschaphouder

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 8

Optionele interne koelgereedschaphouder en wateruitlaat vanuit het gereedschapscentrum realiseren efficiënte spaanafvoer tijdens bewerking van binnenboringen en garanderen de bewerkingskwaliteit

Aangedreven gereedschap freescapaciteit

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 9

Werkstukmateriaal: HT200

Gereedschapsmodel: Φ16 spiraalboor
frees
Koelstatus: waterkoeling
Productparameters:

Werkstukmateriaal: HT200
Gereedschapsmodel: Φ16 spiraalboor
Koelstatus: waterkoeling
Productparameters:

Items

Eenheden	HTC 16H(Q)	HTC 30H	(Q)Max. snij-dia.
mm	1830×1580×1650	Φ280	Maximale snijlengte
mm	1830×1580×1650	Z-as verplaatsing	Max. zwaaidiameter over bed
mm	1830×1580×1650	Max. zwaaidiameter over bedopening	Max. zwaaidiameter over bedopening
mm	1830×1580×1650	Φ280	Spindel

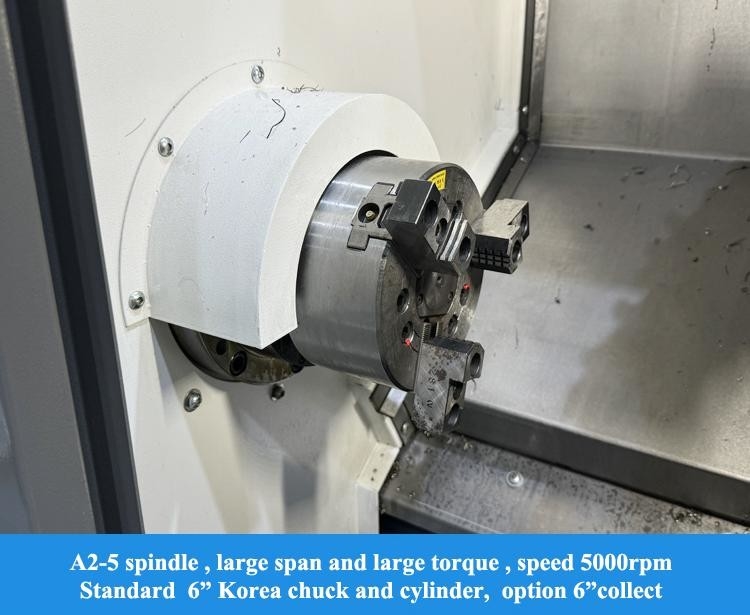

Spilneusmodel
-	A2-5	A2-6	Binnendiameter voorlager
mm	1830×1580×1650	100	Losse kop huls dia.
1:20;Φ62		1:20;Φ70	Dia. van spilgat Max.
mm	1830×1580×1650	Φ65	Max. staafdia.
mm	1830×1580×1650	Φ50	Standaard klauwplaat dia.
inch	6"	8"	Spilsnelheidsbereik
tpm	6000	4500	Spil max. koppel
N.m	86 (1500 tpm)	180 (576 tpm)	Nominaal spilkoppel
N.m	86 (1500 tpm)	110 (769 tpm)	Uitgangsvermogen hoofdmotor continu/30 min.
kW	11/13.2	9/11	X/Z-as
X-as snelle traversesnelheid
mm	1830×1580×1650	Losse kop aandrijfmethode	Losse kop aandrijfmethode
mm	1830×1580×1650	Losse kop aandrijfmethode	Losse kop aandrijfmethode
mm	1830×1580×1650	160	Z-as verplaatsing
mm	1830×1580×1650	560	Losse kop
Losse kop verplaatsing
mm	1830×1580×1650		Losse kop aandrijfmethode
Zadel slepen			Losse kop hulsverplaatsing
mm	1830×1580×1650		Losse kop huls dia.
mm	1830×1580×1650		Losse kop conusgatconus
MT- 5			Gereedschapsrevolver
Gereedschapsrevolvervorm
8-stations horizontale servorevolver		Centerhoogte	Centerhoogte
mm	1830×1580×1650	80	Herpositioneringsnauwkeurigheid van gereedschapshouder omzetting
Sec.	±1.6	Indien gereedschap in de buurt kan worden gekozen	Indien gereedschap in de buurt kan worden gekozen
mm	1830×1580×1650	Overig	Overig
Afstand tussen spilcentrum en vloer
mm	1830×1580×1650	936	Machinegewicht
kg	2600	3500	Totaal stroomvoorzieningsvermogen
KVA	23	Totale afmetingen (LxBxH)	Totale afmetingen (LxBxH)
mm	1830×1580×1650	2295×1680×1650	Standaard configuratie:
1, FANUC-0i-TF Plus (5) Systeem (H/S Serie) 2, GSK988TA Systeem (Q Serie) 3, Huls-type spil 4, Holle klauwplaat oliecilinder 5, 8-stations servogereedschapwagen Optionele configuratie:	1, Siemens systeem 2, Gereedschapsinstelmeter 3, 12-stations servogereedschapwagen 4, Werkstukmeting 5, Aangedreven gereedschapwagen 6, Olie-mist collector 7, Achterste spaanafvoereenheid 8, Gereedschade detectie 9, Pneumatische deur ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt

1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:

• Topkwaliteit gevoel, de wensen van de klant staan voorop

• 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
• High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
• Stabiel en volwassen leveringssysteem
• Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
• Upgraden van mechanisme volgens ergonomie en eenvoudig onderhoud
• Ons structuurontwerp principe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:

Welkom om ons te bezoeken!

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Tentoonstelling:

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 11

FAQ:

Economisch CNC draaibank HTC16Q GSK-systeem Kleine onderdelen Bewerking Servo Tailstock Slant Bed CNC draaibank 12

V1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.

V2. Wat zijn de belangrijkste producten van uw bedrijf?

Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.

V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?

Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.

V4: Wat zijn uw garantievoorwaarden?

We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,

vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?

Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?

Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden

uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?

We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om de visa en de installatievoorbereiding te regelen voordat ze naar het buitenland gaan.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% aanbetaling bij bestelling, 70% saldo betaling vóór verzending. onherroepelijke letter of credit op zicht

Producthoogtepunten

Productbeschrijving: Economische CNC-draaibank HTC30Q GSK-systeem voor het bewerken van kleine onderdelen, servostuurbare losse kop, schuine bed CNC-draaibank De HTC30Q is een hoogwaardig CNC-draaicentrum ontworpen voor precisiebewerking van kleine tot middelgrote componenten. Met een 45° schuine ...
