VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum

VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum

Verticaal bewerkingscentrum VMC850Q

Verticaal bewerkingscentrum 3 Assen

Verticaal bewerkingscentrum met 4 assen

Place of Origin:

China

Merknaam:

SMTCL

Certificering:

CE ISO

Model Number:

VMC1000Q

Neem contact met ons op
Vraag een offerte
Productgegevens
Brand:
SMTCL
Type:
VMC850Q VMC1000Q VMC1100Q
Product name:
Vertical Machining Center
Table size (L×W):
1200×500
Max load on the table:
600kg
X axis travel:
1000mm
Y axis travel:
500mm
Z axis travel:
540mm
A.T.C:
24 ATC with robot arm
Betaling en verzendvoorwaarden
Minimum Order Quantity
1 Set
Prijs
Onderhandelbaar
Packaging Details
Wooden package standard for sea shipping
Delivery Time
30 days
Supply Ability
50 Sets per Month
Productbeschrijving

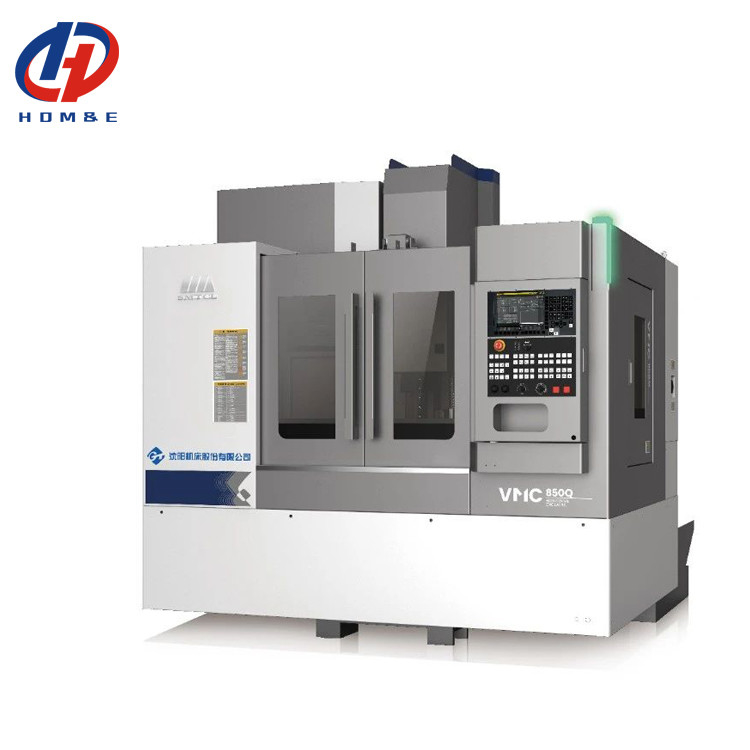

VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum 0

Productbeschrijving:

VMC850Q 3-assig verticaal bewerkingscentrum CNC VMC-machine 4-assig CNC verticaal freescentrum
Deze nieuwe generatie VMC850Q verticaal bewerkingscentrum maakt gebruik van een verticale frame-indeling, een kruisslede-structuur, een zeer stijve haringkolom, een omgekeerde trapeziumvormige spindelbox, een laag zwaartepunt, een zeer stijf bed, een drie-assige rollengeleiderail, om de machine een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit te garanderen; De machinestructuur is eenvoudig en compact, de vloeroppervlakte is klein, wat bevorderlijk is voor de montage van een automatische lijn; Kan oppervlakken frezen, boren, kotteren, ruimen, 2D- en 3D-oppervlakbewerking, tappen en andere processen van de integratie van zeer nauwkeurige bewerkingen. Eenvoudige bediening, hoge snelheid en hoog rendement, intelligent en stabiel.
Producteigenschappen:

1, Ontwerp met hoge stijfheid en hoge stabiliteit

* Zeer sterk integraal gietbed

* Drie-assige P-klasse rollengeleiding

* Lange overspanning haringkolom

2, Goede nauwkeurigheid en nauwkeurigheidsbehoud
* C3 voorgespannen kogelomloopspindel
* Thermische symmetrietechnologie
* Foutcompensatietechnologie
3, Veiligheid, milieubescherming, efficiënte productiviteit
* Drie-assige snelle verplaatsing 48 m/min

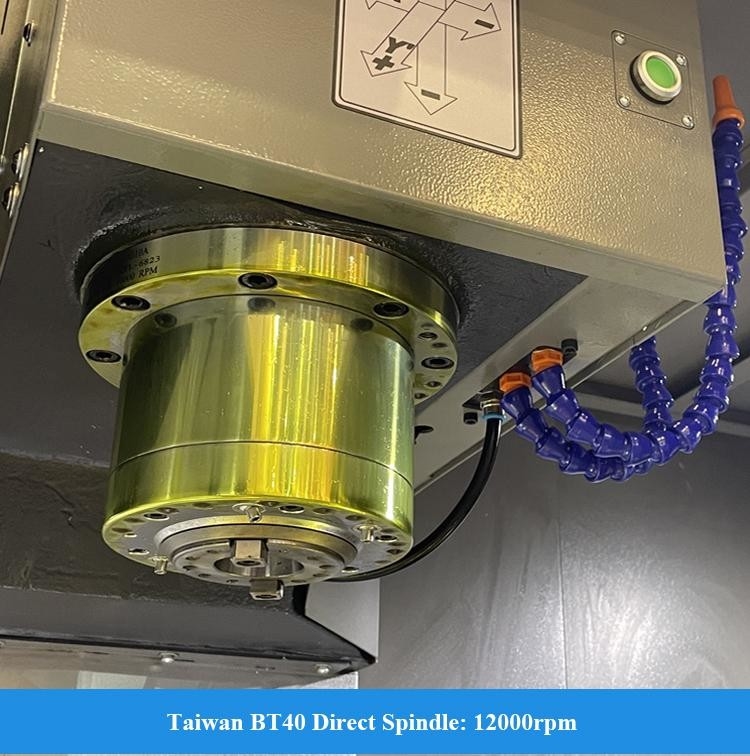

* Directe spindel 12000 RPM

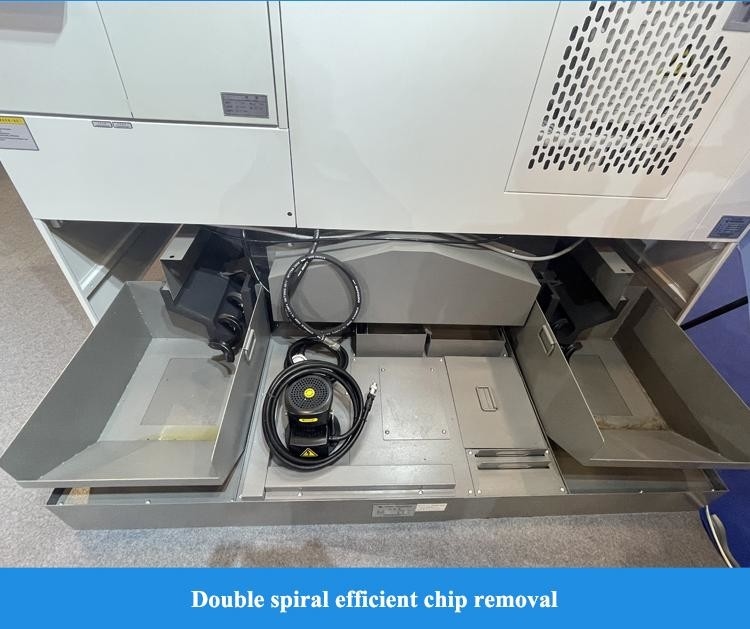

* Bed dubbele spiraalspanenafvoer
Productdetails:

VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum 1

Productparameters:

Item
Eenheid
VMC850Q
VMC1000Q
VMC1100Q
Capaciteit
X-as verplaatsing
mm
850
1000
1100
Y-as verplaatsing
mm
500
500
620
Z-as verplaatsing
mm
540
540
600
Spilneus tot tafeloppervlak
mm
120-660
120-660
120-720
Spilneus tot kolomoppervlak
mm
640
640
743
Werktafel
Tafelafmetingen (L×B)
mm
1000×500
1200×500
1300×610
Max. belasting op de tafel
kg
600
600
1000
T-sleuf afmeting
mm
18×5
18×5
18×5
Spindel
Spindelsnelheid
rpm
10000
10000
10000
Spilconus/spilschacht
mm
7/24 conus
7/24 conus
7/24 conus
BT40
BT40
BT40
Spindelmotor
kW
7.5/11
7.5/11
11/15
Maximaal uitgaand koppel
N.m
35.8/70
35.8/70
52.5/95.5
Spindelaandrijving

Synchrone tandriem
Gereedschap
Gereedschapshoudermodel

MAS 403 BT40
Trekschroefmodel

MAS 403 P40T-I
Voedingssnelheid
X,Y,Z snelle verplaatsing
m/min
48/48/48
3-assige motorvermogen (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
3-assige motorkoppel (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Max. snijvoeding
mm/min
1-20000
A.T.C
Type
stuks
ATC met robotarm
Modus

Dichtstbijzijnde gereedschapsselectie in bi-richting
Capaciteit
Stuks
24
Max. gereedschapslengte
mm
300
Max. gereedschapsgewicht
kg
7
Max. gereedschijfdia.-Vol
mm
80
Max. gereedschijfdia.-Aangrenzend
mm
150
Gereedschapswisseltijd (T-T)
sec
2.5
De hoogte tussen tafel en grond
mm
900
900
950
Overig
Totale afmetingen
(L×BxH)
mm
2400×2975×2840
(Exclusief spanentransporteur)
2700×2975×2840
(Exclusief spanentransporteur)
2940×3450×3050
(Exclusief spanentransporteur)
Nettogewicht machine
kg
5100
5400
6200
Totaal benodigd vermogen
KVA
18

18
25
Standaardconfiguratie:

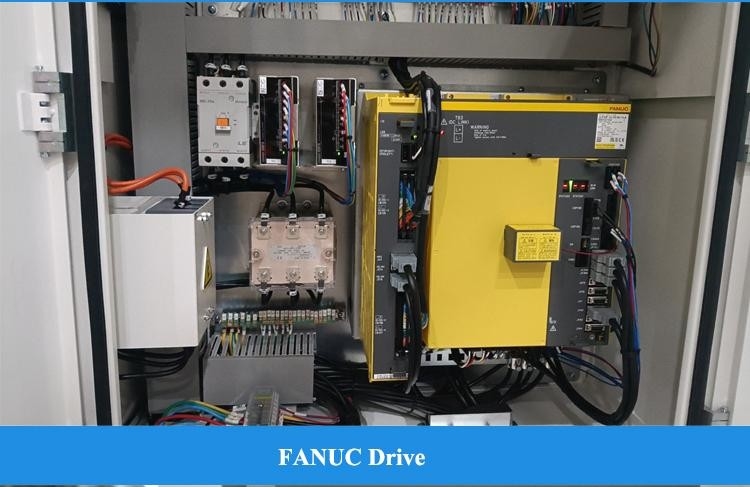

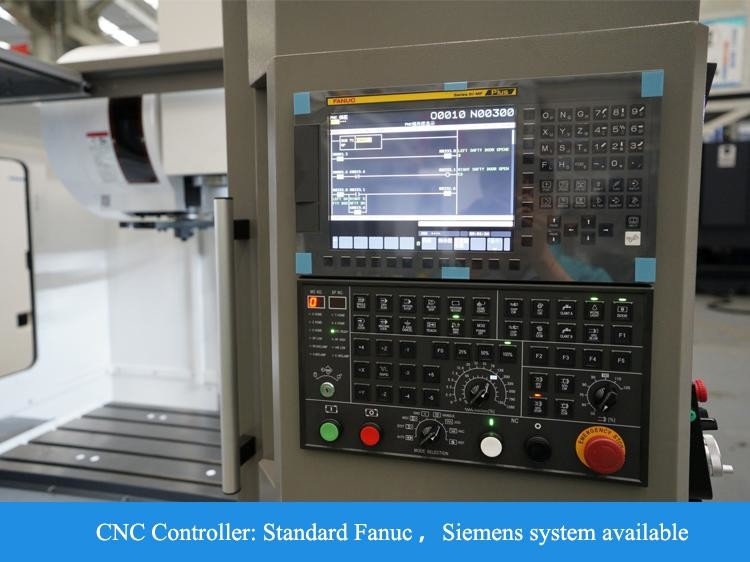

1. FANUC OI-MF TYPE(5)β besturingssysteem
2. 10000 RPM spindel, riemverbinding
3. 24 schijven manipulator gereedschapsmagazijn
4. Watertank + bed spoelspanen
5. Schone luchtdrukpistool, werklamp, waarschuwingslamp
Selectieve configuratie:
1. Fanuc Oi-MF TAPE(l)β systeem
2. Fanuc Oi-MF TAPE(l)α systeem
3. Siemens 828D CNC-systeem
4. Directe verbinding 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel
6. 4e as draaitafel
7. Koeling binnen 2MPa, 3MPa,5MPa,7MPa
8. Olie-waterafscheider
9. Ketting spanenverwijderaar
10. Schoon waterpistool
11. Gereedschap- en werkstukinspectie
12. Automatische deur
13. Veiligheidsdeurslot
14. Elektrische kast en airconditioning

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering

Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerp principe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:
VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum 2
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum 3

FAQ:

Q1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
Q3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand van installatie, koppeling met het softwaresysteem van de klant
Q6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Q7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland instrueren?
Wij kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om visa en installatievoorbereidingen te regelen voordat ze naar het buitenland gaan.
Q8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
