CNC VMC Verticaal Bewerkingscentrum VMC850Q Vierde As CNC Draaiende Tafel CNC Metalen Verticale Freesmachine
Productgegevens
| Merk: | SMTCL | Type: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Productnaam: | Verticaal Machinaal bewerkend Centrum | Tafelgrootte (L×W): | 1200 × 500 |
| Maximale belasting op de tafel: | 600 kg | X Axis Travel: | 1000 mm |
| Y Axis Travel: | 500 mm | Z Axis Travel: | 540 mm |
| A.T.C.: | 24 ATC met robotarm | ||
| Markeren |
CNC-verticaal bewerkingscentrum voor metaal,600 kg belasting CNC verticaal bewerkingscentrum,CNC-roterende verticale bewerkingscentrum |
||
Productbeschrijving
Productbeschrijving:

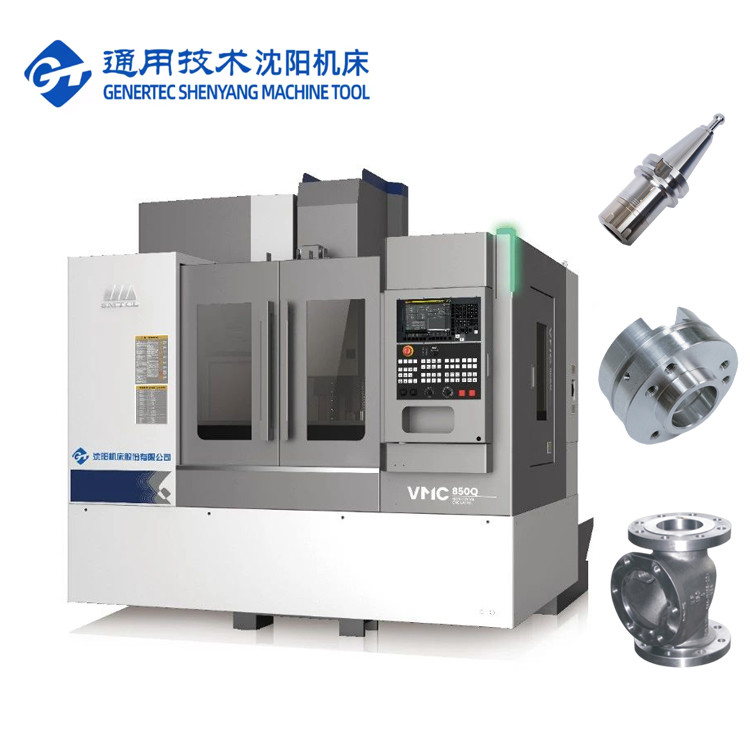

CNC VMC Verticaal Bewerkingscentrum VMC850Q Vierde As CNC Draaiende Tafel CNC Metalen Verticale Freesmachine
1Hoog stijfheid en hoge stabiliteit
* Geïntegreerd gietbed met hoge sterkte

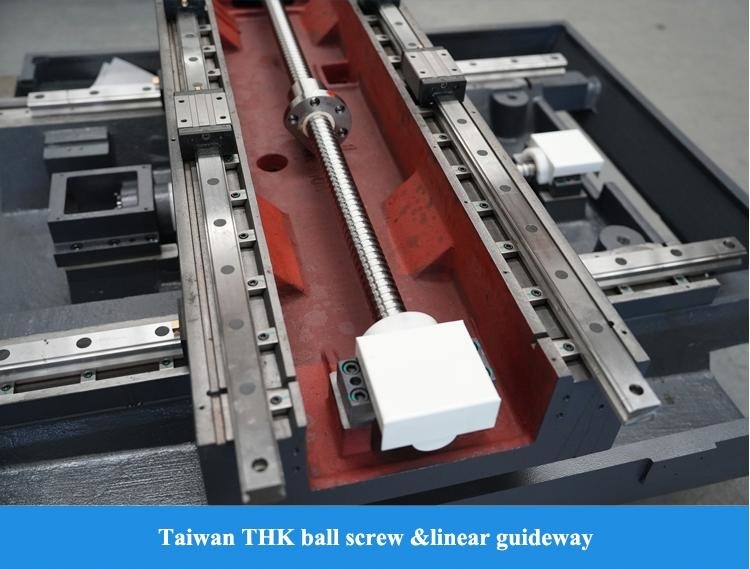

* Drieassige rolgeleider van klasse P
* Lange span haringbeen kolom
Productparameters:
|
Posten
|
Eenheid
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capaciteit
|
X-asverkeer
|
mm
|
850
|
1000
|
1100
|
|
Y-asreizen
|
mm
|
500
|
500
|
620
|
|
|
Z-asreizen
|
mm
|
540
|
540
|
600
|
|
|
Spindel neus naar tafeloppervlak
|
mm
|
120-660
|
120-660
|
120 tot en met 720
|
|
|
Spindel neus naar kolomoppervlak
|
mm
|
640
|
640
|
743
|
|
|
Werktafel
|
Tafelgrootte (L×W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300×610
|
|
Maximale belasting op de tafel
|
kg
|
600
|
600
|
1000
|
|
|
T-slotgrootte
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spindel
|
Spindel snelheid
|
rpm
|
10000
|
10000
|
10000
|
|
Spindelconic/spindelstaaf
|
mm
|
7/24 koppel
|
7/24 koppel
|
7/24 koppel
|
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
|||
|
Spindelmotor
|
kw
|
7.5/11
|
7.5/11
|
Geliefd zijn, 15/11
|
|
|
Maximaal uitgangsmoment
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Spindeldrijftype
|
|
Synchrone tandband
|
|||
|
Gereedschappen
|
Werktuighouder model
|
|
BT1 BT2 BT3 BT4
|
||
|
Pull stud model
|
|
MAS 403 P40T-I
|
|||
|
Voerpercentage
|
X,Y,Z snel doortrekken
|
m/min
|
48/48/48
|
||
|
3 assen motorvermogen ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assen motorkoppel ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Maximaal snijvoedsel
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Type
|
pc
|
ATC met robotarm
|
||
|
Modus
|
|
Dichtstbijzijnde selectie van gereedschap in beide richtingen
|
|||
|
Capaciteit
|
Pc.
|
24
|
|||
|
Maximale lengte van het werktuig
|
mm
|
300
|
|||
|
Maximaal werktuiggewicht
|
kg
|
7
|
|||
|
Max te hard schijf.
|
mm
|
80
|
|||
|
Max te schijfdia. - Naast
|
mm
|
150
|
|||
|
Tijd voor het vervangen van gereedschap ((T-T)
|
sec.
|
2.5
|
|||
|
De hoogte tussen tafel en grond
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Algemene afmetingen
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(excl. splijttransporteur)
|
2700 × 2975 × 2840
(excl. splijttransporteur)
|
2940 × 3450 × 3050
(excl. splijttransporteur)
|
|
Netto gewicht van de machine
|
kg
|
5100
|
5400
|
6200
|
|
|
Totaal vermogen
|
KVA
|
18
|
18
|
25
|
|
|
Standaardconfiguratie:
1. FANUC OI-MF TYPE (5) β besturingssysteem
2. 10000 RPM spindel, gordel aangesloten 3. 24 schijfmanipulator gereedschap magazine 4Watertank + bedsproeichip 5Schoon luchtpistool, werklicht, waarschuwingslicht |
Selectieve configuratie
1Fanuc Oi-MF TAPE (1) β-systeem

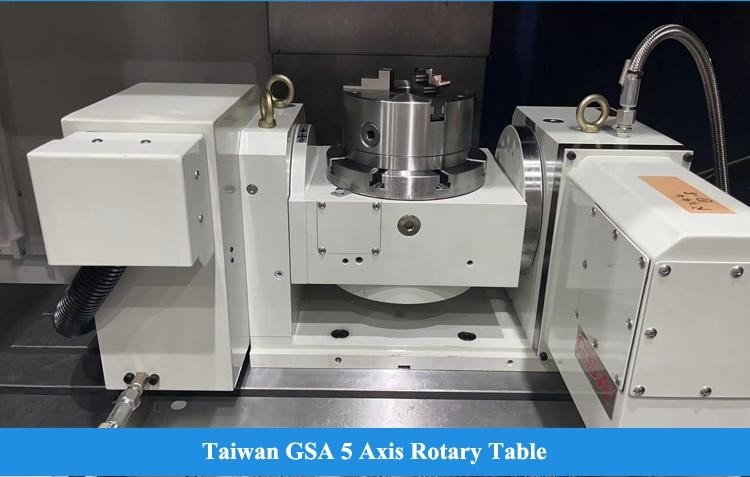

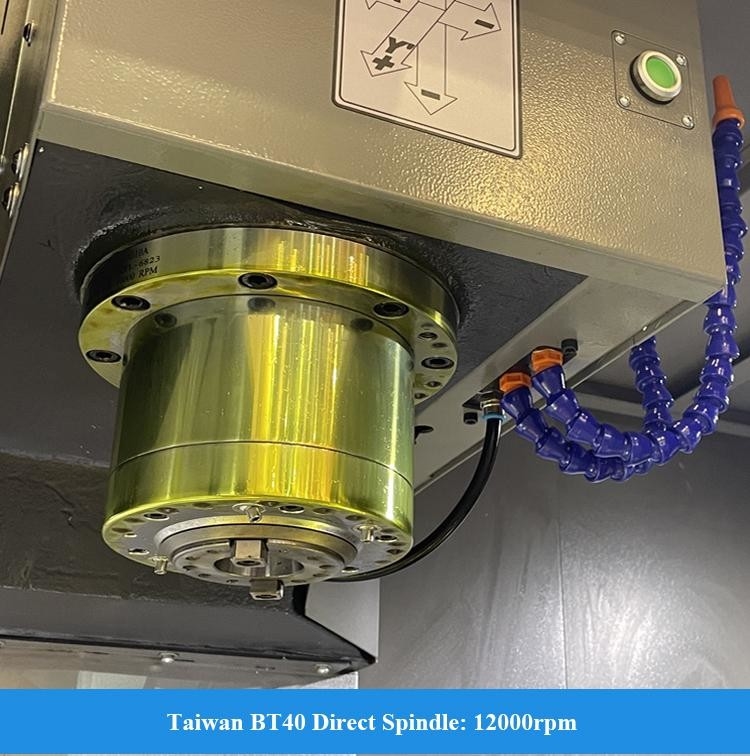

2Fanuc Oi-MF TAPE-systeem 3. Siemens 828D CNC-systeem 4. directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4e as draaitafel 7. koeling binnen 2MPa, 3MPa, 5MPa, 7MPa 8. Olie-waterseparator 9. ketenchipverwijder 10Een schoon waterpistool. 11. Inspectie van gereedschap en werkstuk 12Automatische deur. 13Veiligheidsdeur slot. 14Elektrische kast en airconditioning |
||||
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
