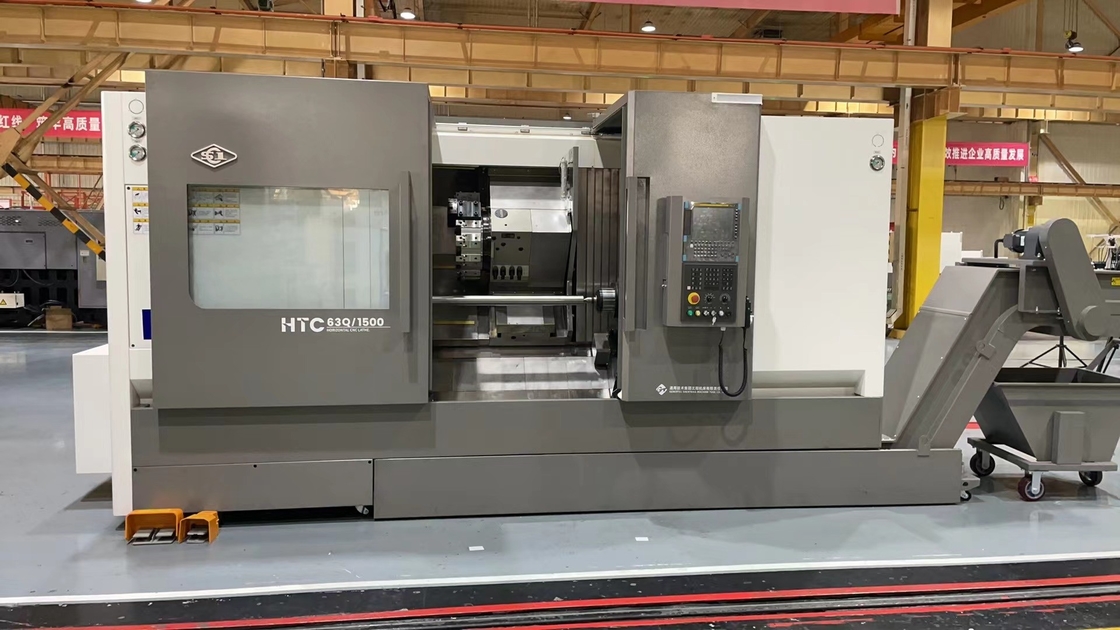

Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank

Merknaam: SYMG
Modelnummer: HTC63n serie45°Bed
Plaats van herkomst: Chinees
Certificering: ISO certification
Minimale bestelhoeveelheid: 1 set
Prijs: Onderhandelbaar
Leveringscapaciteit: 45 reeksen per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Productnaam: HTC63Q Maximale doorsnede:: 600/630 mm
Maximale snijlengte:: 1000/1500/2000/3000mm Maximale diameter van de schommel over het bed:: ₹ 700
Maximale draaidiameter op de glijbaan:: ¥600 De diameter van het spindelgat:: 104 mm
Maximale doorsnede van de staaf:: 85 mm Spindel snelheidsbereik:: 35-2000 r/min

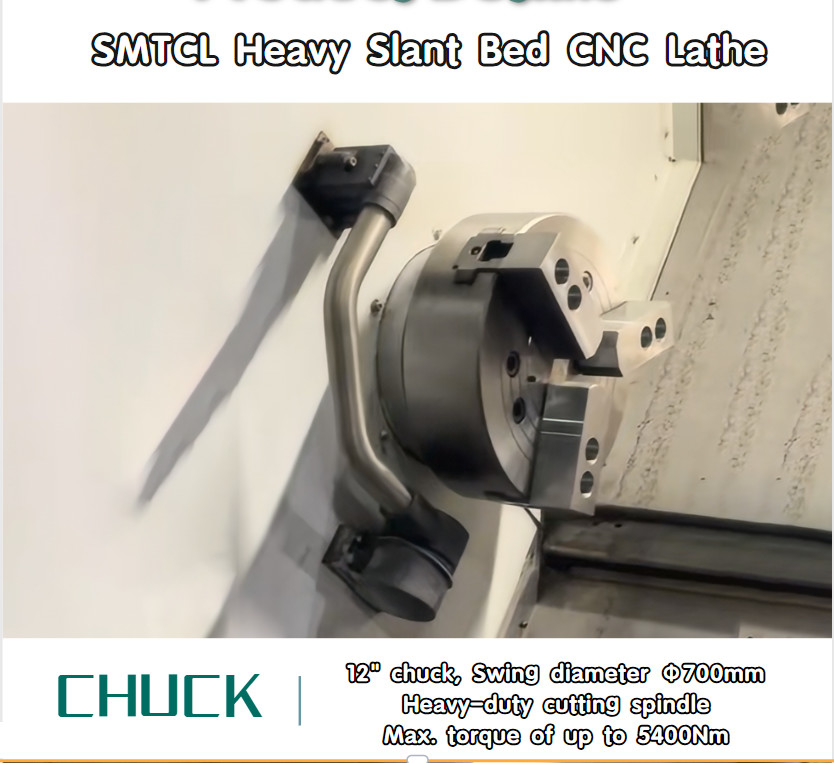

Standaardschokdiameter:: 12“ Standaard type gereedschapsturf:: 12 stations horizontale servo-gereedschapsturf
Markeren

CNC-draaibank met zware snijspindel

,

CNC van het hellingsbed Draaibank

,

Maximale snijlengte 3000 mm CNC draaibank

Productbeschrijving

Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank 0

Productbeschrijving
Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank
HTC63Q/H/S zadel neemt een intern ondersteunde dubbele geleidingsrailsstructuur aan, spindel neemt een twee-versnellingsvariabele snelheidspindeldoos aan, die een hoge snelheid en een groot snijmoment heeft.voor de vervaardiging van machines en toestellen bedoeld bij post 8402, auto's enz.
Productkenmerken
1,Hoge precisie
◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆ kwantificatie van procesnormen
◆ Hoogpressieve roosterregelaar
2Hoog rendement
Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoorIn het algemeen is de
◆ Hoog-efficiënte servo toren
◆ Hoogwaardige, zware snijspindel
3Hoge stijfheid
◆ Hoogwaardig gietijzeren bed, enz.
◆ Sleutelstukken: bedkist met lange spanning
◆ Hoog vermogen en hoog koppel spindel
◆ Gereedschapstorent met hoge stijfheid
Productgegevens


met een breedte van niet meer dan 50 mm

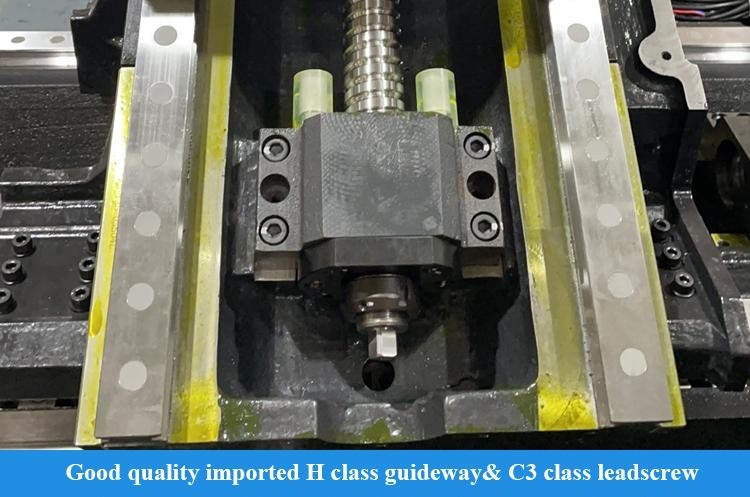

Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroeven en H-graad geleidingsrails en wordt rechtstreeks aangedreven door servomotoren om een uitstekende werkingsnauwkeurigheid te bereiken


met een vermogen van meer dan 50 W

Het neemt geïmporteerde hoogwaardige cilindrische rollagers van P4-kwaliteit aan en werkt samen met een hoge-precisie-spoel om een uitstekende rotatie-nauwkeurigheid te bereiken.


Hoge snelheid twee assen

De twee assen maken gebruik van geïmporteerde schroeven en gebruik maken van pre-stretching technologie om een snelle en stabiele werking van het gereedschap te garanderen

Volledige functionele configuratie, waardoor
intelligente productie
Verschillende moduleconfiguraties zoals steady-rest, sub-spindle, servo tailstock en Y-as kunnen
Het kan de verwerking van werkstukken in meerdere sequenties realiseren en kan ook worden uitgerust met werkstukmeting, gereedschapsmeting,
De Commissie heeft in haar advies van 15 juni 1996 een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.

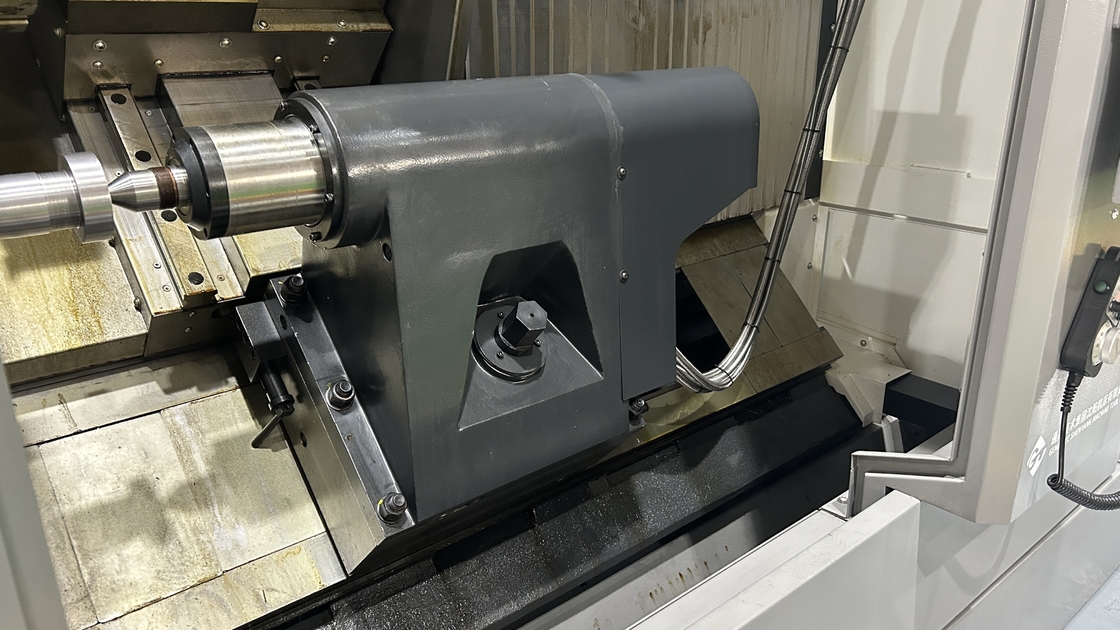

Kleine spindelstaart
Het is uitgerust met een kleine spindel structuur tailstock, en intern geïnstalleerde conische rol
Lagers en hoekige contactballagers om de snijstijfheid van het staartpunt te verbeterenen zorgen voor het snijend effect van langassige onderdelen.

Bed met hoge stijfheid
Het bed is een bed met een helling van 45°, met een geoptimaliseerde en versterkte ribstructuur in de binnenkant.die de dynamische stijfheid effectief verbetertDe verbinding tussen het bed en de kop wordt geschraapt en gemalen met een dubbel rustoppervlak, waardoor de snijstijfheid van de gehele machine verder wordt verbeterd.


met een vermogen van niet meer dan 50 W De krachtige motor is gekoppeld aan een zware snijspindel met een maximaal koppel
met een diameter van niet meer dan 50 mm,efficiëntie.



Toepassing in de industrie

Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank 1

Productparameters
Artikel 2
Eenheden
HTC 63Q
HTC 63H
Max. snijdia. (as/schijf)
mm
Φ600/Φ630
Φ630/Φ800
Maximale snijlengte
mm
1000/1500/2000/2500
1000/1500/2000/3000
Max. Swing dia. Over het bed
mm
Φ700
Φ820
Max. Swing dia. Over bed gap
mm
Φ600
Φ650
Spindel
Spindel neusmodel
-
A2-11
A2-11
Voorlager binnendia.
mm
Φ160
Φ160
Spindelconiciteit en gatgrootte

1:20;Φ150
1:20;Φ150
Dia. van spindelgat Max.
mm
Φ104
Φ106
Max, bar dia.
mm
Φ85
Φ88
Standaard Chuck Dia.
Inch
12"
15"
Spindelversnellingsbereik
r/min
35-2000
35-2000
Spindel max.koppel
Nm
1250
1900
Snelheidsreeks van de spindel

met een breedte van niet meer dan 50 mm
met een breedte van niet meer dan 50 mm
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
20/30
22/26
X/Z-as
X-as snelle snelheid
mm
15
12
Z-as snelle snelheid
mm
15
12
Vervoer op de X-as
mm
320
430
Z-asvervoer
mm
510/1010/1510/2010/2510
510/1010/1510/2010/2510
Tailstock
Reizen van staartbestanden
mm
Voor de toepassing van deze verordening geldt:
1050/15500/2050/3050
Metode voor het aandrijven van de staart

Saddelstrek
Saddelstrek
Reizen met staartstok
mm
150
180
De staart van de mouw.
mm
Φ160
Φ180
Tailstockconic gatconic

Morse 5#
Morse 6#
Gereedschapstorent
Vorm van het gereedschapstorent

12 stations horizontale servo toren
12 stations horizontale servo toren
Centrumhoogte
mm
160
160
Werktuiggrootte
mm
32×32
32×32
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
- Ja, dat klopt.
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm
kg
800
800
Werkstukken voor as
kg
1300
2000
Andere
Afstand tussen spindelcentrum en vloer
mm
1085.5
1160
Gewicht van de machine
kg
7000/8500/10000/12500
13000/16000/19000/22000
Standaardconfiguratie:
FANUC 0i ̊TF plus
Gereedschapswagon met 12 stations
Oliecilinder met vaste chuck
Standaardconfiguratie:
Hydraulisch middenframe
Servo-subspindel
Pneumatische deur
Gereedschapsinstelling
Werkstukmeting
Olie mistverzamelaar
Detectie van schade aan gereedschap

Spindel met hoge stijfheid
Het hoofdcomponent met grote lengte neemt
geïmporteerde dubbelrijke cilindrische rollenlagers en hoekcontact
kogellagers aan de voor- en achterzijde, waardoor de stijfheid en het koppel van de spindel worden verhoogd
en bereikt uitstekende effecten bij zwaar snijdenvan de spindel.

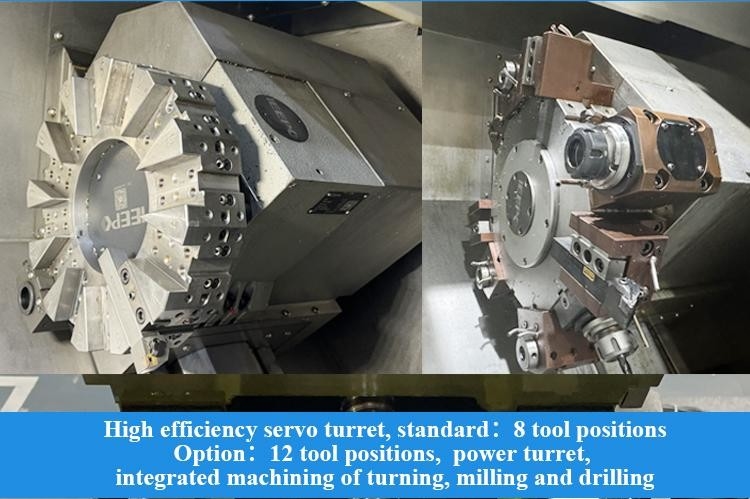

Efficiënte servo torent De servomotor met een hoog rendement wordt gebruikt om de precieze indexering van de snijkop te regelen, zodat deze sterk blijft.
De snelste gereedschapsschakeling op aangrenzende stations duurt slechts 0,4 s, wat snel en snel is.
heeft een hoge verwerkingsefficiëntie.


















Onze dienst

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons

Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank 2

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.Onze fabriek heeft meer dan 80 jaar's geschiedenis van de productie van machine toolsDe eerste draaibank, boormachine en boormachine zijn allemaal hier geboren.Werktuigmachines omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek

Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000mm Zware snijspindel CNC horizontale draaibank 3

Veelgestelde vragen
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
