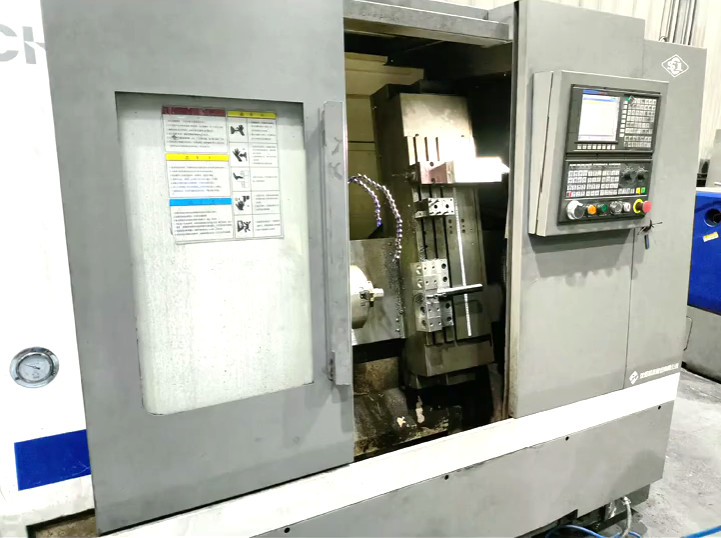

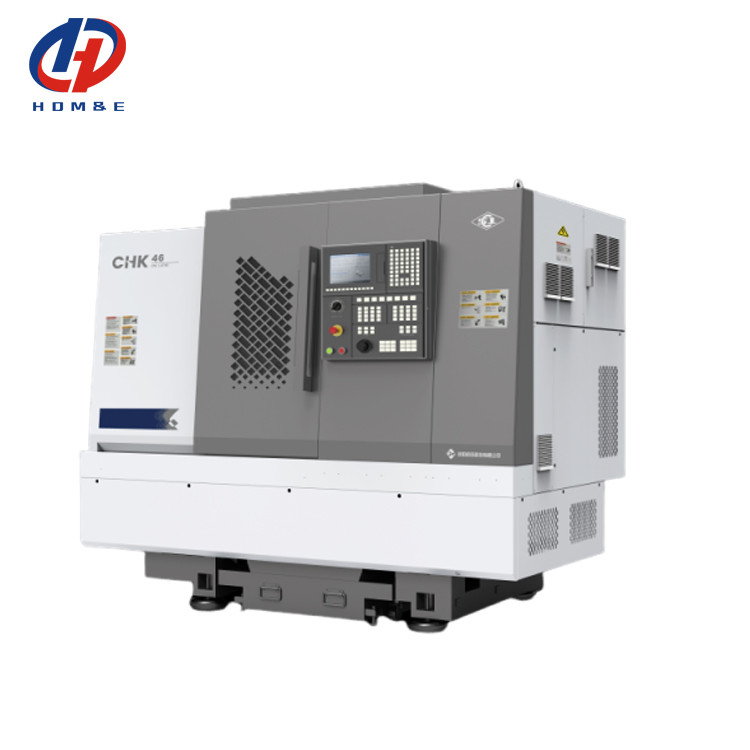

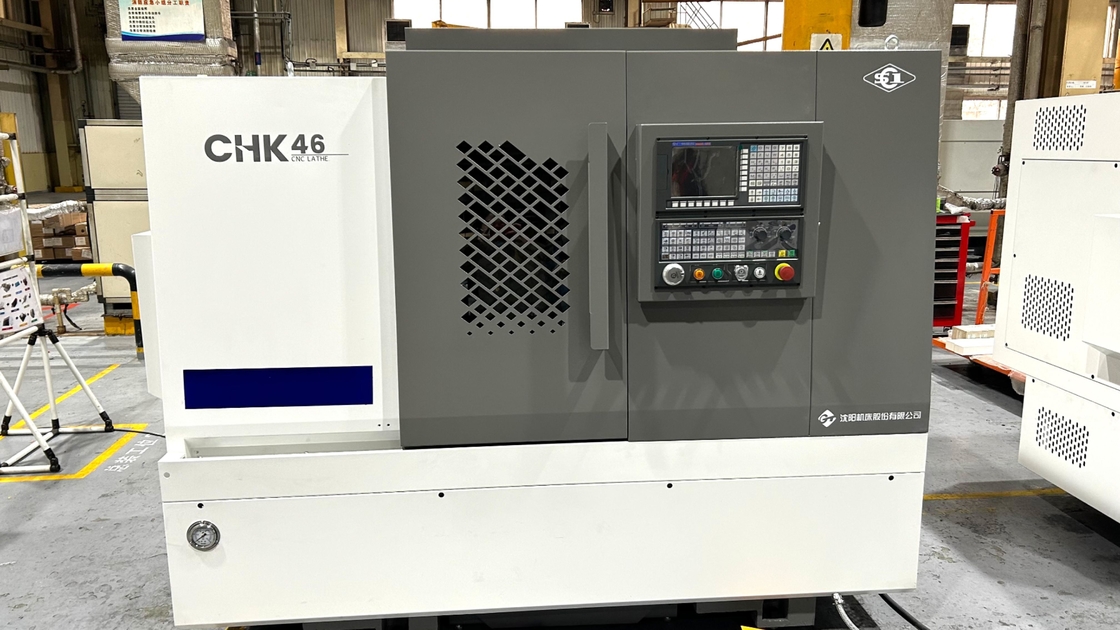

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder

Merknaam: SMTCL
Modelnummer: iT35L
Plaats van herkomst: Chinees
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

Hoge het Bedcnc van de Starheidshelling Draaibank

VIVA-het Bedcnc van de DRAAIhelling Draaibank

Horizontale CNC de Draaibankmachine van FANUC

Productgegevens

Merknaam: SMTCL Modelnummer: CHK46
Cnc of niet: CNC Sleutelwoord: Gang Tool Slant Bed CNC draaibank
Maximale draaidiameter: Φ250 Max. Gekeerde lengte (mm): 350
Max.schommeldiameter boven het bed: Φ400 Max.schommeldiameter over de dwarsglijbaan: Φ100
Turretvorm: Gereedschapspost van het type bende Max. Spindel snelheid (rpm): 4000 t/m
Vervoer (X-as) ((mm): 430 Vervoer (Z-as) ((mm): 430
Type van asneus: A2-5
Markeren

Bar Feeder CNC draaibank

,

Gang tool CNC draaibank machine

,

Automatische CNC-draaibank

Productbeschrijving

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 0

Productbeschrijving:

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder

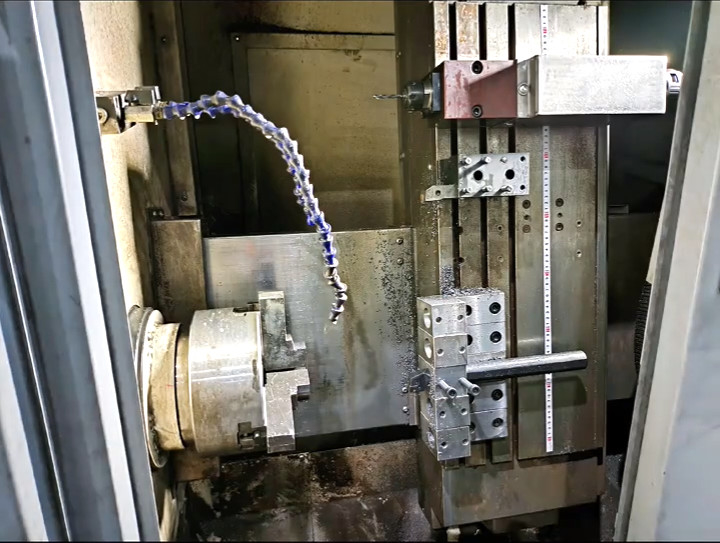

CHK46 heeft een uitstekende prestatie, met het ontwerp van de bende gereedschapspost als hoogtepunt.
De gangwerktuigpost heeft een compacte lay-out, waardoor snelle en nauwkeurige gereedschapswisselingen mogelijk zijn, waardoor de bijbehorende verwerkingstijd sterk wordt verkort en de productie-efficiëntie effectief wordt verbeterd.Het gereedschap is uitgerust met een hoge precisie spindle die een sterke en stabiele krachtDe machine heeft een sterke stijfheid en een uitstekende antivibratieprestatie en is geschikt voor precisiebewerking van verschillende materialen.Het is gemakkelijk te bedienen en wordt veel gebruikt in de productie van kleine precisieonderdelenHet is een krachtige hulpmiddel om het concurrentievermogen van ondernemingen te vergroten.

Productkenmerken:

CHK46 heeft de volgende drie opmerkelijke kenmerken:

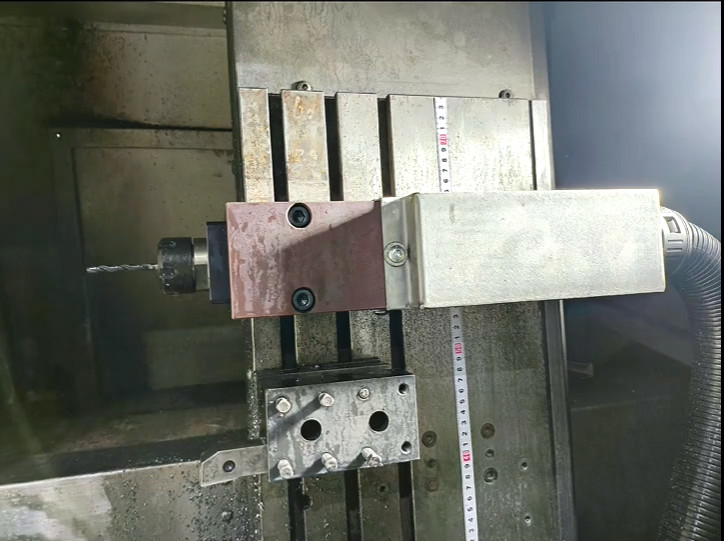

Ten eerste:De machine is voorzien van een hoge precisie band gereedschapspost, waarmee gereedschap snel kan worden vervangen en nauwkeurig kan worden geplaatst, wat de bewerkingsdoeltreffendheid en nauwkeurigheid aanzienlijk verbetert.
Ten tweede:de werktuigmachine heeft een hoge stijfheid en een uitstekende antivibratiefunctie.Het kan de stabiliteit van de bewerking zelfs tijdens het snijden met hoge snelheid garanderen en de bewerkingskwaliteit van de werkstukken garanderen.

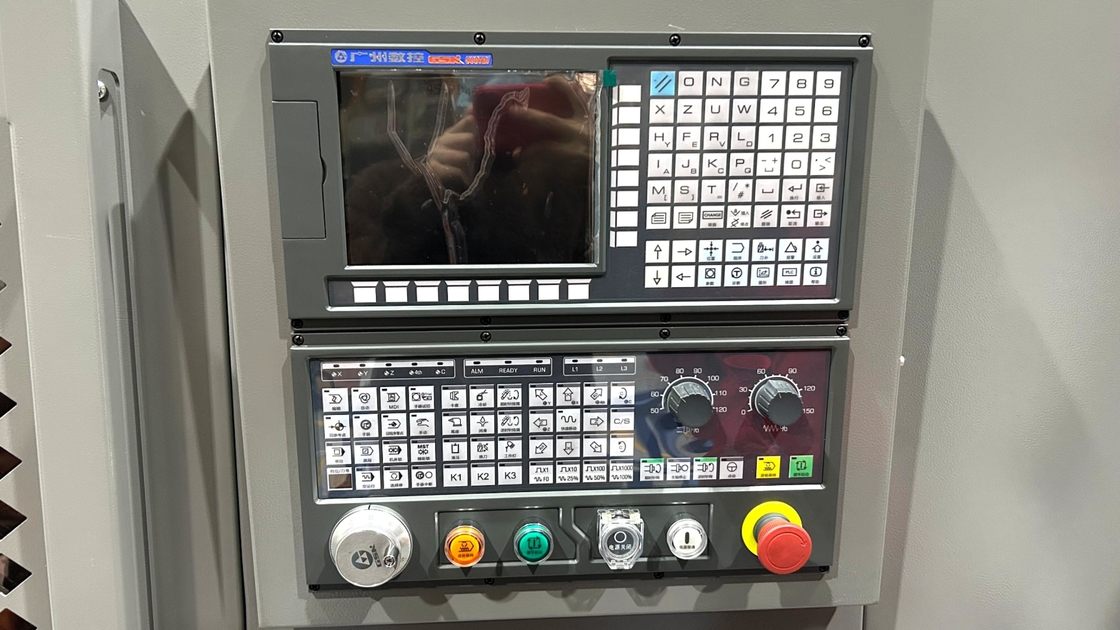

Ten derde:Het is uitgerust met een geavanceerd CNC-systeem. De werking is eenvoudig en intuïtief, en het kan de programmering van complexe verwerkingstechnieken realiseren om aan diverse verwerkingseisen te voldoen.Het is geschikt voor de efficiënte productie van precisieonderdelen.
Productgegevens:

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 1Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 2

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 3Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 4

Productparameters:
Posten
Eenheid
CHK46
Max. draaidiameter
mm
Φ250
Max. draailengte
mm
350
Max.schommeldiameter boven het bed
mm
Φ400
Max.schommeldiameter over de dwarsglijbaan
mm
Φ100
Spindel
Type spindel neus

A2-5
Inwendige diameter van het voorlager
mm
Φ90
Taper van spindelboor

Φ90
Spindelboor

Morse 6#
Max. door middel van de balkdiameter
mm
Φ56
Max.dia. van bar
mm
Φ45
Max. diameter van de boor van de kollet
mm
Φ46
Max. spindel snelheid
r/min
4000
Nominaal koppel van de spindel
Nm
72
Max. spindelkoppel
Nm
105
Hoofdmotor-uitgangsvermogen continu /30 minuten
kW
7.5/11
X/Z-as
X/Z snelle traverse
m/min
24
X-asverkeer
mm
430
Z-asreizen
mm
430
Toren
Turretvorm

Gereedschapspost van het type bende
Centrumhoogte van de boorgereedschapsholder
mm
52
Outer circle gereedschapsholder
mm
20 × 20
met een breedte van niet meer dan 50 mm
mm
20 × 20
Gezichtsgereedschapsholding
mm
20 × 20
Borende gereedschapsholder
mm
Φ25
Koeling en afsplintering
Formulier voor het verwijderen van de chip

Splijtdrager
andere
Afstand van het middelpunt van de spindel tot de bodem van het bed
mm
1060
Nettogewicht van de machine
kg
2250
Totaal vermogen van de stroomvoorziening
kVA
16
Algemene afmetingen (lengte X breedte X hoogte)
mm
2250×1350×1850
Machinaal gereedschaps nauwkeurigheid
Inspectiepunten
Fabrieksnorm
Bewerkingsnauwkeurigheid
IT6
Rondheid van het werkstuk
0.005mm
Cylindrisiteit van het werkstuk
0.015 mm / 110 mm
Vlakheid van het werkstuk
0.015mm/ Ф 130mm
Ruwe oppervlakte van het werkstuk
Ra 1,6 μm
Positioneringsnauwkeurigheid
X-as
0.01 mm
Z-as
0.01 mm
Herhaling van de positie Accuracy
X-as
00,006 mm
Z-as
00,006 mm

Toepassing in de industrie:

Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 5

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 6
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Gang Tool Slant Bed CNC draaibank CHK46 Automatische draaibank met staafvoeder 7

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
