Kwaliteit SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum fabriek

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum

Name: SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: DTC500
Availability: InStock

Merknaam: SMTCL/SYMG

Modelnummer: DTC500

Plaats van herkomst: Chinees

Certificering: ISO certification

Minimale bestelhoeveelheid: 1 set

Prijs: Onderhandelbaar

Leveringscapaciteit: 50 stuks per maand

Taggen

Hoge Precisiecnc Verticaal Machinaal bewerkend Centrum

12000rpm brug Machinaal bewerkend Centrum

15000mm/min brug Machinaal bewerkend Centrum

Productgegevens

Merknaam::	SYMG, SMTCL	Type::	Verticaal
Model:	DTC500	Asversmalling::	BT30
CNC Controlesysteem::	Fanuc Siemens Syntec KND GSK	max.speed:	20000 mm/min
De Macht van de asmotor (kW)::	3.7/5.5	De Capaciteit van het hulpmiddeltijdschrift::	21
X Axis Travel:	500 mm	Y Axis Travel:	400 mm
Z Axis Travel:	300 mm	Worktableafmetingen:	650 × 400 mm
maximaal toegestane belasting:	250 kg
Markeren	Efficiënt CNC-boorcentrum , SMTCL CNC-boring-tappingcentrum , Verticale boormachine

Productbeschrijving

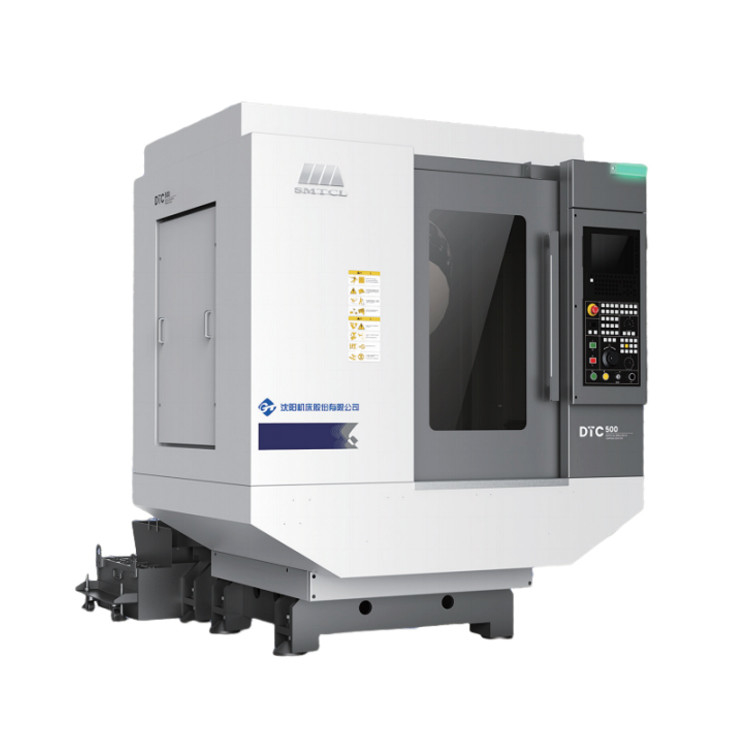

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 0

Verticale boormachine DTC500 CNC-freesmachine Efficiënt boorcentrum

Brede toepasbaarheid op de 3C-industrie, de auto-industrie en andere industrieën

Het DTC500 verticale boor- en tapcentrum integreert eindige-elementenanalyse en vooruitontwerp om de machinecarrosseriestructuur te optimaliseren.Het heeft een laag zwaartekrachtcentrum en een grote span bed en een haringbeen kolomDe spindelbox heeft een thermisch symmetrisch ontwerp om thermische vervorming tegen te gaan. Temperatuur zelfcompensatie is standaard, met de nauwkeurigheid binnen 0.015Het is geschikt voor complexe verwerking van 3C-producten, auto-onderdelen, enz.

Productkenmerken:

1,Hoge stijfheid en hoge seismische weerstand

◆ Grote spanning van de machine
◆ Haringbeenkolommen
◆ Thermisch symmetrische spindeldoos

2,Hoge dynamische respons

◆ Nieuw geactualiseerd transmissiesysteem
◆ Servosysteem met hoge respons

3,Hoog rendement en stabiliteit

◆ Efficiënt servo-gereedschapsmagazin
◆ Volledig afgesloten interne bescherming
◆ Tweede reiniging van het gereedschapshandel

Productgegevens:

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 1

1.Het bed met zes voet grond, laag zwaartepunt en grote span verbetert de anti-vibratie op de prestaties van de werktuigmachine in een all-round manier.

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 2

2.De bodem is stabieler, en de binnenste rib heeft een sterkere torsieresistentie en meereen stabiele verwerking.

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 3

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 4

4.Deze functie zorgt ervoor dat de werkelijke bewerkingsnauwkeurigheid van boor- en tapproducten tijdens het bewerkingsproces stabiel kan worden gecontroleerd binnen 0,015 mm.

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 5

5.De drie assen vormen een labyrintstructuur door middel van buffers en beschermers die het binnendringen van bewerkingsschroot en snijvloeistof effectief kunnen voorkomen,en de levensduur van het werktuig effectief te verbeteren.

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 6

6.Deze functie kan effectief het probleem van gereedschap val of plotselinge verslechtering van de bewerkingsnauwkeurigheid veroorzaakt door onzuivere gereedschaphouder op te lossen.

Productparameters:

Hoofdtechnische specificaties

Belangrijkste technische parameters

Naam			Eenheid	DTC500
Werktafel	Afmetingen van de werktafel		mm	650x400
	maximaal toegestane belasting		kg	250
	T-slotgroottes		mm × stuks	14x3
Verwerkingsbereik	Max. verplaatsing van de werktafel X		mm	500
	Max. verplaatsing van de glijbaan Y		mm	400
	Max. verplaatsing van spindel Z		mm	300
	Afstand tussen spindel en werktafel	Max, ik ben er klaar voor.	mm	460
		- Min.	mm	160
	Afstand van het spindelcentrum tot de geleidingsrail		mm	445
Spindel	Taper gat (7:24)			BT2vrijwilligerswerk
	Max. snelheid		r/min	20000
	Nominaal uitgangsmoment ((S1/S2)		N.m.	11.8/17.5
	Vermogen van spindelmotor ((S1/S2)		kW	3.7/5.5
Gereedschap	model van gereedschapsstaaf			BT1 BT2 BT2 BT3 BT4
Voeder	Snel bewegen.	X-as	m/min	48
		Y-as		48
		Z-as		48
	Vermogen van de drieassige aandrijving ((X/Y/Z)		kW	2.5/2.5/2.7
	Het koppel van de drieassige aandrijvingsmotor ((X/Y/Z)		Nm	8/8/12
	Voersnelheid		mm/min	30000
Gereedschapsmagazin	Voorwerp van het gereedschapsmagazin			Servo-gereedschapsmagazin voor torens
	Selecteer toolmethode			Tweerichtings selectie van nabijgelegen gereedschap
	Capaciteit van het gereedschapsmagazin		bar	21
	Max. Werktuiglengte		mm	250
	Max. Werktuiggewicht		kg	3
	Max.diameter van het werktuighoofd	Volledige tool	mm	Φ65
		Naastgelegen lege tool	mm	Φ100
	Werktuigwisseltijd (gereedschap naar gereedschap)		s	1.6
Gewicht van het werktuig			kg	2800
Totaal elektriciteitsvermogen			KVA	18
Omvang van de contour (LXWXH)			mm	2300 × 1800 × 2400

Precisie van het werktuig

De positioneringsnauwkeurigheid van deze werktuigmachine voldoet aan de nationale norm van de Volksrepubliek China GB/T18400.4-2010 "Acceptatienormen voor de positioneringsnauwkeurigheid van werktuigmachines".

Inspectiepunten		Fabrieksnorm
Bewerkingsnauwkeurigheid		IT6
Positioneringsnauwkeurigheid	X-as ((mm)	0.006
	Y-as ((mm)	0.006
	Z-as ((mm)	0.006
Herhalingspositie-nauwkeurigheid	X-as ((mm)	0.004
	Y-as ((mm)	0.004
	Z-as ((mm)	0.004

- Nee, dat is niet waar.	Naam	Model of specificatie	Qty	Merken	Opmerking
1	CNC-systeem	FANUC OI-MF PLUS TYPE ((5)	1	FANUC
2	Hoofdmortier	AiI2/20000-B	1	FANUC
3	X-asservo-motor	aiS8/4000	1	FANUC
4	Servomotor voor de Y-as	aiS8/4000	1	FANUC
5	Servomotor voor de Z-as	aiS12B/4000 aiS12B/4000	1	FANUC
6	X-assen loodschroef	Bolschroef,φ28×12,C3	1	Japanse THK
7	Y-assen loodschroef	Bolschroef,φ28×12,C3	1	Japanse THK
8	Z-assen loodschroef	Bolschroef,φ32×12,C3	1	Japanse THK
9	Schroeflagers	20×47×15/25×62×15 2	4/4	Japan NTN
10	Gereedschapsmagazin	21 gereedschapsposities, gereedschapsmagazin van de torent	1	Okada, Taiwan
11	Glijsysteem		1	Sheng Xiang
12	Watertank		1	Shenyang Machine Tool
13	Pneumatisch onderdeel		1	Qi Li Ke.
14	Hoofdstroomschakelaar		1	Koreaans LS
15	hoofdcontactor		——	Koreaans LS
Volgens de leveringscyclus heeft de fabrikant het recht gekochte onderdelen van dezelfde kwaliteit te vervangen zonder dat dit de prestaties van de werktuigmachine beïnvloedt.

Toepassing in de industrie:

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 7

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 8

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 9

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 10

Uitstelling:

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum 11

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
