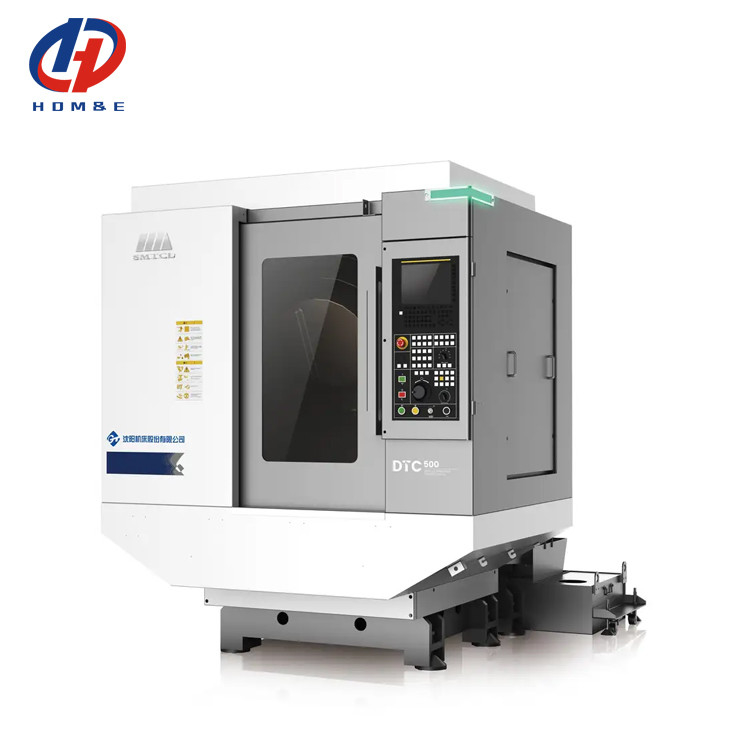

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine

CNC-verticaal verwerkingscentrum

Verslaafd 4 Assen Tapping Center

4 ascnc verticaal machinaal bewerkend centrum

Plaats van herkomst:

Chinees

Merknaam:

SMTCL/SYMG

Certificering:

ISO certification

Modelnummer:

DTC500

Neem contact met ons op
Vraag een offerte
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine
Productgegevens
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
Onderhandelbaar
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45 tot 60 dagen
Betalingscondities
L/C, T/T, Western Union
Levering vermogen
50 stuks per maand
VERWANTE PRODUCTEN
Goede prijs. Economisch CNC Verticaal Bewerkingscentrum M800 3 Assen CNC Freesmachine Syntec Controller VMC Machine online Video

Economisch CNC Verticaal Bewerkingscentrum M800 3 Assen CNC Freesmachine Syntec Controller VMC Machine

Vind de beste prijs
Goede prijs. 4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine online Video

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine

Vind de beste prijs
Goede prijs. SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum online Video

SMTCL Verticale boormachine DTC500 Efficiënt CNC-boorcentrum

Vind de beste prijs
Goede prijs. SMTCL VMC850Q 3-assig verticaal bewerkingscentrum CNC freesmachine 4-assig CNC verticaal bewerkingscentrum online Video

SMTCL VMC850Q 3-assig verticaal bewerkingscentrum CNC freesmachine 4-assig CNC verticaal bewerkingscentrum

Vind de beste prijs
Neem contact met ons op
+8613916455787
sales@huidijd.com
86-021-61195255
Contact opnemen
Productbeschrijving

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 0

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine
Brede toepasbaarheid op de 3C-industrie, de auto-industrie en andere industrieën
De DTC500-serie machine tool is een soort verticaal boorcentrum met een hoge seismische weerstand en een hoge dynamische respons.en hoge stabiliteit oplossingen voor verschillende ingewikkelde verwerking gevallen zoals kleine segmenten en meerdere hoeken etc., die de vervaardiging van middelgrote en kleine platen, platen, alsmede schelcomponenten voor de toepassing van 3C, auto- en kleine metalen bouwstukken kan realiseren
Productkenmerken:
1,Hoge stijfheid en hoge seismische weerstand
◆ Grote spanning van de machine
◆ Haringbeenkolommen
◆ Thermisch symmetrische spindeldoos
2,Hoge dynamische respons
◆ Nieuw geactualiseerd transmissiesysteem
◆ Servosysteem met hoge respons
3,Hoog rendement en stabiliteit
◆ Efficiënt servo-gereedschapsmagazin
◆ Volledig afgesloten interne bescherming
◆ Tweede reiniging van het gereedschapshandel
Productgegevens:
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 1

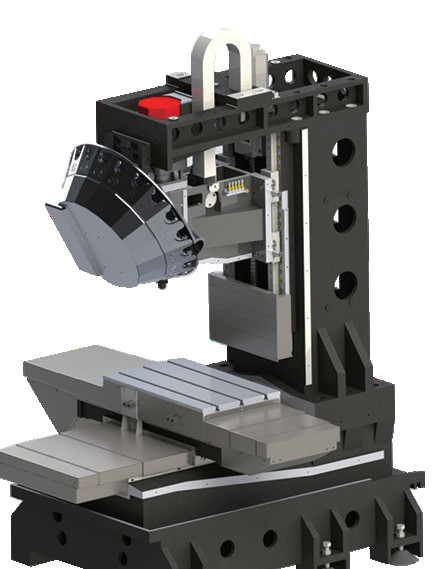

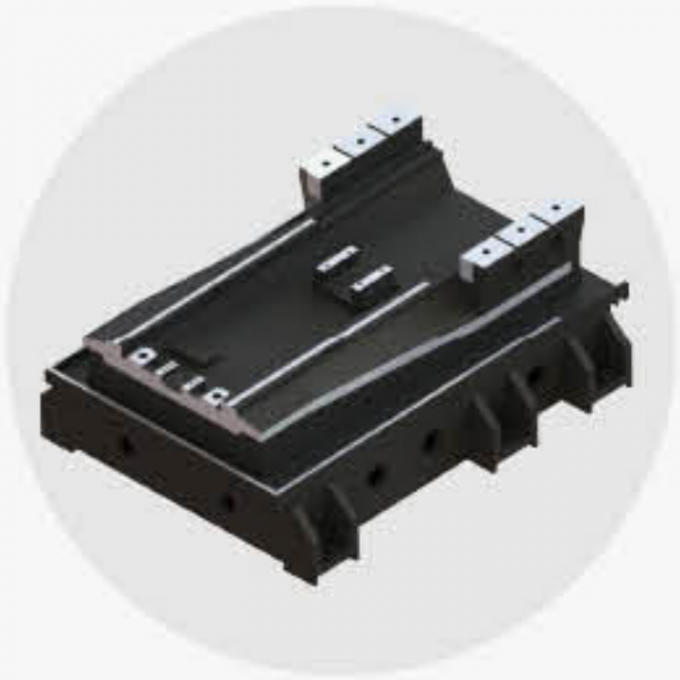

1.Het bed met zes voet grond, laag zwaartepunt en grote span verbetert de anti-vibratie op de prestaties van de werktuigmachine in een all-round manier.
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 2

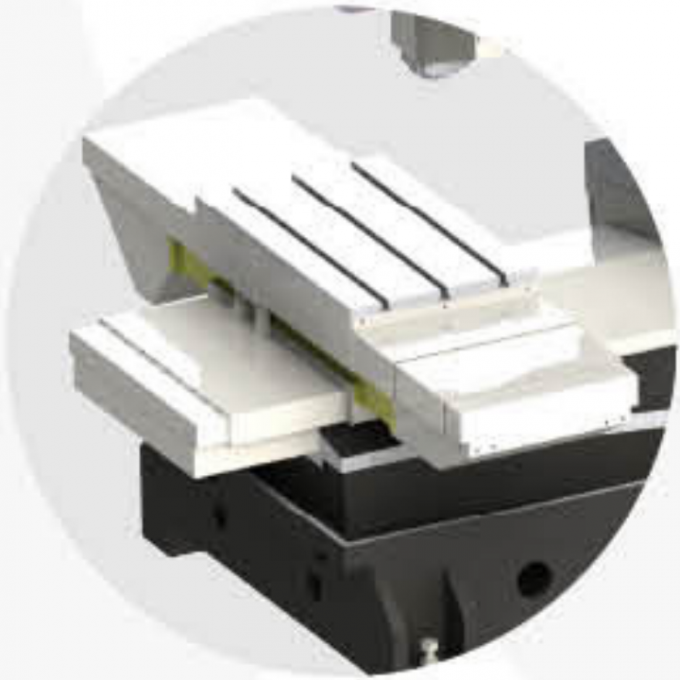

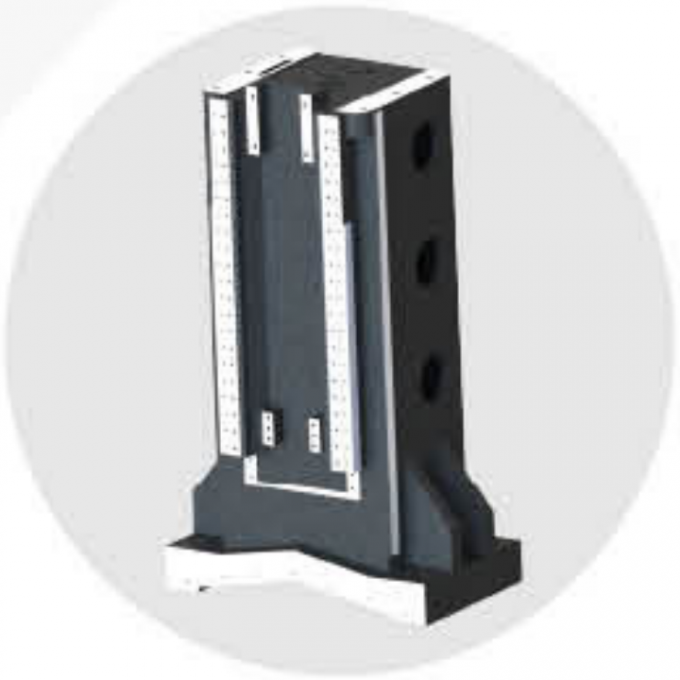

2.De bodem is stabieler, en de binnenste rib heeft een sterkere torsieresistentie en meereen stabiele verwerking.
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 3

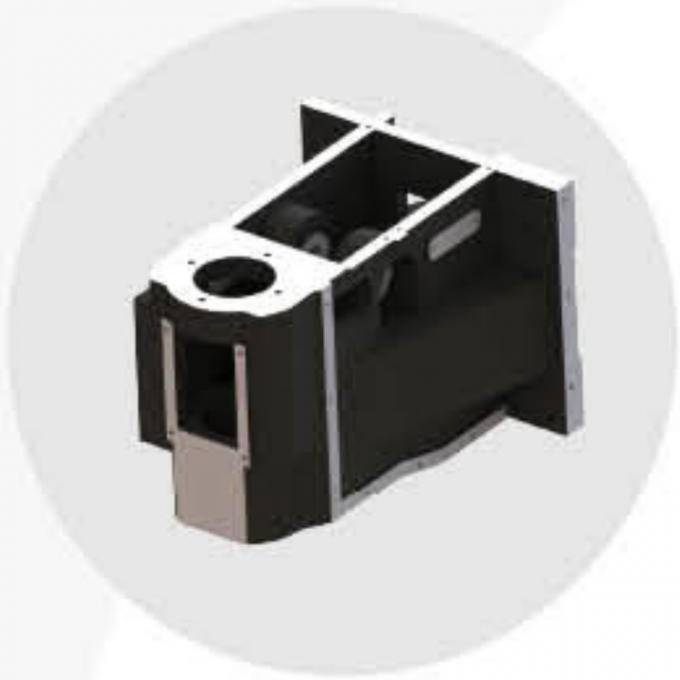

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 4

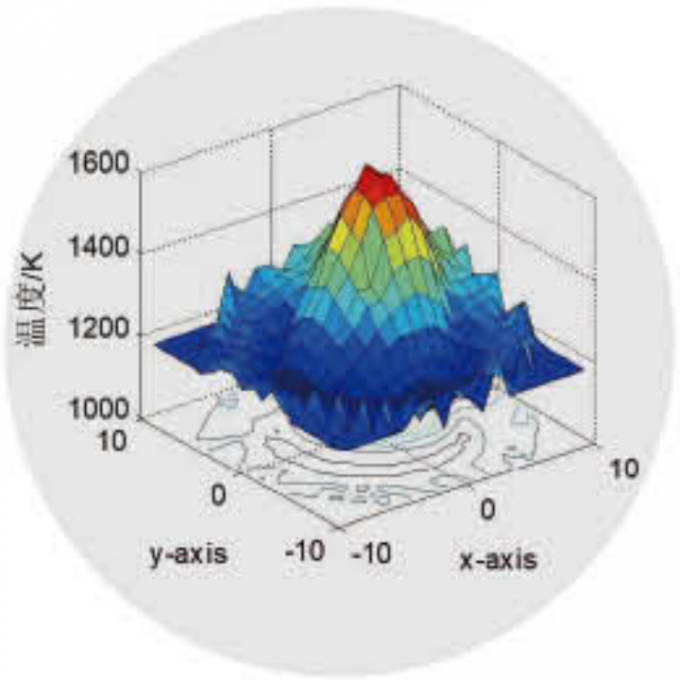

4.Deze functie zorgt ervoor dat de werkelijke bewerkingsnauwkeurigheid van boor- en tapproducten tijdens het bewerkingsproces stabiel kan worden gecontroleerd binnen 0,015 mm.
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 5
5.De drie assen vormen een labyrintstructuur door middel van buffers en beschermers die het binnendringen van bewerkingsschroot en snijvloeistof effectief kunnen voorkomen,en de levensduur van het werktuig effectief te verbeteren.
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 6

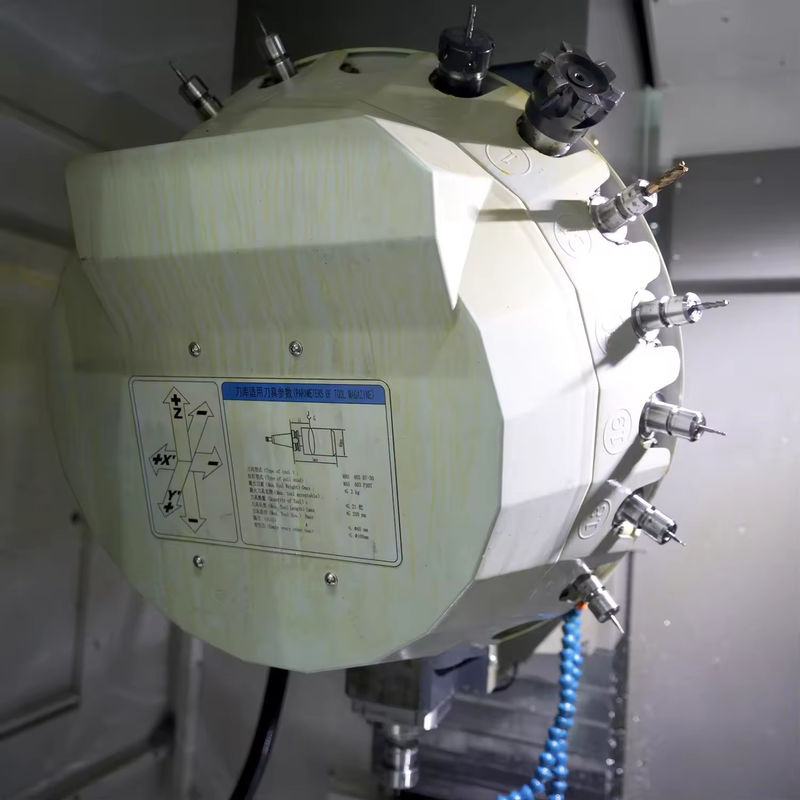

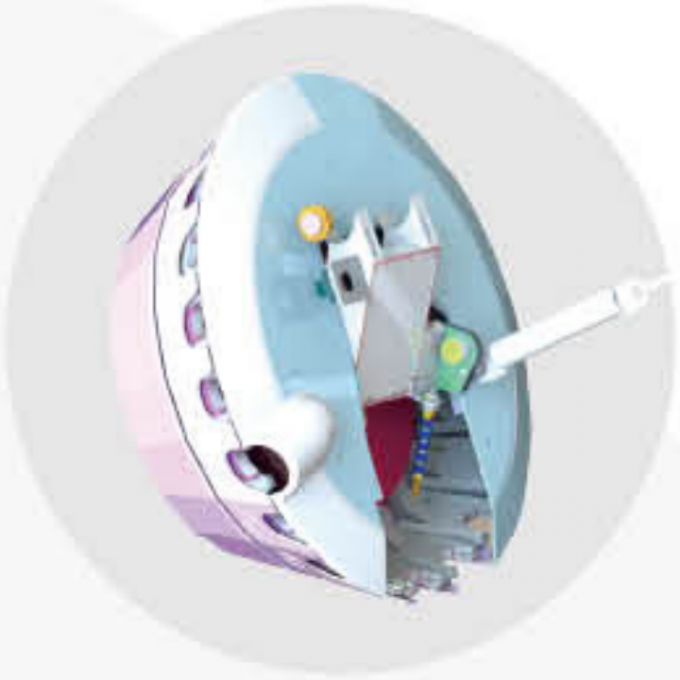

6.Deze functie kan effectief het probleem van gereedschap val of plotselinge verslechtering van de bewerkingsnauwkeurigheid veroorzaakt door onzuivere gereedschaphouder op te lossen.
Productparameters:

Hoofdtechnische specificaties

Belangrijkste technische parameters
Naam
Eenheid
DTC500
Werktafel
Afmetingen van de werktafel
mm
650x400
maximaal toegestane belasting
kg
250
T-slotgroottes
mm × stuks
14x3
Verwerkingsbereik
Max. verplaatsing van de werktafel X

mm
500
Max. verplaatsing van de glijbaan Y

mm
400
Max. verplaatsing van spindel Z
mm
300
Afstand tussen spindel en werktafel

Max, ik ben er klaar voor.
mm
460
- Min.
mm
160
Afstand van het spindelcentrum tot de geleidingsrail

mm
445
Spindel
Taper gat (7:24)

BT2vrijwilligerswerk
Max. snelheid
r/min
20000
Nominaal uitgangsmoment ((S1/S2)
N.m.
11.8/17.5
Vermogen van spindelmotor ((S1/S2)
kW
3.7/5.5
Gereedschap
model van gereedschapsstaaf

BT1 BT2 BT2 BT3 BT4
Voeder
Snel bewegen.
X-as
m/min
48
Y-as

48
Z-as

48
Vermogen van de drieassige aandrijving ((X/Y/Z)
kW
2.5/2.5/2.7
Het koppel van de drieassige aandrijvingsmotor ((X/Y/Z)

Nm
8/8/12
Voersnelheid
mm/min
30000
Gereedschapsmagazin
Voorwerp van het gereedschapsmagazin

Servo-gereedschapsmagazin voor torens

Selecteer toolmethode

Tweerichtings selectie van nabijgelegen gereedschap

Capaciteit van het gereedschapsmagazin
bar
21
Max. Werktuiglengte
mm
250
Max. Werktuiggewicht
kg
3
Max.diameter van het werktuighoofd
Volledige tool
mm
Φ65
Naastgelegen lege tool
mm
Φ100
Werktuigwisseltijd (gereedschap naar gereedschap)
s
1.6
Gewicht van het werktuig
kg
2800
Totaal elektriciteitsvermogen

KVA
18
Omvang van de contour (LXWXH)

mm
2300 × 1800 × 2400
 Precisie van het werktuig
De positioneringsnauwkeurigheid van deze werktuigmachine voldoet aan de nationale norm van de Volksrepubliek China GB/T18400.4-2010 "Acceptatienormen voor de positioneringsnauwkeurigheid van werktuigmachines".
Inspectiepunten
Fabrieksnorm
Bewerkingsnauwkeurigheid
IT6
Positioneringsnauwkeurigheid
X-as ((mm)
0.006
Y-as ((mm)
0.006
Z-as ((mm)
0.006
Herhalingspositie-nauwkeurigheid

X-as ((mm)
0.004
Y-as ((mm)
0.004
Z-as ((mm)
0.004
- Nee, dat is niet waar.
Naam
Model of specificatie
Qty
Merken
Opmerking
1.
CNC-systeem
FANUC OI-MF PLUS TYPE ((5)
1
FANUC

2.
Hoofdmortier
AiI2/20000-B
1
FANUC

3.
X-asservo-motor
aiS8/4000
1
FANUC

4.
Servomotor voor de Y-as
aiS8/4000
1
FANUC

5.
Servomotor voor de Z-as
aiS12B/4000 aiS12B/4000
1
FANUC

6.
X-assen loodschroef
Bolschroef,φ28×12,C3
1
Japanse THK

7.
Y-assen loodschroef
Bolschroef,φ28×12,C3
1
Japanse THK

8.
Z-assen loodschroef
Bolschroef,φ32×12,C3
1
Japanse THK

9.
Schroeflagers
20×47×15/25×62×15 2
4/4
Japan NTN

10.
Gereedschapsmagazin
21 gereedschapsposities, gereedschapsmagazin van de torent

1
Okada, Taiwan

11.
Glijsysteem

1
Sheng Xiang

12.
Watertank

1
Shenyang Machine Tool

13.
Pneumatisch onderdeel

1
Qi Li Ke.

14.
Hoofdstroomschakelaar

1
Koreaans LS

15.
hoofdcontactor

——
Koreaans LS

Volgens de leveringscyclus heeft de fabrikant het recht gekochte onderdelen van dezelfde kwaliteit te vervangen zonder dat dit de prestaties van de werktuigmachine beïnvloedt.
Toepassing in de industrie:
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 7
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 8
 Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:
4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 9
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 10

Uitstelling:

4 Assen Boring Tapping Center DTC500 CNC Verticale Verwerking FANUC CNC Freesmachine 11


Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
