CNC automatische draaibank T400 High Rigidity Linear Guide Rails Servo Turret GSK Metalen CNC Slant Bed Draaibank

Merknaam: HD
Modelnummer: T400
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam: HD Modelnummer: T400
CNC-besturingssysteem: GSK Cnc of niet: CNC
Sleutelwoord: CNC van het hellingsbed Draaibank Maximale schommeling over het bed: Φ470
Maximale draailengte: 350/500 Maximale draaidiameter: Φ360
Maximaal swing over glijbaan: Φ280 Max. Spindel snelheid (rpm): 3500 r.p.m
Vervoer (X-as) ((mm): 200 Vervoer (Z-as) ((mm): 500
Markeren

Metalen CNC Slant Bed Draaiwerk

,

CNC automatische draaibank T400

Productbeschrijving

CNC automatische draaibank T400 High Rigidity Linear Guide Rails Servo Turret GSK Metalen CNC Slant Bed Draaibank 0

Productbeschrijving:

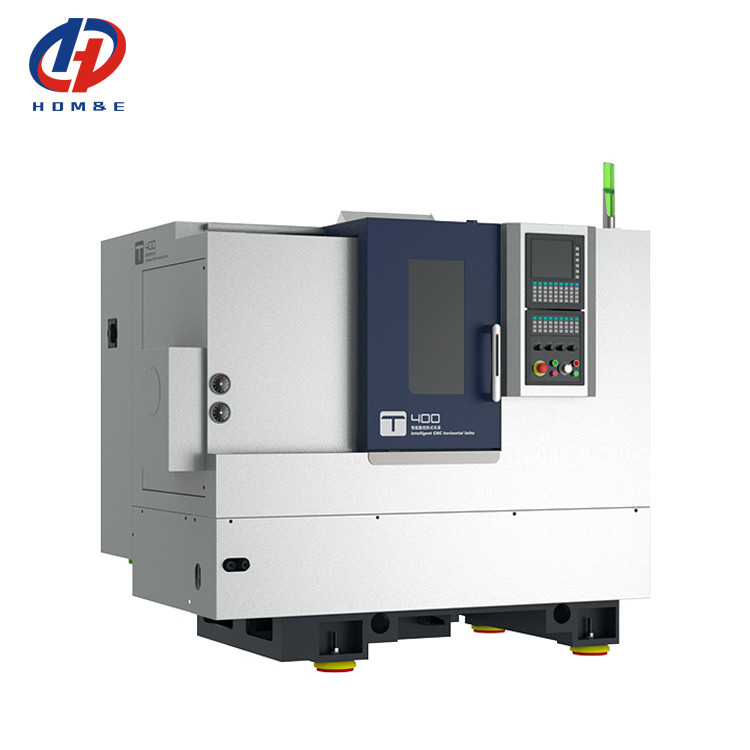

CNC automatische draaibank T400 High Rigidity Linear Guide Rails Servo Turret GSK Metalen CNC Slant Bed Draaibank

De T400 CNC draaibank is uitstekend. Het 45° hellende bed gecombineerd met een volledig afgesloten beschermende hoes zorgt voor stabiliteit en veiligheid.zorgt voor een krachtige werkingMet een dimensie nauwkeurigheid die IT6 niveau bereikt, voldoet het efficiënt aan de behoeften van precisie bewerking.

Productkenmerken

1Hoofd aandrijfsysteem

Het belangrijkste aandrijfsysteem wordt aangedreven door een servomotor met een hoog vermogen en een hoog koppel, die de spindel door een riem laat draaien.De spindel-eenheid neemt hoge-precisie lagers om te voldoen aan de eisen van het dragen van axiale en radiale snijkrachten en hoge snelheid.

2Hoogwaardig gietijzeren bed.
Hoogwaardig gietijzeren bed, met een redelijke ribbenplaat, met een goede stijfheid.
Het kantelbed heeft een lange chipverwijderingspoort en het chipverwijderingseffect is uitstekend.
3Lineaire geleidingsrails
Lineaire geleidingsrails, met een hoge stijfheid en een goede dynamische prestaties en nauwkeurigheid
4"High performance hydraulisch station"
Hoogwaardig hydraulisch station, compacte structuur, gemakkelijk onderhoud, hoge stabiliteit en extreem laag falen
5"Structuur van de gereedschapsholding
Eenvoudige structuur:vermindert de belangrijkste machinefouten, vermindert het aantal beschadigde machines
Sterke stijfheid: De gereedschapsholder kan een grotere snijkracht weerstaan
Hoge precisie en snelle gereedschapsschakeling: aangedreven door servomotoren, kan het tweerichtingsgereedschapsschakeling bereiken
en kies willekeurig de dichtstbijzijnde werktuigpositie.

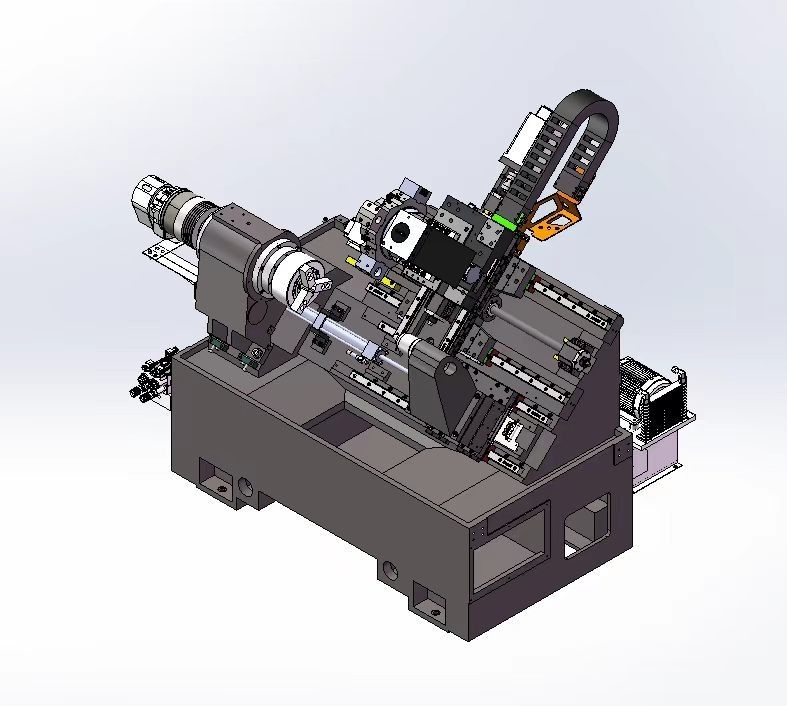

Productgegevens:

Met behulp van hoogwaardig gietijzer en een redelijk versterkte ribbenstructuur heeft het een sterke stijfheid.

De spindelbox wordt verbonden door het schrapen en slijpen, met een plaatsingsbasis aan de zijkant.
geoptimaliseerd, met een grote span en uitstekende stijfheid

Servo positionering, efficiënte bewerking, geoptimaliseerde gereedschapsholdingstructuur, instelbare machinaal-snijgereedschappen, het bereiken van geïntegreerde bewerking van
draaien, frezen en boren.

De X/Z-as heeft lineaire geleidingsrails en een geoptimaliseerde geleidingsrailopstelling, waardoor een hoge stijfheid en een goede dynamische prestaties worden bereikt.De X-as neemt voorgespreide schroeven om het effect van de temperatuur op de nauwkeurigheid te verminderen en hoge precisie en stabiele verwerking te bereiken.

De draaibank is voorzien van een volledig programmeerbare staart, met intelligente besturing van de staart.
De staart heeft een structuur met een hoge stijfheid, met een ontwerp zonder mouwen om maximale
Het is levenslang onderhoudsvrij, waardoor de bewerkingsnauwkeurigheid wordt verbeterd.
een lager gespleten ontwerp, hydraulisch aangedreven voor een gemakkelijke precisie-instelling.
Productparameters:
Artikel 1
Eenheid
T300
T400
Maximale schommeldiameter boven het bed
mm
470
470
Maximale snijlengte
mm
350
350 of meer500
Maximale snijdiameter
mm
250
360
Max. Swing dia. Over zadel.
mm
280
280
Typ en code van de spindelneus

A2-5
A2-6
Diameter van de spindelbuis
mm
56
66
Max. doorgaande staafdiameter
mm
44
50
Spindelversnellingsbereik
r/min
4000
3500
Max. uitgangsmoment van spindel
Nm
80
120
Uitgangsvermogen van spindelmotor
kW
11/7.5
Gezondheid, 15/11
Schokdiameter
Inch
6
8
Snelheid op de X/Y-as
m/min
30/30
30/30
Verplaatsing op de X/Z-as
m/min
125/350
200/500
Reizen van staartbestanden
mm
300
450
Taper van de staafspindel
Morse
4#
5#
Standaard torentyp

Horizontaal 8-station
Horizontaal 8-station
Werktuiggrootte (externe draaistool)
mm
25
25
Werktuiggrootte (boorgatdiameter)
mm
40
40
Gewicht van de machine
kg
3000
3200 tot en met 3500
Maatwerkgrootte

2050×1600×1800
2200×1600×1800
Positioneringsnauwkeurigheid-X-as
mm
0.008
0.008
Positioneringsnauwkeurigheid-Y-as
mm
0.008
0.008 van de 0.01
Herhaaldelijk positioneringsnauwkeurigheid-X-as
mm
0.004
0.004
Herhaaldelijk positioneringsnauwkeurigheid-Y-as
mm
0.005
0.005
Technische parameters zijn onderworpen aan de technische overeenkomst op het tijdstip van aankoop
Hoofdnauwkeurigheid van het werktuig
Bewerkingsnauwkeurigheid
IT6
Rondheid van het werkstuk (mm)
0.005 /Ф75
Cylindrisiteit van het werkstuk (mm)
0.010 / 150
Verwerkingsvlakte van het werkstuk (mm)
0.020/Ф300
Ruwheid van het bewerkingsoppervlak (mm)
Ra1,25 μm
Positioneringsnauwkeurigheid
X-as (mm)
0.008
Z-as (mm)
0.01
Herhalingspositie-nauwkeurigheid
X-as (mm)
0.004
Z-as (mm)
0.005
Standaardconfiguratie
GSK-980TDi-plus / GSK-980TB3i
8-station servo gereedschapsholding
Voetschakelaar
Werktuigmachineverlichtingslamp
Snijvloeistofsysteem
met een breedte van niet meer dan 50 mm
Spindelenet
Gecentraliseerd automatisch smeersysteem
Drie-kleurig waarschuwingslicht
Vaste handwiel
Chipbox
Elektrische kastenwarmtewisselaar
Toegevoerde technische documenten

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
CNC automatische draaibank T400 High Rigidity Linear Guide Rails Servo Turret GSK Metalen CNC Slant Bed Draaibank 1
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

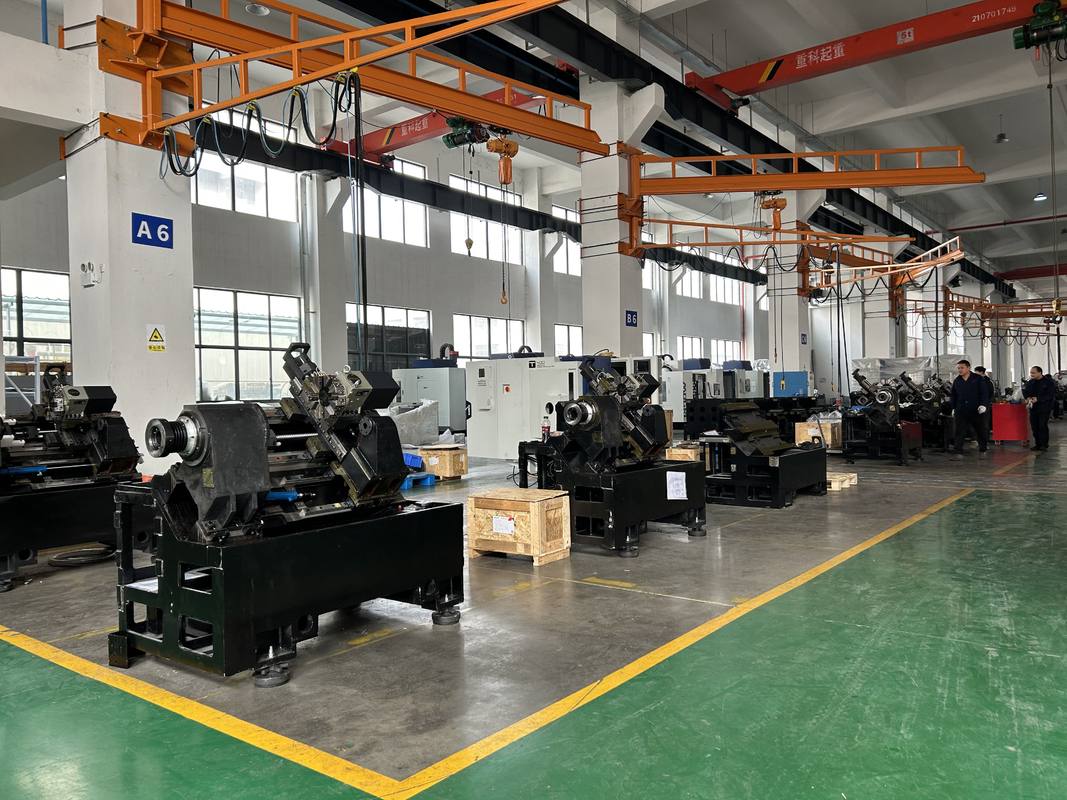

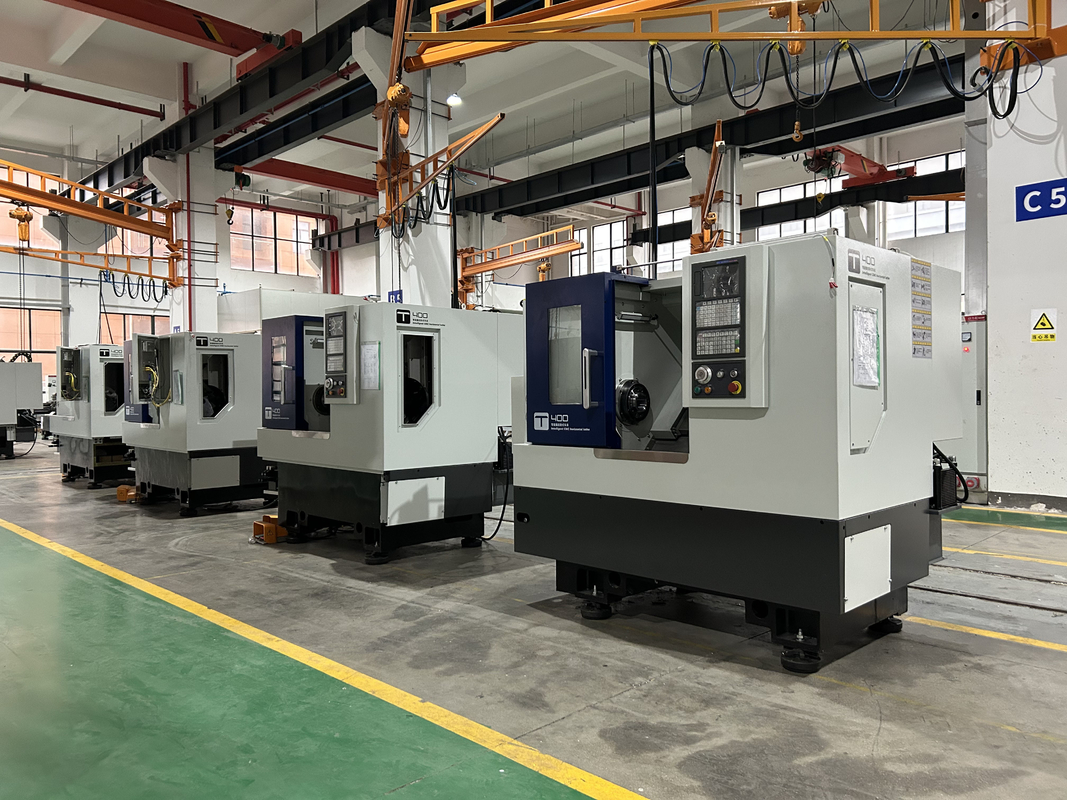

Onze fabriek:
CNC automatische draaibank T400 High Rigidity Linear Guide Rails Servo Turret GSK Metalen CNC Slant Bed Draaibank 2

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
