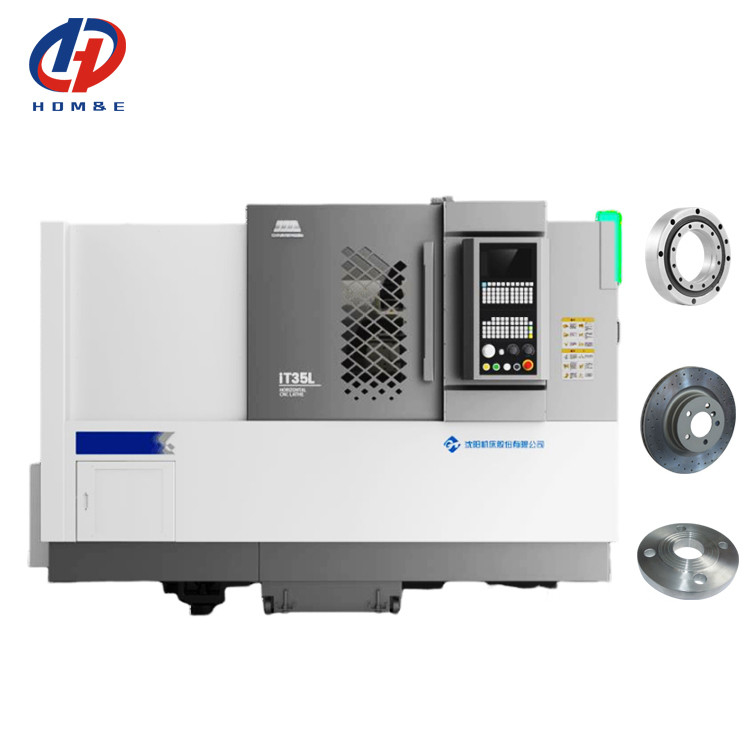

CNC draaibank IT35L Max Swing Over Bed 580mm THK Lineaire gids Servo Turret Horizontale Slant Bed CNC draaibank

Productbeschrijving:

CNC draaibank IT35L Max Swing Over Bed 580mm THK Lineaire gids Servo Turret Horizontaal Slant Bed CNC draaibank

IT35L is een CNC-draaibank met hoge prestaties, die geavanceerde ontwerpconcepten en productieprocessen gebruikt en uitstekende stabiliteit en precisie heeft.De machine is solide en kan vibraties tijdens het bewerkingsproces effectief weerstaan om de bewerkingskwaliteit te waarborgen. Uitgerust met een hoogprecisie spindelsysteem met een breed snelheidsbereik om te voldoen aan verschillende verwerkingsbehoeften.het waarborgen van de langdurige precisiebehoud van de werktuigmachine. IT35L heeft een efficiënt automatisch gereedschapswisselingssysteem, dat de verwerkingstijd van de hulpmiddelen aanzienlijk verkort en de productie-efficiëntie verbetert.heeft een vriendelijke interfaceDeze machine is geschikt voor de verwerking van diverse materialen zoals staal, ijzer, koper, aluminium, enz.Of het nu gaat om de productie van een enkele kleine partij of om de massaproductieShenyang Machine Tool IT35L is een ideale keuze geworden voor veel bedrijven met zijn betrouwbare kwaliteit, efficiënte verwerkingsmogelijkheden,en een goede kostenprestatie.

Productkenmerken:

1,Hoge stijfheid

* Analyse van eindige elementen om de hele machinestructuur te optimaliseren

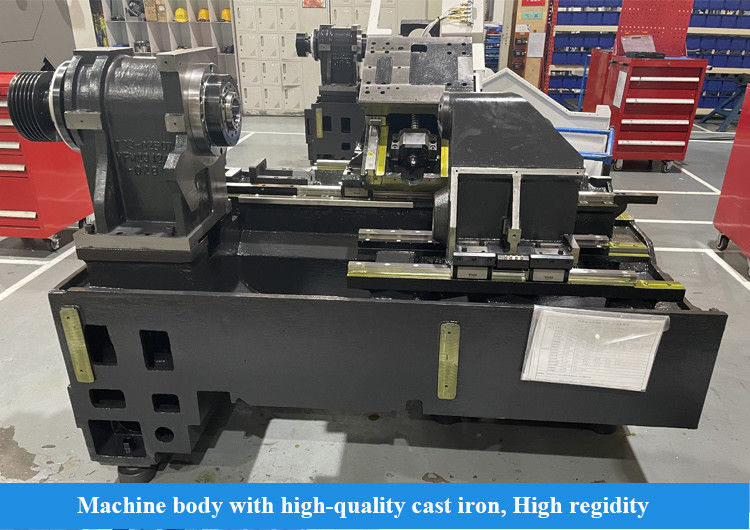

* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid

* Precisie schraapproces, verbetering van de verbindingsstijfheid

2Hoog rendement

* Configuratie servo gereedschapsholder, korte transpositietijd, hoge werktuigwisselingsdoeltreffendheid

* Tweeassige servomotor aandrijving, snelle snelheid

* Groot chipontladingspoortontwerp, efficiënte chipontlading

* Gebruikersvriendelijk ontwerp, eenvoudige bediening en onderhoud

3,Hoge stabiliteit

* Dubbele steunvoerstructuur om stabiele verwerking te bereiken

* Hoogwaardige schroef, stabiele werking

* Integral staartplatform, delen vereenvoudiging, hoge stabiliteit

* kwantitatieve procesindicatoren, strikte inspectienormen

Productgegevens:

Productparameters:

Posten		Eenheid	Specificatie
			IT35	IT35L	IT50
Maximale draaidiameter		mm	Φ360	Φ360	Φ500
Maximale draailengte		mm	350	500	500
Maximale schommeling over het bed		mm	Φ580	Φ580	Φ580
Maximaal swing over glijbaan		mm	Φ360	Φ330	Φ320
Spindel	spindelneus		A2-6	A2-6	A2-8
	voorste lagerdia.	mm	100	100	120
	spindelconic en gatgrootte		1:20;Φ70	1:20;Φ70	1:20;Φ90
	dis.of spindelgat	mm	Φ65	Φ65	Φ80
	Maximaal per dag.	mm	Φ50	Φ50	Φ65

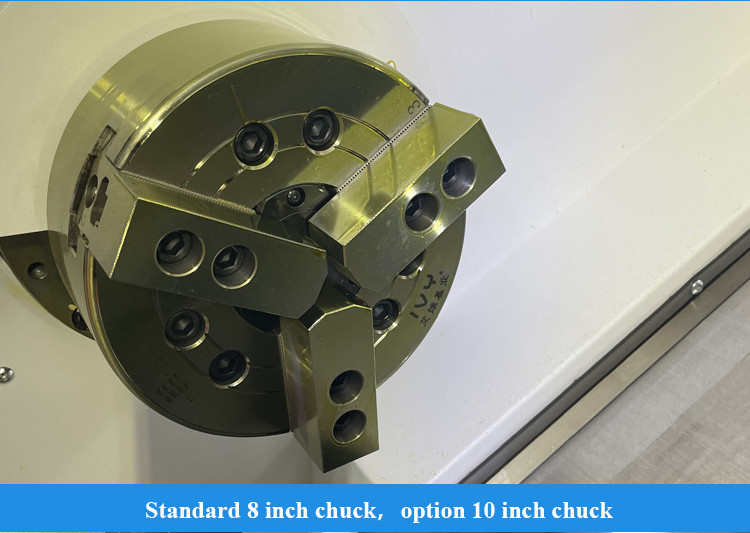

	maat van de schok	Inch	8	8	10
	spindel snelheid	r/min	4000	4000	3500
	nominale koppel van de spindel	Nm	158 ((666 r/min)	158 ((666 r/min)	243 ((588 r/min)
	maximaal spindelkoppel	Nm	215 ((666 r/min)	215 ((666 r/min)	300 ((588 r/min)
	maximaal motorvermogen continu/30 min	kW	Geliefd zijn, 15/11	Geliefd zijn, 15/11	15/18.5
Voeding	X/Z snelle traverse	m/min	30	30	24
	x-asreizen	mm	200	200	260
	z-asreizen	mm	350	510	505

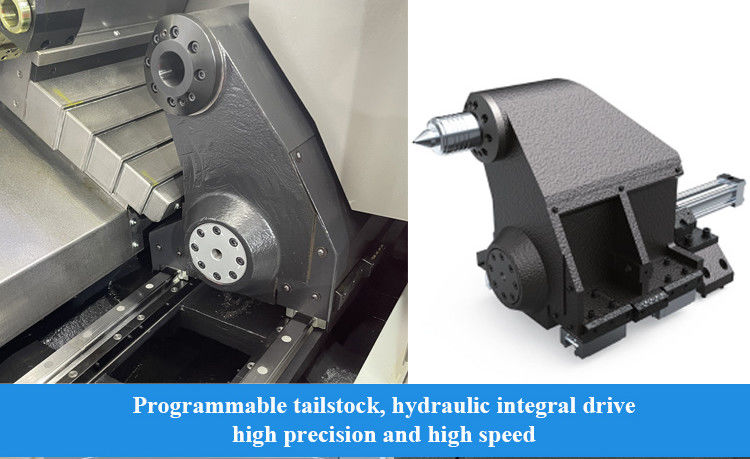

Tailstock	Tailstock reizen	mm	- Nee.	400	400
	Tailstockconic	Morse-taal	- Nee.	MT-5	MT-5
Toren	torentyp		Horizontale 8-station servo toren	Horizontale 8-station servo toren	Horizontale 8-station servo toren
	middelste hoogte	mm	80	80	100
	roterende positionering	- Ik ben er.	± 16	± 16	± 16
andere	gewicht	kg	3300	3600	3700
	totale afmetingen ((L*W*H)	mm	2330 × 1675 × 1760	2550 × 1675 × 1760	2550 × 1675 × 1820

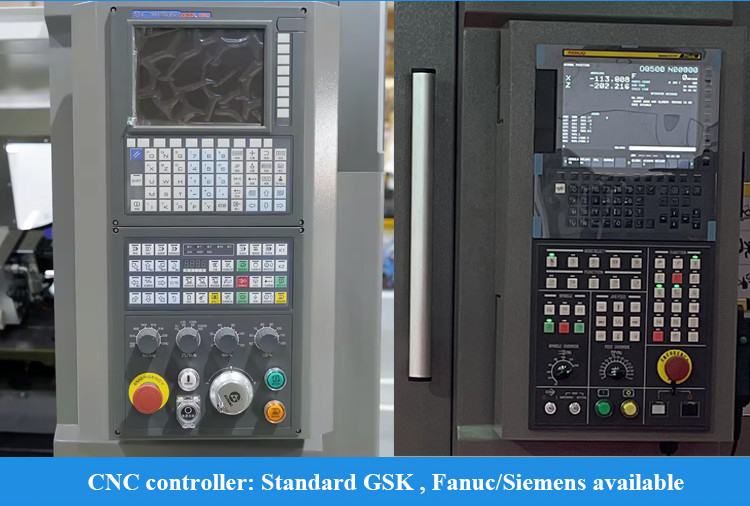

Standaardconfiguratie: 1,GSK988TA-controller 2,Solid Chuck & Cylinder Chinese merk 3,8 posities torent 4Hydraulisch station Chinees merk 5Chippokist.

Selectieve configuratie 1, Zijdelingse vervoerder 2Achter vervoerband. 3Speciale Chuck. 4Speciale cilinder 5Speciale torent

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
