Artikel 2	Eenheid	HTC 125150
Maximale schommeldiameter boven het bed	mm	1250
Maximale vasthoudingslengte van het werkstuk (afstand tussen de middelpunten)	mm	1600
Maximale snijlengte	mm	1500
Maximale snijdiameter	mm	1250
Maximale schommeldiameter over de dwarsslijp	mm	850
Typ en code van de spindelneus		A2-15
Spindel voorkant boorconic		Metrische 140
Spindelboordiameter	mm	130
Hydraulische hoofdstukken met variabele toerental
Spindelversnellingsbereik	r/min	5 tot 500
Maximaal uitgangsmoment van de spindel	Nm	7500
Spindel snelheidsstappen		Hydraulisch 3 stappen, oneindig variabele snelheden bij elke stap
Vermogen van de hoofdmotor	kW	22
Chuck.
Diameter/type van de schok	mm	1000/handmatige vier-klauw
X-as snelle snelheid	m/min	6
Z-as snelle snelheid	m/min	5
Vervoer op de X-as	mm	650
Z-asvervoer	mm	1500

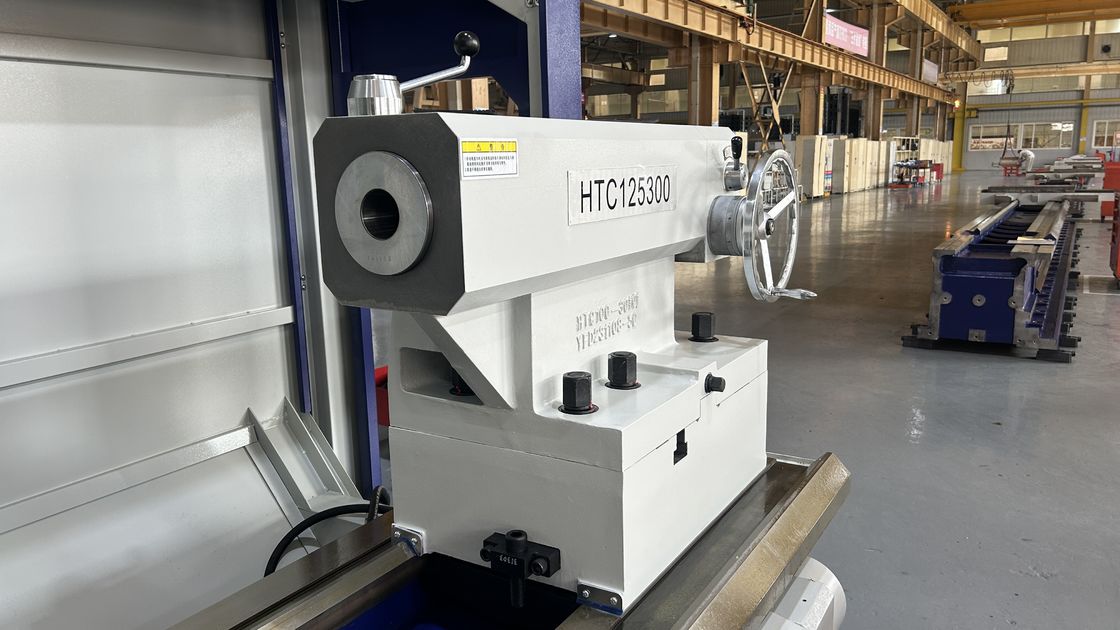

Mechanische staartstok
Diameter van de schors	mm	160
Reizen met staartstok	mm	300
Koepel van de schors		Mohs 6#
Typ van gereedschapspal		Verticale 4-positie
Werktuiggrootte	mm	40X40
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm	kg	1000
Werkstukken voor as	kg	5000
Bewerkingsnauwkeurigheid		IT6-IT7
Rondheid van het bewerkte werkstuk	mm	0.005
Consistentie van de bewerkingsdiameter	mm	0.025/300
Planheid van het bewerkte werkstuk	mm	0.02/300
Ruwheid van het bewerkte werkstuk
cilindervormig oppervlak		Ra l.6 μm
Cirkelvormig gecamperd oppervlak Koniek oppervlak		Ra 3,2 μm
Positioneringsnauwkeurigheid
X-as	mm	0.014
Z-as	mm	0.024
Herhaaldelijk positioneringsnauwkeurigheid
X-as	mm	0.006
Z-as	mm	0.012
Centrumhoogte
Van het bed.	mm	625
Van het grondoppervlak	mm	1275
Algemene afmetingen (LWH)	mm	5000X2725X2450
Standaardconfiguratie: 1. CNC-besturingssysteem: Siemens 828D 2.Huishoudelijke 22 kW frequentiekonversie hoofdmotor 3. Geïmporteerde hogeprecisionen spindellagers 4Handmatig achterste stoel 5Verticale elektrische gereedschapsholding met vier stations 6. Geïmporteerde merkloodschroeven 7. φ1000 handmatige vierkoppel 8. Automatische smeermethode met twee assen 9. Koelapparaat 10.De vloermat ijzer (technische voetgatconfiguratie)	Selectieve configuratie 1. CNC-systeem FANUC ((tweesachtige motor met systeemconfiguratie) 2. andere specificaties drie- of vierkoppel 3Heidenhain/Fager roosterregelaar 4. Achselonderdelen met een draagvermogen van 8 ton 5Verscheidene specificaties vaste rust en rol 6Siemens/FANUC hoofdmotor 7Andere specificaties houder voor elektrisch gereedschap 8. Halfgesloten bescherming 9. ketenplaat chip extractor 10. Verscheidene specificaties boren gereedschap basis 11Kleine spindelstaaf 12Elektrische staart.

SMTCL Zware CNC Flat Bed CNC draaibank HTC125150 Spindelboring Diameter 130mm Grote CNC draaibank

Zware CNC-platbeddraaien

Grote CNC platbed draaibank

Spindelboordiameter 130 mm
