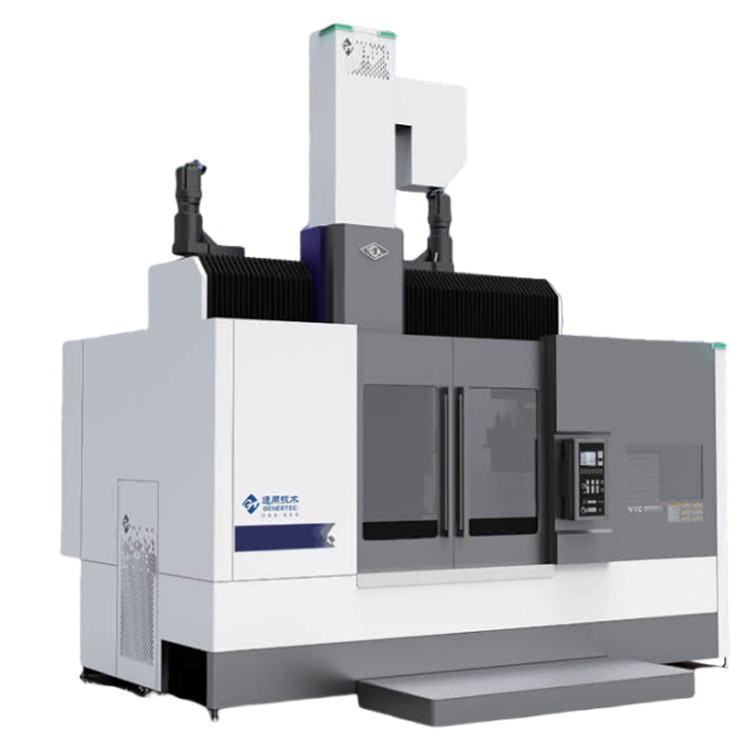

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL

Merknaam: SMTCL
Modelnummer: VTC125100Q/H
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam: SMTCL Modelnummer: VTC125100Q/H
Sleutelwoord: Zware CNC-verticale draaibank Diameter van de werkbank: Φ1250
Max.schommeldiameter: Φ1600 Max.snijdiameter: Φ1400
Max. werkstukhoogte: 1000
Markeren

CNC Verticale Draaiende Draaibank

,

Zware CNC-verticale draaibank

,

Hoge stijve hardrail

Productbeschrijving

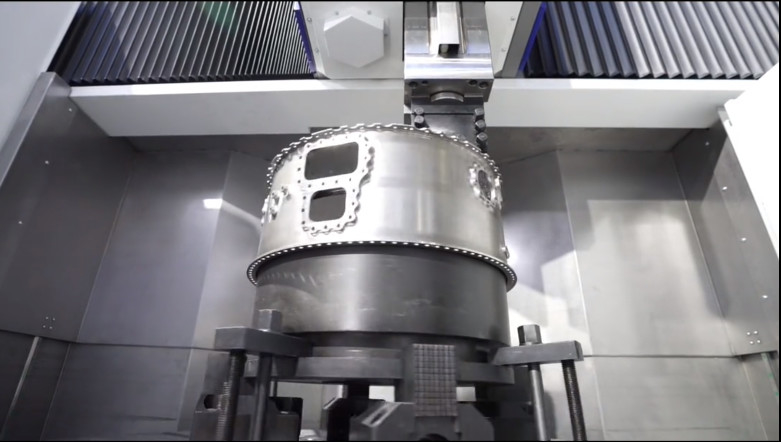

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 0

Productbeschrijving:

SMTCL Heavy Duty CNC Verticale Draaibank VTC125100Q/H High Rigid Hard Rail CNC Verticale Draaibank
VTC-Q serieCNC verticale draaibank is kosteneffectief, eenvoudig te bedienen, met hoge stijfheid, groot koppel en stabiliteit, ondersteunt hoogwaardige functionele onderdelen uit eigen land, veel gebruikt in de pomp- en kleppenindustrie, algemene industrie, bouwmachines en andere industrieën.
VTC-H serieCNC verticale draaibank is een nieuwe generatie producten die onafhankelijk zijn ontwikkeld op basis van het volledig verwerken en absorberen van buitenlandse geavanceerde technologie, gecombineerd met de voordelen van onze CNC verticale draaibanktechnologie. Met uitstekende stijfheid, stabiliteit en bewerkingsnauwkeurigheid, ondersteuning van geïmporteerde hoogwaardige functionele onderdelen, veel gebruikt in de luchtvaart, windenergie, nieuwe energie, automotive, lagers en andere industrieën, om klanten een uitstekende ervaring te bieden.

Productkenmerken:

1, hoge stijfheid

◆ Zeer stijve gietijzeren constructie

◆ Zeer stijve ramconstructie

◆ Zeer stijve harde railconstructie

◆ Zeer stijve hoofdconstructie

2, Hoge precisie en hoge efficiëntie

◆ Hoogprecisie transmissiemechanisme van de spindel

◆ Dubbel spindelindexeermechanisme

◆ Automatisch gereedschapswisselsysteem

3, Hoge stabiliteit

◆ Symmetrische lay-out

◆ Dubbele aandrijving hefconstructie

◆ Kruisrollager

4, Voordeel van de machineconstructie

◆ Modulaire draaien en frezen

◆ Lay-out voordeel

◆ Besturingsvoordeel

Productdetails:

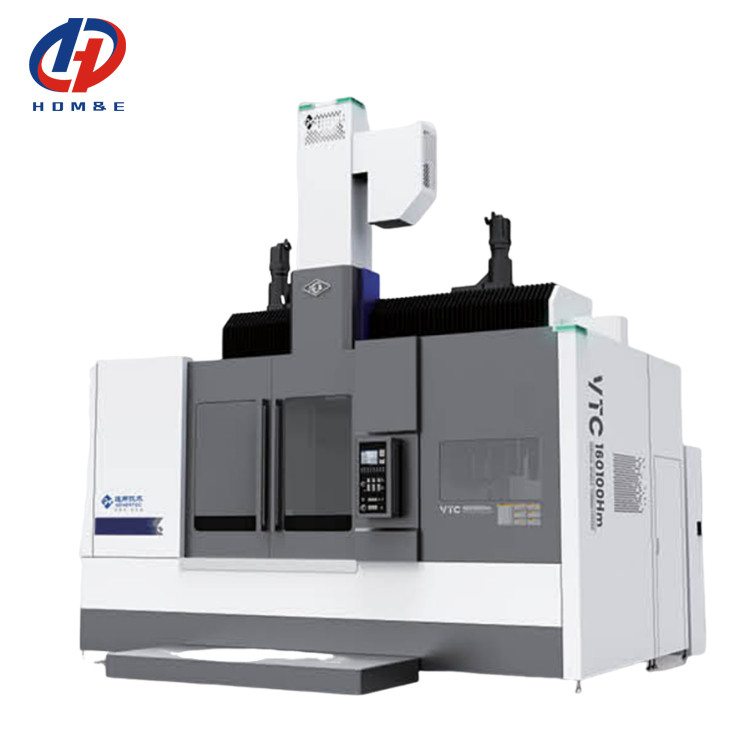

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 1

Zeer stijve gietijzeren constructie

VTC-series gietstukken zijn gemaakt van een geïntegreerde gietijzeren constructie, na warmtebehandeling om interne spanningen te verminderen, dikke versteviging te ontwerpen, een laag zwaartepunt te hebben, goede schokabsorptie, belangrijke verbindingsvlakken zijn speciaal geschraapt, om ervoor te zorgen dat bij zwaar snijden de nauwkeurigheid en stabiliteit van de machine behouden blijven.

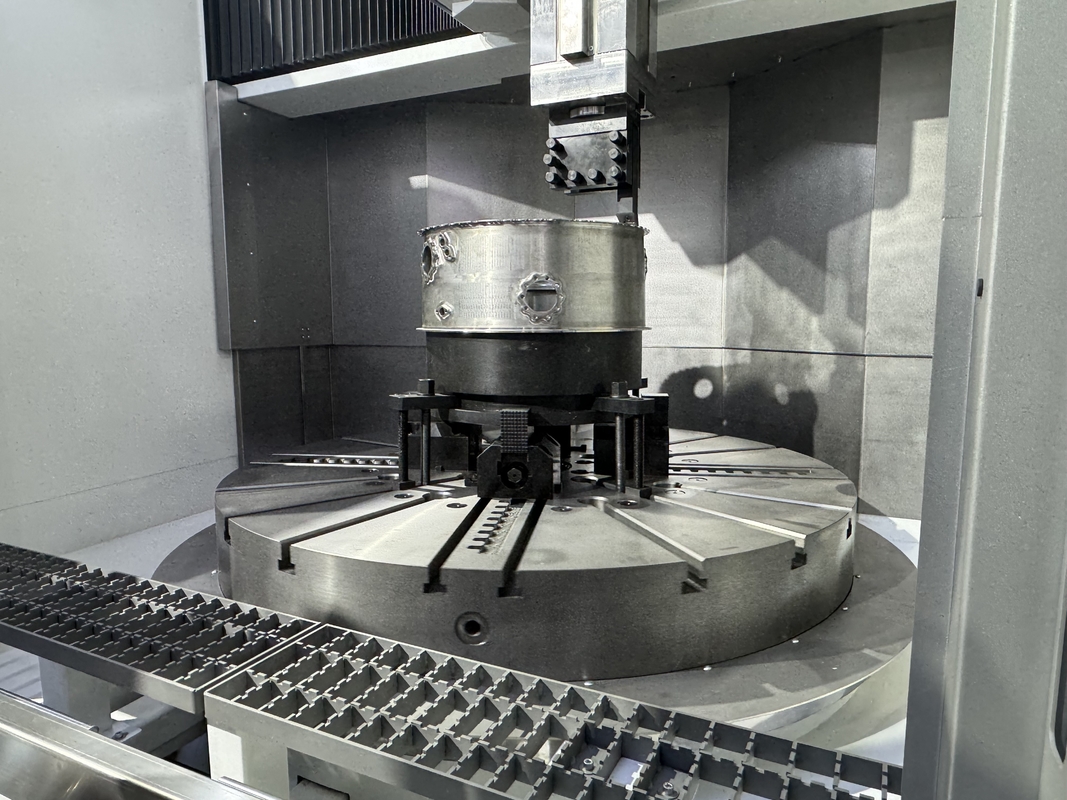

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 2

Zeer stijve ramconstructie

De ram is een gesmede stalen constructie, het oppervlak is gehard, de gereedschapsklem wordt aangespannen door een T-sleutel, het onderste uiteinde wordt gepositioneerd door een tandwielschijf en het spoorverbindingsvlak wordt geschraapt, met een hoge positioneringsnauwkeurigheid. Tegelijkertijd wordt de dwarsdoorsnede van de ram met 44% vergroot ten opzichte van de vorige generatie.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 3

Zeer stijve harde railconstructie

De twee assen gebruiken een zeer stijve harde railconstructie, het spooroppervlak is professioneel behandeld en voorzien van een slijtplaat met lage wrijvingscoëfficiënt, sterke stijfheid, goede nauwkeurigheidsbehoud, met uitstekende snijmogelijkheden, meer geschikt voor zwaar snijden.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 4

Zeer stijve hoofdconstructie

De hoofdconstructie is voornamelijk ontworpen voor de hoge stijfheid en zware belasting. De dikte van de kolom en de overspanning van de geleiderail worden vergroot om de stijfheid van de ondersteuning te versterken. De onderste hendel van de ram kan effectief bestand zijn tegen het snijkoppel en de bewerkingsstabiliteit verbeteren.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 5



Draaien en frezen modularisatie
Met geïntegreerde draai- en freesconfiguratie is de skateboardconstructie compatibel met de draairamconstructie en de draairamconstructie, gemakkelijk te vervangen en sterke modulariteit.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 6

Lay-out voordeel

Modulair constructieontwerp, kan enkele ram en dubbele ram kiezen, de bewerkingsefficiëntie verhogen.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 7



Hoogprecisie transmissiemechanisme van de spindel
De hoofdaandrijving is geüpgraded van riemaandrijving naar tandwielaandrijving, die nauwkeurige segmentatie en positioneringsnauwkeurigheid kan bieden, met draai- en freescomposietfunctie, hoge stabiliteit en het interne ontwerp van de spindel constante temperatuurkoelapparaat om de axiale beweging veroorzaakt door overmatige temperatuurverandering te voorkomen.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 8



Dubbel spindelindexeermechanisme
De tafel hoofdaandrijving gebruikt twee hoofdmotoren om de tafelrotatie aan te drijven. Door het CNC-systeem om synchrone controle van de twee hoofdmotoren te bereiken, zodat de indexeerbeweging van de bewerking stabieler en nauwkeuriger is, om de draaisnelheidsregelfunctie en C-as anti-backlash-functie te bereiken, om een hoog niveau van oppervlaktekwaliteit te bereiken.
Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL 9

Automatisch gereedschapswisselsysteem

Hangende schijfgereedschapopslag, volgens de bewerkingsbehoeften van de gebruiker, om snel automatisch gereedschap te wisselen, de hulpverwerkingstijd te verkorten, de productie-efficiëntie te verbeteren. Een verscheidenheid aan draaigereedschapsklemmen is beschikbaar via T-kop en klemming.

Productparameters:

Items
EENHEID
VTC 10080Q/H
VTC 125100Q/H
VTC 160100Q/H
Diameter van de werkbank
mm
Φ1000
Φ1250
Φ1600
Max. zwaaidiameter
mm
Φ1400
Φ1600
Φ2000
Max. snijdiameter
mm
Φ1100
Φ1400
Φ1800
Maximale werkstukhoogte
mm
800
1000
1200
Maximaal koppel van de werkbank
N.m
14337/14472
15480/15626
22960
Maximumsnelheid van de werkbank
r/min
400/600
370/400
254/300
Nominaal vermogen van de hoofdmotor
kw
37/41
37/41
37/41
Ram
Afmeting van de ramlichaamssectie
mm×mm
200×200
200×200
240×240
Balk
Balkhefbeweging
mm
vast
vast
800
X/Z-as
X-as verplaatsing
mm
-50-+750
-50-+875
-50-+1055
Z-as verplaatsing
mm
800
1000
1000
X-as snelle traverse snelheid
m/min
12
12
12
Z-as snelle traverse snelheid
m/min
8/10
8/10
10
Gereedschapshouder
Afmetingen draaigereedschap
mm
40×40
40×40
40×40
Positioneringsnauwkeurigheid
X-as
mm/1000mm
0.025
0.025
0.03/0.025
Z-as
mm/1000mm
0.025
0.025
0.03/0.025
Herhaalde positioneringsnauwkeurigheid
X-as
mm
0.01/0.008
0.01/0.008
0.01/0.008
Z-as
mm
0.01/0.008
0.01/0.008
0.01/0.008
Machinegewicht
kg
23000
25000
26000
Standaard configuratie
Selectieve configuratie
Siemens 828D systeem
Fanuc Systeem
Smeringsapparatuur
Verhoogde kolom
Spaandoos
Olie-mistafscheider
Hydraulische apparatuur
Gereedschapsdetectie
Handmatige vierklauwplaat
Rasterweegschaal
Veiligheidsplaat
Werkdetectie
Zijspoelspaander
Hogedruk watertank
Driekleurig licht
Pneumatische deur
Waterpistool schijnwerper
Spaanderreiniger
Kruisrollager
Olie-waterafscheiding
Deurslot
Magnetische klauwplaat
Oliekoeler
Gereedschapsmagazijn
Semi-gesloten bescherming
Volledige verdediging
