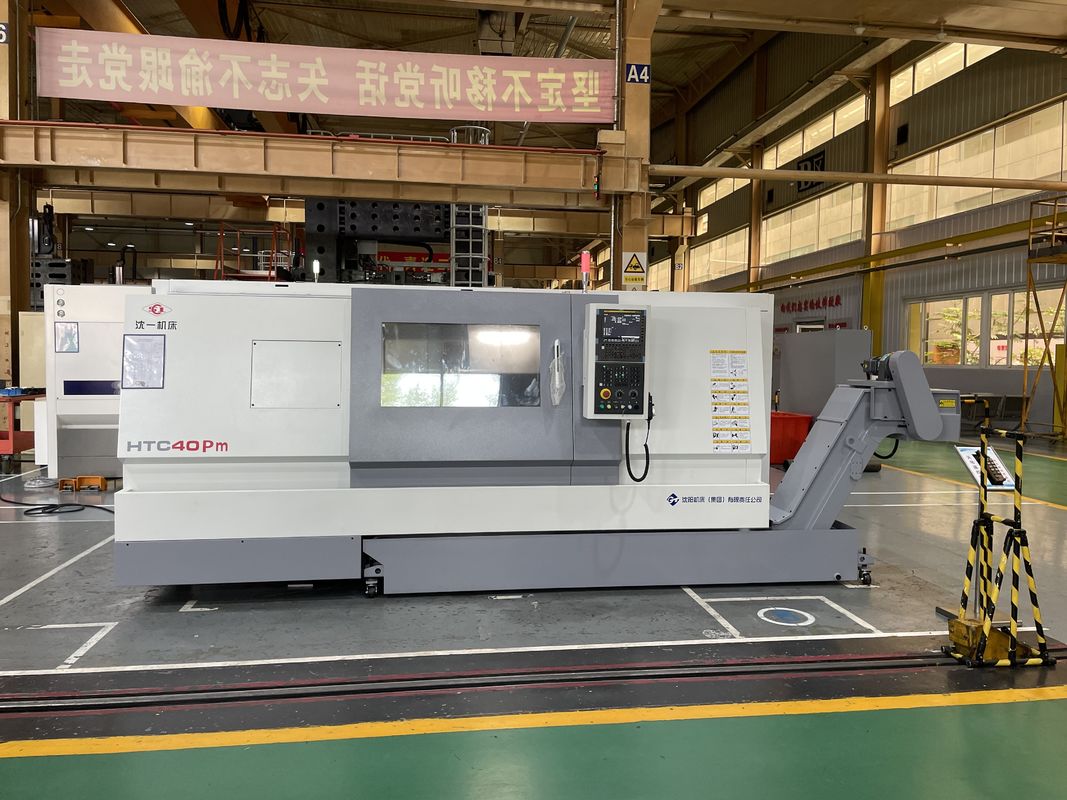

Grote CNC draaibank HTC40P Schuifgids Rail Fanuc draaibank 12 Station Turret Slant Bed CNC draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC40P |
|---|---|---|---|
| Sleutelwoord: | CNC van het hellingsbed Draaibank | Maximale draailengte: | 1500 |
| Maximale draaidiameter: | Φ500 | Maximale schommeling over het bed: | Φ600 |
| Maximaal swing over glijbaan: | Φ400 | Max. Spindel snelheid (rpm): | 3500 r.p.m |
| Vervoer (X-as) ((mm): | 270 | Vervoer (Z-as) ((mm): | 1510 |
| Markeren |
Glijdend geleidingsspoor CNC-draaiwerk,HTC40P CNC draaibank,12 Station Torret CNC draaibank |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken
1Hoge stijfheid
De geleidingsrail van de werktuigmachine is volledig gebaseerd op een verhardingsglijdend geleidingsrail, een ultragrote tweeassige en een staartglijdingsrail, zodat de stijfheid van de werktuigmachine met 50% wordt verhoogd.
Toepassing in de industrie:
1Buitenste kogelkast, binnenste kogelkast, rotoracht, differentiële behuizing,
Productparameters:
|
Artikel 2
|
Eenheden
|
HTC4P/1000
|
HTC4P/1500
|
|
Specificatie van de lengte
|
mm
|
1000
|
1500
|
|
Maximale schommeldiameter boven het bed
|
mm
|
Φ600
|
Φ600
|
|
Maximale snijlengte
|
mm
|
1000
|
1500
|
|
Maximale snijdiameter
|
mm
|
Φ500
|
Φ500
|
|
Maximale schommeldiameter over de dwarsslijp
|
mm
|
Φ400
|
Φ400
|
|
Typ en code van de spindelneus
|
-
|
A2-8
|
A2-8
|
|
Spindelboordiameter
|
mm
|
Φ80
|
Φ80
|
|
Maximale doorgaande diameter van de staaf
|
mm
|
Φ66
|
Φ66
|
|
Hoofdmateriaal
|
|||
|
Spindelversnellingsbereik
|
r/min
|
50-3500
|
50-3500
|
|
Maximaal uitgangsmoment van de spindel (GSK988TA)
|
Nm
|
302
|
302
|
|
Spindel snelheidsstappen
|
-
|
Oneindig veranderlijke snelheden
|
Oneindig veranderlijke snelheden
|
|
Uitgangsvermogen van de hoofdmotor ZJY265A-15AM
|
kW
|
18.5 (30 minuten) /15 (gegradeerd)
|
18.5 (30 minuten) /15 (gegradeerd)
|
|
Chuck.
|
|||
|
Schokdiameter/type
|
Inch
|
8"
|
8"
|
|
X-as snelle snelheid door het spoor (rollen leidrail)
|
m/min
|
15
|
15
|
|
Z-as snelle snelheid over het spoor (rollen geleidingsrail)
|
m/min
|
15
|
15
|
|
Vervoer op de X-as
|
mm
|
270
|
270
|
|
Z-asvervoer
|
mm
|
1010
|
1510
|
|
Reizen met staartstok
|
mm
|
100
|
100
|
|
Koepel van de schors
|
Morse-taal
|
4#
|
4#
|
|
Standaard type gereedschapspeld
|
|||
|
Werktuiggrootte
|
|
Horizontale 12-positie
|
Horizontale 12-positie
|
|
met een gewicht van niet meer dan 10 kg
|
mm
|
25X25
|
25X25
|
|
De diameter van de toolbar
|
mm
|
d40/d32/d25/d20
|
d40/d32/d25/d20
|
|
Of het snijhoofd de snijmachine gemakkelijk kan selecteren
|
-
|
- Ja, dat klopt.
|
- Ja, dat klopt.
|
|
Maximale laadcapaciteit
|
|||
|
met een breedte van niet meer dan 15 mm
|
kg
|
200
|
200
|
|
Werkstukken voor as
|
kg
|
500
|
500
|
|
Gewicht van de machine
|
kg
|
5500
|
6000
|
|
Algemene afmetingen (L × W × H)
|
mm
|
4100×2050×1960
|
4600×2050×1960
|
|
Opmerkingen: De in de tabel vermelde parameters zijn uitsluitend ter referentie en in geval van wijziging wordt verwezen naar het werkelijke product.
|
|||
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
