Name: FANUC High Rigidity High Torque CNC Lathe HTC40B 45 Graden Integral Slant Bed CNC Lathe voor metaal
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC40B
Availability: InStock

Huis > producten > CNC Draaibankmachines >

FANUC High Rigidity High Torque CNC Lathe HTC40B 45 Graden Integral Slant Bed CNC Lathe voor metaal

Metaalcnc Draaibank

45 graden CNC draaibank

CNC-draaibank met hoge stijfheid

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC40B

Neem contact met ons op

Vraag een offerte

Productgegevens

Merknaam:

SMTCL

Model Number:

HTC40B

Key word:

Slant Bed CNC Lathe

Maximum turning length:

970

Maximum turning diameter:

Φ400

Maximum swing over bed:

Φ600

Max swing over slide:

Φ350

Max. Spindle Speed (r.p.m):

4000 r.p.m

Travel (X Axis)(mm):

200

Travel (Z Axis)(mm):

1050

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

De houten koffer, blikkoffer, andere zeevaardige verpakkingen.

Levertijd

45 tot 60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 stuks per maand

VERWANTE PRODUCTEN

Video

SMTCL Precision Metal Draait Lathe Machine HTC30H Automobile lagerverwerking CNC Lathe Machine

Vind de beste prijs

Video

SMTCL Horizontaal draaicentrum HTC30Hm Horizontale 12-station Power Turret CNC draaibank

Vind de beste prijs

Video

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Vind de beste prijs

Video

SMTCL CNC draaibank HTC40H Hoge efficiëntie Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC draaibank

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

FANUC High Rigidity High Torque CNC Lathe HTC40B 45 Graden Integral Slant Bed CNC Lathe voor metaal 0

Productbeschrijving:

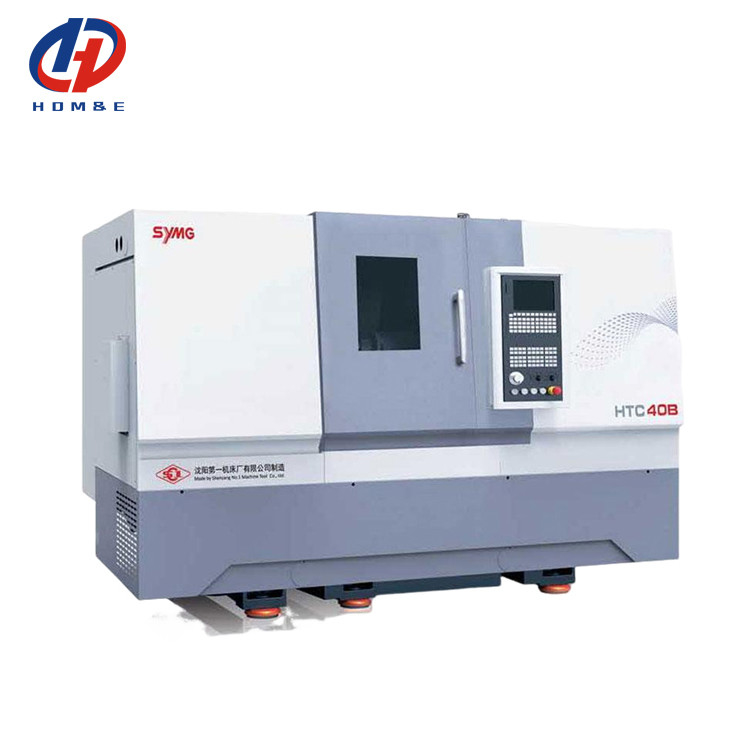

FANUC High Rigidity High Torque CNC Lathe HTC40B 45 Graden Integral Slant Bed CNC Lathe voor metaal

HTC-serie 40Bde CNC-draaibank wordt hoofdzakelijk gebruikt voor het snijden van interne en externe cilindrische oppervlakken, interne en externe kegelvormige oppervlakken met willekeurige conische hoek,complexe roterende interne en externe oppervlakken, en cilindrische en kegelvormige draden van schacht- of schijftype-onderdelen, en kan worden gebruikt voor grooving, boren, reaming, reaming en boring.

Productkenmerken:

1Hoge stijfheid

De stijfheid wordt met 50% verhoogd door vergroting van het lager, vergroting van de spindelspanning, verkorting van de overhang van de riemrol en nieuwe schuifbare staartstructuur.

2Grote koppel

Het koppel wordt met 38,4% verhoogd.

3Verbeterde specificatie

De standaardconfiguratie van de spindel A2-8 wordt voor dezelfde prijs gerealiseerd, de snijdiameter wordt verhoogd tot F 400 mm, de schommeldiameter wordt verhoogd tot F 600 mm,De maximale draagcapaciteit is met 30% verhoogd., en zwaar snijden aan één zijde is 6 mm.

Productgegevens:

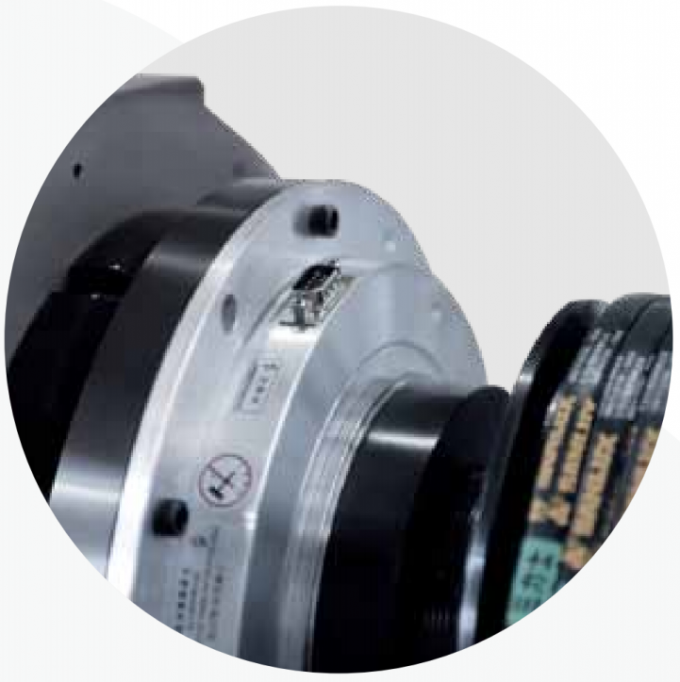

Spindel met hoge stijfheid

Het product heeft een A2-8-spindel met verhoogd spindelmoment en verbeterde lagerspecificaties om meer kracht en stijfheid te bieden.

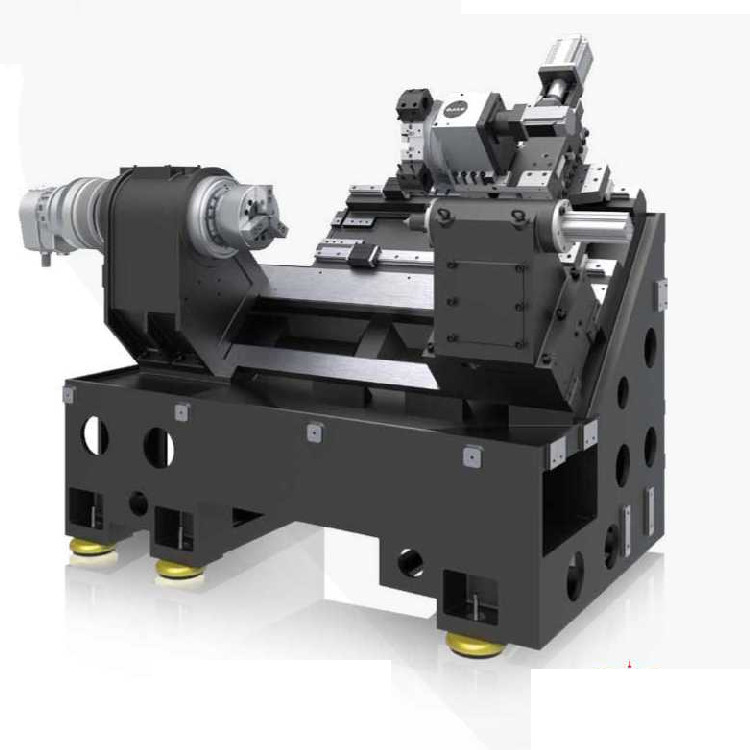

Geheel kantelmachine-gereedschapskamer

De HTC40B heeft een ribvormig ontwerp met een 45°-optimalisatie van het gehele lichaam en biedt een beter chipverwijderend effect en een hogere stijfheid.

Achtersteel van de geleidingsrail

De staart van de HTC40B is geconfigureerd met een glijdend geleidingsrail, geïntegreerd met een machine-gereedschapskist, een telescopisch scherm en een handmatig vergrendelingssysteem en is goed stijf.

Servo-gereedschapspost

Het product heeft een servomotor voor indexering, heeft een hoge nauwkeurigheid en hoge betrouwbaarheid en kan voldoen aan de eisen van hoge prestaties en snelle vervanging van gereedschappen.

Voeding op twee assen

De X-as en de Z-as hebben een servomotor voor de aandrijving, en de directe koppeling met een kogelschroef wordt gerealiseerd door middel van een elastische schachtkoppeling.De gebruikers krijgen dus een goede bewerkingsnauwkeurigheid en een stabiele bewerkingsprestatie..

Geïntegreerde spindelkodeerder

De speciale spindelcodeerder heeft het synchrone riemdrijfmechanisme uitgeschakeld, zodat het aantal storingen effectief is verminderd.

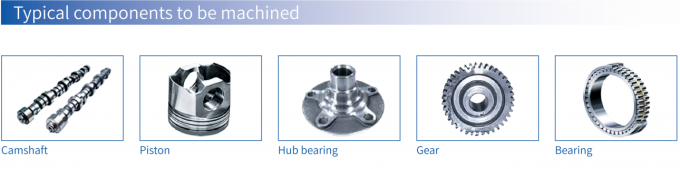

Toepassing in de industrie:

1Buitenste kogelkast, binnenste kogelkast, rotoracht, differentiële behuizing,

2Tandenas, kamas, turbo-aandachtsrotors, halve as,

3Plaatrol, zuigerstaaf, dwarsas, stuuras.

Productparameters:

Artikel 2	Eenheid	HTC40B/500	HTC40B/1000
Maximale schommeldiameter boven het bed	mm	Φ600	Φ560
Maximale snijlengte	mm	500	970
Maximale snijdiameter	mm	Φ400	Φ360
Maximale swingdiameter op de glijbaan	mm	Φ320	Φ350
Spindel neus	mm	A2-8	A2-8
De diameter van het spindelgat	mm	Φ80	Φ80
Diameter van de maximale doorbar	mm	Φ65	Φ65
Spindelversnellingsbereik	r/min	50-3500	50-4000
Maximaal uitgangsmoment van de spindel	Nm	245	177
Hoofdmotor	KW	Gezondheid, 15/11	Gezondheid, 15/11

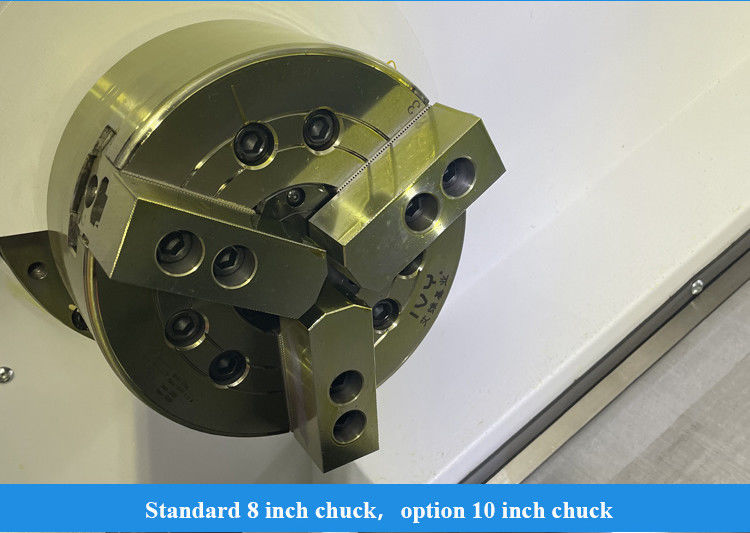

Schokdiameter	Inch	10'	8'
X-as snelle snelheid	m/min	30	30
Z-as snelle snelheid	m/min	30	30
Vervoer op de X-as	mm	200	200
Z-asvervoer	mm	550	1050
ziekte van de hersenen	mm	100	100
Koepelspindel van het staartstuk	Mohs	5#	4#
Standaard formulier voor gereedschaphouder	mm	Horizontaal 8 station	Horizontaal 8 station
Buitenste mes	mm	25 × 25	25 × 25
De diameter van de boorstaaf	mm	Voor de toepassing van deze richtlijn geldt dat:	Voor de toepassing van deze richtlijn geldt dat:
Gewichtscapaciteit ((type schijf)	kg	200	200
Gewichtscapaciteit ((asdelen)	kg	500	500
Gewicht van de machine	kg	4200	4650
Uiterlijk van het werktuig	mm	2700 × 1900 × 2100	3570×1860×1850

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
