SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Merknaam: SMTCL
Modelnummer: VMC850Q
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 set
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 reeksen per Maand

Productgegevens


Merk: SMTCL type: VMC850Q VMC1000Q VMC1100Q
Productnaam: Verticaal Machinaal bewerkend Centrum Tafelgrootte (L×W): 1000 × 500
Maximale belasting op de tafel: 600 kg X-as verplaatsing: 8500mm
Y-as verplaatsing: 500 mm Z-as verplaatsing: 540 mm
A.T.C.: 24 ATC met robotarm
Markeren

SMTCL CNC verticaal bewerkingscentrum

,

VMC 850Q CNC verticaal bewerkingscentrum

,

Metaalcnc Verticaal Machinaal bewerkend Centrum

Productbeschrijving

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Productbeschrijving:

SMTCL verticaal CNC-bewerkingscentrumVMC850Q/VMC1000Q/VMC1100Q
Shenyang Machine Tool VMC850Q is een krachtig verticaal bewerkingscentrum. Het heeft een solide lichaamsstructuur, die de stabiliteit van de verwerking effectief kan garanderen. De X-, Y- en Z-as hebben grote slagen en kunnen zich aanpassen aan verschillende werkstukafmetingen. Het spiltoerental is hoog en het snijvermogen is sterk. Uitgerust met een geavanceerd numeriek besturingssysteem, is het eenvoudig te bedienen en heeft het een hoge precisie. Het wordt veel gebruikt op gebieden zoals machinebouw, auto's en ruimtevaart. Het kan verschillende bewerkingen uitvoeren, zoals frezen, boren en tappen. Of het nu gaat om verwerkingsprecisie of efficiëntie, de VMC850Q presteert uitstekend en is een betrouwbare keuze voor bedrijven om de productiecapaciteit te verbeteren.
Producteigenschappen:

1, ontwerp met hoge stijfheid en hoge stabiliteit

* Integraal gietbed met hoge sterkte

* Drie-assige P-klasse rolgeleiding

* Visgraatkolom met lange overspanning

2, Goede nauwkeurigheid en nauwkeurigheidsbehoud
* C3 voorgetrokken spindel
* Thermische symmetrietechnologie
* Foutcompensatietechnologie
3, Veiligheid, milieubescherming, efficiënte productiviteit
* Drieassige snelle verschuiving 48 m/min
* Directe spindel 12000 RPM
* Bed dubbele spiraalspanenafzuiging
Productdetails:
Kenmerk 1: Stabiel en betrouwbaar - Uitgebreide tests, consistente prestaties door middel van vergelijkende tests
7 sets testapparatuur voor batchprestaties, 7 sets snijtestapparatuur
22 prestatietestitems en 25 snijtestitems per apparaat

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Evaluatie door derden: toonaangevend prestatieniveau

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Kenmerk 2: Hoogwaardige bewerkingsmogelijkheden - Hoge precisie, technologie voor het controleren van gereedschapsgewrichten; hoge oppervlakteafwerking, ruwheid Ra 0,8 μm
Onderdeelnaam: Gereedschapsverbindingsmarkering teststuk
Industrie: Nieuwe energievoertuigen, robotica; materiaal (AL6061)
Afmetingen onderdeel: 200×150×20mm
Procesproblemen:
* Gereedschapsverbindingsmarkeringen op het onderdeeloppervlak
* Test machinespindel en bewerkingsstabiliteit
* Eisen aan oppervlaktekwaliteit

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Kenmerk 3: Bewerkingsvermogen met ultramicro-precisie - Hoge stabiliteit, fijne naaldbewerking van φ0,08 mm
Onderdeelnaam: D0,2 mm graveerbewerking
Industrie: halfgeleider, medisch, enz.; materiaal: AL7075
Onderdeelafmetingen: φ40×30mm
Procesproblemen:
* Zwakke stijfheid van de bewerkingspositie, gevoelig voor vervorming
* Test de toevoercontrole en stabiliteit van werktuigmachines
* Nauwkeurige controle van de gereedschapsrondloop en gereedschapsinstelling
* Technologie voor het verwijderen van oppervlaktebramen

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking


Productparameters:

Item
Eenheid
VMC850Q
VMC1000Q
VMC1100Q
Capaciteit
X-as verplaatsing
mm
850
1000
1100
Y-as verplaatsing
mm
500
500
620
Z-as verplaatsing
mm
540
540
600
Spindelneus naar tafeloppervlak
mm
120-660
120-660
120-720
Spilneus tot kolomoppervlak
mm
640
640
743
Werktafel
Tafelafmetingen (L×B)
mm
1000×500
1200×500
1300×610
Maximale belasting op de tafel
kg
600
600
1000
Grootte T-sleuf
mm
18×5
18×5
18×5
Spindel
Spilsnelheid
toerental
10000
10000
10000
Spilconus/spindelschacht
mm
7/24 taps toelopend
7/24 taps toelopend
7/24 taps toelopend
BT40
BT40
BT40
Spilmotor
kW
7,5/11
7,5/11
11/15
Maximaal uitgangskoppel
Nm
35,8/70
35,8/70
52,5/95,5
Type spindelaandrijving

Synchrone tandriem
Hulpmiddelen
Model gereedschapshouder

MAS403BT40
Model met trekknop

MAS 403 P40T-I
Voedingssnelheid
X,Y,Z-ijlgang
m/min
48/48/48
3 assen motorvermogen (X/Y/Z)
kW
1,8/1,8/3
1,8/1,8/3
3/3/3
Motorkoppel 3 assen (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Maximale snijvoedingssnelheid
mm/min
1-20000
ATC
Type
pc
ATC met robotarm
Modus

Dichtstbijzijnde gereedschapsselectie in twee richtingen
Capaciteit
St
24
Maximale gereedschapslengte
mm
300
Maximaal gereedschapsgewicht
kg
7
Max te schijfdia.-Vol
mm
80
Max te schijfdia.-Aangrenzend
mm
150
Gereedschapswisseltijd (TT)
sec
2.5
De hoogte tussen tafel en grond
mm
900
900
950
Anderen
Totale afmetingen
(L×BxH)
mm
2400×2975×2840
(Exclusief spanentransporteur)
2700×2975×2840
(Exclusief spanentransporteur)
2940×3450×3050
(Exclusief spanentransporteur)
Netto machinegewicht
kg
5100
5400
6200
Totaal stroomvereiste
KVA
18

18
25
Standaard configuratie:
1. FANUC OI-MF TYPE(5)β-regelsysteem
2. Spindel van 10.000 tpm, riem aangesloten
3. Gereedschapsmagazijn voor manipulator met 24 schijven
4. Watertank + bedspoelchip
5. Reinigingspistool, werklamp, waarschuwingslampje
Selectieve configuratie:
1. Fanuc Oi-MF TAPE(l)β-systeem
2. Fanuc Oi-MF TAPE(l)α-systeem
3. Siemens 828D CNC-systeem
4. Directe aansluiting 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel

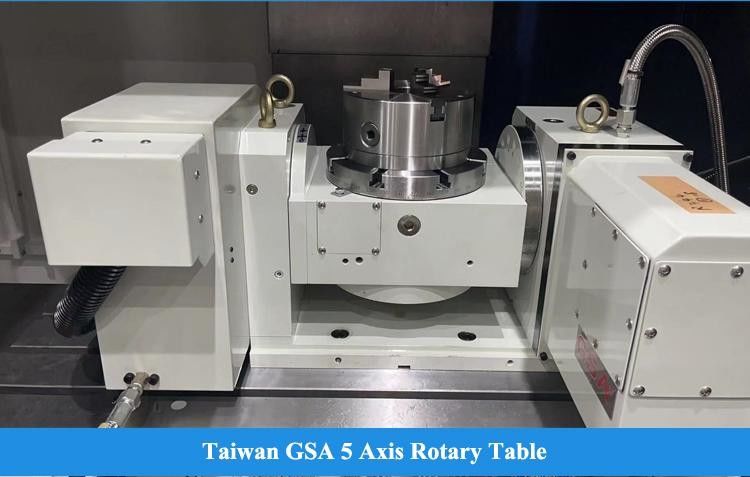

6. Draaischijf 4e as
7. Koeling binnen 2 MPa, 3 MPa, 5 MPa, 7 MPa
8. Olie-waterafscheider
9. Kettingchipverwijderaar
10. Maak het waterpistool schoon
11. Gereedschaps- en werkstukinspectie
12. Automatische deur
13. Veiligheidsdeurslot
14.Elektrische kast en airconditioning

ONZE Dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Alle onderdelen moeten worden geïnspecteerd
2. Meer dan 100 productieprocescontroles
3. Meer dan 200 inspectieartikelen
4. Monsterverwerking van elke machine
5. 72 uur proefdraaien vóór levering

Waarom voor ons kiezen:
◆ Gevoel van topkwaliteit, de wensen van klanten staan ​​voorop
◆ 30 jaar + R&D-geschiedenis, het bedrijf werd opgericht in 1993
◆ Hightechfabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor directe services (24 uur online)
◆ Upgrade van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, goedkoop onderhoud, geen invloed op de productie
Over ons:
SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese werktuigmachine-industrie en de grootste productie van werktuigmachines in China. Werktuigmachineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, matrijzen en andere industrieën. Het is onze missie om de werktuigmachines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL CNC Verticale Freesmachine VMC850Q 6061 Verticale Bewerkingscentrum voor luchtvaartaluminiumverwerking

Veelgestelde vragen:

Q1. Bent u een handelsbedrijf of productiebedrijf?

Wij zijn een productiebedrijf.
Vraag 2. Wat zijn uw belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
Q3. Kunt u een aangepaste machine of SPM (machine voor speciale doeleinden) leveren?
Ja, wij bieden slimme CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Voor onderdelen die defect blijken te zijn, leveren wij gedurende een periode van 12 maanden vervanging,
vanaf de vrachtbriefdatum van de machine.
Vraag 5. Wat zijn de diensten?
Pr-sales: Maatwerkoplossingen, planning en ontwerp; Eén-op-één service
After sales: 7 dagen 24 uur online service, Installatiebegeleiding op afstand, docking met softwaresysteem van de klant
Q6: Waarom kiezen voor uw bedrijf?
Producten die vanaf de ontwikkeling, het ontwerp, de fabricage en de montage tot het gehele productieproces behoren
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Vraag 7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland sturen?
Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatielocatie van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Al deze kunnen worden geciteerd en vermeld in het contract. De verkoper zal met de koper samenwerken bij de voorbereiding van het visum en de installatie voordat hij naar het buitenland gaat.
Vraag 8: Wat zijn de betalingsvoorwaarden?
T/T 30% initiële betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
