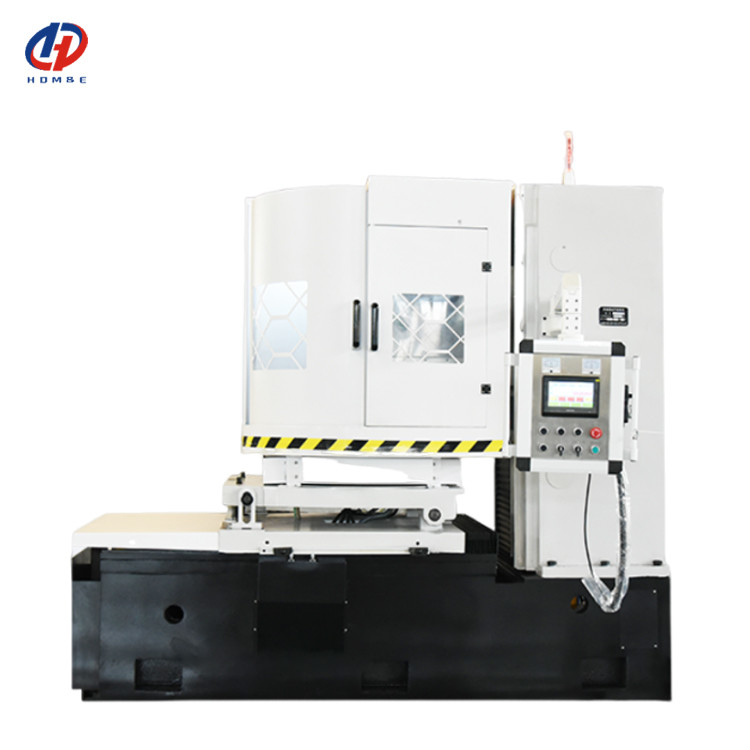

Horizontale oppervlakte slijpmachine met draaiende ronde tafel HDM380 PLC-besturing slijpmachine
Productgegevens
| Merknaam: | HD | Modelnummer: | HDM380 |
|---|---|---|---|
| Sleutelwoord: | Horizonta slijpmachine | ||
| Markeren |
Roterende roterende tafelgrindmachine,PLC-besturingsmachine voor het slijpen van oppervlakken,Horizontale oppervlakte slijpmachine |
||
Productbeschrijving
Productbeschrijving:

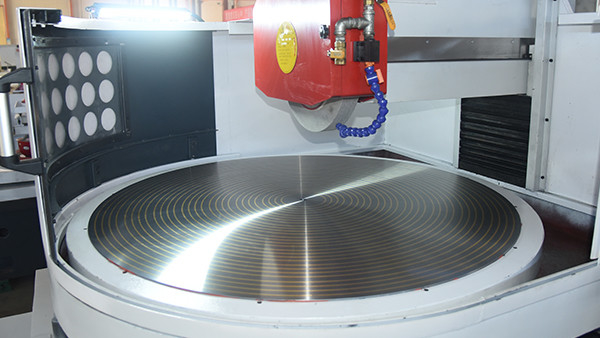

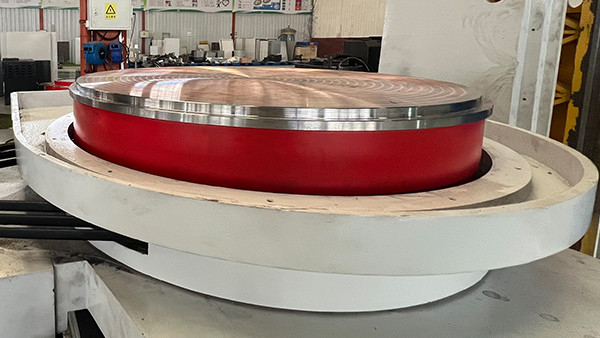

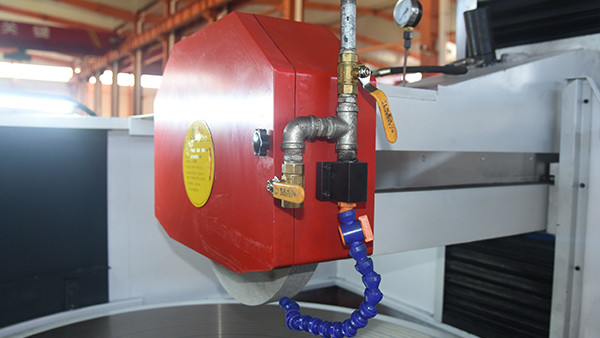

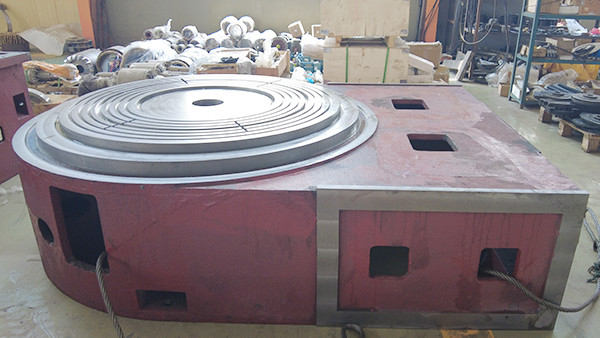

HDM380 Horizontale roterende ronde tafel oppervlakte slijpmachine, het gebruik van tafel op de bed cirkelvormige geleidingsrail vaste rotatie, dubbele kolom balk, trekplaat op de balk om langslangs wisselbeweging te doen,slijpkop langs de verticale beweging van de voedingsopstelling van de trekplaat, de algehele structuur is stabiel en compact, hoge precisie en hoge prestaties betrouwbaar, goed fabricageproces, eenvoudig te bedienen en te gebruiken, het gebruik van slijpwiel rand slijp,De bovenste en onderste vlakken van het werkstuk kunnen het vereiste hoge parallelisme bereiken, dimensionale nauwkeurigheid en ruwheid van het werkstuk.
Productkenmerken
Toepassing: Deze serie producten is geschikt voor cirkelzaagbladen, autoonderdelen, meetgereedschappen, lagers, malen, magnetische materialen, hydraulische onderdelen, speciale keramiek,vuurvaste materialenIn de industriële sector, zoals de verwerking van pompkleppen en andere industrieën, moeten slijpprocessen plaatsvinden.
|
Parameter
|
Eenheid
|
HDM340
|
HDM350
|
HDM380
|
HDM3100
|
HDM3125
|
|
Diameter van de werktafel
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
Maximale grootte van het slijpwerkstuk
(diameter × hoogte)
|
mm
|
400×120
|
500×200
|
800×320
|
1000×320
|
1250×320
|
|
Maximale kantelhoek van de werkbank
|
|
±3
|
±3
|
±3
|
± 15
|
± 15
|
|
Werkschaalrotatiesnelheid
|
r/min
|
60 tot en met 120
|
60 tot en met 120
|
12-70
|
25-45
|
25-45
|
|
Verticale snelheid van tafelverlengingseenheden
|
m/min
|
1.5-3
|
1.5-3
|
1.5-3
|
0.5-1.1
|
0.5-1.1
|
|
Verticaal wisselend bewegingsverlengingsproces
|
mm
|
340
|
340
|
470
|
570
|
695
|
|
Slijpkop spindel snelheid
|
r/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
Maximale verticale beweging van de slijpkop
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
Verticale snelheid van de slijpkop omhoog en omlaag
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
Verticale automatische voedingsmalkop
|
mm
|
0.001-0.02
|
0.001-0.02
|
0.001-3
|
0.001-0.02
|
0.001-0.02
|
|
Elektronisch handwielvoer
|
|
×1 ×10 ×100
|
||||
|
Grootte zandtegel
(buitenscherm × breedte × binnenscherm)
|
mm
|
300×40×127
|
400×40×127
|
450 × 50 × 203
|
450 × 50 × 203
|
450 × 50 × 203
|
|
Totaal motorvermogen
|
kw
|
11
|
12
|
22
|
26
|
26
|
|
Afmetingen van de werktuigmachine
|
mm
|
1965 × 1000 × 1950
|
2350×1250×1950
|
2900 × 2000 × 2450
|
3090 × 2000 × 2420
|
3090 × 2000 × 2420
|
|
Gewicht van de machine
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
Dit formulier is uitsluitend ter referentie.
|
||||||
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
