SMTCL Grote draaibank CW6180B Manuele draaibank 6000mm Zware motor Draaibank Draaibank
Merknaam:
SMTCL
Modelnummer:
CW6180B
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | CW6180B |
|---|---|---|---|
| Cnc of niet: | Handmatig | Sleutelwoord: | conventionele draaibank |
| Max. Swing dia over bed.: | Φ800 | Max.Swing Dia over rijtuig: | Φ480 |
| Breedte van Bed: | 550 mm | Spindel boring: | Φ104 mm |
| Markeren |
Handmatige grote draaibank,6000 mm grote draaibank,Zware grote draaibank |
||
Productbeschrijving
Productbeschrijving:
SMTCL CW6180B Serie Zware Handmatige Draaibank
De CW6180B serie zware handdraaibanken zijn handdraaibanken die speciaal zijn ontworpen voor het bewerken van grote, zware werkstukken. Ze zijn groter in afmeting en gewicht, hebben een sterker vermogen en een stabielere structuur. Spindelopening, bedlengte en andere afmetingen zijn vergroot om te voldoen aan de behoeften van grote werkstukken. De bediening moet samenwerken met het hefapparaat, wat hogere vaardigheden en fysieke kracht vereist. Dit type draaibank wordt meestal gebruikt voor de bewerking van grote onderdelen in de scheepvaart, de auto-industrie, de lucht- en ruimtevaart en andere industrieën, en kan voldoen aan de eisen van precisie en maatnauwkeurigheid, maar de productie-efficiëntie is relatief laag.Producteigenschappen:
Nieuwe Uitstraling
De geüpgradede versie van de uitstraling is een perfecte combinatie van ergonomisch ontwerp en geavanceerde configuratie van de machine.
De productkwaliteit is verbeterd door de toepassing van nieuwe materialen.
De productkwaliteit is verbeterd door de toepassing van nieuwe materialen.

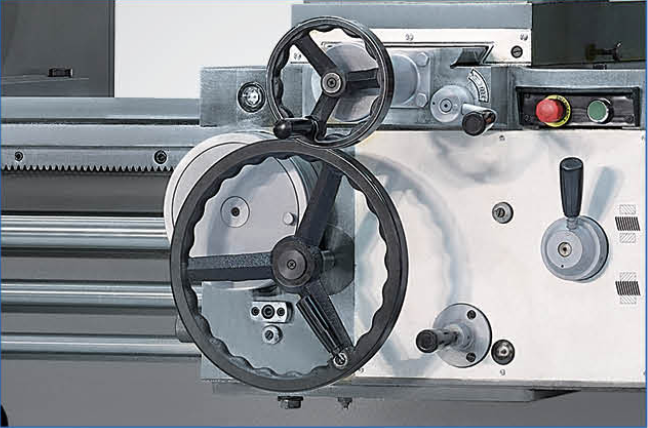

Eenvoudige Bediening
De hendels en handwielen zijn intuïtief ontworpen, zodat de machine gemakkelijk te bedienen is, goed aanvoelt en gebruiksvriendelijk is. Foutieve handelingen voor de machine kunnen effectief worden verminderd door de gemarkeerde kleur en de redelijke machine-indeling.

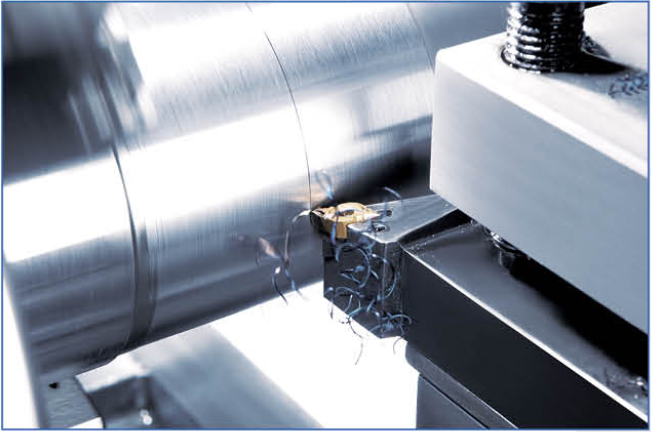

Krachtig Snijden
Krachtig Snijden
De CW6180B is een basismodel machine met een bedbreedte van 550 mm. Het integrale vloertype bed in combinatie met een stabiele diagonale stangconstructie wordt toegepast voor de hoge structurele stijfheid in zijn klasse. Grote koppelbewerkingen kunnen worden gerealiseerd door een grote koppelmotor (11kW) in combinatie met een geoptimaliseerde reductie-snelheidskop.
Betrouwbare Prestaties
De machine is gemaakt met geavanceerde productieapparatuur.
Het productieproces volgt strikt de SOP en staat onder strikte controle van het IS09000 QC-systeem om de betrouwbare bewerkingsprestaties te garanderen.
Productdetails:
Productdetails:
Productparameters:
Item
|
Eenheid
|
CW6180B
|
Max. zwaaidiameter over bed
|
|
mm
|
3660x 1450x 1630
|
Max. zwaaidiameter over de revolver
|
|
mm
|
3660x 1450x 1630
|
Max. lengte van het werkstuk
|
|
mm
|
3660x 1450x 1630
|
Max. zwaaidiameter en effectieve breedte in de opening
|
|
mm
|
3660x 1450x 1630
|
Spindelboring diameter en type spilkop
|
|
Φ104/D11
|
|
Conus van de spilneus en het center
|
|
120, 1:20. Morse 5#
|
|
Stappen en bereik van spindelsnelheden
|
|
tpm
|
18 snelheden 5.4-720
|
Stappen en bereik van langsvoedingen
|
|
mm/r
|
0.05-0.912
|
Bereik 1:1
|
|
mm/r
|
0.05-0.912
|
Bereik 16:1
|
|
mm/r
|
0.05-0.912
|
Bereik van fijne voeding met wisselwielen
|
|
mm/r
|
0.05-0.912
|
Verhouding van dwarsvoeding tot langsvoeding
|
|
1/2
|
|
Snelverplaatsing van de slede
|
|
mm/min
|
4000
|
Spoed van de leispindel
|
|
12 (Metrisch):1/2'' (Inch systeem)
|
|
Aantal, bereik van metrisch
|
|
mm
|
3660x 1450x 1630
|
Draadnummer, bereik van Whitworth-draad
|
|
t.p.i
|
26 soorten 14-1
|
Aantal, bereik van module
|
|
mm
|
3660x 1450x 1630
|
Draadnummer, bereik van diametrische spoeddraad
|
|
DP
|
24 soorten 28-1
|
Max. dwarsverplaatsing van de onderste slede
|
|
mm
|
3660x 1450x 1630
|
Max. verplaatsing van de bovenste slede
|
|
mm
|
3660x 1450x 1630
|
Verplaatsing van de losse kop
|
|
mm
|
3660x 1450x 1630
|
Conus van de losse kop
|
|
Morse 5#
|
|
Bedgeleidingsbreedte en hardheid van afschrikken
|
|
mm
|
3660x 1450x 1630
|
Vermogen hoofdmotor
|
|
KW
|
1.1
|
Vermogen snelle motor
|
|
KW
|
1.1
|
Vermogen koelvloeistofpompmotor
|
|
W
|
180
|
Nettogewicht
|
|
kg
|
4900
|
Totale afmeting
|
|
mm
|
3660x 1450x 1630
|
Max. belasting van het werkstuk
|
|
T
|
2.5 (standaard configuratie)
|
Standaard configuratie:
|
|
1. Hoofdmotor: YE3-160M-4 11kW 2. Snelle motor: NJ12-4 (1) NN3032K/P5 160X240X60
(2) NN3026K/P5 130X200X52
(3) 6028 140X210X33Optionele configuratie: |
1. Steun Φ40-Φ350
2. Volgsteun Φ50-Φ220
3. Φ400mm 3-klauwplaat 4. Φ500mm 3-klauwplaat 5. Φ400mm 4-klauwplaat 6. Φ500mm 4-klauwplaat 7. Φ630mm 4-klauwplaat 8. Meedraaiende centers Morse NO.5 9. Φ650mm opspanplaat ONZE Service: |
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 controleprocessen in de productie
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
Topkwaliteit, de wensen van de klant staan voorop
30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
Stabiel en volwassen leveringssysteem
Jonge actieve verkoopmedewerkers en ingenieurs voor directe service (24 uur online)
Upgrades aan het mechanisme volgens ergonomie en eenvoudig onderhoud
Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Over Ons:
High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
Stabiel en volwassen leveringssysteem
Jonge actieve verkoopmedewerkers en ingenieurs voor directe service (24 uur online)
Upgrades aan het mechanisme volgens ergonomie en eenvoudig onderhoud
Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Over Ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkranen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze Fabriek:
FAQ:
V1. Bent u een handelsbedrijf of een productiebedrijf?
Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We zullen onderdelen vervangen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand bij installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
After sales: 7 dagen 24 uur online service, begeleiding op afstand bij installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om de visa en de voorbereiding van de installatie te regelen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% restbetaling vóór verzending. onherroepelijke letter of credit op zicht
Producthoogtepunten
Productbeschrijving: SMTCL CW6180B Serie Zware Handmatige Draaibank De CW6180B serie zware handdraaibanken zijn handdraaibanken die speciaal zijn ontworpen voor het bewerken van grote, zware werkstukken. Ze zijn groter in afmeting en gewicht, hebben een sterker vermogen en een stabielere structuur. ...
