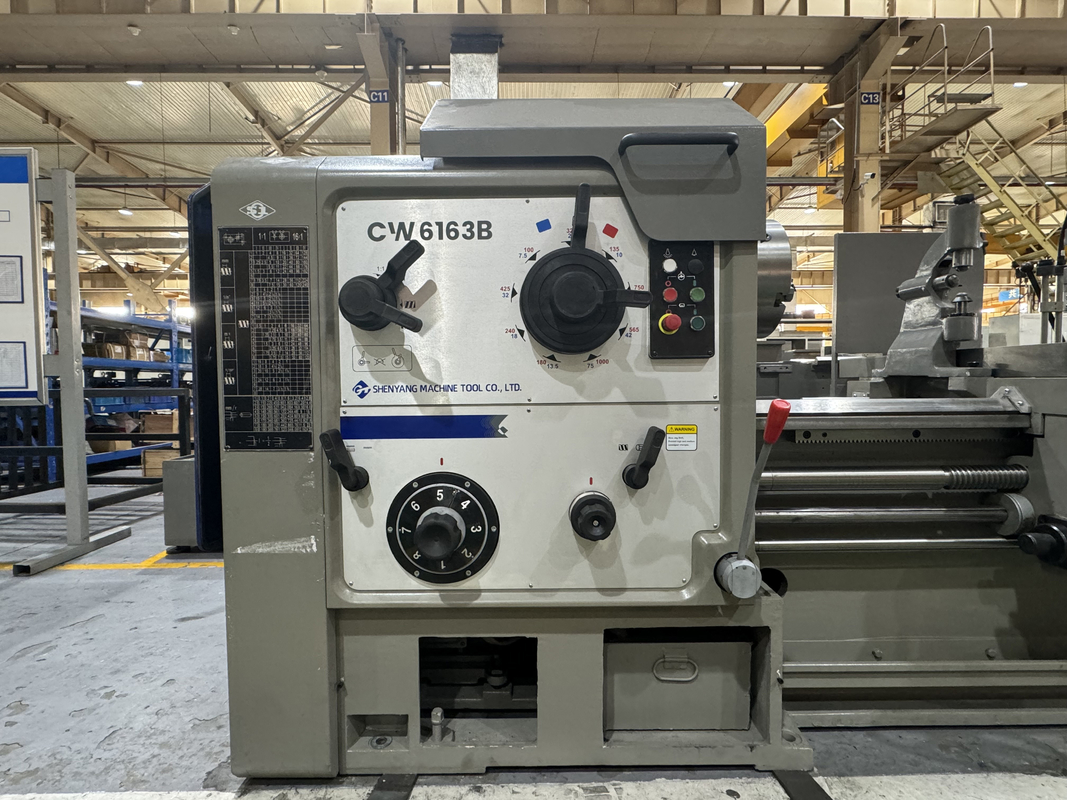

SMTCL Horizontale draaibank CW6163B Metalen handleiding draaibank 1000mm Spindelboring 104 Heavy Duty handleiding draaibank
Merknaam:
SMTCL
Modelnummer:
CW6163B
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | CW6163B |
|---|---|---|---|
| Cnc of niet: | Handmatig | Sleutelwoord: | conventionele draaibank |
| Max. Swing dia over bed.: | Φ630 | Max.Swing Dia over rijtuig: | Φ350 |
| Breedte van Bed: | 550 mm | Spindel boring: | Φ104 mm |
| Markeren |
Metalen draaibank met grote spindel,CW6163B Metalen draaibank,Metalen draaibank voor zware werken |
||
Productbeschrijving
Productbeschrijving:
SMTCL CW6163B serie zware handwiel
CW6163B-serie gewone horizontale draaibank De draaibank heeft de combinatiestructuur van doos en hellende staaf in de breedte van de zijkant double rib plate en inner rib plate,en de algemene stijfheid is een derde hoger dan die van de ribbenstructuur van de deur met een enkele muurDeze serie machine tools is geschikt voor het verwerken van gietijzer, staal en verschillende non-ferrous metalen en andere materialen.
De serie van draaibanden kan alle soorten van draaibank-draaien operaties, zoals interne of externe cilindrische oppervlakken, conische oppervlakken, oppervlakken van revolutie,en eindoppervlakken evenals asmetrische draadInch schroefdraad, modulus en diametrische pitch draad, ze kunnen ook broach olie groeven en sleutel groeven.
Productkenmerken
Nieuwe verschijning
De verbeterde versie van het uiterlijk is een perfecte hybride van ergonomisch ontwerp en geavanceerde configuratie van de machine.
De kwaliteit van het product is verbeterd door het gebruik van nieuwe materialen.
De kwaliteit van het product is verbeterd door het gebruik van nieuwe materialen.
Eenvoudige werking
De handgrepen en handwielen zijn ontworpen intuïtief zodat de machine is gemakkelijk te bedienen, goed voor hand gevoel en gebruikersvriendelijk. Fault operations for machine could be reduced
effectief door de uitgelicht kleur en redelijke machine lay-out.
effectief door de uitgelicht kleur en redelijke machine lay-out.
Krachtige snijden

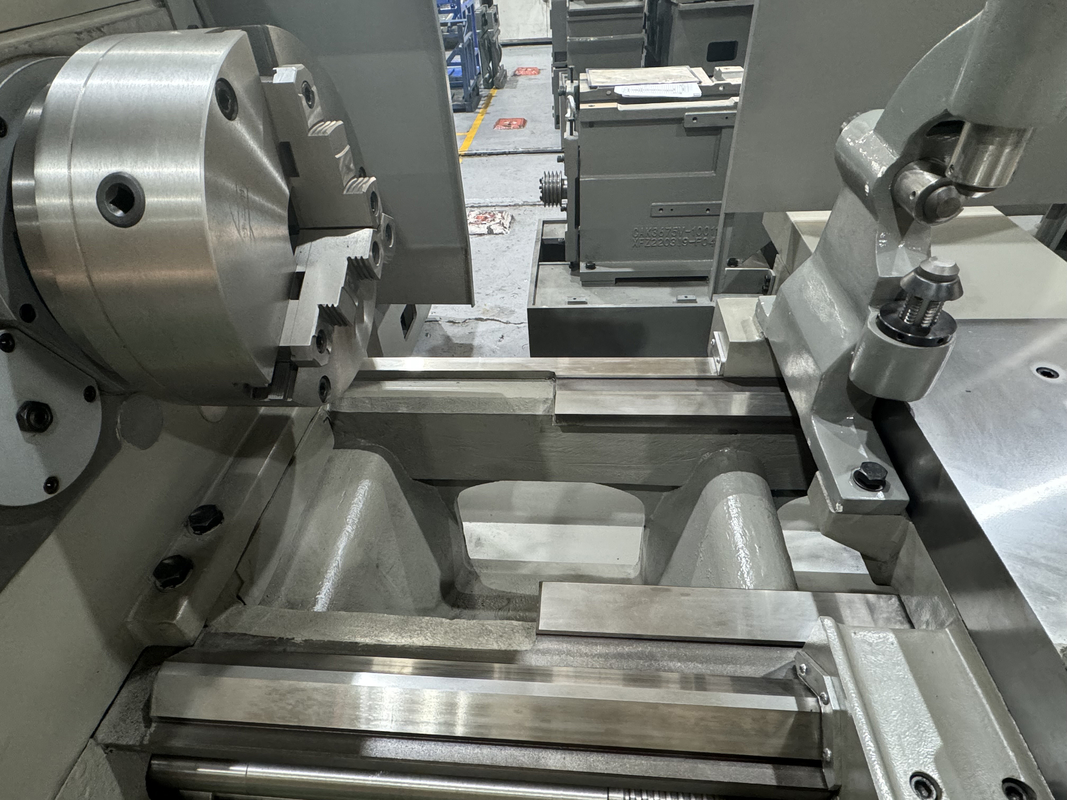

CW6163B is een basismodel met een bedbreedte van 550 mm. Het integrale vloerbed, gecombineerd met een stabiele diagonale staafconstructie, heeft de hoogste structurele stijfheid in zijn klasse.Large torque cutting can be realized by a large torque motor (11kW) combined with an optimized reduction speed headstock..
Betrouwbare prestaties
De machine is gemaakt met geavanceerde fabricageapparatuur.
Het productieproces volgt strictly SOP en is onder strikt controle van IS09000 QC systeem, zodat de betrouwbare bewerking prestaties te verzekeren.
Het productieproces volgt strictly SOP en is onder strikt controle van IS09000 QC systeem, zodat de betrouwbare bewerking prestaties te verzekeren.
Productgegevens:
Productparameters:
|
Artikel 1
|
Eenheid
|
CW6163B
|
|
Swing diameter over bed
|
mm
|
Φ630
|
|
Max. Swing diameter over de torent
|
mm
|
Φ350
|
|
Max.Length van het werkstuk
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Max swing diameter en effectieve breedte in gap
|
mm
|
Φ800/300
|
|
Spindle bore diameter and type of spindle head
|
|
Φ104/D11
|
|
Taper of spindle neus en centrum
|
|
120Eén:20Morse 5#.
|
|
Steps and range of spindle speeds
|
r/min
|
18 versnellingen 7,5-1000
|
|
Steps and range of longitudinal feeds
|
mm/r
|
64 voert 0.05-24.3
|
|
Range 1:1
|
mm/r
|
0.1-1.52
|
|
Range 16:1
|
mm/r
|
1.6 tot 24.3
|
|
Range of fine feed with change gears
|
mm/r
|
0.05-0.912
|
|
Ratio van cross feed naar longitudinale feed
|
|
1/2
|
|
Rapid traverse of saddle
|
mm/min
|
4000
|
|
Pitch of lead screw
|
|
12 (metrisch) 1 / 2'(inchesysteem)
|
|
Number,range of Metric
|
mm
|
50 soorten 1-240
|
|
Thread Number, range van Whitworth thread
|
T.p.i.
|
26 soorten 14-1
|
|
Number,range of module
|
mm
|
53 soorten 0,5-120
|
|
ThreadNumber, range of diametral pitch thread
|
DP
|
24 soorten 28-1
|
|
Max. Transversale reis van de lagere slide
|
mm
|
420
|
|
Max.Travel van top slide
|
mm
|
200
|
|

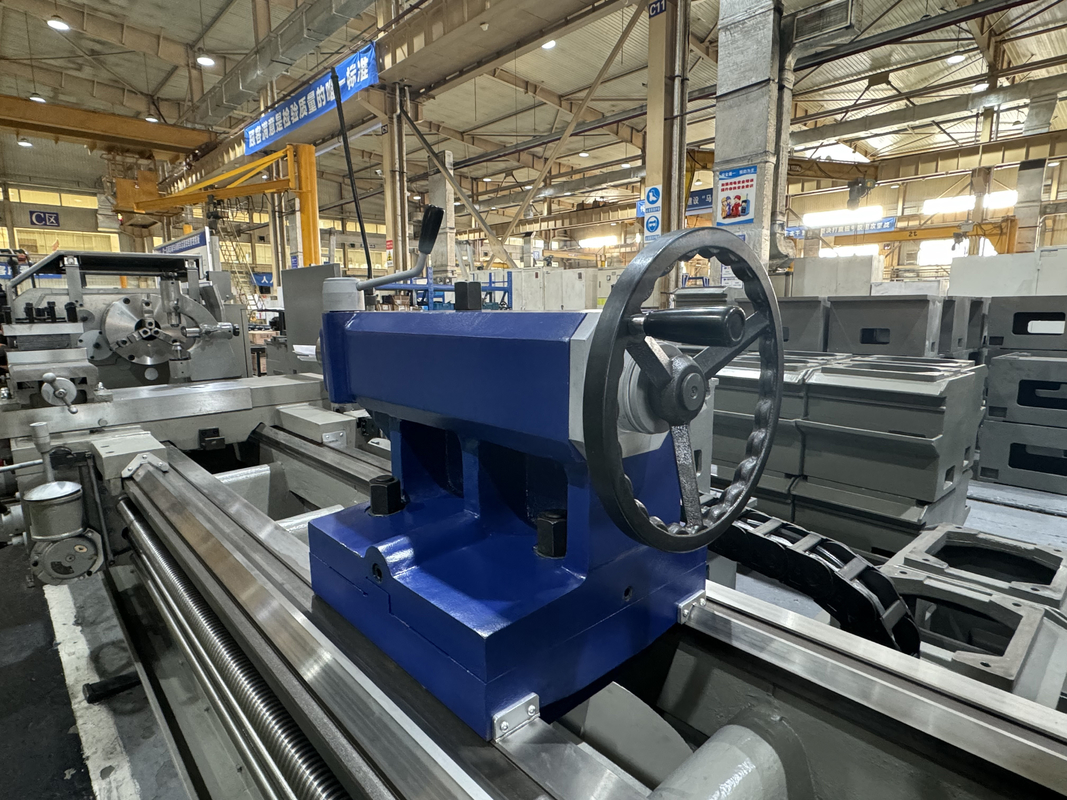

Travel of tailstock quill
|
mm
|
250
|
|
Taper of tailstock quill
|
|
Morse 5#
|
|
Bed guideway width and hardness of quenching
|
mm
|
550 RC52
|
|
Hoofdmotorvermogen
|
KW
|
11
|
|
Rapid motor power
|
KW
|
1.1
|
|
Power of coolant pump motor
|
W
|
120
|
|
Nettogewicht
|
kg
|
3600
|
|
Algemene afmetingen
|
mm
|
3160 x 1380 x 1450
|
|
Max. Load van het werkstuk
|
T
|
2.5 (standaard configuratie)
|
|
Standaardconfiguratie:

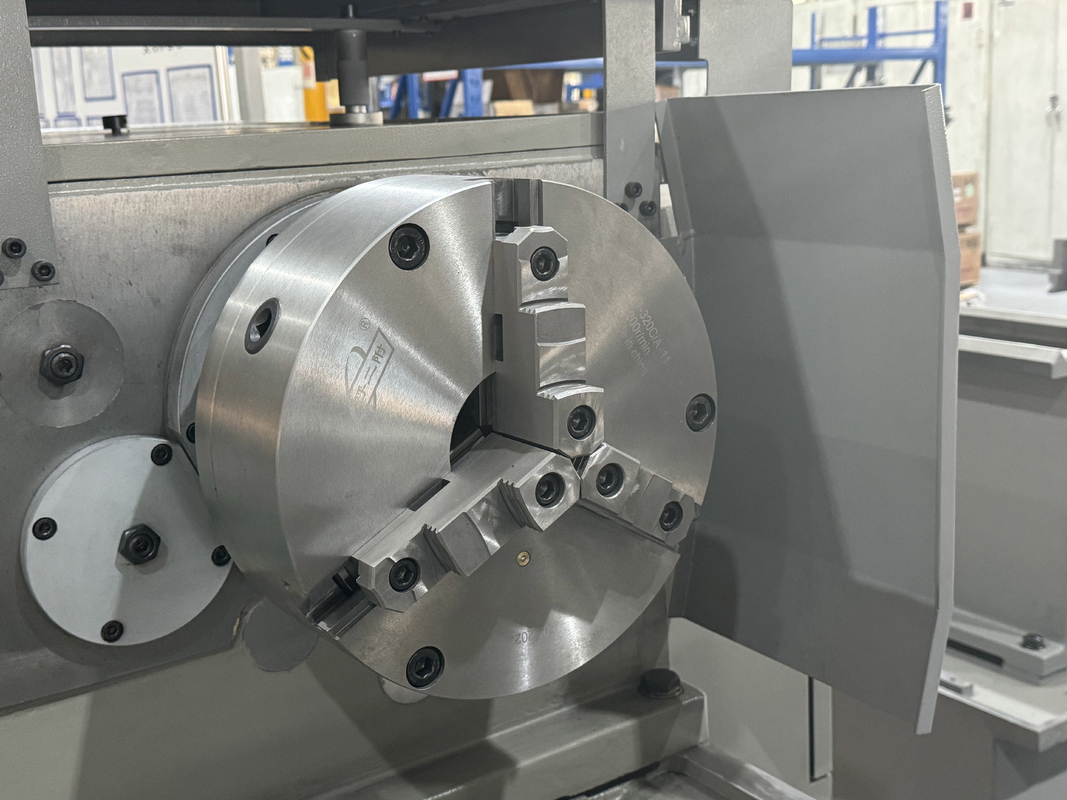

1.3-koppeling K11315C/D11 2.Spindelbuis Φ104 3- Middenveer. 4.D11 spindelkoptype |
Selectieve configuratie

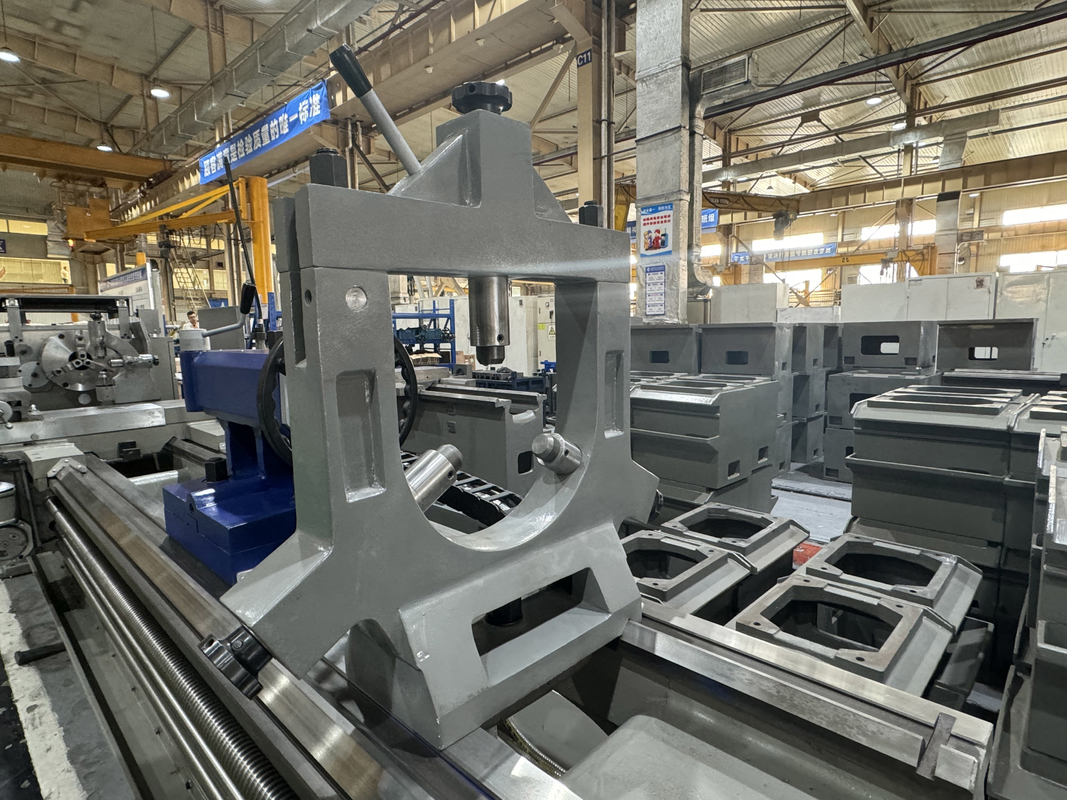

1.Vaste rust Φ20-Φ170 2.Vaste rust Φ160-Φ350 3.Φ400mm 3-jaw chuck 4.Φ500mm 3-jaw chuck 5.Φ400mm 4-jaw chuck 6.Φ500mm 4-jaw chuck 7.Live centers Morse NO.5 |
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
