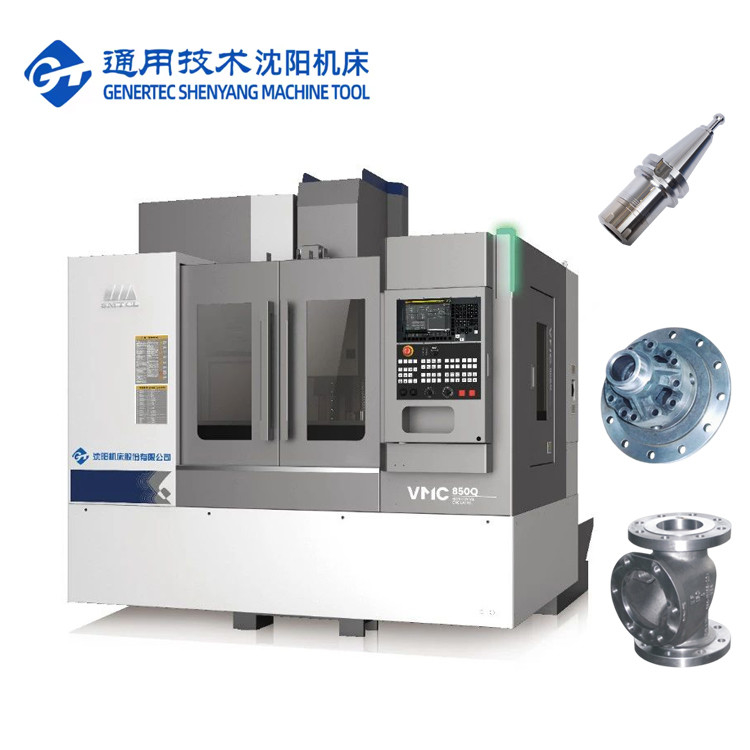

SMTCL CNC Verticale Freesmachine VMC850Q CNC VMC Machine 3 Axis CNC Verticale Bewerkingscentrum
Productgegevens
| Merk: | SMTCL | Type: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Productnaam: | Verticaal Machinaal bewerkend Centrum | Tafelgrootte (L×W): | 1000 × 500 |
| Maximale belasting op de tafel: | 600 kg | X Axis Travel: | 8500mm |
| Y Axis Travel: | 500 mm | Z Axis Travel: | 540 mm |
| A.T.C.: | 24 ATC met robotarm | ||
| Markeren |
CNC VMC-machine Verticaal bewerkingscentrum,SMTCL CNC verticaal freescentrum,3 ascnc verticaal machinaal bewerkend centrum |
||
Productbeschrijving
Productbeschrijving:
"Het bewerkingscentrum is een veelzijdige machine -tool dat een verscheidenheid aan bewerkingen kan uitvoeren, zoals frezen, boren, saai, tikken, enz. Het bewerkingscentrum bestaat meestal uit machine -gereedschapsorgaan, CNC -systeem, gereedschapsbibliotheek, werkbank en gereedschap.
Het bewerkingscentrum neemt numerieke besturingstechnologie aan om het bewegingstraject en werkparameters van het machinegereedschap te regelen door pre-programmering om de precisie-bewerking van het werkstuk te realiseren. Het kan de tool automatisch wijzigen op basis van de verwerkingsvereisten, het werkstuk automatisch vastklemmen, de positie van het gereedschap en het werkstuk, enz. Automatisch aanpassen om continue verwerking en automatische productie te bereiken.
Het bewerkingscentrum heeft de kenmerken van hoge precisie, hoge efficiëntie en hoge automatisering en is geschikt voor complexe vorm, multi-zijdige bewerking en de verwerking van werkstukken met een hoog nauwkeurige werkstuk. Het wordt veel gebruikt in ruimtevaart, automotive, elektronica, schimmelproductie en andere velden en wordt een van de onmisbare apparatuur in de moderne productie. "
1, hoge stijfheid en ontwerp met hoge stabiliteit
* Integraal gietbed op hoge sterkte
* Drie-as P-klasse rolgids
* Lange span -visgraatkolom
Productparamenters:
|
Item
|
Eenheid
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capaciteit
|
X Axis Travel
|
mm
|
850
|
1000
|
1100
|
|
Y Axis Travel
|
mm
|
500
|
500
|
620
|
|
|
Z Axis Travel
|
mm
|
540
|
540
|
600
|
|
|
Spil neus tot tafeloppervlak
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Spil neus tot kolomoppervlak
|
mm
|
640
|
640
|
743
|
|
|
Werktafel
|
Tabelgrootte (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Max Load op de tabel
|
kg
|
600
|
600
|
1000
|
|
|
T-slot maat
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spil
|
Spindelsnelheid
|
RPM
|
10000
|
10000
|
10000
|
|
Spindel taper/spindelschenkel
|
mm
|
7/24 taps toelopen
|
7/24 taps toelopen
|
7/24 taps toelopen
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Spilmotor
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Maximaal uitgangskoppel
|
Nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Type spindelaandrijving
|
|
Synchrone tandgordel
|
|||
|
Hulpmiddelen
|
Gereedschapshoudermodel
|
|
MAS 403 BT40
|
||
|
Pull Stud Model
|
|
MAS 403 P40T-I
|
|||
|
Voedingssnelheid
|
X, Y, Z Rapid Traverse
|
m/min
|
48/48/48
|
||
|
3 assen Moter Power (X/Y/Z)
|
kw
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assen Moter koppel (x/y/z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Max snijdende voedingssnelheid
|
mm/min
|
1-20000
|
|||
|
ATC
|
Type
|
pc
|
ATC met robotarm
|
||
|
Modus
|
|
Dichtstbijzijnde gereedschapselectie bij bidirection
|
|||
|
Capaciteit
|
Pc's
|
24
|
|||
|
Max Tool Lengte
|
mm
|
300
|
|||
|
Max Toolgewicht
|
kg
|
7
|
|||
|
Max Too Disk Dia.-Full
|
mm
|
80
|
|||
|
Max Too Disk Dia.-Adjacent
|
mm
|
150
|
|||
|
Tool Change Time (TT)
|
second
|
2.5
|
|||
|
De hoogte tussen tafel tot grond
|
mm
|
900
|
900
|
950
|
|
|
Anderen
|
Algemene afmetingen
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Sluit chip transportband uit)
|
2700 × 2975 × 2840
(Sluit chip transportband uit)
|
2940 × 3450 × 3050
(Sluit chip transportband uit)
|
|
Netto machinegewicht
|
kg
|
5100
|
5400
|
6200
|
|
|
Totale stroomvereiste
|
KVA
|
18
|
18
|
25
|
|
|
Standaardconfiguratie:

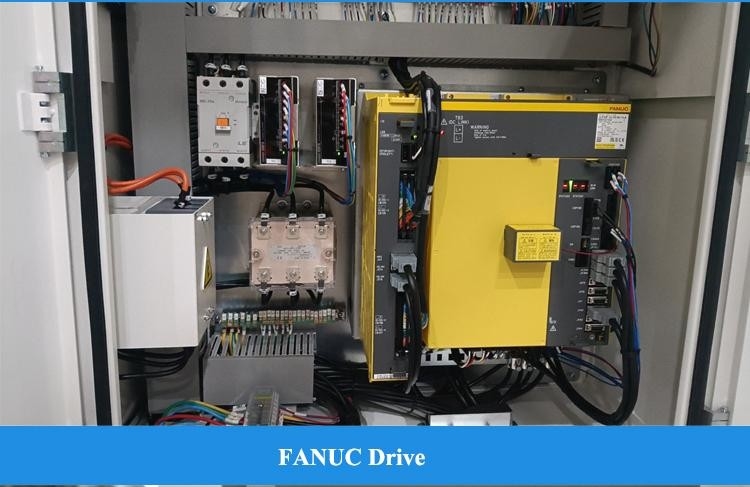

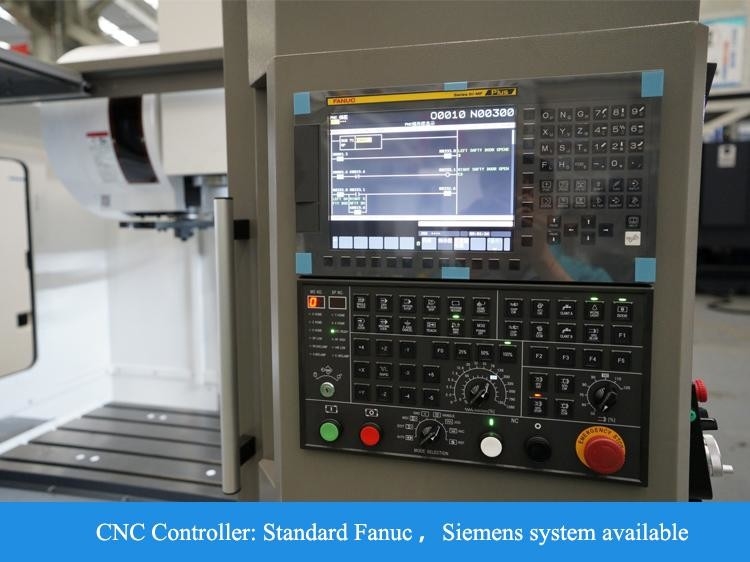

1. Fanuc OI-MF Type (5) β-besturingssysteem
2. 10000 tpm spindel, riem verbonden 3. 24 Disc Manipulator Tool Magazine 4. Watertank + bedspoelen chip 5. Schoon luchtpistool, werklicht, waarschuwingslicht |
Selectieve configuratie:
1. Fanuc OI-MF-tape (L) β-systeem

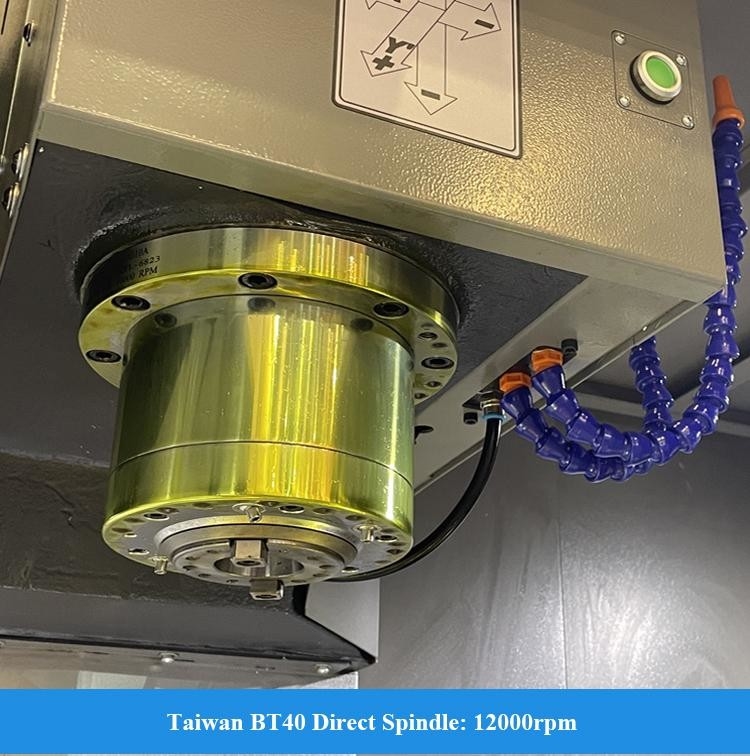

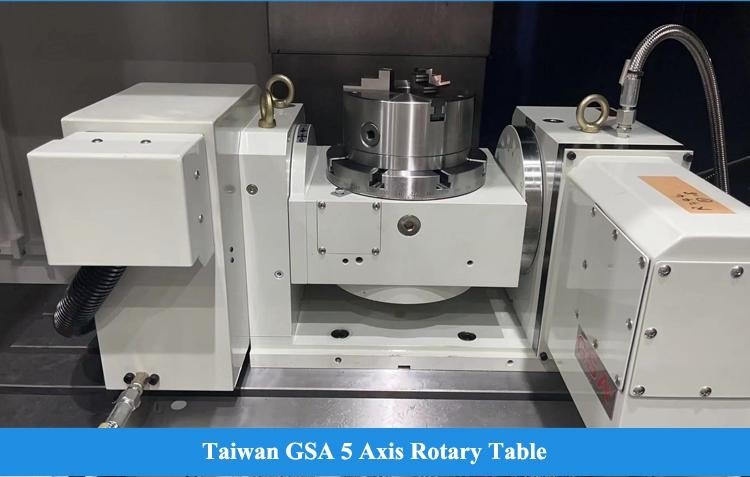

2. Fanuc OI-MF-tape (L) α-systeem 3. Siemens 828D CNC -systeem 4. Directe verbinding 12000 tpm mechanische spil 5. 16000 tpm, 24000 gemotoriseerde spil 6. 4e as draaitabel 7. Koeling binnen 2MPa, 3MPa, 5MPa, 7MPa 8. Olie-waterafscheider 9. kettingchipverwijderaar 10. schoon waterpistool 11. Inspectie van gereedschap en werkstukken 12. Automatische deur 13. Veiligheidsdeurslot 14. Elektrische kast en airconditioning |
||||
Onze service:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Alle onderdelen moeten worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie -items
4. Voorbeeldverwerking van elke machine
5. 72 uur Trial Run vóór de levering
◆ 30 jaar + R & D -geschiedenis, het bedrijf werd opgericht in 1993
◆ Hightech-fabrikant met onderzoeks- en ontwerptecapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe services (24 uur online)
◆ Upgraden op mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, lage kosten onderhoud, geen invloed op de productie
FAQ:
Q1. Bent u een handelsbedrijf of productiebedrijf?
Beginnend op de factuur van de machine.
PR-sales: op maat gemaakte oplossingen, planning en ontwerp; één-op-één service
After Sales: 7 dagen 24 uur on -line service, externe richtlijnen voor installatie, docking met klantensoftware -systeem
uitgevoerd tussen planten met een complete productieketen, wat uw meest betrouwbare garantie is.
