SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord

SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord

VMC850Q VMC1000Q CNC Verticaal Bewerkingscentrum

SMTCL CNC verticaal bewerkingscentrum

4 ascnc verticaal machinaal bewerkend centrum

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO

Modelnummer:

VMC850Q

Neem contact met ons op
Vraag een offerte
Productgegevens
Merken:
SMTCL
Type:
VMC850Q VMC1000Q VMC1100Q
Productnaam:
Verticaal Machinaal bewerkend Centrum
Tafelgrootte (L×W):
1000 × 500
Maximale belasting op de tafel:
600KG
X-asverkeer:
850 mm
Y asreis:
500 mm
Z-asreizen:
540 mm
A.T.C.:
24 ATC met robotarm
Betaling en verzendvoorwaarden
Min. bestelaantal
1 set
Prijs
Onderhandelbaar
Verpakking Details
Houten verpakkingsstandaard voor de zeevaart
Levertijd
30 dagen
Levering vermogen
50 reeksen per Maand
Productbeschrijving

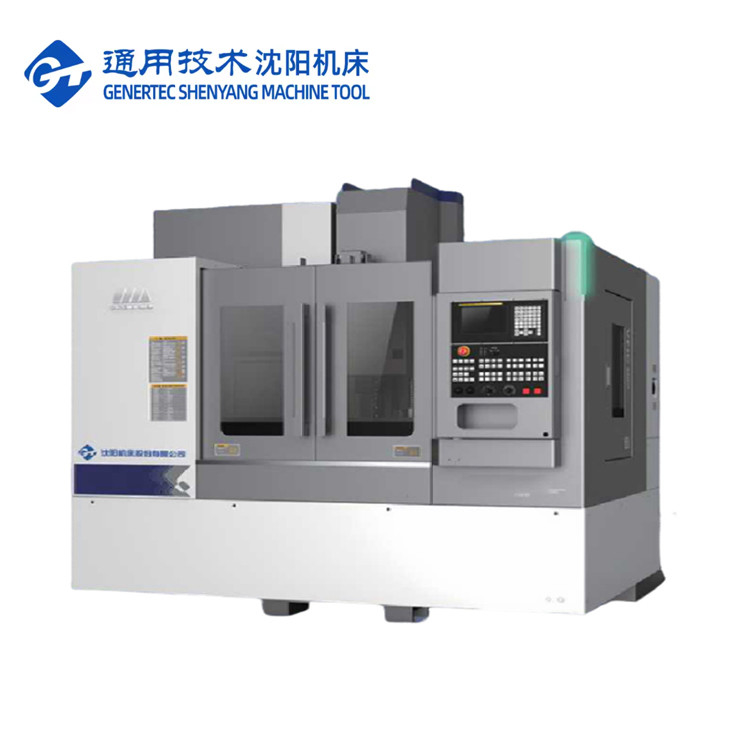

SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord 0

Productbeschrijving:

SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum met Draaitafel
VMC-Q serieverticaal bewerkingscentrum is een nieuw universeel verticaal bewerkingscentrum geproduceerd door Shenyang Machine Tool Co., LTD., dat geschikt is voor algemene machinebouw, automotive en andere industrieën. Het heeft goede snijprestaties door wetenschappelijke en redelijke analyse en optimalisatie door gebruik te maken van professionele ontwerp- en analysesoftware, zoals een kolom met grote overspanning, thermisch symmetrisch structuurontwerp van de spindel en een C3-niveau precisie voorspanproces van de kogelomloopspindel. Kan voldoen aan de behoeften van allerlei soorten onderdelen boren en frezen, om klanten de beste bewerkingservaring te bieden.
Producteigenschappen:

1, Ontwerp met hoge stijfheid en hoge stabiliteit

* Zeer sterke integrale gietbed

* Drie-assige P-klasse rollengeleiding

* Kolom met lange overspanning

2, Goede nauwkeurigheid en nauwkeurigheidsbehoud

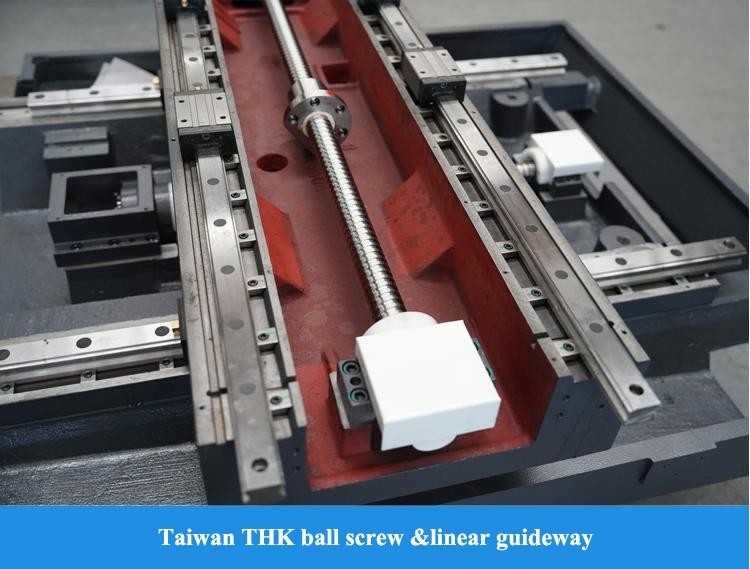

* C3 voorgespannen kogelomloopspindel
* Thermische symmetrietechnologie
* Foutcompensatietechnologie
3, Veiligheid, milieubescherming, efficiënte productiviteit
* Drie-assige snelle verplaatsing 48 m/min

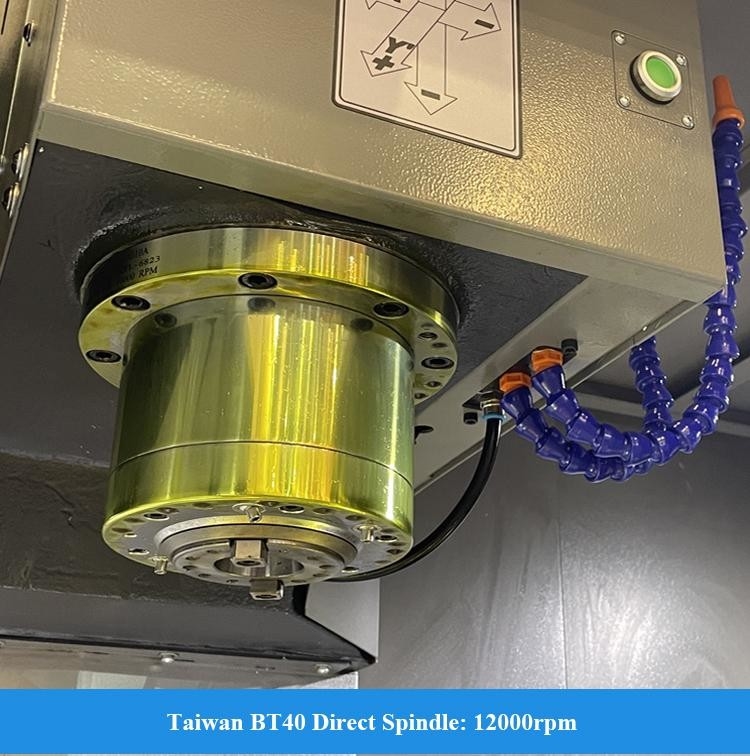

* Directe spindel 12000 RPM

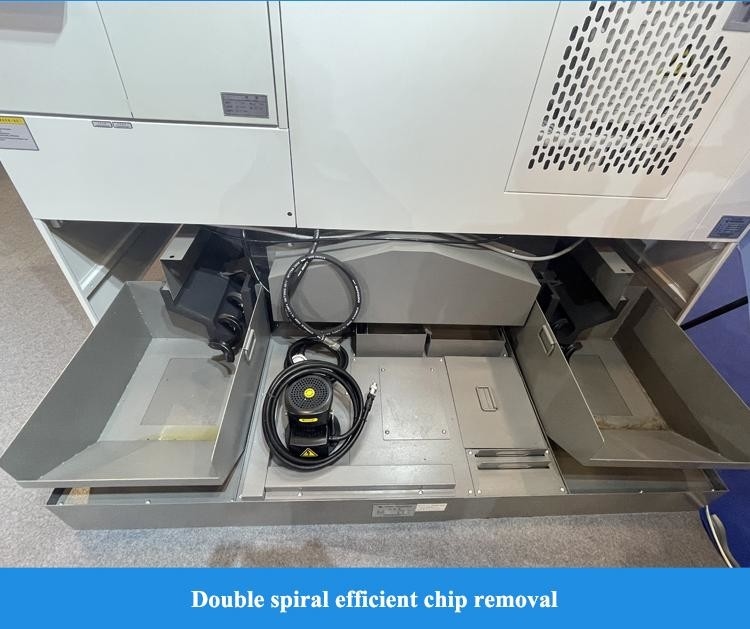

* Dubbele spiraal spaanafvoer van het bed
Productdetails:

SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord 1

Productparameters:

Item
Eenheid
VMC850Q
VMC1000Q
VMC1100Q
Capaciteit
X-as verplaatsing
mm
850
1000
1100
Y-as verplaatsing
mm
500
500
620
Z-as verplaatsing
mm
540
540
600
Spindelneus tot tafeloppervlak
mm
120-660
120-660
120-720
Spindelneus tot kolomoppervlak
mm
640
640
743
Werktafel
Tafelafmetingen (L×B)
mm
1000×500
1200×500
1300×610
Max. belasting op de tafel
kg
600
600
1000
T-sleuf afmeting
mm
18×5
18×5
18×5
Spindel
Spindelsnelheid
rpm
10000
10000
10000
Spindelconus/spindelschacht
mm
7/24 conus
7/24 conus
7/24 conus
BT40
BT40
BT40
Spindelmotor
kW
7.5/11
7.5/11
11/15
Maximaal uitgaand koppel
N.m
35.8/70
35.8/70
52.5/95.5
Spindelaandrijving

Synchrone tandriem
Gereedschappen
Gereedschapshoudermodel

MAS 403 BT40
Trekschroefmodel

MAS 403 P40T-I
Voedingssnelheid
X,Y,Z snelle verplaatsing
m/min
48/48/48
3-assige motorkracht (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
3-assig motorkoppel (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Max. snijvoedingssnelheid
mm/min
1-20000
A.T.C
Type
stuks
ATC met robotarm
Modus

Dichtstbijzijnde gereedschapsselectie in bi-richting
Capaciteit
Stuks
24
Max. gereedschapslengte
mm
300
Max. gereedschapsgewicht
kg
7
Max. gereedschijfdiameter - Vol
mm
80
Max. gereedschijfdiameter - Aangrenzend
mm
150
Gereedschapswisseltijd (T-T)
sec
2.5
De hoogte tussen tafel en grond
mm
900
900
950
Overig
Totale afmetingen
(L×BxH)
mm
2400×2975×2840
(Exclusief spaantransporteur)
2700×2975×2840
(Exclusief spaantransporteur)
2940×3450×3050
(Exclusief spaantransporteur)
Nettogewicht machine
kg
5100
5400
6200
Totaal benodigd vermogen
KVA
18

18
25
Standaardconfiguratie:

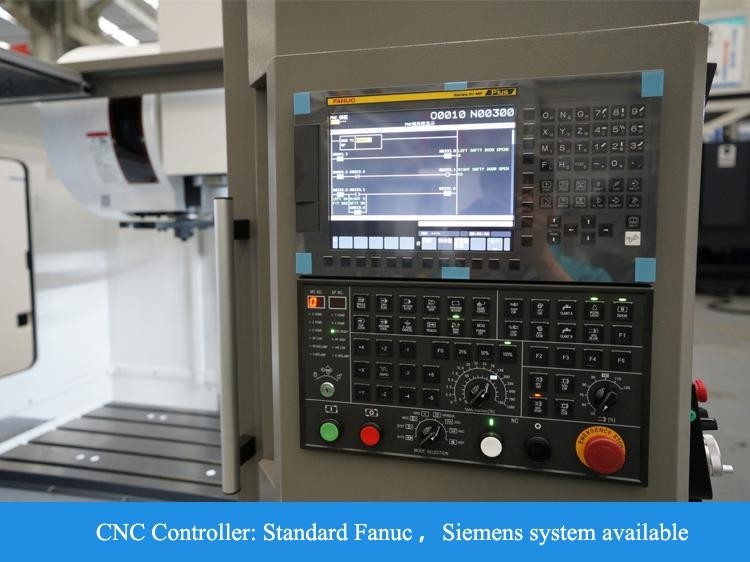

1. FANUC OI-MF TYPE(5)β besturingssysteem
2. 10000 RPM spindel, riemverbinding
3. 24 schijven manipulator gereedschapsmagazijn
4. Watertank + bed spoelspaander
5. Schone luchtpistool, werklamp, waarschuwingslamp
Selectieve configuratie:
1. Fanuc Oi-MF TAPE(l)β systeem
2. Fanuc Oi-MF TAPE(l)α systeem
3. Siemens 828D CNC-systeem
4. Directe verbinding 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel

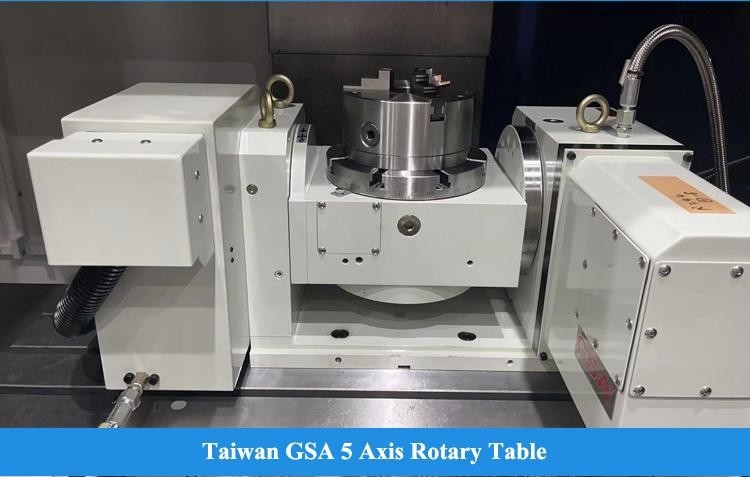

6. 4e as draaitafel
7. Koeling binnen 2MPa, 3MPa, 5MPa, 7MPa
8. Olie-waterafscheider
9. Ketting spaanafvoer
10. Schoon waterpistool
11. Gereedschap- en werkstukinspectie
12. Automatische deur
13. Veiligheidsdeurslot
14. Elektrische kast en airconditioning

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering

Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:
SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord 2
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machinebouwindustrie en de grootste machinebouwer in China. Machinegereedschapsproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkranen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machinegereedschappen te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL CNC Verticale Freesmachine VMC1100Q 4-assig CNC Verticaal Bewerkingscentrum Met Draaibord 3

FAQ:

V1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We zullen een vervanging leveren voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de services?
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland instrueren?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om visa en installatievoorbereidingen te regelen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
