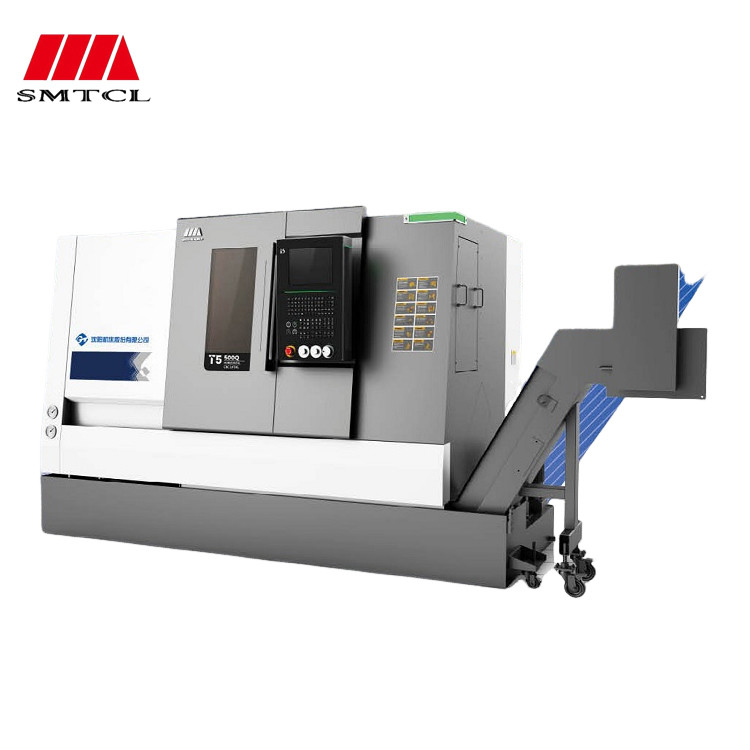

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

CNC-draaibank met hoge precisie

Kleine onderdelen voor het verwerken van CNC-draaibank

Metalen Slant Bed CNC draaibank

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

T5.1-100Q

Neem contact met ons op

Vraag een offerte

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

Productgegevens

Merknaam:

SMTCL

Model Number:

T5.1-100Q

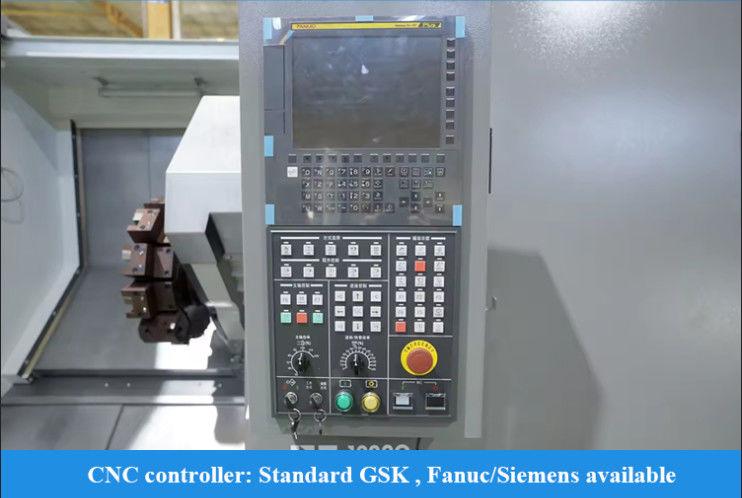

CNC Control System:

GSK/FANUC/SIEMENS

CNC or Not:

CNC

Key word:

Slant Bed Lathe CNC Machine

Max. swing over bed:

Φ420

Max. swing over slide:

Φ160

Max. Turned Length:

160 mm

Travel (X Axis):

145 mm

Travel (Z Axis):

205 mm

X/Z rapid traverse:

30 m/min

Max. Spindle Speed:

5000 r.p.m

Tool Post Stations:

Horizontal 8 station servo turret

Betaling en verzendvoorwaarden

Min. bestelaantal

1

Verpakking Details

De houten koffer, blikkoffer, andere zeevaardige verpakkingen.

Levertijd

45 tot 60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 stuks per maand

VERWANTE PRODUCTEN

Goede prijs. SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank online

Video

SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank online

Video

SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank

Vind de beste prijs

Neem contact met ons op

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 0

Productbeschrijving:

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank

Nieuwe T5-Q / S serie universele CNC draaibank heeft een goede snijwerk de capaciteit, kan verschillende swing werkstuk bewerking enHet beste gebruikservaring bieden, geoptimaliseerd door professionele Ontwerp en analyse van software en geavanceerde productieinspectietechnologie in het assemblageproces.

T5.1-100QDe serie neemt weinig ruimte in, die geschikt is voor waardevolklein werkstuke in auto's, lagers, accessoires

en de medische industrie.

Productkenmerken:

1"Hoge precisie"

* C3 voorgetrokken loodschroef

* Technologie voor foutcompensatie

* Processtandaard kwantificatie

2,Hoge efficiëntie

* Twee assen hoog en snel bewegende snelheid

* Split servo staart

* Hoog efficiënte servo-snijtoren

3,Hoge stijfheid

* Hoogwaardig gietijzeren bed en andere gietstukken

* Grote span dubbel rij cilindrische rolspindellagers

* Saddelconstructie tegen buiging

Productgegevens:

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 1

1Tweede spindel staartstok.Deze staaf, als optie met interne rollagers en kogellagers, kan de snijrigiditeit aan de staafzijde verbeteren, vooral voor lang aswerkstuk.

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 2

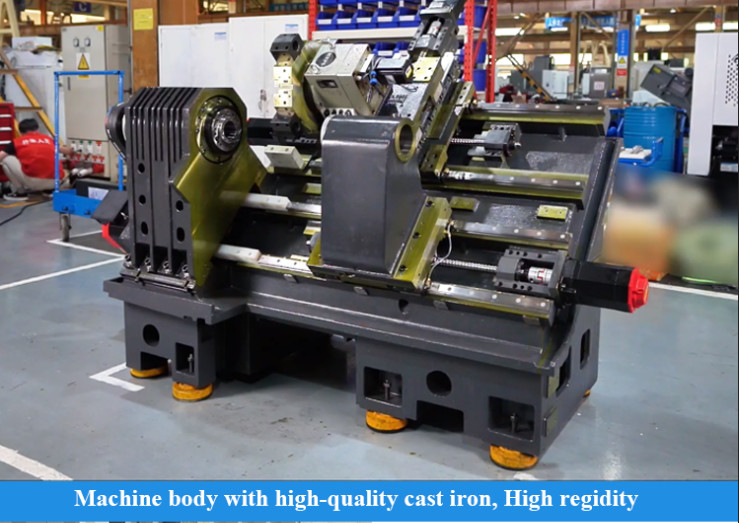

2. Hoogwaardig gietijzer, U-vormige staafstructuur, met sterke stijfheid; 45 graden over het algemeen schuin bed, de voorzijde lange chip ontlading mond, chip ontlading effect is goed.

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 3

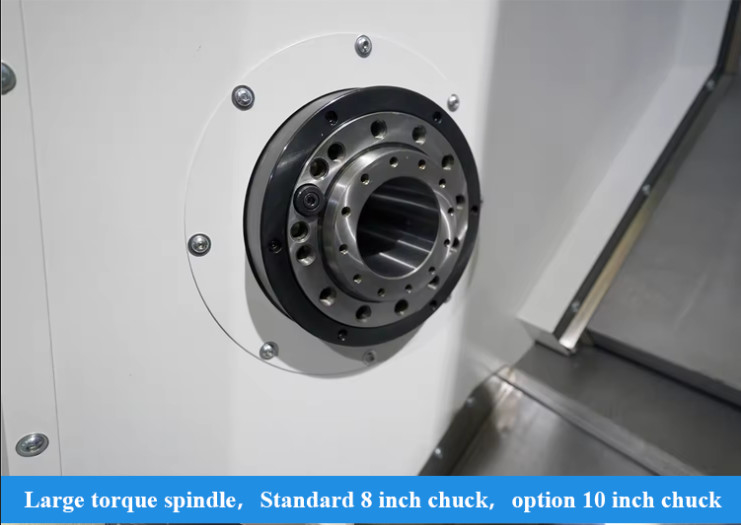

3.Hoge stijfheid spindelDe spindelen van het type met grote splitsing hebben dubbele lijnlagers en kogellagers om de stijfheid en het koppel van de spindel te verbeteren.

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 4

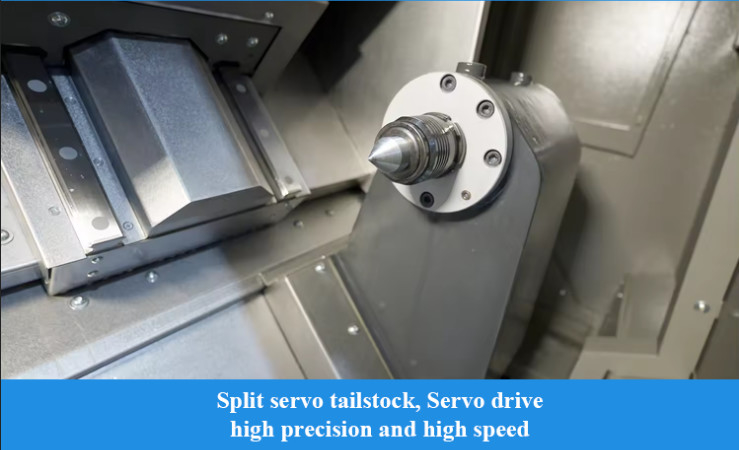

4.Spliet type servo staart staart aangedreven door servo, verstel staart bewegende snelheid en trekkracht volgens de vraag van het werkstuk om staart snel contact zonder aanraking te krijgen.Opwaarts naar beneden in een aparte staartpositie, gemakkelijker aan te passen en de efficiëntie te verbeteren.

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 5

5. Servo transpositie, efficiënte verwerking, optimalisatie van de werktuigstructuur, algemene prestatieverbetering; Power tool kan worden geconfigureerd om geïntegreerde bewerking van draaibank te realiseren,frezen en boren.

SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 6

6.Subspindelmodule Subspindel als optie kan meerdere bewerkingen verrichten en de efficiëntie verbeteren.

Productparameters:

Posten		Eenheid	T5.1-100Q	Opmerkingen
Max. draaidiameter		mm	160
Max. draailengte		mm	160	Verandering van verschillende armaturenparameters
Max.schommeldiameter boven het bed		mm	Φ420
Max.schommeldiameter over de dwarsglijbaan		mm	Φ160
Spindel	Type spindel neus		A2-5
	Inwendige diameter van het voorlager	mm	Φ90
	Taper van spindelboor		1:20; Φ62
	Spindelboor	mm	Φ65
	Max. door middel van de balkdiameter	mm	Φ44
	Standaard schokdiameter	Inch	6
	Max. spindel snelheid	r/min	5000	Onder voorbehoud van de beperkingen van de schok en de bevestiging
	Nominaal koppel van de spindel	Nm	35 ((2000 r/min)
	Max. spindelkoppel	Nm	70 ((1500 r/min)
	Hoofdmotor-uitgangsvermogen continu /30 minuten	kW	7.5/11	met een vermogen van niet meer dan 10 kW
Twee assen	Snel doortrekken van de X/Z-as	m/min	30
	X-asverkeer	mm	145
	Z-asreizen	mm	205
Toren	Turretvorm		Horizontale 8-posities servo toren
	Centrumhoogte van de torent	mm	80
	Rotatie van de torent, herhaling van de positie van de toren	- Ik ben er.	± 16
	Of de cutter in de buurt kan worden geselecteerd		- Ja, dat klopt.
andere	Afstand van het middelpunt van de spindel tot de bodem van het bed	mm	926
	Nettogewicht van de machine	kg	2600
	Totaal vermogen van de stroomvoorziening	kVA	23
	Algemene afmetingen (lengte X breedte X hoogte)	mm	1750 × 1650 × 1650	Algemene afmetingen

Toepassing in de industrie:
SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank 7

Onze dienst:

1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Uitstelling:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
