CNC Draaibank Hoge Precisie Kleine Onderdelen Bewerking T5.1-100Q SMTCL Metalen Schuinbed CNC Draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T5.1-100Q |
|---|---|---|---|
| CNC -besturingssysteem: | GSK/FANUC/SIEMENS | CNC of niet: | CNC |
| Sleutelwoord: | Slant Bed Lathe CNC-machine | Max. Swing over bed: | Φ420 |
| Max. Sling over glijbaan.: | Φ160 | Max. Gekeerde lengte: | 160 mm |
| Reizen (X-as): | 145 mm | Reizen (Z-as): | 205 mm |
| X/Z snelle traverse: | 30 m/min | Max. Spindelsnelheid: | 5000 r.p.m |
| Gereedschapspoststations: | Horizontale 8-station servo toren | ||
| Markeren |
CNC-draaibank met hoge precisie,Kleine onderdelen voor het verwerken van CNC-draaibank,Metalen Slant Bed CNC draaibank |
||
Productbeschrijving
Productbeschrijving:
SMTCL CNC draaibank met hoge precisie Verwerking van kleine onderdelen T5.1-100Q Metal Slant Bed CNC draaibank
Productkenmerken:
1"Hoge precisie"
|
Posten
|
Eenheid
|
T5.1-100Q
|
Opmerkingen
|
|
|
Max. draaidiameter
|
mm
|
160
|
|
|
|
Max. draailengte
|
mm
|
160
|
Verandering van verschillende armaturenparameters
|
|
|
Max.schommeldiameter boven het bed
|
mm
|
Φ420
|
|
|
|
Max.schommeldiameter over de dwarsglijbaan
|
mm
|
Φ160
|
|
|
|

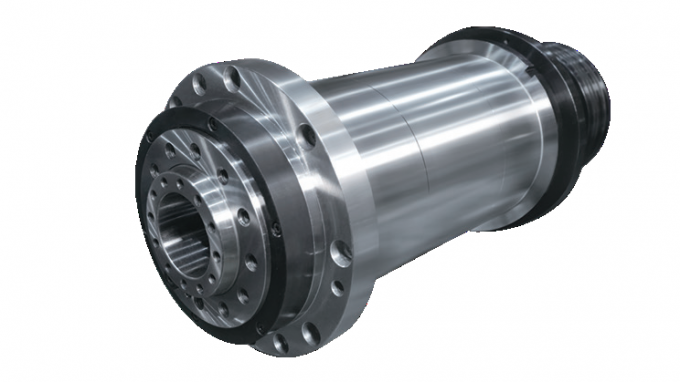

Spindel
|
Type spindel neus
|
|
A2-5
|
|
|
Inwendige diameter van het voorlager
|
mm
|
Φ90
|
|
|
|
Taper van spindelboor
|
|
1:20; Φ62
|
|
|
|
Spindelboor
|
mm
|
Φ65
|
|
|
|
Max. door middel van de balkdiameter
|
mm
|
Φ44
|
|
|
|
Standaard schokdiameter
|
Inch
|
6
|
|
|
|
Max. spindel snelheid
|
r/min
|
5000
|
Onder voorbehoud van de beperkingen van de schok en de bevestiging
|
|
|
Nominaal koppel van de spindel
|
Nm
|
35 ((2000 r/min)
|
|
|
|
Max. spindelkoppel
|
Nm
|
70 ((1500 r/min)
|
|
|
|
Hoofdmotor-uitgangsvermogen continu /30 minuten
|
kW
|
7.5/11
|
met een vermogen van niet meer dan 10 kW
|
|
|
Twee assen
|
Snel doortrekken van de X/Z-as
|
m/min
|
30
|
|
|
X-asverkeer
|
mm
|
145 |
|
|
|
Z-asreizen
|
mm
|
205 |
|
|
|

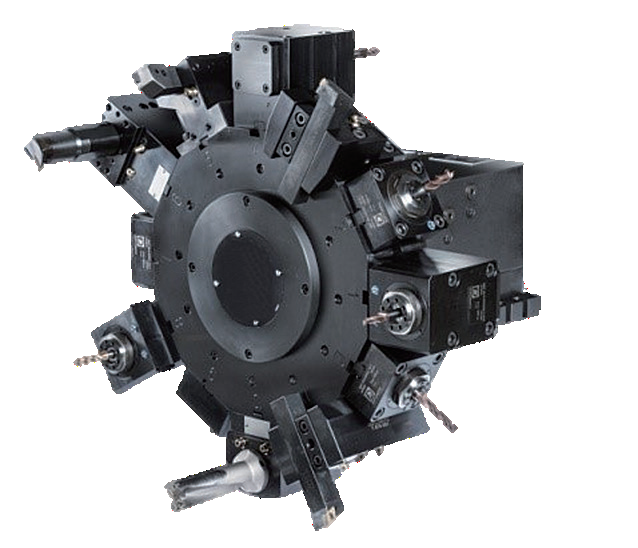

Toren
|
Turretvorm
|
|
Horizontale 8-posities servo toren
|
|
|
Centrumhoogte van de torent
|
mm
|
80 |
|
|
|
Rotatie van de torent, herhaling van de positie van de toren
|
- Ik ben er.
|
± 16
|
|
|
|
Of de cutter in de buurt kan worden geselecteerd
|
|
- Ja, dat klopt.
|
|
|
|
andere
|
Afstand van het middelpunt van de spindel tot de bodem van het bed
|
mm
|
926 |
|
|
Nettogewicht van de machine
|
kg
|
2600
|
|
|
|
Totaal vermogen van de stroomvoorziening
|
kVA
|
23
|
|
|
|
Algemene afmetingen (lengte X breedte X hoogte)
|
mm
|
1750 × 1650 × 1650
|
Algemene afmetingen
|
|
Toepassing in de industrie:
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
