Plaats van herkomst:
China
Merknaam:
SMTCL
Certificering:
CE ISO certification
Modelnummer:
T5.2-1000Q
Video
Video
Video
Productbeschrijving:

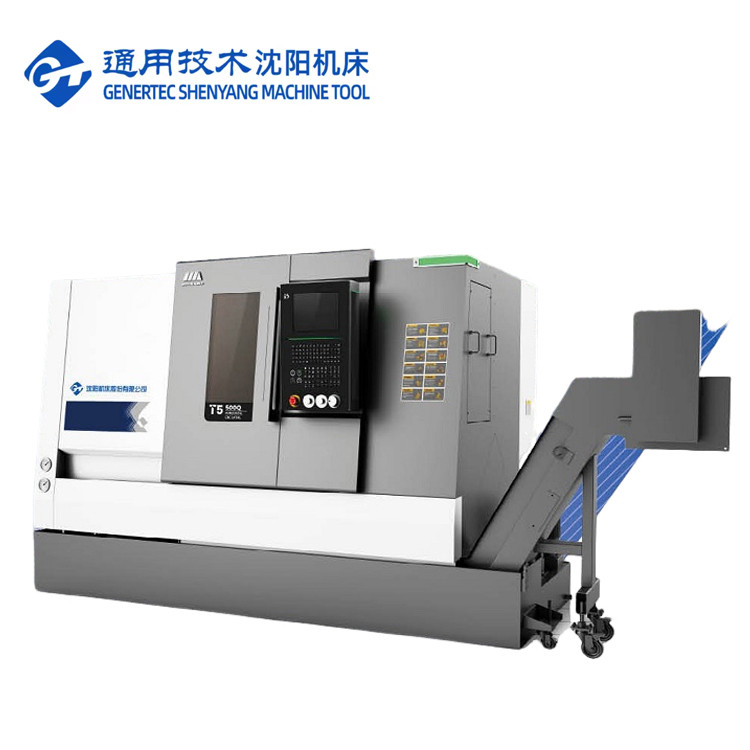

SMTCL CNC draaibank FANUC 3-assige draaibank freesmachine Combo T5.2-1000Q Slant Bed CNC draaibank

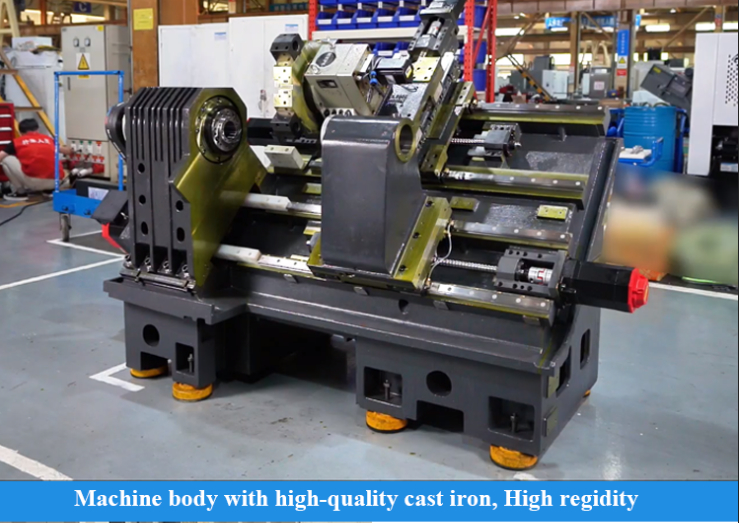

T5.2-1000Q-serie horizontale CNC-draai, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft een hoge precisie, hoge efficiëntie en hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.
Productkenmerken:
1"Hoge precisie"
|
Posten
|
Eenheid
|
T5.2-1000Q
|
Opmerkingen
|
|
|
Max. draaidiameter
|
mm
|
360
|
|
|
|
Max. draailengte
|
mm
|
1000
|
Verandering van verschillende armaturenparameters
|
|
|
Max.schommeldiameter boven het bed
|
mm
|
Φ560
|
|
|
|
Max.schommeldiameter over de dwarsglijbaan
|
mm
|
Φ350
|
|
|
|

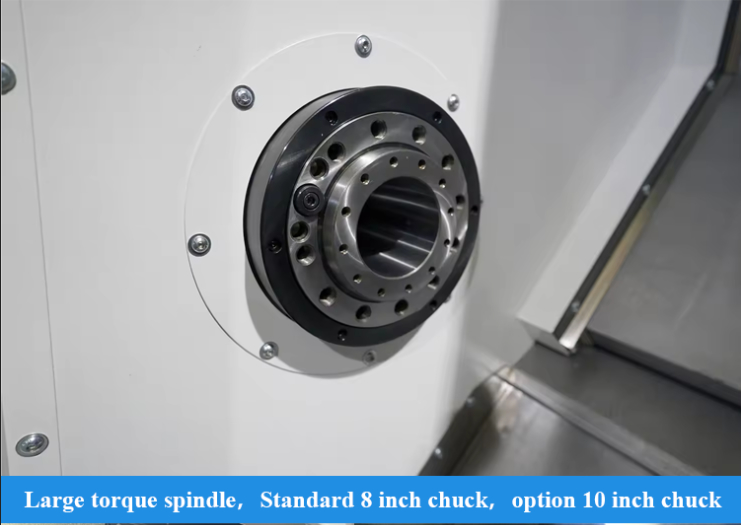

Spindel
|
Type spindel neus
|
|
A2-6
|
|
|
Inwendige diameter van het voorlager
|
mm
|
Φ100
|
|
|
|
Taper van spindelboor
|
|
1:20; Φ70
|
|
|
|
Spindelboor
|
mm
|
Φ65
|
|
|
|
Max. door middel van de balkdiameter
|
mm
|
Φ50
|
|
|
|

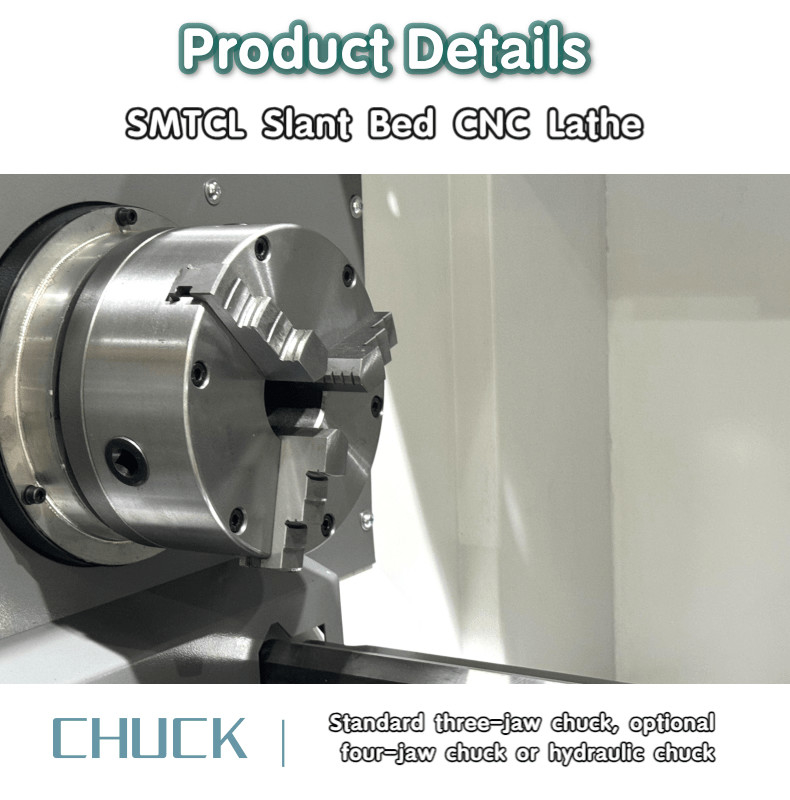

Standaard schokdiameter
|
Inch
|
8
|
|
|
|
Max. spindel snelheid
|
r/min
|
4500
|
Onder voorbehoud van de beperkingen van de schok en de bevestiging
|
|
|
Nominaal koppel van de spindel
|
Nm
|
136 ((769 r/min)
|
|
|
|
Max. spindelkoppel
|
Nm
|
245 ((576 r/min)
|
|
|
|
Hoofdmotor-uitgangsvermogen continu /30 minuten
|
kW
|
Geliefd zijn, 15/11
|
met een vermogen van niet meer dan 10 kW
|
|
|
Twee assen
|
Snel doortrekken van de X/Z-as
|
m/min
|
30
|
|
|
X-asverkeer
|
mm
|
200 |
|
|
|
Z-asreizen
|
mm
|
1050 |
|
|
|

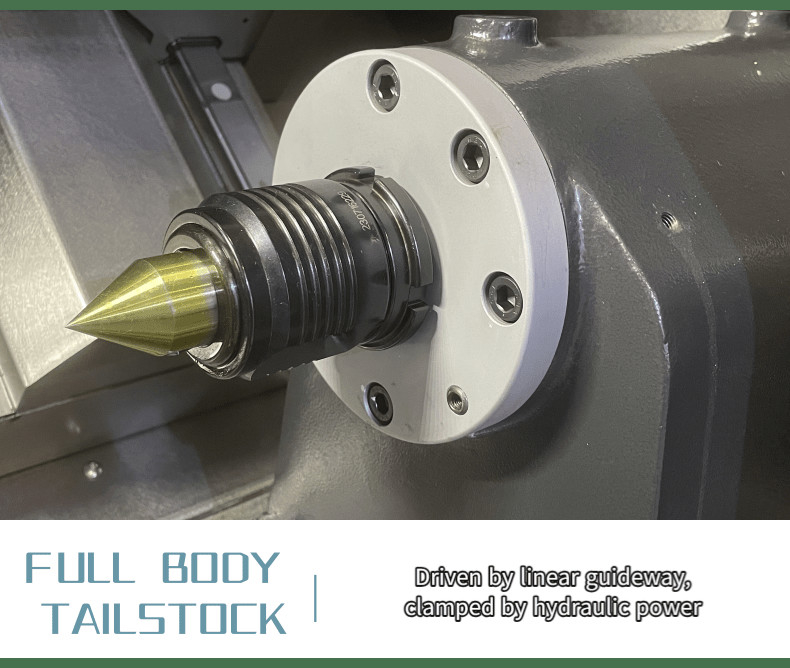

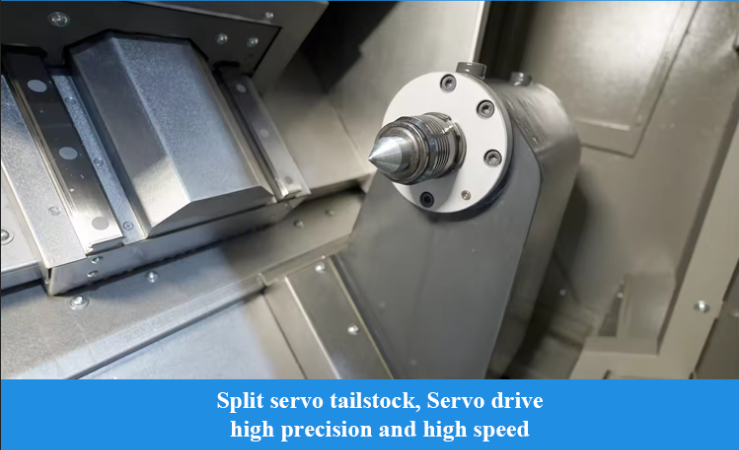

Tailstock
|
Reizen van staartbestanden
|
mm
|
950 |
|
|
Schoppenvoetpen
|
Morse
|
MT-5
|
|
|
|

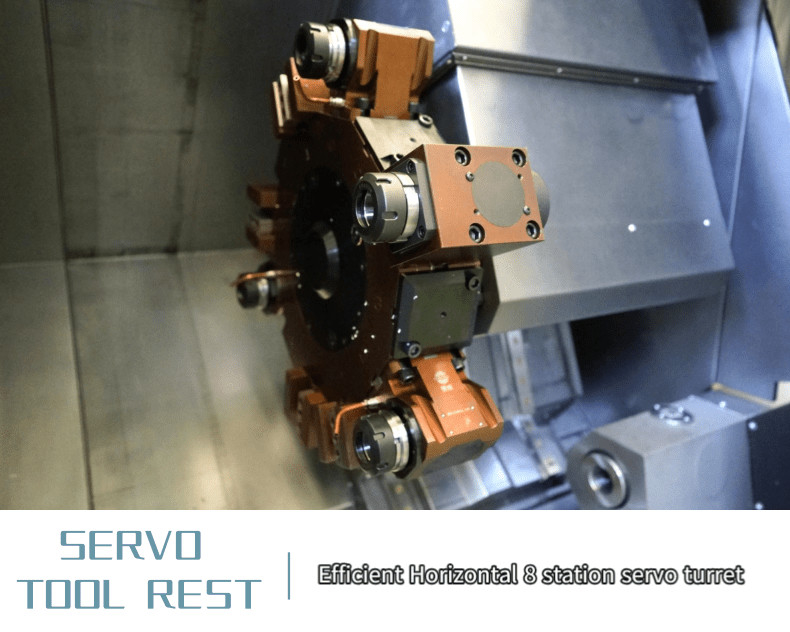

Toren
|
Turretvorm
|
|
Horizontale 8-posities servo toren
|
|
|
Centrumhoogte van de torent
|
mm
|
80 |
|
|
|
Rotatie van de torent, herhaling van de positie van de toren
|
- Ik ben er.
|
± 16
|
|
|
|
Of de cutter in de buurt kan worden geselecteerd
|
|
- Ja, dat klopt.
|
|
|
|
andere
|
Afstand van het middelpunt van de spindel tot de bodem van het bed
|
mm
|
1015
|
|
|
Nettogewicht van de machine
|
kg
|
4750
|
|
|
|
Totaal vermogen van de stroomvoorziening
|
kVA
|
27
|
|
|
|
Algemene afmetingen (lengte X breedte X hoogte)
|
mm
|
3620×1890×1900
|
Algemene afmetingen
|
|
Toepassing in de industrie:
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
