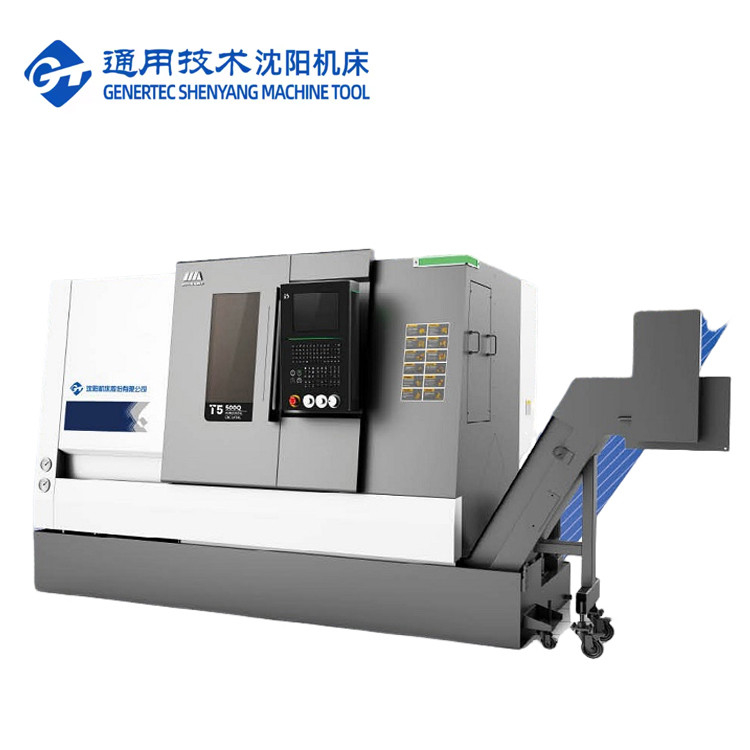

CNC Draaibank 3-assige Draaibank Freesmachine Combo T5.2-1000Q FANUC SMTCL Schuinbed CNC Draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T5.2-1000Q |
|---|---|---|---|

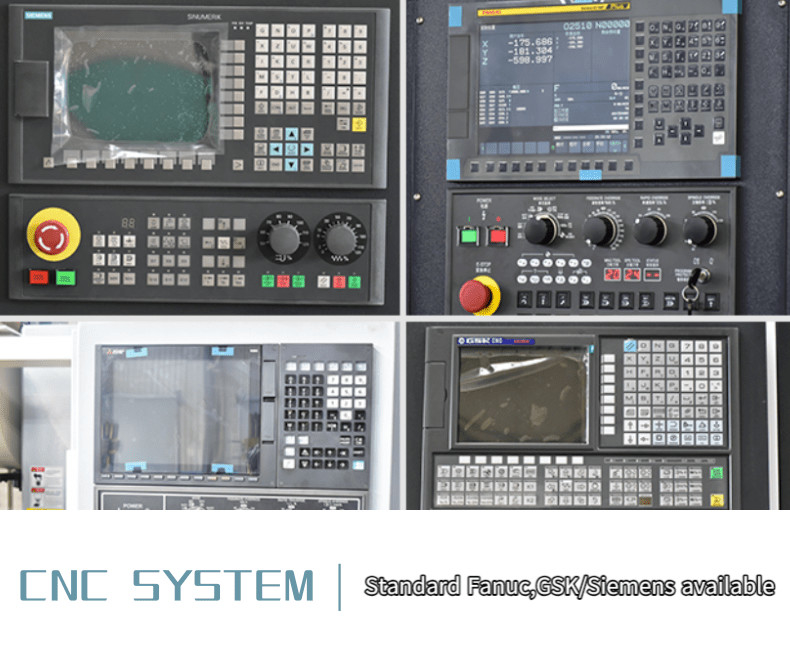

| CNC -besturingssysteem: | GSK/FANUC/SIEMENS | CNC of niet: | CNC |
| Sleutelwoord: | Slant Bed Lathe CNC-machine | Max. Swing over bed: | Φ560 |
| Max. Sling over glijbaan.: | Φ350 | Max. Gekeerde lengte: | 1000 mm |
| Reizen (X-as): | 200 mm | Reizen (Z-as): | 1050mm |
| X/Z snelle traverse: | 30 m/min | Max. Spindelsnelheid: | 4500 r.p.m |
| Gereedschapspoststations: | Horizontale 8-station servo toren | ||
| Markeren |
3-assige CNC-draaibank,CNC van het hellingsbed Draaibank,FANUC CNC draaibank |
||
Productbeschrijving
Productbeschrijving:
SMTCL CNC draaibank FANUC 3-assige draaibank freesmachine Combo T5.2-1000Q Slant Bed CNC draaibank
T5.2-1000Q-serie horizontale CNC-draai, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft een hoge precisie, hoge efficiëntie en hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.
Productkenmerken:
1"Hoge precisie"
|
Posten
|
Eenheid
|
T5.2-1000Q
|
Opmerkingen
|
|
|
Max. draaidiameter
|
mm
|
360
|
|
|
|
Max. draailengte
|
mm
|
1000
|
Verandering van verschillende armaturenparameters
|
|
|
Max.schommeldiameter boven het bed
|
mm
|
Φ560
|
|
|
|
Max.schommeldiameter over de dwarsglijbaan
|
mm
|
Φ350
|
|
|
|
Spindel
|
Type spindel neus
|
|
A2-6
|
|
|
Inwendige diameter van het voorlager
|
mm
|
Φ100
|
|
|
|
Taper van spindelboor
|
|
1:20; Φ70
|
|
|
|
Spindelboor
|
mm
|
Φ65
|
|
|
|
Max. door middel van de balkdiameter
|
mm
|
Φ50
|
|
|
|

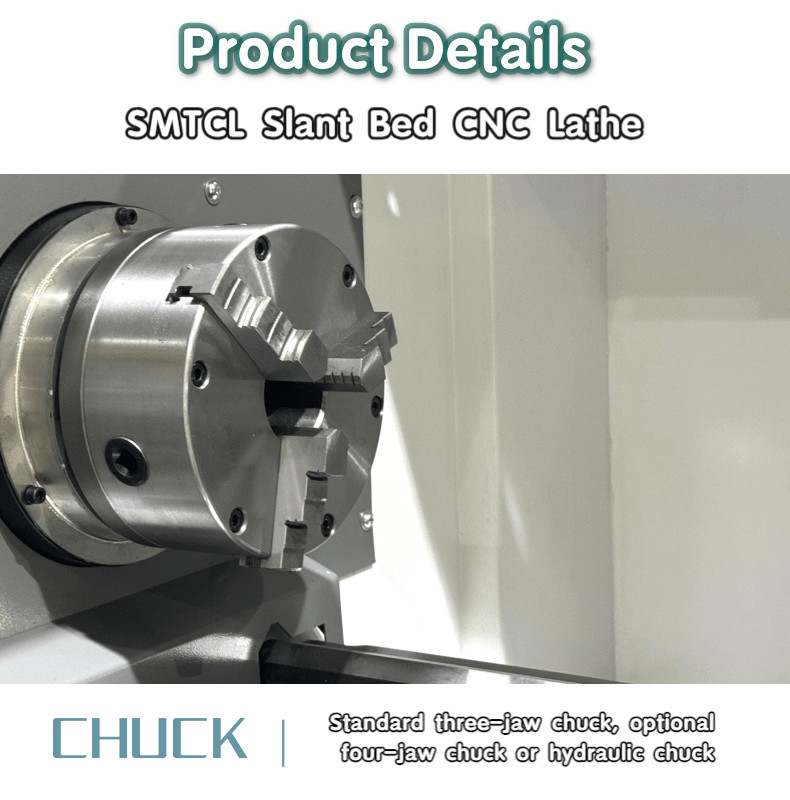

Standaard schokdiameter
|
Inch
|
8
|
|
|
|
Max. spindel snelheid
|
r/min
|
4500
|
Onder voorbehoud van de beperkingen van de schok en de bevestiging
|
|
|
Nominaal koppel van de spindel
|
Nm
|
136 ((769 r/min)
|
|
|
|
Max. spindelkoppel
|
Nm
|
245 ((576 r/min)
|
|
|
|
Hoofdmotor-uitgangsvermogen continu /30 minuten
|
kW
|
Geliefd zijn, 15/11
|
met een vermogen van niet meer dan 10 kW
|
|
|
Twee assen
|
Snel doortrekken van de X/Z-as
|
m/min
|
30
|
|
|
X-asverkeer
|
mm
|
200 |
|
|
|
Z-asreizen
|
mm
|
1050 |
|
|
|

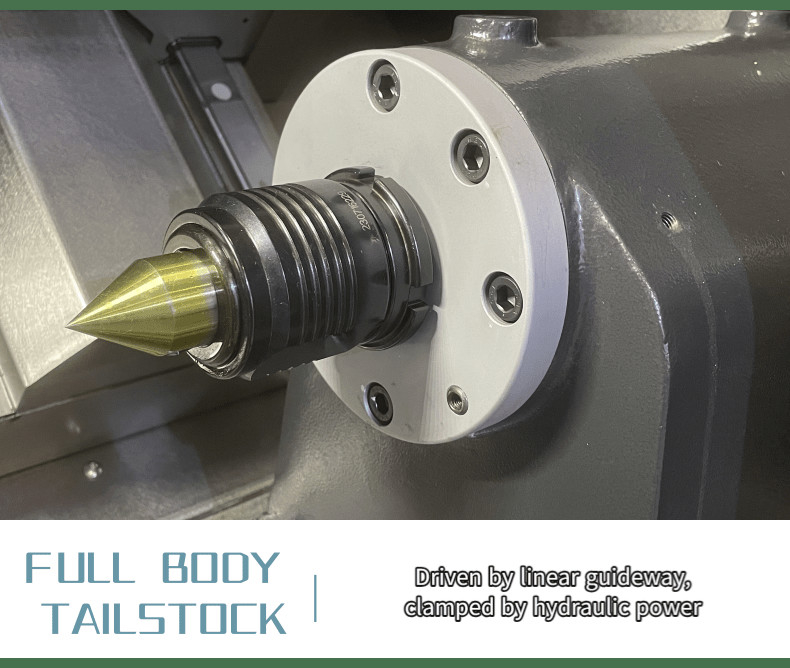

Tailstock
|
Reizen van staartbestanden
|
mm
|
950 |
|
|
Schoppenvoetpen
|
Morse
|
MT-5
|
|
|
|

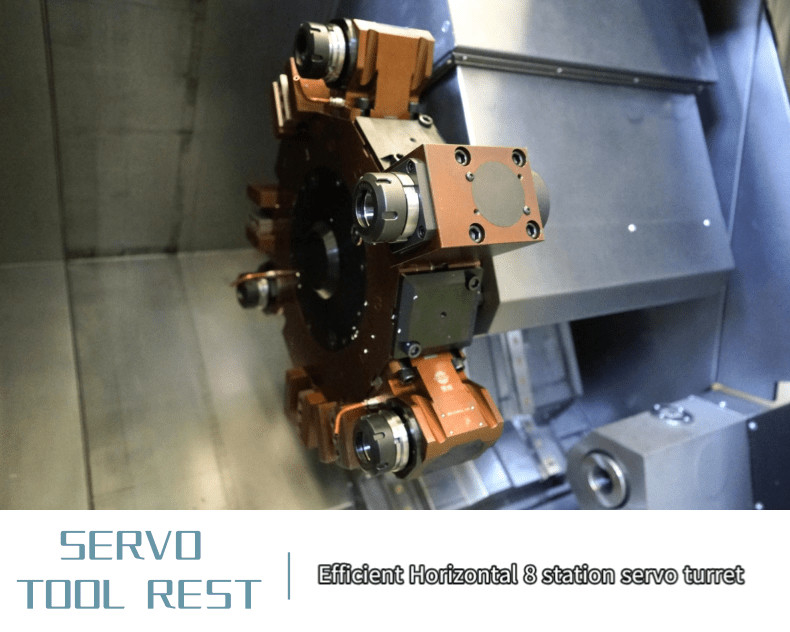

Toren
|
Turretvorm
|
|
Horizontale 8-posities servo toren
|
|
|
Centrumhoogte van de torent
|
mm
|
80 |
|
|
|
Rotatie van de torent, herhaling van de positie van de toren
|
- Ik ben er.
|
± 16
|
|
|
|
Of de cutter in de buurt kan worden geselecteerd
|
|
- Ja, dat klopt.
|
|
|
|
andere
|
Afstand van het middelpunt van de spindel tot de bodem van het bed
|
mm
|
1015
|
|
|
Nettogewicht van de machine
|
kg
|
4750
|
|
|
|
Totaal vermogen van de stroomvoorziening
|
kVA
|
27
|
|
|
|
Algemene afmetingen (lengte X breedte X hoogte)
|
mm
|
3620×1890×1900
|
Algemene afmetingen
|
|
Toepassing in de industrie:
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
