CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank
Merknaam:
SMTCL
Modelnummer:
HTC 4050s
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 4050s |
|---|---|---|---|
| CNC of niet: | CNC | Sleutelwoord: | Slant Bed CNC draaibank |
| Max. Spindel snelheid (rpm): | 4000 t/m | Vervoer (X-as) ((mm): | 210 |
| Vervoer (Z-as) ((mm): | 550 | Maximale draaidiameter: | Φ600 |
| Maximale draailengte: | 500 | Maximale schommeling over het bed: | Φ600 |
| Maximaal swing over glijbaan: | Φ320 | ||
| Markeren |
Hoog nauwkeurige CNC-draaibank,HTC4050s CNC draaibank,0.003mm CNC draaibank |
||
Productbeschrijving
Productbeschrijving:
SMTCL Draaibank en Freesmachine HTC4050s Hoge Nauwkeurigheid 0,003 mm Combo Torno CNC Draaibanken Machine
Het product dient talrijke doeleinden en functies
Het product heeft een "doorbraak" gerealiseerd in precisiebewerking op u-niveau
De nauwkeurigheid is teruggebracht tot 60% van de nationale eis en de herhaalde positioneernauwkeurigheid bereikt0,003 mm.
Het product neemt een "leidende positie" in in de industrie wat betreft snij-indicatoren. Het product kenmerkt zich door de verbetering van vijf belangrijke indicatoren van de hoofdmotor, servospindelmotor, gereedschapspan, gereedschapshouder en spilsnelheid, en een hogere bewerkingscapaciteit
Productdetails:

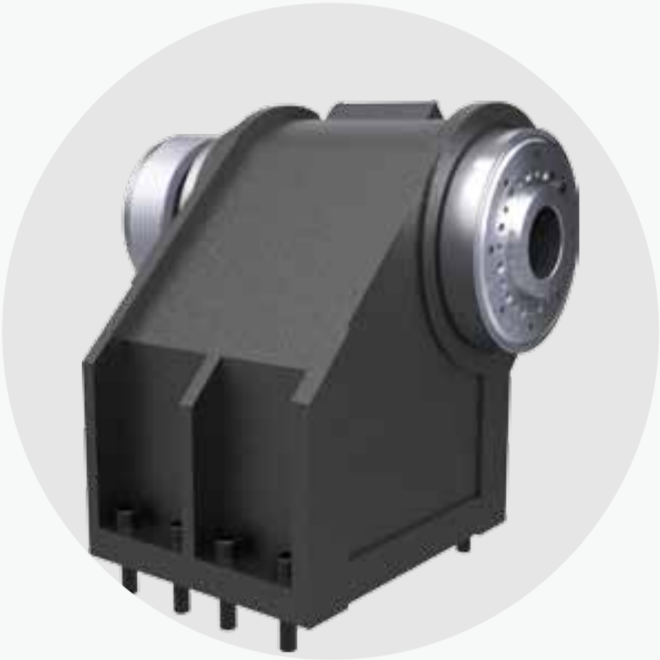

Algemene hulsspindel
Het product beschikt over een enkele spindelkop, neemt een algemene spilunit aan, vermindert het vermogensverlies van mechanische transmissie en beschikt over snel en stabiel opstarten, lage temperatuurstijging, kleine thermische vervorming en hoge nauwkeurigheid.
Integraal kantelbare machinegereedschapbehuizing
Het product neemt een 45° integrale behuizing en een geoptimaliseerd ribvormig ontwerp aan, en zorgt voor een betere spaanafvoer en hogere stijfheid.
Zeer stijve servogereedschapshouderHet product is geüpgraded naar een 100 center hoge servogereedschapshouder en beschikt over versterkte zware snijprestaties, hoge positioneernauwkeurigheid bij gereedschapswisseling en gereedschapswisseling in voorwaartse/achterwaartse richtingen.

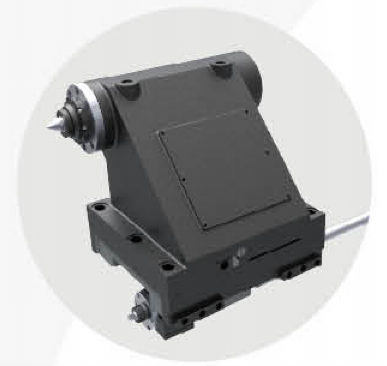

Meerdere losse kop configuraties
Het product neemt een glijrail losse kop aan en kan worden geconfigureerd met een hydraulische losse kop en een servolosse kop om aan verschillende eisen te voldoen.

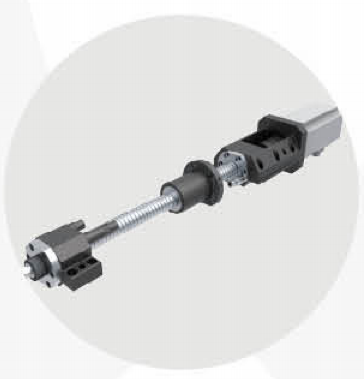

Zeer stijve 2-assige voedingX-as en Z-as nemen servomotor aan voor aandrijving, en directe koppeling met kogelomloopspindel wordt gerealiseerd door elastische askoppeling, geleiderail van twee assen neemt rolgeleiderail aan, zodat de draagcapaciteit hoger is en de zware snijprestaties van de machinegereedschap worden versterkt.

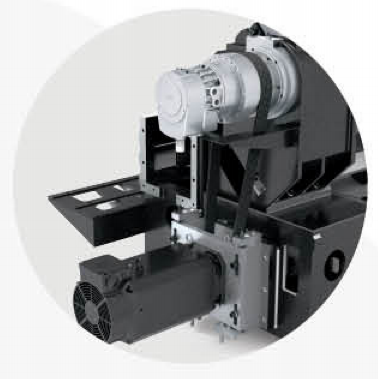

Hoger spindelkoppel
Het product is geconfigureerd met een standaard 15/18,5 kW hoofdmotor, het spindelkoppel is 284 Nm en het maximale optionele spindelkoppel is 500 Nm.
Productparameters:
|
Items
|
Eenheden
|
HTC4050s
|
|
Maximale zwaaidiameter over bed
|
mm
|
Φ600
|
|
Maximale snijlengte
|
mm
|
500
|
|
Maximale snijdiameter
|
mm
|
Φ400
|
|
Maximale zwaaidiameter over dwarsgeleiding
|
mm
|
Φ320
|
|
Spilneus type en code
|
-
|
A2-8
|
|
Spilboring diameter
|
mm
|
Φ80
|
|
Spilsnelheidsbereik
|
tpm
|
50-4000
|
|
30 minuten / continu
|
kW
|
18,5/15
|
|
Klauwplaat diameter/type
|
inch
|
8"
|
|
X-as snelle traverse snelheid
|
m/min
|
30
|
|
Z-as snelle traverse snelheid
|
m/min
|
30
|
|
X-as verplaatsing
|
mm
|
210
|
|
Z-as verplaatsing
|
mm
|
550
|
|
Gereedschapsmaat
|
|
Horizontale 8-positie servogereedschapshouder
|
|
Cilindrische draaigereedschap
|
mm
|
25*25
|
|
Losse kop verplaatsing
|
mm
|
350
|
|
Losse kop huls verplaatsing
|
mm
|
100
|
|
Losse kop spilconus
|
morse
|
5# hydraulische losse kop, handmatige vergrendeling
|
|
Boorgereedschapstang diameter
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
|
Of de snijkop gemakkelijk een snijder kan selecteren
|
-
|
ja
|
|
Schijfwerkstukken
|
kg
|
200
|
|
As-werkstukken
|
kg
|
500
|
|
Machinegewicht
|
kg
|
4200
|
|
Totale afmeting (L*B*H)
|
mm
|
2940*1810*1975
|
Industriële toepassing:
Werkstukvoorbeelden
1. Buitenste kogelkooi, binnenste kogelkooi, rotoras, differentieelhuis,
2. Tandwielas, nokkenas, turbocharger rotoras, halve as,
3. Plaatrol, zuigerstang, kruisas, stuurstang.
ONZE Service:
1. Monteren en debuggen voor levering
2. Reageren binnen 24 uur en overgaan tot het oplossen van het probleem.
3. 1 jaar gratis reparatieservice (alleen geen menselijke schade).
4. Totale warehousing oplossing aangeboden
Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaal bewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machinegereedschappen. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG groepis onze samenwerkende fabriek. Het heeft meer dan 80 jaar geschiedenis in de productie van machinegereedschappen. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machinegereedschapindustrie en de grootste machinegereedschapfabrikant in China. Machinegereedschapsproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machinegereedschappen te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Tentoonstelling:
FAQ:
V1. Bent u een handelsbedrijf of een productiebedrijf?
Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC Draaibank, CNC Freesmachine, Verticaal Bewerkingscentrum, Conventionele Draaibank, Boormachine, Radiale Boormachine, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We zullen een vervanging leveren voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het software systeem van de klant
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het software systeem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatieplaats van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om de visa en de voorbereidingen voor de installatie te regelen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo voor verzending. onherroepelijke letter of credit op zicht
