CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank

CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank

Hoog nauwkeurige CNC-draaibank

HTC4050s CNC draaibank

0.003mm CNC draaibank

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 4050s

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Model Number:
HTC 4050s
CNC or Not:
CNC
Sleutelwoord:
Slant Bed CNC draaibank
Max. Spindel snelheid (rpm):
4000 t/m
Vervoer (X-as) ((mm):
210
Travel (Z Axis)(mm):
550
Maximale draaidiameter:
Φ600
Maximum turning length:
500
Maximale schommeling over het bed:
Φ600
Maximaal swing over glijbaan:
Φ320
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45 tot 60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

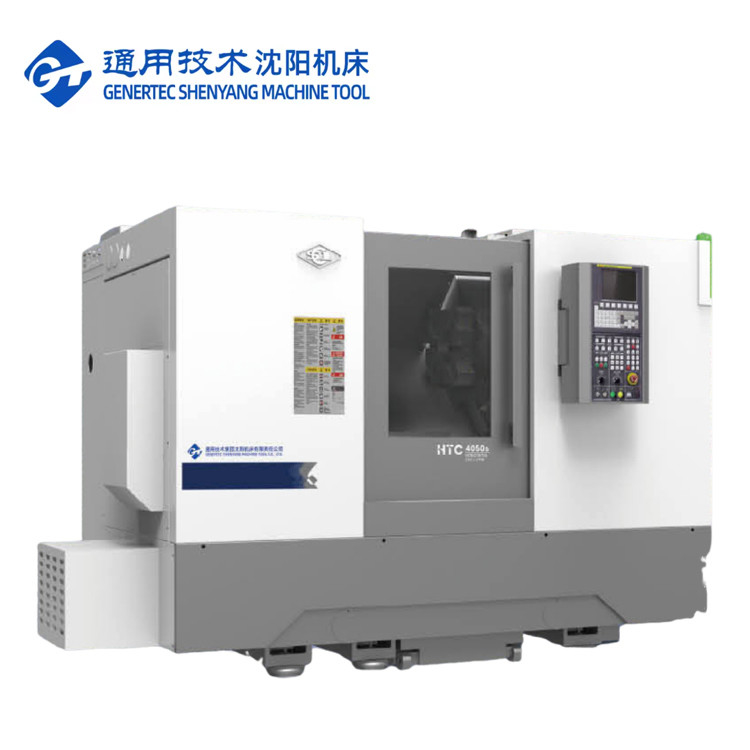

CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 0

Productbeschrijving:

SMTCL Draaibank en Freesmachine HTC4050s Hoge Nauwkeurigheid 0,003 mm Combo Torno CNC Draaibanken Machine
Het product dient talrijke doeleinden en functies
Het product heeft een "doorbraak" gerealiseerd in precisiebewerking op u-niveau
De nauwkeurigheid is teruggebracht tot 60% van de nationale eis en de herhaalde positioneernauwkeurigheid bereikt0,003 mm.
Het product neemt een "leidende positie" in in de industrie wat betreft snij-indicatoren. Het product kenmerkt zich door de verbetering van vijf belangrijke indicatoren van de hoofdmotor, servospindelmotor, gereedschapspan, gereedschapshouder en spilsnelheid, en een hogere bewerkingscapaciteit
Productdetails:
CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 1
Algemene hulsspindel
Het product beschikt over een enkele spindelkop, neemt een algemene spilunit aan, vermindert het vermogensverlies van mechanische transmissie en beschikt over snel en stabiel opstarten, lage temperatuurstijging, kleine thermische vervorming en hoge nauwkeurigheid.
CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 2
Integraal kantelbare machinegereedschapbehuizing
Het product neemt een 45° integrale behuizing en een geoptimaliseerd ribvormig ontwerp aan, en zorgt voor een betere spaanafvoer en hogere stijfheid.

CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 3

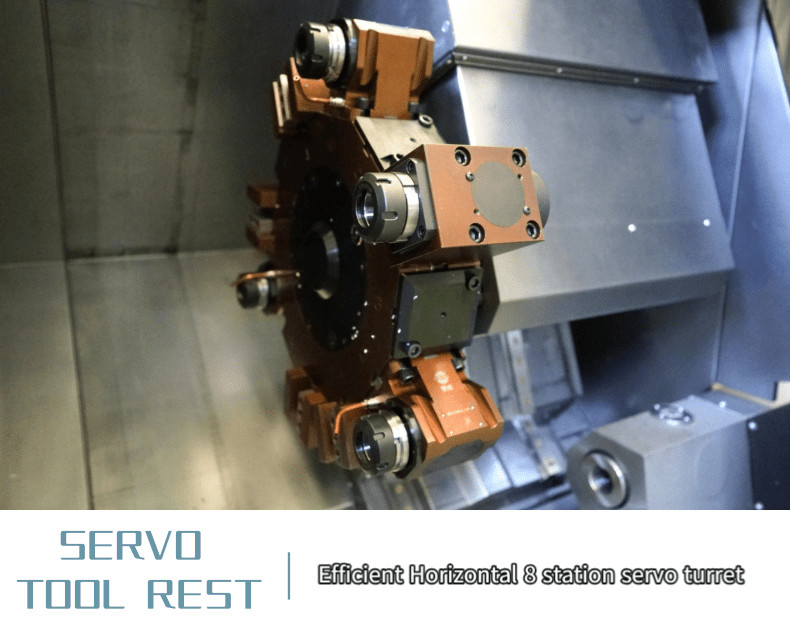

Zeer stijve servogereedschapshouderHet product is geüpgraded naar een 100 center hoge servogereedschapshouder en beschikt over versterkte zware snijprestaties, hoge positioneernauwkeurigheid bij gereedschapswisseling en gereedschapswisseling in voorwaartse/achterwaartse richtingen.
CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 4

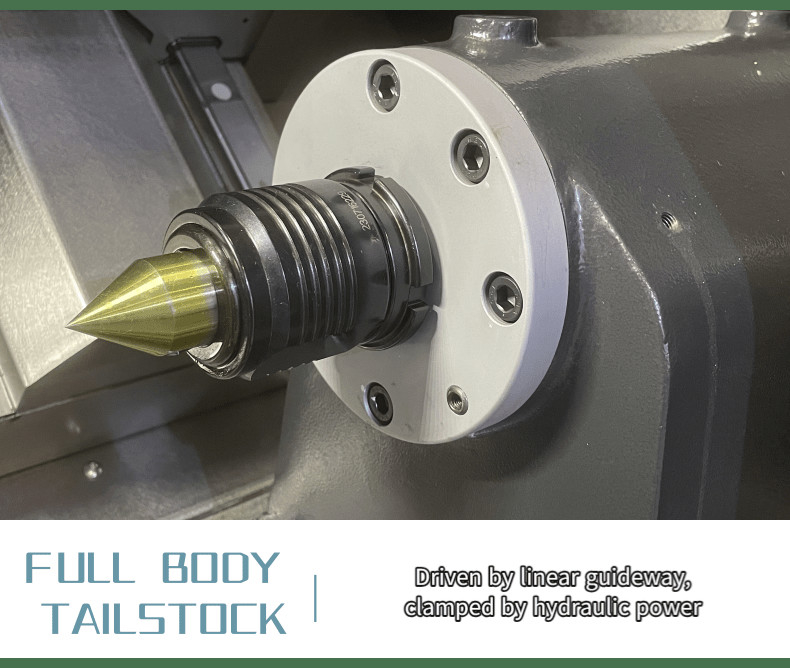

Meerdere losse kop configuraties
Het product neemt een glijrail losse kop aan en kan worden geconfigureerd met een hydraulische losse kop en een servolosse kop om aan verschillende eisen te voldoen.

CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 5

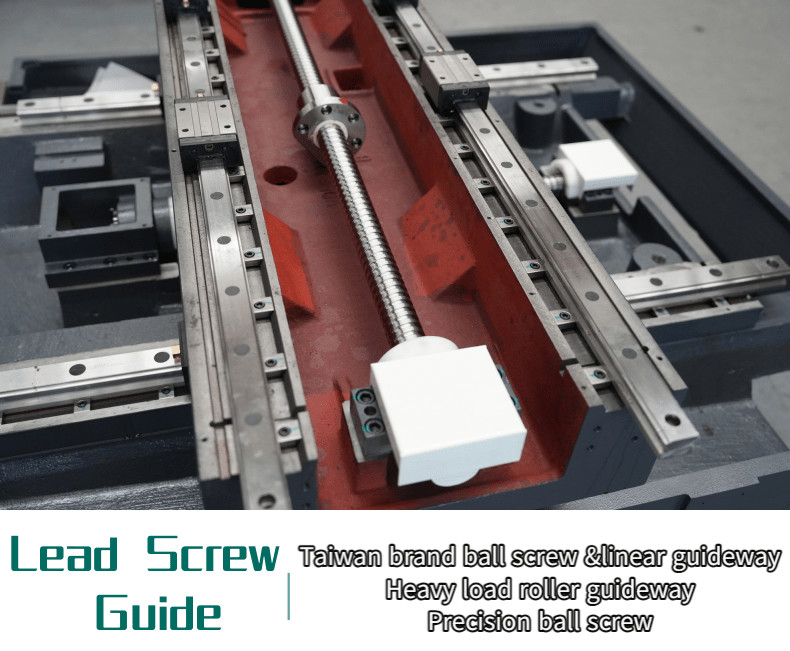

Zeer stijve 2-assige voedingX-as en Z-as nemen servomotor aan voor aandrijving, en directe koppeling met kogelomloopspindel wordt gerealiseerd door elastische askoppeling, geleiderail van twee assen neemt rolgeleiderail aan, zodat de draagcapaciteit hoger is en de zware snijprestaties van de machinegereedschap worden versterkt.
CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 6
Hoger spindelkoppel
Het product is geconfigureerd met een standaard 15/18,5 kW hoofdmotor, het spindelkoppel is 284 Nm en het maximale optionele spindelkoppel is 500 Nm.
Productparameters:
Items
Eenheden
HTC4050s
Maximale zwaaidiameter over bed
mm
Φ600
Maximale snijlengte
mm
500
Maximale snijdiameter
mm
Φ400
Maximale zwaaidiameter over dwarsgeleiding
mm
Φ320
Spilneus type en code
-
A2-8
Spilboring diameter
mm
Φ80
Spilsnelheidsbereik
tpm
50-4000
30 minuten / continu
kW
18,5/15

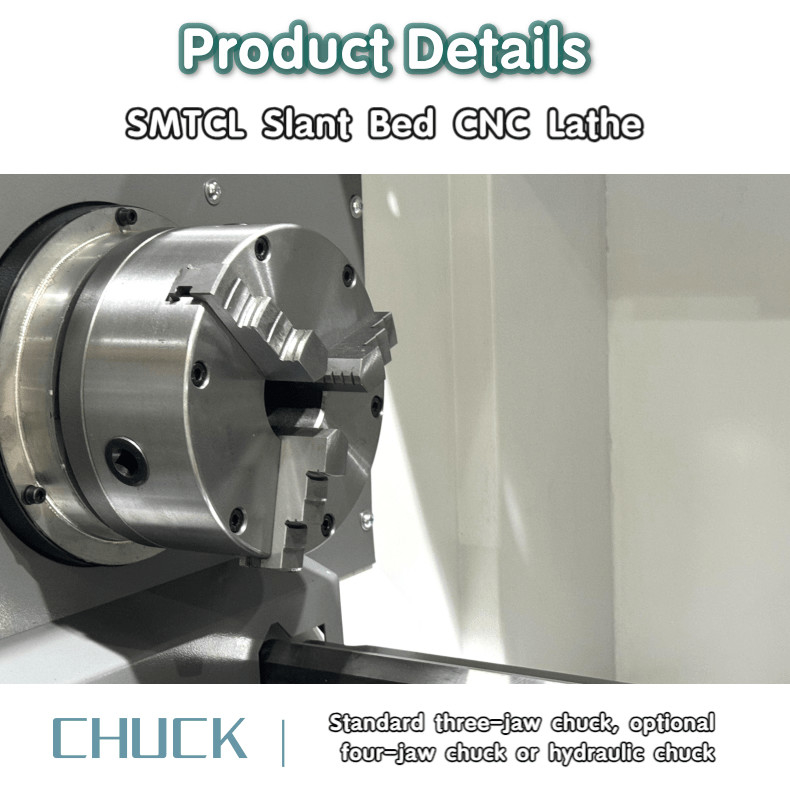

Klauwplaat diameter/type
inch
8"
X-as snelle traverse snelheid
m/min
30
Z-as snelle traverse snelheid
m/min
30
X-as verplaatsing
mm
210
Z-as verplaatsing
mm
550
Gereedschapsmaat

Horizontale 8-positie servogereedschapshouder
Cilindrische draaigereedschap
mm
25*25
Losse kop verplaatsing
mm
350
Losse kop huls verplaatsing
mm
100
Losse kop spilconus
morse
5# hydraulische losse kop, handmatige vergrendeling
Boorgereedschapstang diameter
mm
Φ40/Φ32/Φ25/Φ20
Of de snijkop gemakkelijk een snijder kan selecteren
-
ja
Schijfwerkstukken
kg
200
As-werkstukken
kg
500
Machinegewicht
kg
4200
Totale afmeting (L*B*H)
mm
2940*1810*1975

Industriële toepassing:

Werkstukvoorbeelden

1. Buitenste kogelkooi, binnenste kogelkooi, rotoras, differentieelhuis,
2. Tandwielas, nokkenas, turbocharger rotoras, halve as,
3. Plaatrol, zuigerstang, kruisas, stuurstang.

CNC Draaibank En Freesmachine HTC4050s Hoge Nauwkeurigheid 0.003mm CNC Draaibank 7
