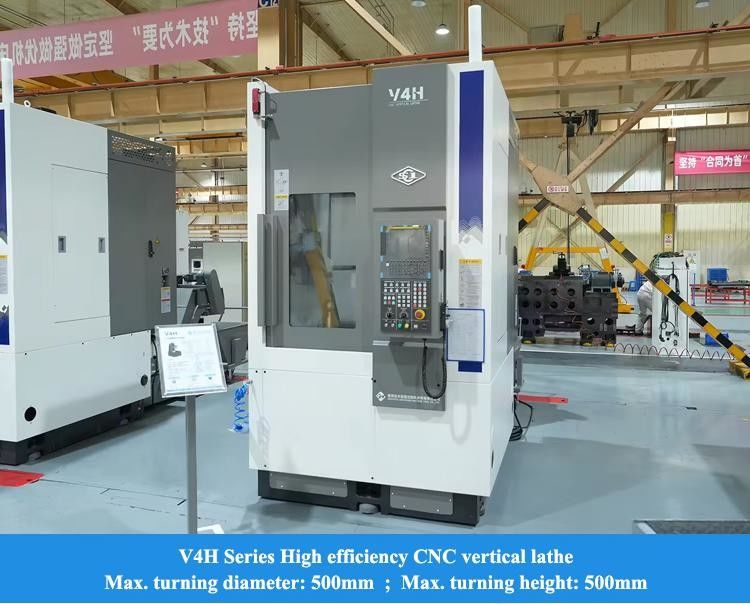

SMTCL Verticale CNC draaibank V4H CNC Verticale freesmachine Verticale draaibank Freesmachine Combo
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | V 4H |
|---|---|---|---|
| Naam: | Verticale Cnc-draaimachine | controlesysteem: | SIEMENS GSK FANUC (optioneel) |
| Max. snijdiameter: | Φ500 | Max.schommeldiameter: | Φ650 |
| Max.snijhoogte: | 500 | X-as verplaatsing: | 290 |
| Z-as verplaatsing: | 530 | Toren: | Horizontale 8-posities servo toren |
| Markeren |
SMTCL Verticale CNC-draaibank,Hoog stijfheidskorpsstructuur,Hoog efficiënte verticale CNC-draai |
||
Productbeschrijving

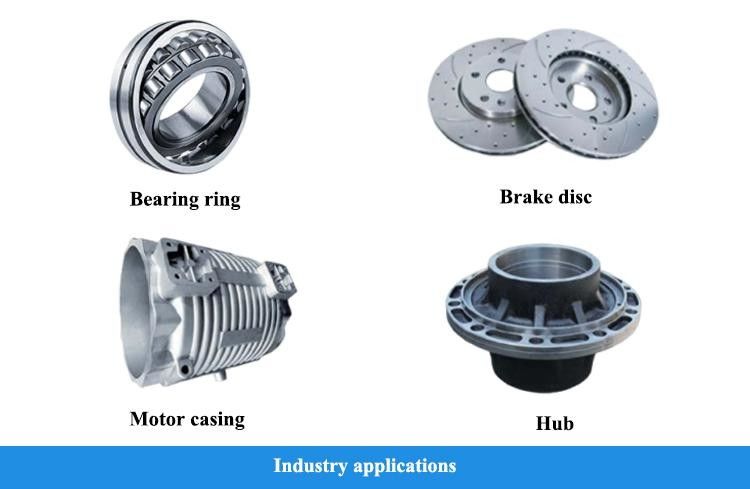

V-serie CNC verticale draaibank is de derde generatie van nieuwe CNC verticale draaibank van onze nieuwe geüpgraded technische structuur, met uitstekende stijfheid, stabiliteit en verwerking nauwkeurigheid,ondersteuning van geïmporteerde functionele onderdelen van hoge kwaliteit, die op grote schaal worden gebruikt in de nieuwe energie, automotive, lager en andere verwerkende industrieën, om klanten een uitstekende ervaring te bieden.
- Hoge stijfheid
- Hoog stijve bedconstructie
- Hoge stijfheid en lange spankolom
- Hoog stijve geleidingsrails
- Hoge stabiliteit
- Symmetrische indeling
- Grote splinterontlading Hoekbed
- Hoge precisie en hoge efficiëntie
- Hoge-efficiëntie gereedschaphouder
- Hoogwaardig spindel- en voersysteem
- Hoge kostenprestaties
- Er zijn verschillende opties beschikbaar.
- Efficiënte en intelligente functie
- Redelijke configuratie van functionele onderdelen
- Gemakkelijk te bedienen
- Optimaliseren van voedingshoogte en voedingsafstand
- Beheerspaneel met een matige hoogte
Het hele lichaam is gegoten met harssand om een lage zwaartekracht te bereiken, anti-vibratie.
Vaste, anti-vibratie, anti-transformatie, meer geschikt voor verticale toren en geïntegreerde toren.
Twee-assige configuratie lineaire rolgids, sterke stijfheid, met uitstekende snijvermogen, meer geschikt voor de configuratie van verticale gereedschapsholder zware snijwerkzaamheden.
De basis neemt een grote chip ontlading hoek om het gebied vatbaar voor chip accumulatie te elimineren, effectief voorkomen van de ophoping van ijzer chips, gladde chip ontlading,en de verwerkingsstabiliteit verbeteren.
De spindel heeft geïmporteerde lagers met een hoge precisie, een hoge radiële uitloopnauwkeurigheid van de uiteindelijke as van de kegel, speciaal geschikt voor de verwerking van harde, grote snijonderdelen,het verminderen van de trillingen en de thermische fouten die tijdens de verwerking ontstaan, een laag falen, een hoge efficiëntie.
Eenvoudige structuur, sterke stijfheid, snelle transpositie, tijd van transpositie van aangrenzende gereedschappen 0,25 seconden, transpositietijd van het verste uiteinde 0,79 seconden, herhaalde gereedschapsschakeling nauwkeurigheid ± 1,6", om hoge precisie te bereiken,hoge efficiëntie, een hoge betrouwbaarheid van de verwerking.
In het bewerkingsproces heeft de ATC-gereedschapbibliotheek de tool selectiefunctie, die 10/12 gereedschapsposities kan bieden, het probleem van gereedschapstekort en gereedschapsinterferentie kan oplossen,en verkorte de tijd van het gereedschap te veranderen.
Gebruik M-code kan lage snelheid en hoog koppel output of hoge snelheid en laag koppel te krijgen, voldoen aan klant's hoge snelheid en groot koppel verzoek.
| Artikel 1 | Eenheid | V4H |
| Genauigheidsgraad | IT6 | |
| Technische parameters | ||
| Max.snijdiameter | mm | Φ500 |
| Max.schommeldiameter | mm | Φ650 |
| Max.snijhoogte | mm | 500 |
| Spindel | ||
| Spindel neus en spindel | A2-8 | |
| Standaard schokgrootte | Inches | 12 (((☆ 15,☆ 18) |
| Max. spindel snelheid | r/min | 2500 |
| Nominaal spindelkoppel | N.m. | 549 |
| Hoofdmotor-uitgangsvermogen continu/30 min | KW | 18.5/26 |
| X/Z-as | ||
| X-as snelle doorgang | m/min | 20 |
| Z-as snelle doorgang | m/min | 20 |
| X-asverkeer | mm | 290 |
| Z-asreizen | mm | 530 |
| Toren | ||
| Type | Horizontale 8-posities servo toren | |
| Centrumhoogte | mm | 100 |
| Roterende herhaling van de positie van de torent | "" | ± 16 |
| Positionering | ||
| X-as | mm | 0.008 |
| Z-as | mm | 0.008 |
| Herhaling van de positie | ||
| X-as | mm | 0.005 |
| Z-as | mm | 0.005 |
| Gewicht van de machine | kg | 6000 |
| Afmetingen van de machine ((Zonder transportband) | mm | 2235 × 1570 × 3030 |

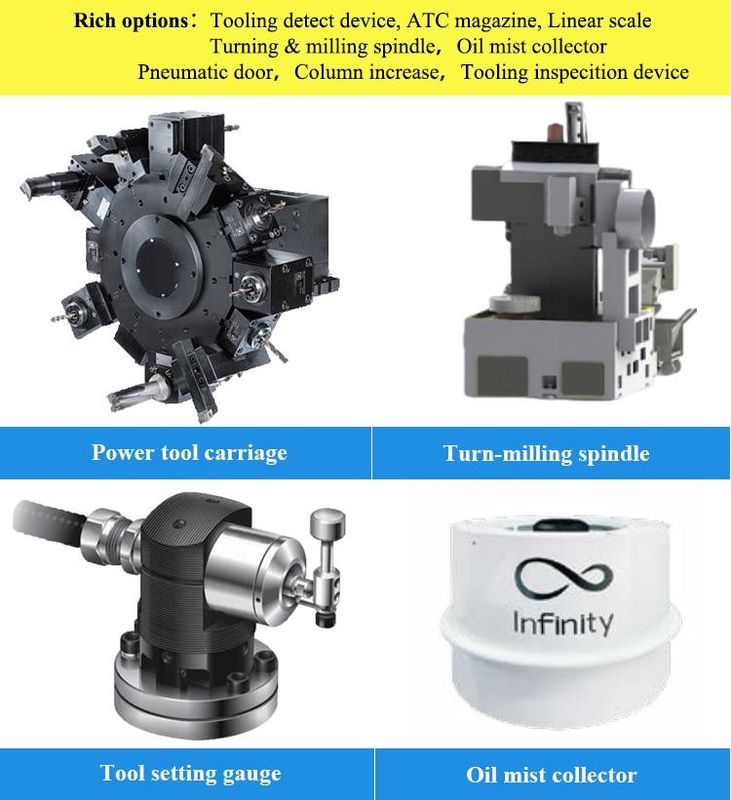

| Standaardconfiguratie | Selectieve configuratie |

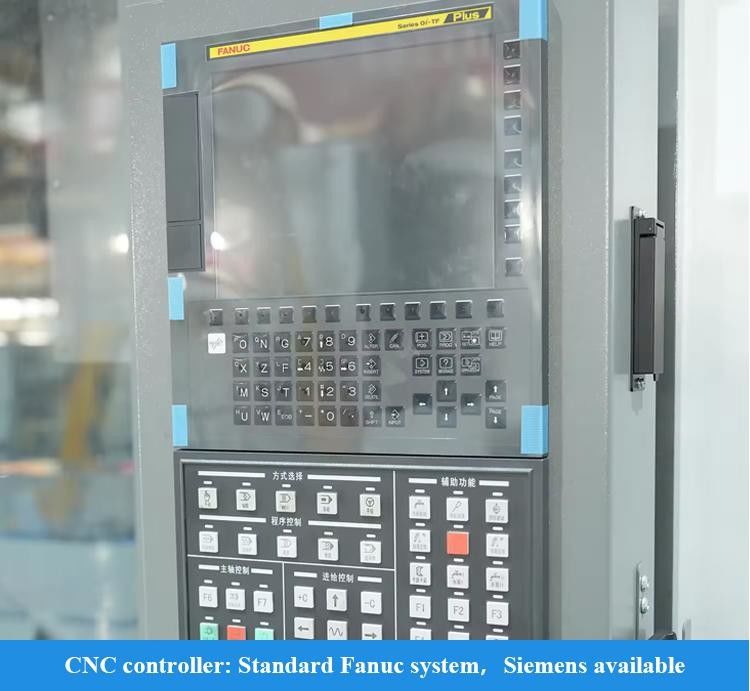

| 10.4 Fanuc-systeem | Toestand van het elektrisch gereedschap |
| Glijtopparatuur | Verhoogde kolom |
| Hydraulische chuck (met zachte klauw) & roterende cilinder | Verticale gereedschapsrest |
| Hydraulische apparatuur | Werktuigdetectie |
| Rollergids | Spindels voor het draaien en frezen |
| Veiligheidsplaat | Testcilinder |
| met een breedte van niet meer dan 15 mm | Olie mistverzamelaar |
| Tricolor licht | Pneumatische deur |
| Zijdelingse spoelchip | Grietenschaal |
| Verlichting | Olie-water scheiding |
| Voetschakelaar | Hoogdrukwatertank |
| Deurslot | ATC Knife bibliotheek |
| Waterpistool | Magnetische schraperchipverwijder |
| Achtergrond |
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuurontwerpprijs: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
We zijn een productiebedrijf.
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Wij leveren een vervanging van de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de machine van de lading.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Producten uit de ontwikkeling, het ontwerp, de fabricage, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen die uw meest betrouwbare garantie is.
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
