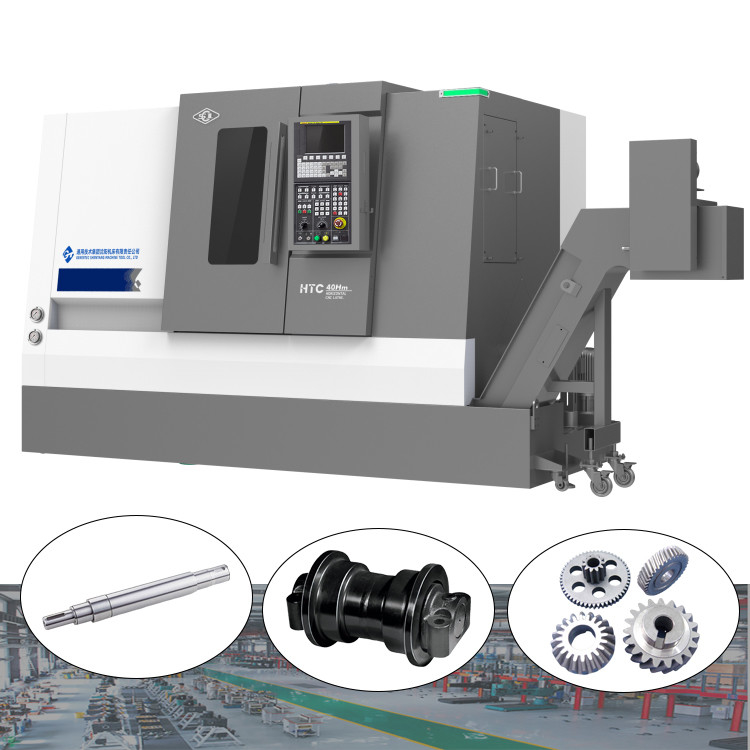

Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as

Merknaam: SMTCL
Modelnummer: HTC40Sm/1500
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

De horizontale Machine van de Torentjedraaibank

HDTN600 CNC het Centrummachine van de Draaimolen

3 ascnc het Centrummachine van de Draaimolen

Productgegevens

Merknaam: SMTCL Modelnummer: HTC40Sm/1500
Cnc of niet: CNC Sleutelwoord: Centrum van horizontale draaikracht
Max. Scherpe Dia.: 400 mm Max.Cutting Lengte: 1450 mm
Max. Zwemmen over het bed.: 600 mm X Axis Travel: 220 mm
Z Axis Travel: 1578 mm Spilsnelheid: 3500 r/min
Markeren

Fanuc Controller CNC-draaien

,

HTC40Sm/1500 CNC-draaimachine

,

C-as CNC-draaimachine

Productbeschrijving

Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 0

Productbeschrijving:

SMTCL Zware CNC Draaibank Fanuc Controller HTC40Sm/1500 Draaicentrum met Y-as en C-as
HTC-m serie horizontale draaicentra worden geassembleerd, geverifieerd en verbeterd met geavanceerde productietechnologie. Ze hebben goede snijprestaties en kunnen voldoen aan de bewerkingsbehoeften van diverse roterende onderdelen. De machine is uitgerust met een C-as, aangedreven gereedschapshouder, etc., waarmee diverse bewerkingsmethoden zoals draaien, frezen en boren gerealiseerd kunnen worden.
Sm serie zijn zwaar-snijdende producten met een groot koppel en behoeften van auto's, waterpompmotoren etc. sterke stijfheid, die voldoen aan de behoeften van de auto-industrie,

Productkenmerken:

1, Hoge efficiëntie

◆ Zeer efficiënte servo-aangedreven gereedschapshouder
◆ Gesplitste servo-losse kop
◆ Hoge snelle bewegingssnelheid van twee assen
◆ Optionele Y-as configuratie om multi
sequentie geïntegreerde bewerking te bereiken

2, Hoge precisie
◆ Hoogprecisie voorgespannen schroef
◆ Foutcompensatietechnologie
◆ Kwantificering van processtandaarden
◆ Strikte inspectienormen

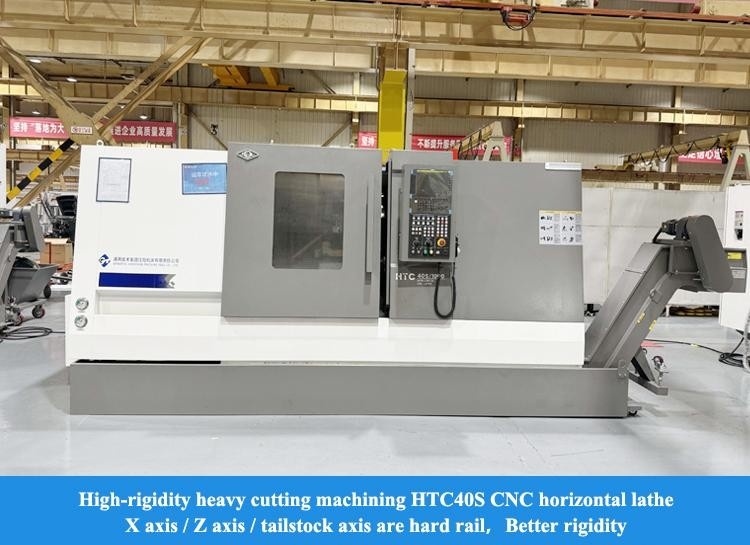

3, Hoge stijfheid
◆ Machinebed en andere belangrijke gietstukken gemaakt van hoogwaardig gietijzer

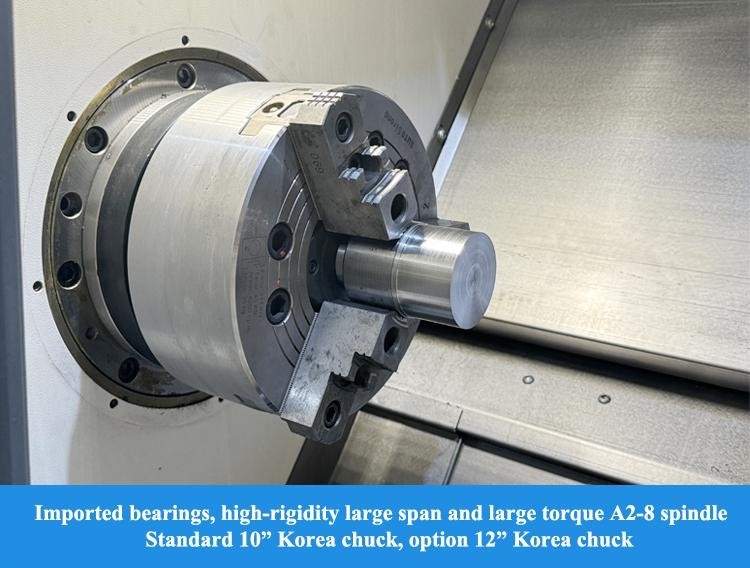

◆ Grote overspanning spilunit
◆ Boogvormig anti-buigzadel
◆ Kleine spilstructuur losse kop

Productdetails:

Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 1
Snelle bewegingssnelheid: 30 m/min
De servomotor is direct verbonden met de kogelomloopspindel via een koppeling, waardoor tussenliggende verbindingen worden verminderd en een spelingvrije transmissie wordt bereikt. De X- en Z-as geleidingen gebruiken geïmporteerde lineaire rollende geleidingen om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.



Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 2

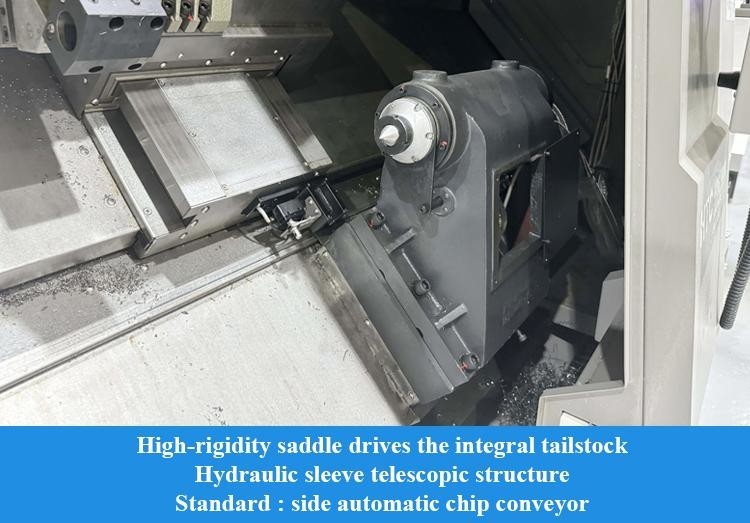

Gesplitste Servo Losse Kop
De losse kop kan op een optionele servo-aangedreven manier worden bewogen, die de bewegingssnelheid en de werkklemkracht van de losse kop nauwkeurig kan regelen en flexibel kan aanpassen aan de bewerkingsvereisten, waardoor de losse kop snel naar het werkstuk kan naderen en zonder impact kan vastdraaien, en real-time feedback kan geven over de vastzetpositie. Verbeter de productie- en vervangingsefficiëntie. Het keurt een boven- en ondergesplitste losse kop goed, gemakkelijk om de nauwkeurigheid aan te passen en de onderhoudsefficiëntie te verbeteren.
Dubbele vaste voorgespannen structuur
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 3
De X-as ontwikkelt een dubbele vaste ondersteuningsstructuur en gebruikt een voorgespannen schroef om voorspanvervorming en temperatuurverhogingsvervorming effectief te compenseren. Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machinevoedingsstabiliteit wordt bereikt.
Y-as configuratie
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 4
Optionele Y-as configuratie, gecombineerd met BMT aangedreven revolver, hoogprecisie C-as structuur en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.

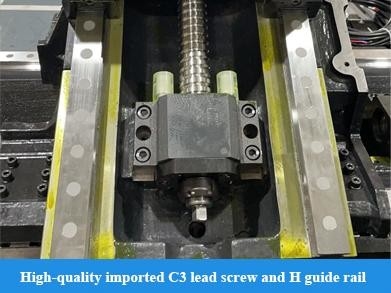

Hoge precisie kogelomloopspindel
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 5
Het gebruikt hoogwaardige geïmporteerde C3-klasse schroef en H-klasse geleiding, en wordt direct aangedreven door een servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
Anti-buigzadel
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 6
De geleidingsrails overspanning is redelijk vergroot, de bewegingssysteemstructuur is geoptimaliseerd en de hoofdbehuizing van het bedzadel is ontworpen in een boogvorm om de algehele stijfheid van belangrijke componenten te garanderen.

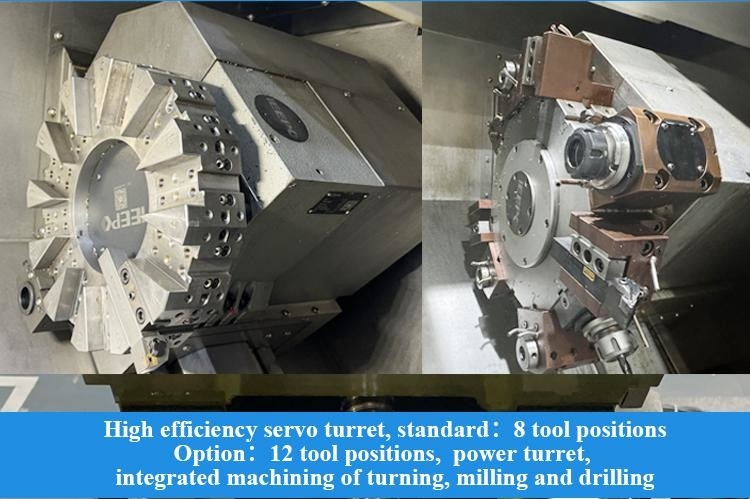

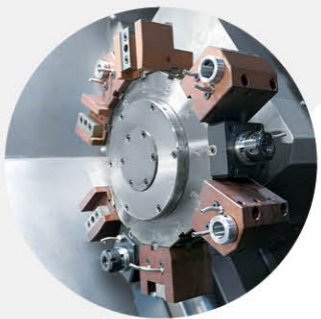

Efficiënte servo-aangedreven revolver
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 7
Standaard BMT-interface, hoge stijfheid verbinding; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare transmissie en een lage uitvalfrequentie heeft; de aandrijfmotor is aan de zijkant gemonteerd en compact van structuur; het is uitgerust met een hoogprecisie C-as en reminrichting om een zeer efficiënte geïntegreerde bewerking van draaien, frezen en boren te bereiken.

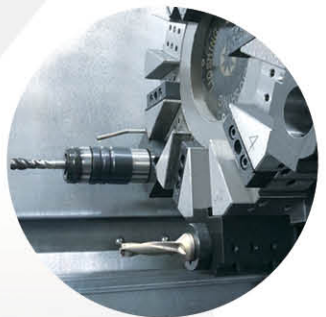

Interne koelgereedschapshouder
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 8
Optionele interne koelgereedschapshouder en wateruitlaat vanuit het gereedschapscentrum realiseren efficiënte spaanafvoer tijdens bewerking van binnen gaten en garanderen de bewerkingskwaliteit
Aangedreven gereedschap freescapaciteit
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 9
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф16 spiraalboor
freessnijder
Koelstatus: waterkoeling
Productparameters:
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф16 spiraalboor
Koelstatus: waterkoeling
Productparameters:

Project
Eenheid
HTC 40Sm/1500
Max. snij-dia.
mm
4600×2050×2000
Spindel
mm
4600×2050×2000
Max. zwenk-dia. over bed
mm
4600×2050×2000
Max. zwenk-dia. op slede
mm
4600×2050×2000
Spindel
Spilneusmodel


A2-8

Voorlager binnendiameter
mm
4600×2050×2000
Spilconus en gatgrootte
1:20;Φ70

Dia. van spilgat
Φ80

Max. staafdia.
mm
4600×2050×2000
Standaard klauwplaat dia.
inch
10
Spilsnelheidsbereik
tpm
3500
Nominaal spilkoppel
N·m
377(443tpm)
Spil Max. koppel
N·m
377(443tpm)
Hoofdmotor uitgangsvermogen continu/15 min.
kW
15/18.5
X/Z-as
X/Z-as snelle beweging


m/min
20
X-as slag
mm
4600×2050×2000
Z-as slag
mm
4600×2050×2000
 Losse kop
Losse kop slag


mm
4600×2050×2000
 Losse kop aandrijfmethode
Zadel slepen

Losse kop huls slag
mm 4600×2050×2000 Revolver indexering herhaalpositioneringsnauwkeurigheid
mm 4600×2050×2000 Losse kop conusgatconus
Morse MT-4 Revolver
Revolver type


Horizontale 12-stations aangedreven revolver

Centerhoogte
mm
4600×2050×2000
Revolver indexering herhaalpositioneringsnauwkeurigheid
Sec.
±1.6
Gereedschapsgrootte
mm
4600×2050×2000
Indien gereedschap in de buurt kan worden gekozen
ja

Aangedreven gereedschapshouder interface
BMT55

Max. boorcapaciteit
mm
4600×2050×2000
Max. freescapaciteit
mm
4600×2050×2000
Max. tapcapaciteit
mm
4600×2050×2000
Overig
Afstand tussen spilcentrum en vloer


mm
4600×2050×2000
Machine nettogewicht
kg65
00
Totale afmetingen (LxBxH)
mm
4600×2050×2000
Opmerking: De parameters in de tabel zijn alleen ter referentie. Indien er wijzigingen zijn, raadpleeg dan het daadwerkelijke product.
ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt

1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole

3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de wensen van de klant staan voorop
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 10
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaal bewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en kotterbank zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Tentoonstelling:
Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 11
FAQ:

Zware CNC draaimachine Fanuc besturing HTC40Sm/1500 SMTCL draaicentrum met Y-as en C-as 12

Q1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC draaibanken, CNC freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
Q3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
Q6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Q7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en in het contract worden vermeld. De verkoper zal samenwerken met de koper om te gaan met visa en installatievoorbereidingen voordat ze naar het buitenland gaan.
Q8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
