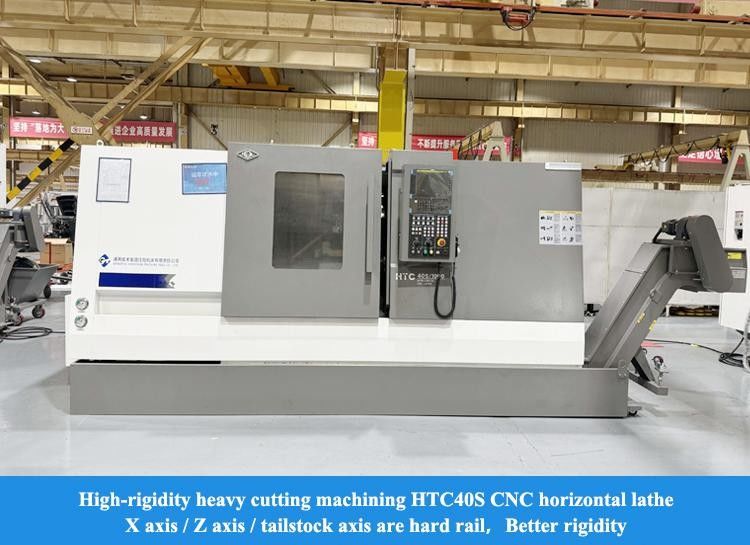

Hoge stijfheid Hard Rail CNC-draaicentrum HTC40Sm A2-8 Spindle Heavy Cutting CNC-draaicentrum

Merknaam: SMTCL
Modelnummer: HTC40Sm/1000
Plaats van herkomst: China
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

De horizontale Machine van de Torentjedraaibank

HDTN600 CNC het Centrummachine van de Draaimolen

3 ascnc het Centrummachine van de Draaimolen

Productgegevens

Merknaam: SMTCL Modelnummer: HTC40Sm/1000
Cnc of niet: CNC Sleutelwoord: Centrum van horizontale draaikracht
Max. Scherpe Dia.: 350 mm Max.Cutting Lengte: 900 mm
Max. Zwemmen over het bed.: 560 mm X Axis Travel: 220 mm
Z Axis Travel: 975mm Spilsnelheid: 4000 r/min
Markeren

Hard Rail met hoge stijfheid

,

Machine voor het frezen van draaibank met CNC-draaicentrum

,

CNC-draaicentrum met hoog koppel

Productbeschrijving

Hoge stijfheid Hard Rail CNC-draaicentrum HTC40Sm A2-8 Spindle Heavy Cutting CNC-draaicentrum 0

Productbeschrijving:

Hoge stijfheid Hard Rail CNC-draaicentrum HTC40Sm A2-8 Spindle Heavy Cutting CNC-draaicentrum
De horizontale draaicentrums van de HTC-m-serie worden met geavanceerde productietechnologie gemonteerd, gecontroleerd en verbeterd.Ze hebben een goede snijprestatie en kunnen voldoen aan de verwerkingsbehoeften van verschillende roterende onderdelen.De werktuigmachine is uitgerust met een C-as, een gereedschapshulp, enz., waarmee verschillende bewerkingsmethoden zoals draaien, frezen en boren kunnen worden uitgevoerd.
Sm-seriezijn zware producten met een groot koppel en een hoge stijfheid die voldoen aan de behoeften van auto's, waterpompmotoren enz.,

Productkenmerken

1,Hoge efficiëntie

◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie om meervoudige
sequentie-geïntegreerde verwerking

2"Hoge precisie"
◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
3,Hoge stijfheid

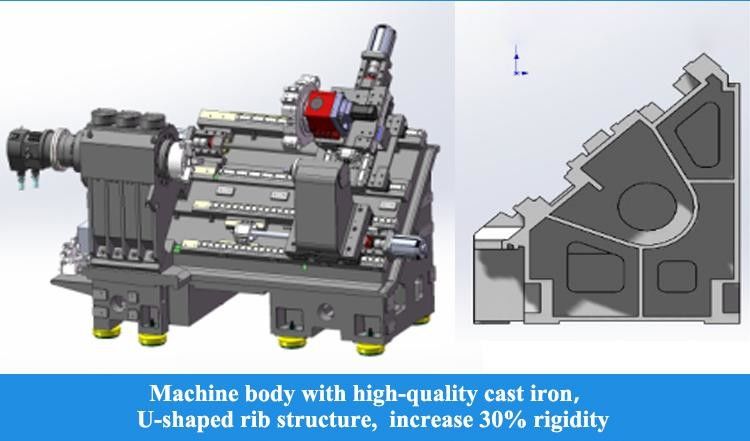

◆ Machinebed en andere sleutels van hoogwaardig gietijzer
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur

Productgegevens:

Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.

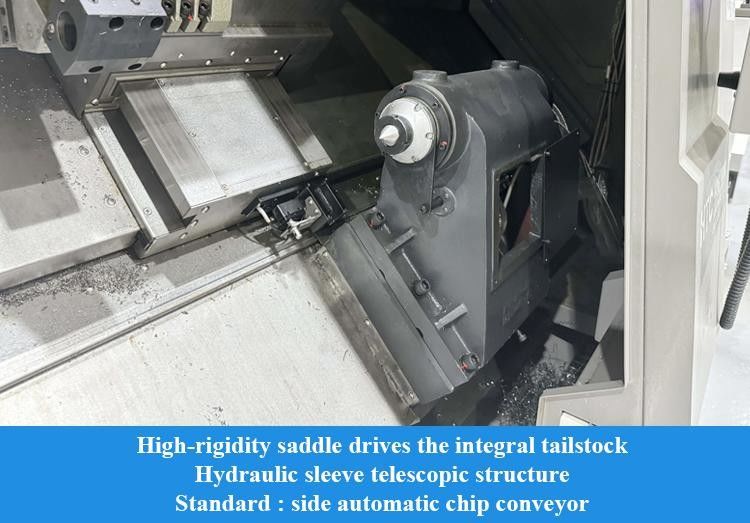

Split Servo Tailstock
De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.

Dubbele vaste voorgespannen constructie
De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit

Y-asconfiguratie
Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.

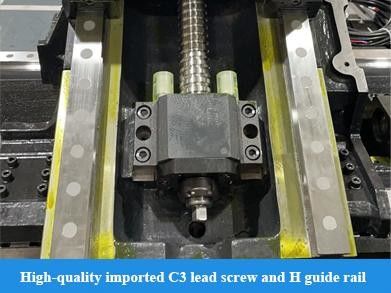

Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.

Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in een boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..

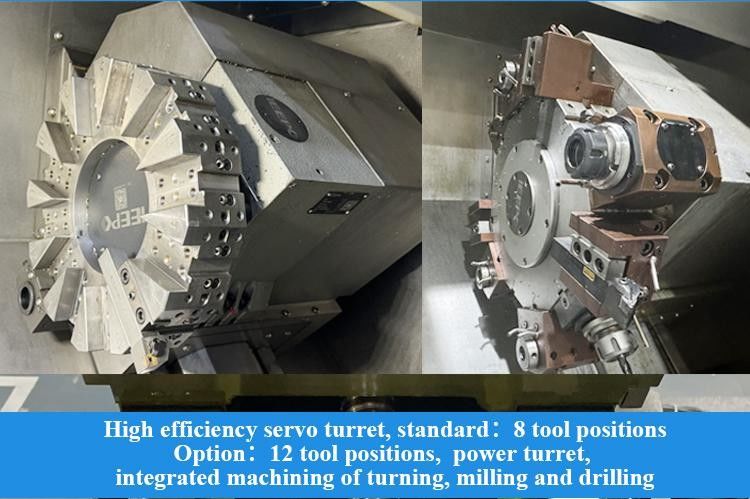

Efficiënte servo-aangedreven torent
Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.

Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking

Vermogen om met een aangedreven gereedschap te frezen
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling

Productparameters:
Project
Eenheid
HTC 40Sm/1000
Max. Snijden.
mm
Φ350
Max.snijlengte
mm
900
Max. Zwemmen over het bed.
mm
Φ560
Max. zwemmen op de glijbaan.
mm
Φ400

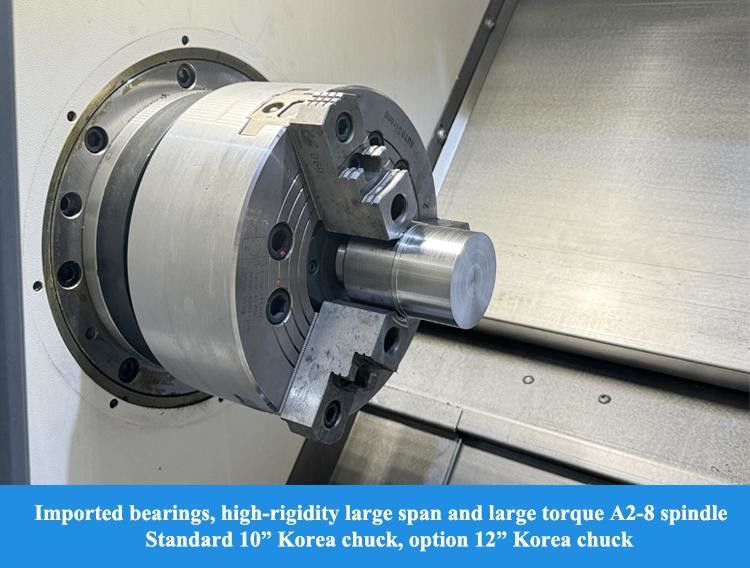

Spindel


Spindel neusmodel

A2-8
Voorlager binnendia.
mm
120
Spindelconiciteit en gatgrootte

1:20;Φ70
Dia. van spindelgat

Φ80
Max, bar dia.
mm
Φ65
Standaard Chuck Dia.
Inch
10
Spindelversnellingsbereik
r/min
4000
Nominaal spindelkoppel
N·m
170 ((800 r/min)
Spindel max. koppel
N·m
280 ((600 r/min)
Hoofdmotor uitgangsvermogen continu / 15 min.
kW
15/18.5
X/Z-as


X/Z-as snelle beweging
m/min
20
X-asverkeer
mm
220
Z-asreizen
mm
975
Tailstock


Reizen van staartbestanden
mm
770
Metode voor het aandrijven van de staart

Saddelstrek
Reizen met staartstok mm 100
De staart van de mouw. mm Φ100
Tailstockconic gatconic Morse MT-4
Toren


torentypel

horizontale 12-stations krachttorent
Centrumhoogte
mm
100
Toren indexering herhaling positionering nauwkeurigheid
- Ik ben er.
± 16
Werktuiggrootte
mm
25
Als ik het gereedschap in de buurt kon kiezen

- Ja, dat klopt.
Interface voor de houder van het elektrisch gereedschap

BMT55
Max. boorkapaciteit
mm
16x0.2
Max. freescapaciteit
mm
14 × 10 × 40
Max. capaciteit
mm
M12x1.5
Andere


Afstand tussen spindelcentrum en vloer
mm
1050
Nettogewicht van het gereedschapsmachine
kg
5000
Algemene afmetingen ((LxWxH)
mm
3750×1920×2000
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
