SMTCL zware snijmachine CNC-draaicentrum HTC40Sm Machine voor CNC-draaien met hoog koppel
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC40Sm/500 |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Centrum van horizontale draaikracht |
| Max. Scherpe Dia.: | 350 mm | Max.Cutting Lengte: | 450 mm |
| Max. Zwemmen over het bed.: | 560 mm | X Axis Travel: | 220 mm |
| Z Axis Travel: | 510 mm | Spilsnelheid: | 4000 r/min |
| Markeren |
CNC-draaicentrum voor zwaar snijden,CNC-draaicentrum met hoog koppel,Machines voor het draaien van CNC-draaibank met een hoge stijfheid |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:
◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie om multi-
sequentie-geïntegreerde verwerking
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur
Productgegevens:
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling
|
Project
|
Eenheid
|
HTC 40Sm/500
|
|
Max. Snijden.
|
mm
|
Φ350
|
|
Max.snijlengte
|
mm
|
450
|
|
Max. Zwemmen over het bed.
|
mm
|
Φ560
|
|
Max. zwemmen op de glijbaan.
|
mm
|
Φ400
|
|
Spindel
|
|
|
|
Spindel neusmodel
|
|
A2-8
|
|
Voorlager binnendia.
|
mm
|
120
|
|
Spindelconiciteit en gatgrootte
|
|
1:20;Φ70
|
|
Dia. van spindelgat
|
|
Φ80
|
|
Max, bar dia.
|
mm
|
Φ65
|
|
Standaard Chuck Dia.
|
Inch
|
10
|
|
Spindelversnellingsbereik
|
r/min
|
4000
|
|
Nominaal spindelkoppel
|
N·m
|
170 ((800 r/min)
|
|
Spindel max. koppel
|
N·m
|
280 ((600 r/min)
|
|
Hoofdmotor uitgangsvermogen continu / 15 min.
|
kW
|
15/18.5
|
|
X/Z-as
|
|
|
|
X/Z-as snelle beweging
|
m/min
|
20
|
|
X-asverkeer
|
mm
|
220
|
|
Z-asreizen
|
mm
|
510
|
|

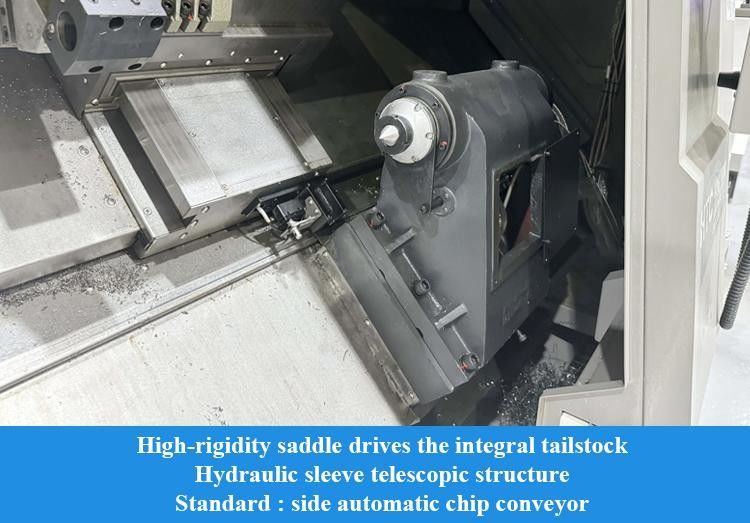

Tailstock
|
|
|
|
Reizen van staartbestanden
|
mm
|
350
|
|
Metode voor het aandrijven van de staart
|
|
Saddelstrek
|
| Reizen met staartstok | mm | 100 |
| De staart van de mouw. | mm | Φ100 |
| Tailstockconic gatconic | Morse | MT-4 |
|
Toren
|
|
|
|
torentypel
|
|
horizontale 12-stations krachttorent
|
|
Centrumhoogte
|
mm
|
100
|
|
Toren indexering herhaling positionering nauwkeurigheid
|
- Ik ben er.
|
± 16
|
|
Werktuiggrootte
|
mm
|
25
|
|
Als ik het gereedschap in de buurt kon kiezen
|
|
- Ja, dat klopt.
|
|
Interface voor de houder van het elektrisch gereedschap
|
|
BMT55
|
|
Max. boorkapaciteit
|
mm
|
16x0.2
|
|
Max. freescapaciteit
|
mm
|
14 × 10 × 40
|
|
Max. capaciteit
|
mm
|
M12x1.5
|
|
Andere
|
|
|
|
Afstand tussen spindelcentrum en vloer
|
mm
|
1050
|
|
Nettogewicht van het gereedschapsmachine
|
kg
|
4300
|
|
Algemene afmetingen ((LxWxH)
|
mm
|
2870×1920×2000
|
|
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
|
||
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
