SMTCL CNC draaibank met automatisch laden en lossen HTC30Hm 12-station Power Turret Horizontaal draaicentrum
Merknaam:
SMTCL
Modelnummer:
HTC 30Hm
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 30Hm |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Centrum van horizontale draaikracht |
| Max.Cutting Lengte: | 450 mm | Max. Scherpe Dia.: | 250 mm |
| Max. Zwemmen over het bed.: | 420 mm | X Axis Travel: | 140 mm |
| Z Axis Travel: | 500 mm | Spilsnelheid: | 4500 r/min |
| Markeren |
HTC30Hm Horizontaal draaicentrum,12 stations Horizontaal draaicenter,SMTCL horizontaal draaicentrum |
||
Productbeschrijving
Productbeschrijving:

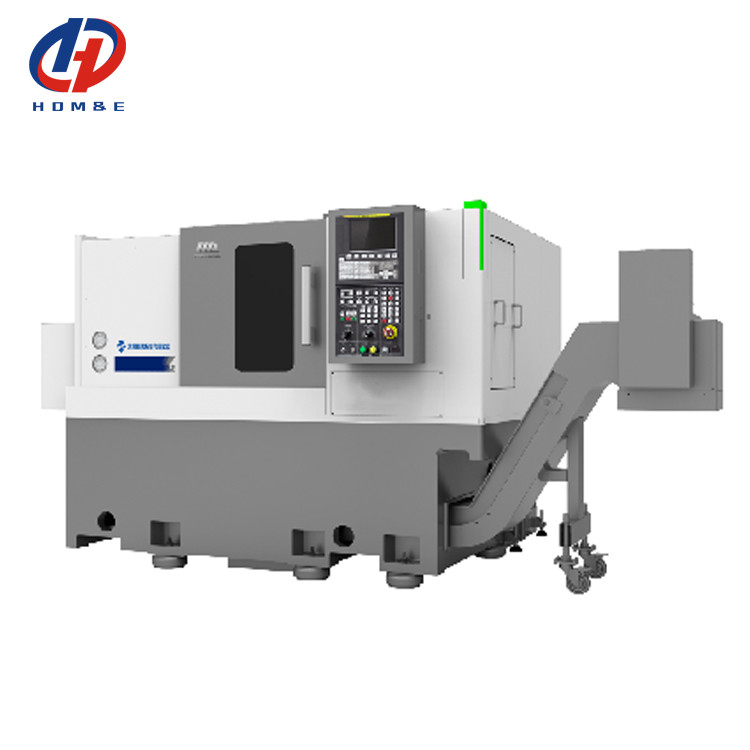

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as
HTC30Hm draaicentrum van Shenyang Machine Tool neemt een integrale hellende bedstructuur aan en is uitgerust met een spindel met een grote span en hoge stijfheid, die uitstekende snijprestaties vertoont.De structuur van de loodschroef is wetenschappelijk.Het kan verschillende draaibanden en geïntegreerde bewerkingen op as- en schijfdelen uitvoeren.Het is van toepassing op industrieën zoals auto's en lagers.Bovendien kan de automatische eenmachine-verwerkingsunit de productie-efficiëntie verbeteren en de arbeidskosten besparen.Productkenmerken:
1,Hoge efficiëntie
◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie om multi-
sequentie-geïntegreerde verwerking
2"Hoge precisie"
◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
3,Hoge stijfheid
◆ Machinebed en andere sleutels van hoogwaardig gietijzer
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur
Productgegevens:
Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.

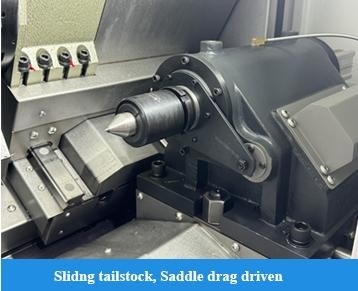

Split Servo Tailstock
De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.
Dubbele vaste voorgespannen constructie
De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit
Y-asconfiguratie
Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.

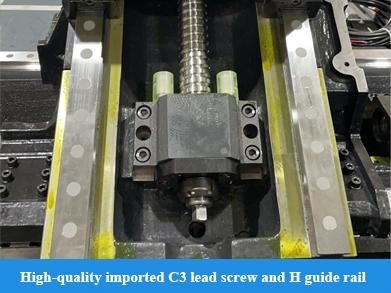

Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..

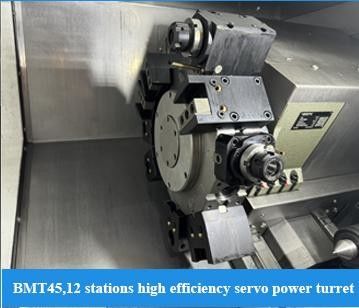

Efficiënte servo-aangedreven torent
Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.
Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking
Vermogen om met een aangedreven gereedschap te frezen
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling
Productparameters:
|
Project
|
Eenheid
|
HTC 30Hm
|
|
Max. Snijden.
|
mm
|
Φ250
|
|
Max.snijlengte
|
mm
|
450
|
|
Max. Zwemmen over het bed.
|
mm
|
Φ420
|
|
Max. zwemmen op de glijbaan.
|
mm
|
Φ280
|
|

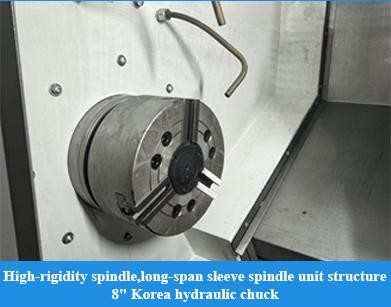

Spindel
|
|
|
|
Spindel neusmodel
|
|
A2-6
|
|
Voorlager binnendia.
|
mm
|
100
|
|
Spindelconiciteit en gatgrootte
|
|
1:20;Φ70
|
|
Dia. van spindelgat
|
|
Φ65
|
|
Max, bar dia.
|
mm
|
Φ50
|
|
Standaard Chuck Dia.
|
Inch
|
8
|
|
Spindelversnellingsbereik
|
r/min
|
4500
|
|
Nominaal spindelkoppel
|
N·m
|
110 ((769 r/min)
|
|
Spindel max. koppel
|
N·m
|
180 ((576 r/min)
|
|
Hoofdmotor uitgangsvermogen continu / 15 min.
|
kW
|
9/11
|
|
X/Z-as
|
|
|
|
X/Z-as snelle beweging
|
m/min
|
30
|
|
X-asverkeer
|
mm
|
140
|
|
Z-asreizen
|
mm
|
500
|
|
Tailstock
|
|
|
|
Reizen van staartbestanden
|
mm
|
500
|
|
Metode voor het aandrijven van de staart
|
|
Saddelstrek
|
| Reizen met staartstok | mm | 100 |
| De staart van de mouw. | mm | Φ100 |
| Tailstockconic gatconic | Morse | MT-5 |
|
Toren
|
|
|
|
torentypel
|
|
horizontale 12-stations krachttorent
|
|
Centrumhoogte
|
mm
|
100
|
|
Toren indexering herhaling positionering nauwkeurigheid
|
- Ik ben er.
|
± 16
|
|
Werktuiggrootte
|
mm
|
25
|
|
Als ik het gereedschap in de buurt kon kiezen
|
|
- Ja, dat klopt.
|
|
Interface voor de houder van het elektrisch gereedschap
|
|
BMT45
|
|
Max. boorkapaciteit
|
mm
|
14x0.15
|
|
Max. freescapaciteit
|
mm
|
12 × 8 × 45
|
|
Max. capaciteit
|
mm
|
M10x1.5
|
|
Andere
|
|
|
|
Afstand tussen spindelcentrum en vloer
|
mm
|
926
|
|
Nettogewicht van het gereedschapsmachine
|
kg
|
3500
|
|
Algemene afmetingen ((LxWxH)
|
mm
|
2295 × 1680 × 1650
|
|
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
|
||
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
