SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine

SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine

450 mm snijlengte CNC-draaicentrum

HTC40Hm CNC-draaicentrum

CNC-draaicentrum met aangedreven gereedschap

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 40Hm/500

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC 40Hm/500
CNC of niet:
CNC-machines
Sleutelwoord:
Centrum van horizontale draaikracht
Max.Cutting Lengte:
450 mm
Max. Zwemmen over het bed.:
560 mm
X-asverkeer:
220 mm
Z-asreizen:
510 mm
Spindelsnelheid:
4500 r/min
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 0

Productbeschrijving:

HTC40Hm/500 Horizontale 12-stations Power Turret CNC Draaibank
De HTC-m serie horizontale draaicentra worden geassembleerd, geverifieerd en verbeterd met geavanceerde productietechnologie. Ze hebben goede snijprestaties en kunnen voldoen aan de bewerkingsbehoeften van diverse roterende onderdelen. De machine is uitgerust met een C-as, aangedreven gereedschapshouder, etc., die verschillende bewerkingsmethoden zoals draaien, frezen en boren mogelijk maakt.
Hm serie is een zeer efficiënt product dat een zeer efficiënte bewerking van meerdere functies kan bereiken. Het heeft een hoge bewerkingsprecisie en uitstekende stabiliteit, en voldoet aan de bewerkingsbehoeften van auto's, waterpompmotoren en andere industrieën.

Productkenmerken:

1, Hoge efficiëntie

◆ Zeer efficiënte servo-aangedreven gereedschapshouder
◆ Gesplitste servo-losse kop
◆ Hoge snelle bewegingssnelheid van twee assen
◆ Optionele Y-as configuratie om multi te bereiken
sequentie geïntegreerde bewerking

2, Hoge precisie
◆ Hoogprecisie voorgespannen schroef
◆ Foutcompensatietechnologie
◆ Kwantificering van processtandaarden
◆ Strikte inspectienormen
3, Hoge stijfheid
◆ Machinebed en andere belangrijke gietstukken gemaakt van hoogwaardig gietijzer

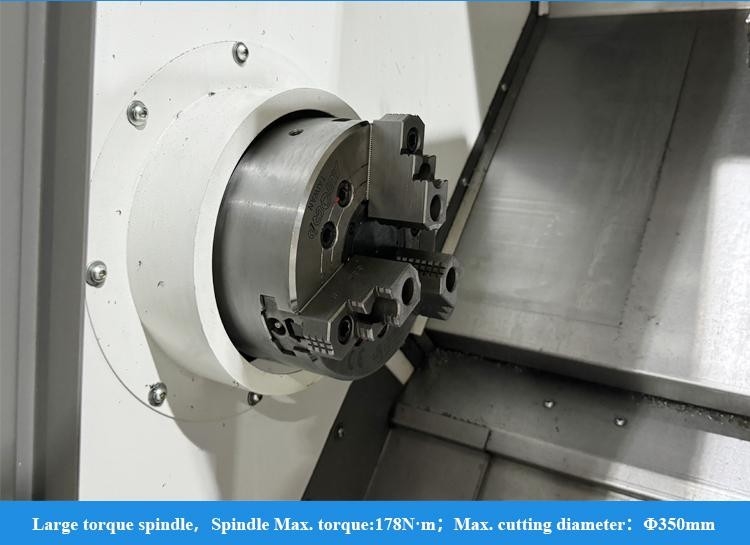

◆ Grote spilunit
◆ Boogvormig anti-buigzadel
◆ Kleine spilstructuur losse kop

Productdetails:

SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 1
Snelle bewegingssnelheid: 30 m/min
De servomotor is direct verbonden met de kogelomloopspindel via een koppeling, waardoor tussenliggende verbindingen worden verminderd en een spelingvrije transmissie wordt bereikt. De X- en Z-as geleidingen gebruiken geïmporteerde lineaire rollende geleidingen om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.



SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 2

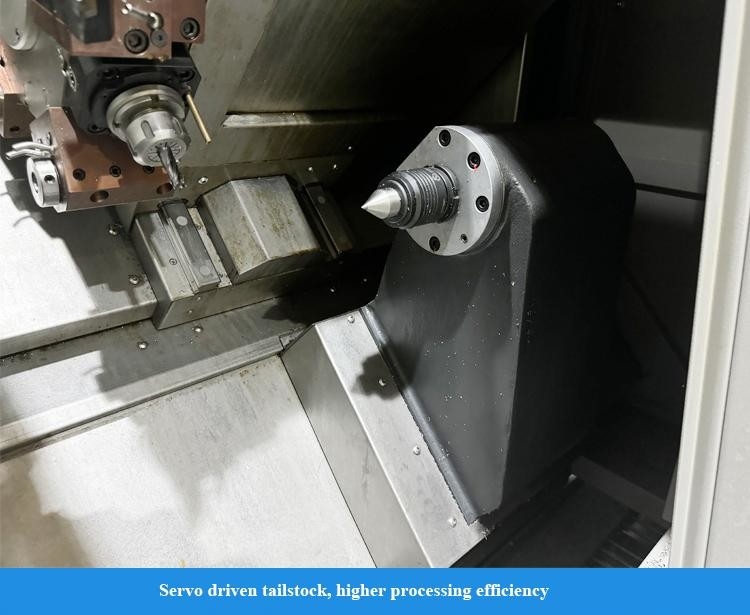

Gesplitste Servo Losse Kop
De losse kop kan op een optionele servo-aangedreven manier worden bewogen, die de bewegingssnelheid en de werkklemkracht van de losse kop nauwkeurig kan regelen en flexibel kan aanpassen aan de bewerkingsvereisten, waardoor de losse kop snel naar het werkstuk kan naderen en zonder impact kan worden vastgezet, en real-time feedback kan geven over de vastzetpositie. verbeter de productie-efficiëntie. Het maakt gebruik van een boven- en ondergesplitste losse kop, gemakkelijk om de nauwkeurigheid aan te passen en de onderhoudsefficiëntie te verbeteren.
Dubbele vaste voorgespannen structuur
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 3
De X-as ontwikkelt een dubbele vaste ondersteuningsstructuur en gebruikt een voorgespannen schroef om voorspanningvervorming en temperatuurstijgingvervorming effectief te compenseren. Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machinevoedingstabiliteit wordt bereikt.
Y-as configuratie
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 4
Optionele Y-as configuratie, gecombineerd met BMT aangedreven revolver, hoogprecisie C-as structuur en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.
Hoge precisie kogelomloopspindel
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 5
Het gebruikt hoogwaardige geïmporteerde C3-klasse schroef en H-klasse geleiding, en wordt direct aangedreven door een servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
Anti-buigzadel
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 6
De geleidingsrailspanwijdte is redelijk vergroot, de bewegingssysteemstructuur is geoptimaliseerd en de hoofdbehuizing van het bedzadel is in een boogvorm ontworpen om de algehele stijfheid van belangrijke componenten te garanderen.

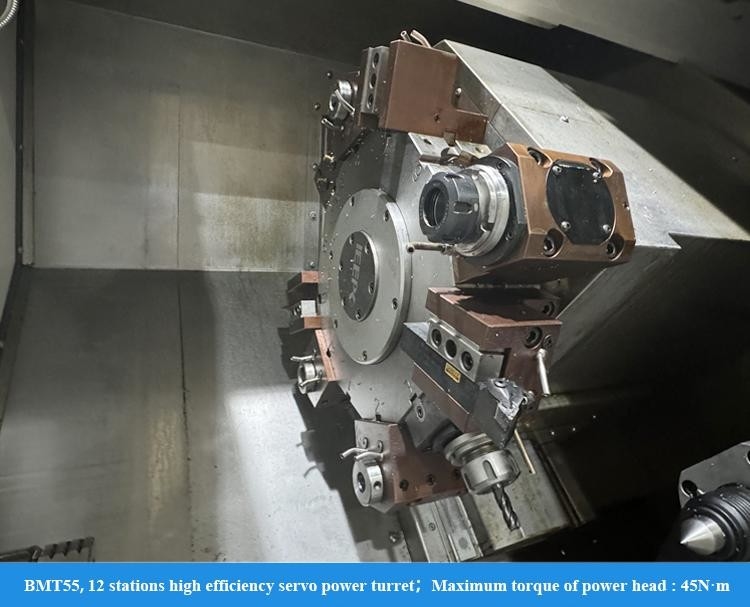

Efficiënte servo-aangedreven revolver
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 7
Standaard BMT-interface, verbinding met hoge stijfheid; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare transmissie en een lage uitvalfrequentie heeft; de aandrijfmotor is aan de zijkant gemonteerd en compact van structuur; het is uitgerust met een hoogprecisie C-as en reminrichting om een zeer efficiënte geïntegreerde bewerking van draaien, frezen en boren te bereiken.
Interne koelgereedschapshouder
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 8
Optionele interne koelgereedschapshouder en wateruitlaat vanuit het gereedschapscentrum realiseren efficiënte spaanafvoer tijdens bewerking van binnenboringen en garanderen de bewerkingskwaliteit
Aangedreven gereedschap frezen capaciteit
SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 9
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф16 spiraalboor
freessnijder
Koelstatus: waterkoeling
Productparameters:
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф16 spiraalboor
Koelstatus: waterkoeling
Productparameters:


SMTCL CNC-draaicentrum HTC40Hm Max.Snijdlengte 450mm aangedreven gereedschap CNC-draaienmachine 10

Project
Eenheid
HTC
40H(Q)m/500 HTC
40H(Q)m/1000Max. snij-dia.
mm
2750×1920×2000
Spindel
Spindel
mm
2750×1920×2000
950
Max. zwenk-dia. over bed
mm
2750×1920×2000
Max. zwenk-dia. op glijbaan
Max. zwenk-dia. op glijbaan
mm
2750×1920×2000
Spindel
Spindel
Spilneusmodel



A2-6

Voorlager binnendia.
Voorlager binnendia.
mm
2750×1920×2000
Revolver indexeren herhaal positioneringsnauwkeurigheid
Revolver indexeren herhaal positioneringsnauwkeurigheid
1:20;Φ70

Dia. van spilgat
Dia. van spilgat
Φ65

Max. staafdia.
Max. staafdia.
mm
2750×1920×2000
Standaard klauwplaat dia.
Standaard klauwplaat dia.
inch
8
Spilsnelheidsbereik
Spilsnelheidsbereik
tpm
4500
Nominaal spilkoppel
Nominaal spilkoppel
N·m
230(600 tpm)
Spil Max. koppel
Spil Max. koppel
N·m
230(600 tpm)
Hoofdmotor uitgangsvermogen continu/15 min.
Hoofdmotor uitgangsvermogen continu/15 min.
kW
11/15
X/Z-as
X/Z-as
X/Z-as snelle beweging



m/min
30
X-as verplaatsing
X-as verplaatsing
mm
2750×1920×2000
Z-as verplaatsing
Z-as verplaatsing
mm
2750×1920×2000
1000
Losse kop
Losse kop verplaatsing



mm
2750×1920×2000
Losse kop aandrijfmethode
Losse kop aandrijfmethode
Hydraulische aandrijving

Losse kop conusgatconus
Losse kop conusgatconus
Morse
MT-5
Revolver
Revolver
Revolver type



Horizontale 12-stations power turret

Middelhoogte
Middelhoogte
mm
2750×1920×2000
Revolver indexeren herhaal positioneringsnauwkeurigheid
Revolver indexeren herhaal positioneringsnauwkeurigheid
Sec.
±1.6
Gereedschapsgrootte
Gereedschapsgrootte
mm
2750×1920×2000
Indien gereedschap in de buurt kan worden gekozen
Indien gereedschap in de buurt kan worden gekozen
ja

Aangedreven gereedschapshouder interface
Aangedreven gereedschapshouder interface
BMT55

Max. boorcapaciteit
Max. boorcapaciteit
mm
2750×1920×2000
Max. freescapaciteit
Max. freescapaciteit
mm
2750×1920×2000
Max. tapcapaciteit
Max. tapcapaciteit
mm
2750×1920×2000
Overig
Overig
Afstand tussen spilcentrum en vloer



mm
2750×1920×2000
Machine nettogewicht
Machine nettogewicht
kg
4200
4750
Totale afmetingen (LxBxH)
mm
2750×1920×2000
3620×1920×2000
Opmerking: De parameters in de tabel zijn alleen ter referentie. Raadpleeg het werkelijke product als er wijzigingen zijn.
Standaard configuratie:
1, FANUC-0i-TF Plus (5) Systeem (Hm/Sm Serie)
2, GSK988TA Systeem (Qm Serie)
3, Huls-type spil
4, Holle klauwplaat oliecilinder
5, Horizontale 12-stations aangedreven gereedschapswagen
