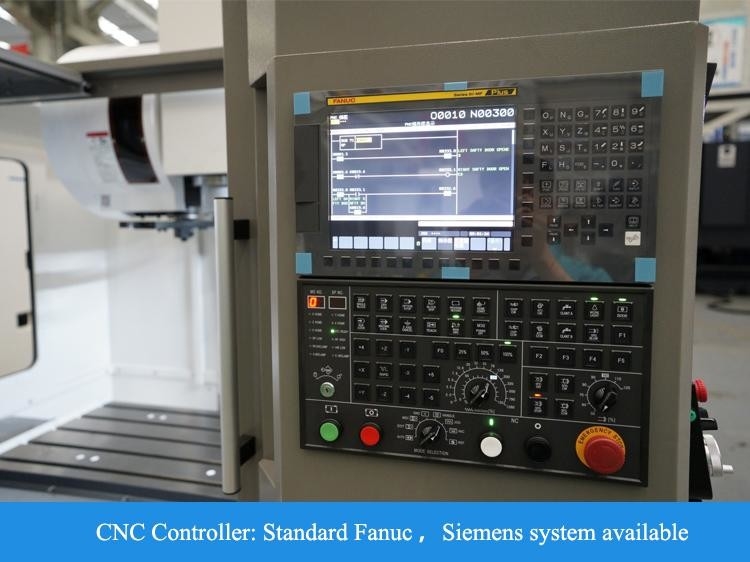

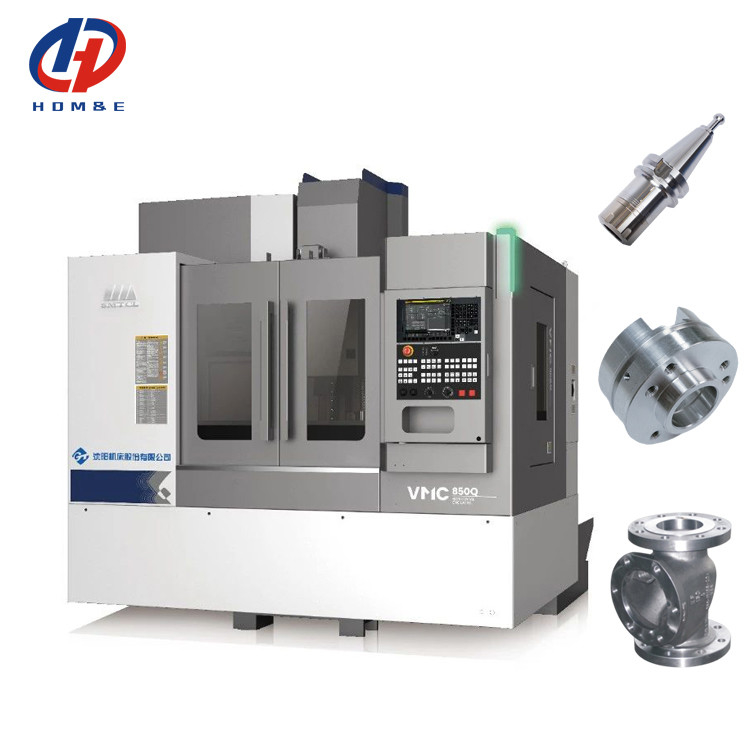

VMC 850 1000 1100Q 3-assige CNC-freesmachine FANUC-systeem CNC-verticaal bewerkingscentrum
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | VMC850Q/VMC1000Q/VMC1100Q |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Verticaal Machinaal bewerkend Centrum |
| Tafelgrootte (L×W): | 1000×500mm | Spilsnelheid: | 10000 R/min |
| X-as verplaatsing: | 850 mm | Y-as verplaatsing: | 500 mm |
| Z-as verplaatsing: | 540 mm | Spindel neus naar tafeloppervlak: | 120-660 mm |
| Markeren |
BT2 verticaal bewerkingscentrum,automatische boormachine,VMC850Q Automatisch verticaal bewerkingscentrum |
||
Productbeschrijving
VMC 850 1000 1100Q 3-assige CNC-freesmachine FANUC-systeem CNC-verticaal bewerkingscentrum
Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, drie-assige rolgeleiderrail, om de machine te verzekeren van een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein,is bevorderlijk voor de montage van automatische lijnen; kan oppervlak frezen, boren, boren, reaming, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoge precisie bewerking.hoge snelheid en hoge efficiëntie, intelligent en stabiel.
- Hoge stijfheid en hoge stabiliteit
- Hoogsterke integrale gietbed
- Gids met drie assen van de klasse P
- Kolom met lange lengte van haringbeen
- Goede nauwkeurigheid en behoud van nauwkeurigheid

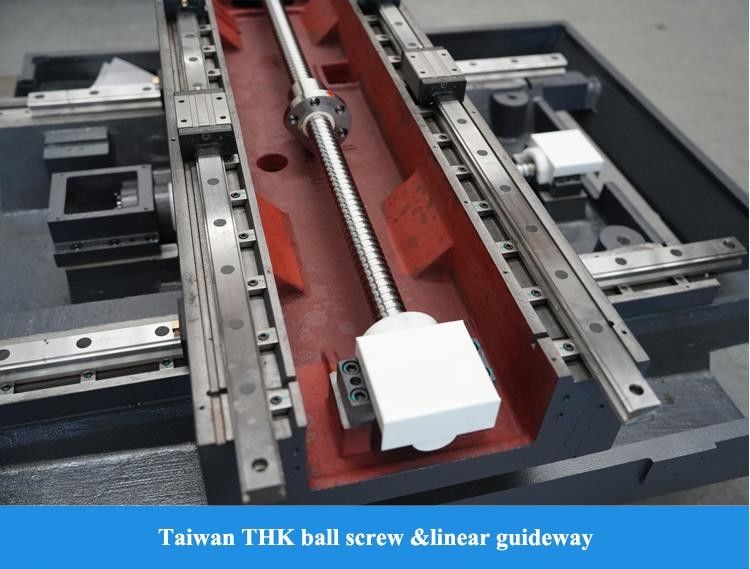

- C3 voorgetrokken loodschroef
- Thermische symmetrie technologie
- Technologie voor foutcompensatie
- Veiligheid, milieubescherming, efficiënte productiviteit
- Drieassige snelle schakeling 48 m/min

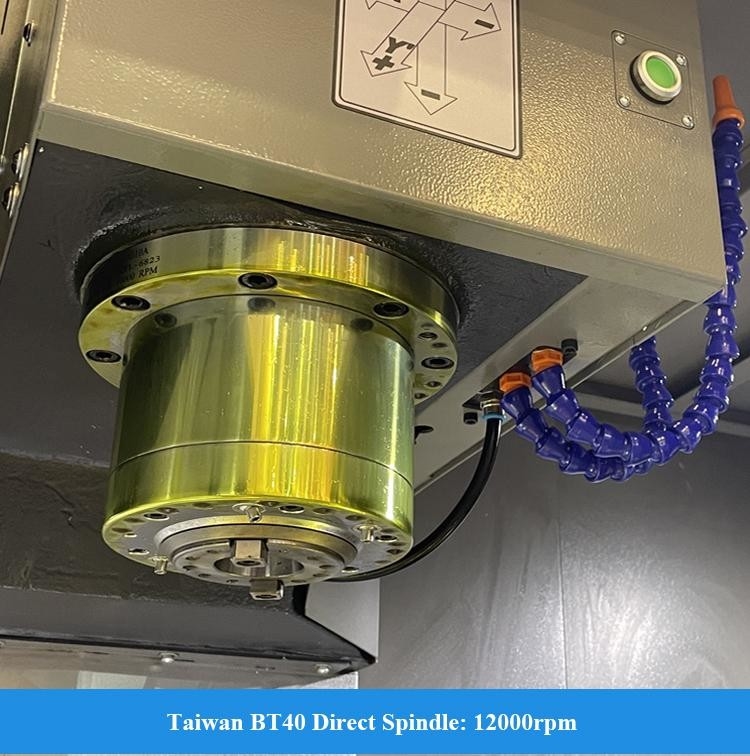

- Directe spindel 12000 RPM
- met een vermogen van niet meer dan 50 W
Kenmerk 1: Stabiel en betrouwbaar - Uitgebreide testen, consistente prestaties door vergelijkende testen
- 7 sets testapparatuur voor batchprestaties, 7 sets snijtoetsapparatuur
- 22 prestatieproeven en 25 snijproeven per uitrusting
Evaluatie door derden: toonaangevend prestatieniveau
Kenmerk 2: Hoogwaardige bewerkingscapaciteit - Hoogwaardige precisie, technologie voor het controleren van de markering van werktuiggewrichten; hoge oppervlakteafwerking, ruwheid Ra 0,8 μm
- Onderdeelnaam: Proefstuk voor het merkteken van de werktuigverbinding
- Industrie: Nieuwe energievoertuigen, robotica; materiaal (AL6061)
- Afmetingen van het onderdeel: 200×150×20 mm
Procesproblemen:
- Merken van gereedschapsgroeven op het onderdeeloppervlak
- Tests van de spindel van de machine en de bewerkingsstabiliteit
- Vaststelling van de oppervlaktekwaliteit
Kenmerk 3: Ultra-micro-precisie bewerkingsmogelijkheid - Hoge stabiliteit, φ0,08 mm fijn naaldbewerking
- Deelnaam: D0,2 mm graveringsbewerking
- Industrie: halfgeleiders, geneesmiddelen, enz.; materiaal: AL7075
- Afmetingen van het onderdeel: φ40×30 mm
Procesproblemen:
- Zwakke stijfheid van de bewerkingspositie, gevoelig voor vervorming
- Tests voor de controle en stabiliteit van de voeding van de werktuigmachine
- Precieze controle van de uitloop van het gereedschap en het instellen van het gereedschap
- Technologie voor het verwijderen van oppervlakteborr
|
Artikel 1
|
Eenheid
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capaciteit
|
X-asverkeer
|
mm
|
850
|
1000
|
1100
|
|
Y-asreizen
|
mm
|
500
|
500
|
620
|
|
|
Z-asreizen
|
mm
|
540
|
540
|
600
|
|
|
Spindel neus naar tafeloppervlak
|
mm
|
120-660
|
120-660
|
120 tot en met 720
|
|
|
Spindel neus naar kolomoppervlak
|
mm
|
640
|
640
|
743
|
|
|
Werktafel
|
Tafelgrootte (L×W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300×610
|
|
Maximale belasting op de tafel
|
kg
|
600
|
600
|
1000
|
|
|
T-slotgrootte
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spindel
|
Spindel snelheid
|
rpm
|
10000
|
10000
|
10000
|
|
Spindelconic/spindelstaaf
|
mm
|
7/24 koppel
|
7/24 koppel
|
7/24 koppel
|
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
|||
|
Spindelmotor
|
kw
|
7.5/11
|
7.5/11
|
Geliefd zijn, 15/11
|
|
|
Maximaal uitgangsmoment
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Spindeldrijftype
|
|
Synchrone tandband
|
|||
|
Gereedschappen
|
Werktuighouder model
|
|
BT1 BT2 BT3 BT4
|
||
|
Pull stud model
|
|
MAS 403 P40T-I
|
|||
|
Voerpercentage
|
X,Y,Z snel doortrekken
|
m/min
|
48/48/48
|
||
|
3 assen motorvermogen ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assen motorkoppel ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Maximaal snijvoedsel
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Type
|
pc
|
ATC met robotarm
|
||
|
Modus
|
|
Dichtstbijzijnde selectie van gereedschap in beide richtingen
|
|||
|
Capaciteit
|
Pc.
|
24
|
|||
|
Maximale lengte van het werktuig
|
mm
|
300
|
|||
|
Maximaal werktuiggewicht
|
kg
|
7
|
|||
|
Max te hard schijf.
|
mm
|
80
|
|||
|
Max te schijfdia. - Naast
|
mm
|
150
|
|||
|
Tijd voor het vervangen van gereedschap ((T-T)
|
sec.
|
2.5
|
|||
|
De hoogte tussen tafel en grond
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Algemene afmetingen
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(excl. splijttransporteur)
|
2700 × 2975 × 2840
(excl. splijttransporteur)
|
2940 × 3450 × 3050
(excl. splijttransporteur)
|
|
Netto gewicht van de machine
|
kg
|
5100
|
5400
|
6200
|
|
|
Totaal vermogen
|
KVA
|
18
|
18
|
25
|
|
|
Standaardconfiguratie:
|
Selectieve configuratie
|
||||
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
