SMTCL CNC-freesmachine met Fanuc-besturing VMC1100 CNC 3-assig CNC-bewerkingscentrum

Merknaam: SMTCL/SYMG
Modelnummer: VMC 1100Q
Plaats van herkomst: China
Certificering: ISO certification
Minimale bestelhoeveelheid: 1 set
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 stuks per maand
Taggen

Hoge Precisiecnc Verticaal Machinaal bewerkend Centrum

12000rpm brug Machinaal bewerkend Centrum

15000mm/min brug Machinaal bewerkend Centrum

Productgegevens

Type:: Verticaal CNC Controlesysteem:: FANUC, Siemens, GSK
Voersnelheid (mm/min):: 1 - 10000 mm/min Positieregeling (mm) u:: 0.006
Herhaalbaarheid (X/Y/Z) (mm):: 0,004 De Macht van de asmotor (kW):: 11/15
De Capaciteit van het hulpmiddeltijdschrift:: 24 Tafelgrootte (L×W): 1300 x 610 mm
Merknaam:: SYMG, SMTCL X Axis Travel: 1100 mm
Y Axis Travel: 620 mm Z Axis Travel: 600 mm
Markeren

VMC1100 CNC freesmachine

,

5 assen cnc-freesmachine

,

Fanuc Control CNC freesmachine

Productbeschrijving

SMTCL CNC-freesmachine met Fanuc-besturing VMC1100 CNC 3-assig CNC-bewerkingscentrum 0

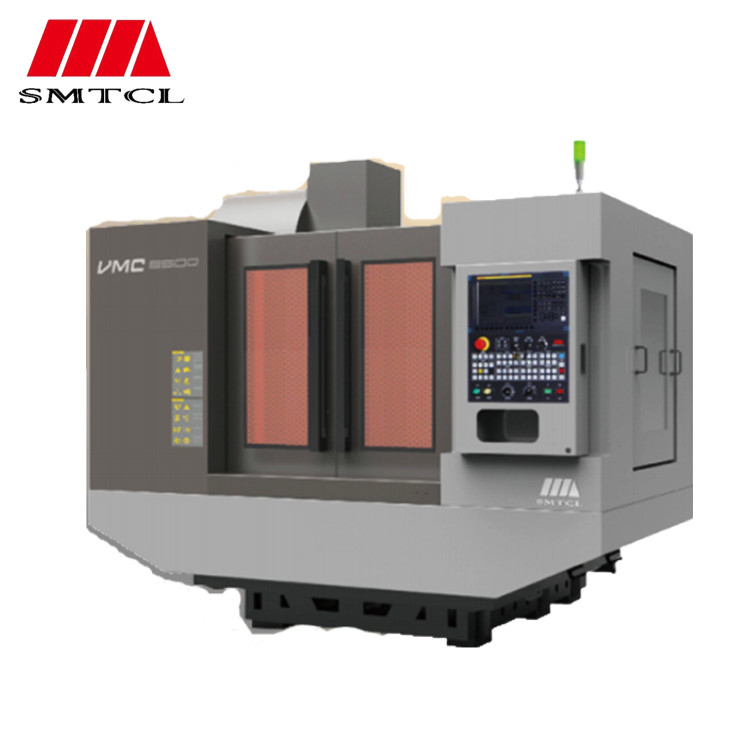

SMTCL VMC1100Q Verticaal Bewerkingscentrum
VMC-Q-serie machine tools zijn de nieuwe generatie algemeen verticaal bewerkingscentrum door middel van onafhankelijke R & D voor industriële gebieden zoals algemene machines, auto's, enzovoort.Door middel van professionele ontwerp- en analyse-software voor wetenschappelijke en redelijke analyse en optimalisatie, evenals geavanceerde productie- en testtechnologie voor verificatie en verbetering, heeft de apparatuur een goede snijprestatie,die kan voldoen aan de vereisten van het boren en frezen van verschillende onderdelen en de klanten de beste bewerkingservaring biedt.
Productgegevens:

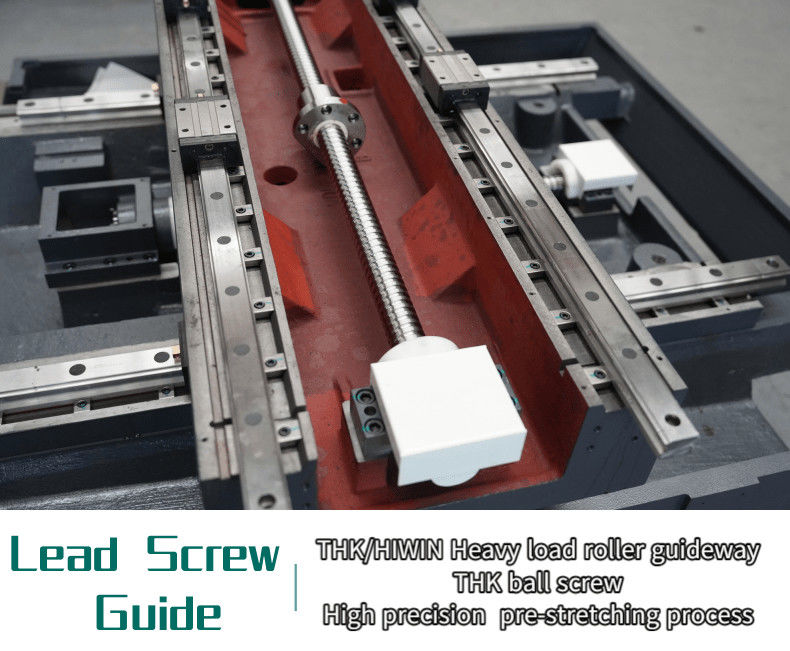

De drie-assige loodschroef gebruikt de installatie methode van vaste twee uiteinden en met 40 grote diameter hoge precisie kogelschroef,de beste snelheidsrespons en positioneringsnauwkeurigheid kan worden verkregen door pre-stretchingbehandeling.
 Gidsrail: rol Rol lineaire gidsrail wordt geselecteerd voor drie assen om de draagkracht te verhogen en de algehele stijfheid en betrouwbaarheid van het werktuig te verbeteren.Lineaire gids heeft kleine trillingen bij hoge snelheid en geen kruipen bij lage snelheid om de bewerkingsnauwkeurigheid te garanderen.

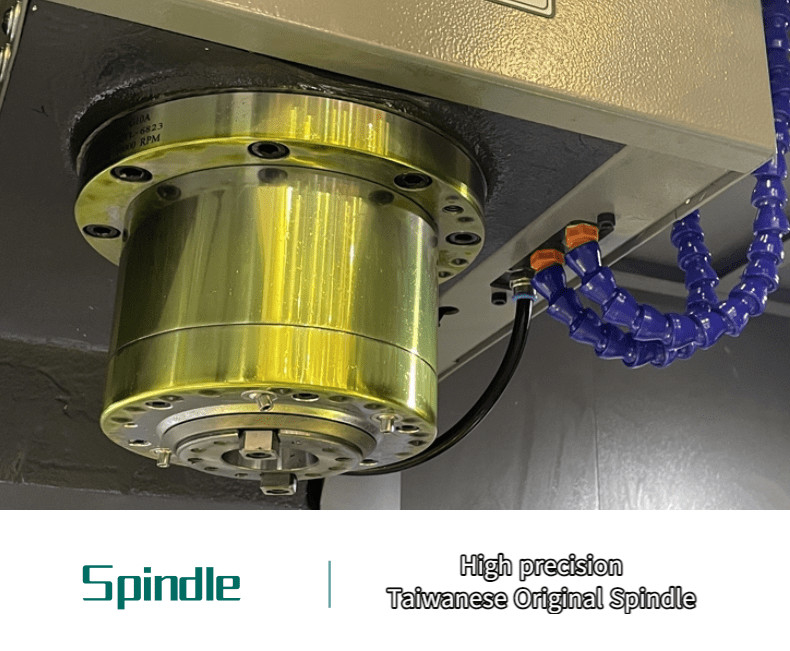

 Spindel: 10000 RPM 10000 RPM hogesnelheidsspindel, met geïmporteerde speciale P4-lagers, met hoge precisie, hoge stijfheid;De hoofdas heeft de dynamische balans correctie test geslaagd voordat het verlaten van de fabriek.
 Hoofdmateriaal: hoge stijfheid Hoog stijfheid structuur spindel doos ontwerp, verbeteren van de snijweerstand van de machine-gereedschap en effectief verminderen van de trilling van de spindel,om de bewerkingsnauwkeurigheid en de oppervlakteafwerking van de onderdelen te waarborgen.
 Steunpijl: haringbeentype Klassieke "menselijke" structuur, stevig en stabiel, die de verwerkingsstabiliteit en het draagvermogen bij hoge snelheidsverplaatsing effectief handhaaft.

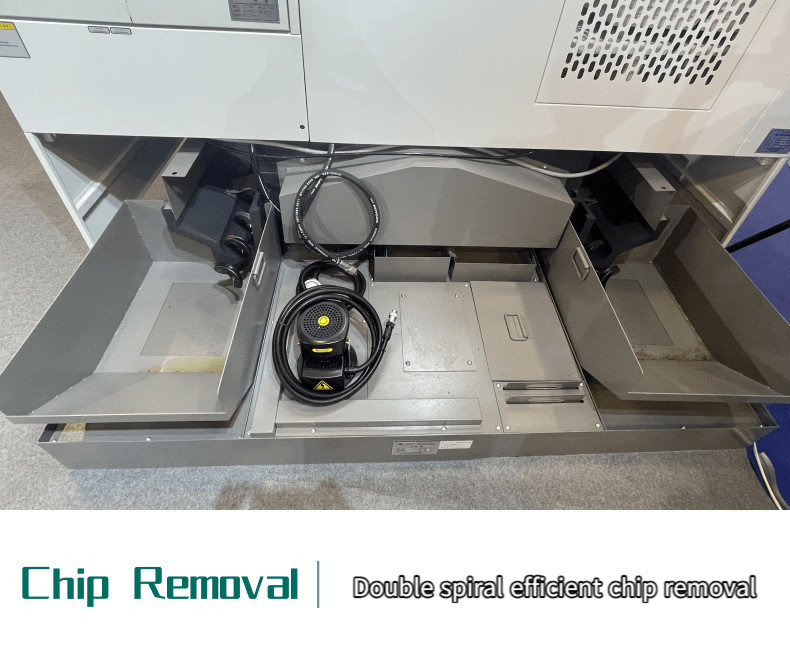

 Bed: grote helling Groot kantelhoek bed, effectief bevorderen van het verwijderen van puin. het interieur van het bed neemt doos-type structuur ontwerp, dat is sterk en betrouwbaar,effectief verbeteren van de stijfheid en stabiliteit van het product.
GESPECIFICATIEEN van het product

Hoofdtechnische specificaties

Belangrijkste technische parameters
Artikel 1
Eenheid
Specificaties
Capaciteit
X-asverkeer
mm
1100
Y-asreizen
mm
620
Z-asreizen
mm
600
Spindle nose to table surface (spindle neus naar tafeloppervlakte)
mm
120 tot en met 720
Spindel neus naar kolomoppervlak
mm
743
Werktafel
Tafelgrootte (L×W)
mm
1300×610
Maximale belasting op de tafel
kg
1000
T-slotgrootte
mm
18 × 5
Spindel
Spindel snelheid
rpm
10000
Spindelconic/spindelstaaf
mm
7/24 koppel
BT2vrijwilligerswerk
Spindelmotor
kw
Geliefd zijn, 15/11
Maximaal uitgangsmoment
N.m.
52.5/95.5
Spindeldrijftype

Synchrone tandband
Voerpercentage

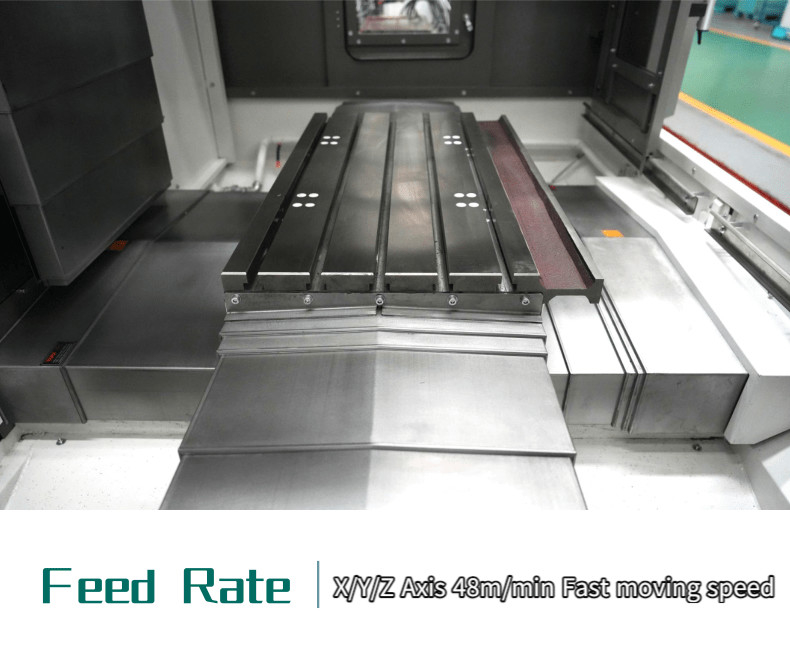

X,Y,Z snel doortrekken
M/min
48/48/48
Maximaal snijvoedsel
M/min
20

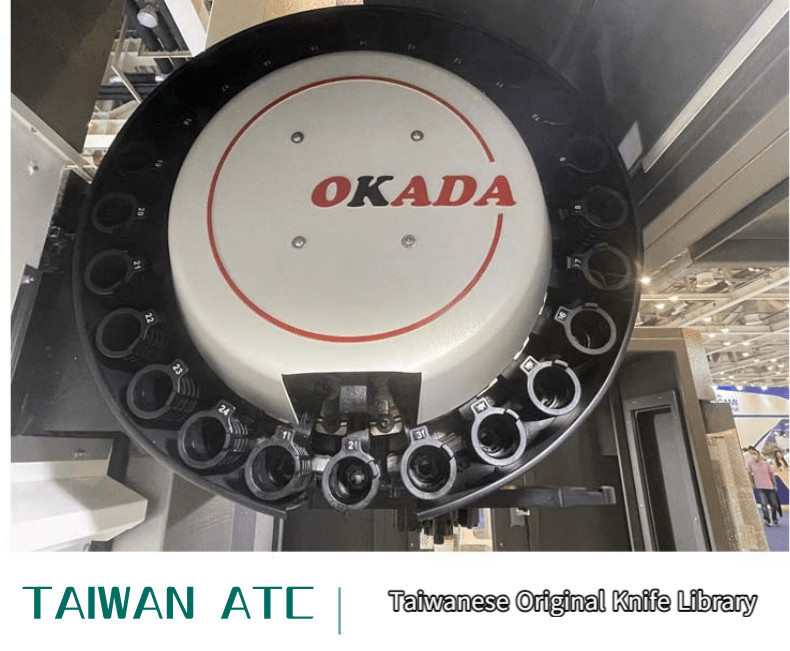

A.T.C.
Werktuigopslagcapaciteit
pc
Armtype 24
Maximale werktuigdiameter
mm
150(80)
Maximale lengte van het werktuig
mm
300
Tijd voor het vervangen van gereedschap ((T-T)
sec.
2.5
Precisiteit
Positioneringsnauwkeurigheid X/Y/Z
mm
0.008/0.006/0.006
Herhaalbaarheidspositie X/Y/Z
mm
0.005/0.004/0.004
Andere
Algemene afmetingen ((L×WxH)
mm
2940 × 3450 × 3050
Netto gewicht van de machine
kg
6200
Totaal vermogen
KVA
25

Standaard

1. FANUC OI-MF TYPE (5) β besturingssysteem
2. 10000 RPM spindel, gordel aangesloten
3. 24 schijfmanipulator gereedschap magazine
4Watertank + bedsproeichip
5Schoon luchtpistool, werklicht, waarschuwingslicht

Facultatief

1. Fanuc Oi-MF TAPE (')systeem
2. Fanuc Oi-MF TAPEsysteem
3. Siemens 828D CNC-systeem
4. directe aansluiting 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel
6. 4e as draaitafel
7. koeling binnen 2MPa, 3MPa, 5MPa, 7MPa
8. Olie-waterseparator
9. ketenchipverwijder
10Een schoon waterpistool.
11. Inspectie van gereedschap en werkstuk
Twaalf.automatische deur
13Veiligheidsdeur slot.
14Elektrische kast en airco

Hoofdnauwkeurigheid

De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010
Inspectiepunten
Fabrieksnorm
Bewerkingsnauwkeurigheid
IT6
Positioneringsnauwkeurigheid
X-as (mm)
0.008
Y-as (mm)
0.006
Z-as (mm)
0.006
Herhalingspositie-nauwkeurigheid
X-as (mm)
0.005
Y-as (mm)
0.004
Z-as (mm)
0.004

Hoofdconfiguratie

Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen
Artikel 1
Specificaties
Brandnaam
Opmerkingen
CNC-systeem
FANUC Oi-MF PLUS TYPE (5)
FANUC

Hoofdmotor
De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product.
FANUC

X-asmotor
βiSc 12/3000-B
FANUC

Y-asmotor
βiSc 12/3000-B
FANUC

Z-asmotor
De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing:
FANUC

X-as schroeflagers
30 × 62 × 15
NSK/FAG/NACHI/NTN

Y-as schroeflagers
30 × 62 × 15
NSK/FAG/NACHI/NTN

Schroeflagers op de Z-as
30 × 62 × 15
NSK/FAG/NACHI/NTN

met een diameter van niet meer dan 50 mm
φ40×16,C3
THK/PMI/HIWN

met een vermogen van meer dan 50 W
φ40×16,C3
THK/PMI/HIWN

met een gewicht van niet meer dan 10 kg
φ40×16,C3
THK/PMI/HIWN

X-as leidwijze
35
THK/REXROTH/PMI/HIWN

Y-as leidwijze
45
THK/REXROTH/PMI/HIWN

Z-as leidwijze
45
THK/REXROTH/PMI/HIWN



Waarom u ons kiest

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie


Over ons
SMTCL CNC-freesmachine met Fanuc-besturing VMC1100 CNC 3-assig CNC-bewerkingscentrum 1
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek

SMTCL CNC-freesmachine met Fanuc-besturing VMC1100 CNC 3-assig CNC-bewerkingscentrum 2

Uitstalling

SMTCL CNC-freesmachine met Fanuc-besturing VMC1100 CNC 3-assig CNC-bewerkingscentrum 3

Veelgestelde vragen

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.


Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.


Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.


Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.


Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware


V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.


V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.


V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
